최근에 LCR 브릿지 한 대를 구매해서 내 실험실 장비를 보강했고, 중창 ET4410을 선택했는데 가성비가 괜찮다.
1199위안에 PDD에서 샀고, 승리의 VC4090C도 중창에서 OEM 생산한 것 같다.
전자/싱글칩 기술 교류 그룹: 2169025065
ET4410 소개
이 시리즈 LCR 디지털 브릿지는 자동 밸런스 브릿지 원리로 설계된 부품 파라미터 분석기로, 10Hz~100kHz의 테스트 대역폭, 연속 조정 가능한 주파수, 0.2%의 기본 측정 정밀도 및 기기가 제공하는 등급 분류 기능으로 대부분의 부품과 재료에 정확하고 완전한 측정 및 분석을 제공하며, 제품 개발, 부품 입고 검증, 제품 온라인 분류 등 다양한 응용 분야에 널리 적합하다.
제품 특징:
● 측정 주파수 최대 100kHz, 1Hz 스텝 연속 조정 가능 (ET4410은 16개 고정 주파수, 연속 조정 불가)
● 테스트 레벨 10~2000mV, 1mV 스텝 연속 조정 가능 (ET4410은 6개 고정 레벨, 연속 조정 불가)
● DC 저항(DCR), 전해 콘덴서 측정 지원
● 내부 바이어스 전압 출력 10mV~1500mV
● 3.5인치 TFT 디스플레이, 5자리 표시
● 통신: USB Device, RS232(또는 485), Handle, GPIB(옵션), USB Host(옵션)
● 데이터 기록 기능(최대값, 최소값, 평균값)
● SCPI 통신 프로토콜 지원
● 시스템 설정 제공, 중국어 또는 영어, 부저, 화면 밝기 등 필요에 따라 구성 가능
● 기본 측정 정밀도 0.2% (실제 설명서에는 0.1%로 되어 있어 어느 쪽이 맞는지 모르겠다)
● 수동 및 자동 레인지
● 개방, 단락 교정 기능
● 비교기 분류(5단계), 알람 기능

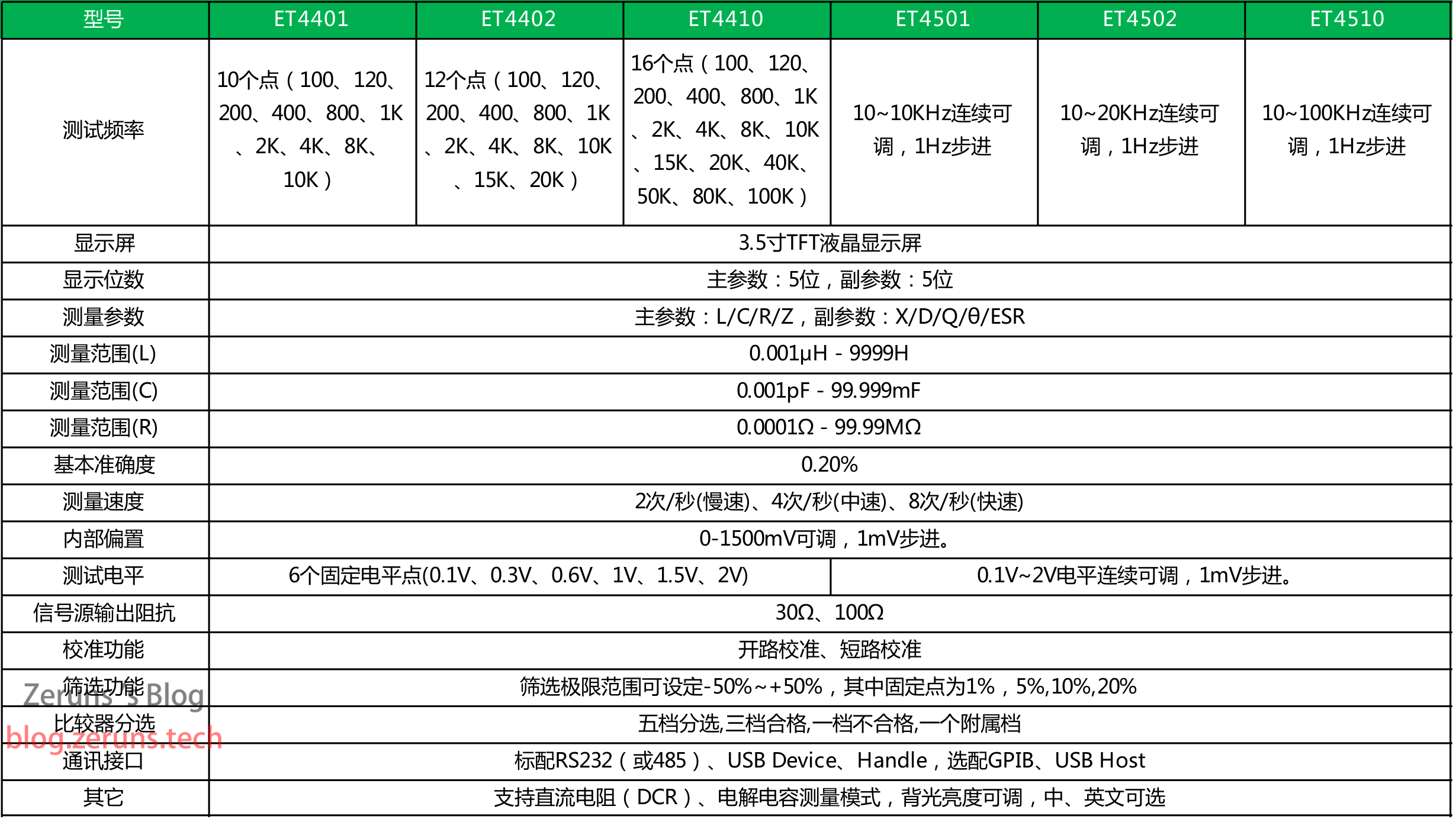

주요 기술 지표:
일반 기술 사양:
● 전원 전압: 220V.AC±10%, 또는 110V.AC±10%, 45~65Hz
● 소비 전력: <10W
● 디스플레이: 3.5인치 TFT LCD, 해상도 480×320, 색상 16M색
● 온도 범위: 작동 상태 10℃~+40℃, 비작동 상태 -10℃~+60℃
● 습도 범위: 0~40℃ 범위 내, ≤90% 상대 습도
● 인터페이스: 기본 제공 RS232(또는 485), USB Device, Handle, 옵션 GPIB, USB Host
● 무게: 2.1kg
기본 제공 액세서리:
● 3핀 전원 코드 (30A51)
● 4단 켈빈 테스트 케이블 (35A51)
옵션 액세서리:
● GPIB 케이블 (32P01)
● RS232 시리얼 케이블 (32P04)
● USB 데이터 케이블 (32P05)
● 2m/4m 테스트 케이블 (35P01)
● 리드형 켈빈 테스트 지그 (35A52)
● SMD 패치 부품 테스트 지그 (35P02)
● LCR 테스트 펜/4선 패치 부품 테스트 클램프 (35P03)
● 4단 켈빈 테스트 지그
● 도금 단락판 (35A53)
항저우 중창 공식 홈페이지: https://url.zeruns.com/AbnPc
ET4410 뽀또또또 구매 링크: https://p.pinduoduo.com/cyrO5Mdm
ET4410 징동 구매 링크: https://u.jd.com/jiplXbc
ET4410 타오바오 구매 링크: https://s.click.taobao.com/RaYNQyt
중창 공식 홈페이지에 자료가 없어서 승리 공식 홈페이지에서 다운로드한 자료를 사용했는데, 중창 제품과 호환된다.
VICTOR 4090 시리즈 데스크탑 디지털 브릿지 설명서(중창 ET44 시리즈와 거의 동일) 다운로드 링크: https://www.123pan.com/s/2Y9Djv-WpcvH.html
VICTOR 4090/4091 시리즈 데스크탑 디지털 브릿지 드라이버 및 통신 프로토콜 다운로드 링크: https://www.123pan.com/s/2Y9Djv-NpcvH.html
개봉
상자 앞면
개봉, 왼쪽 상자는 액세서리, 오른쪽은 브릿지.

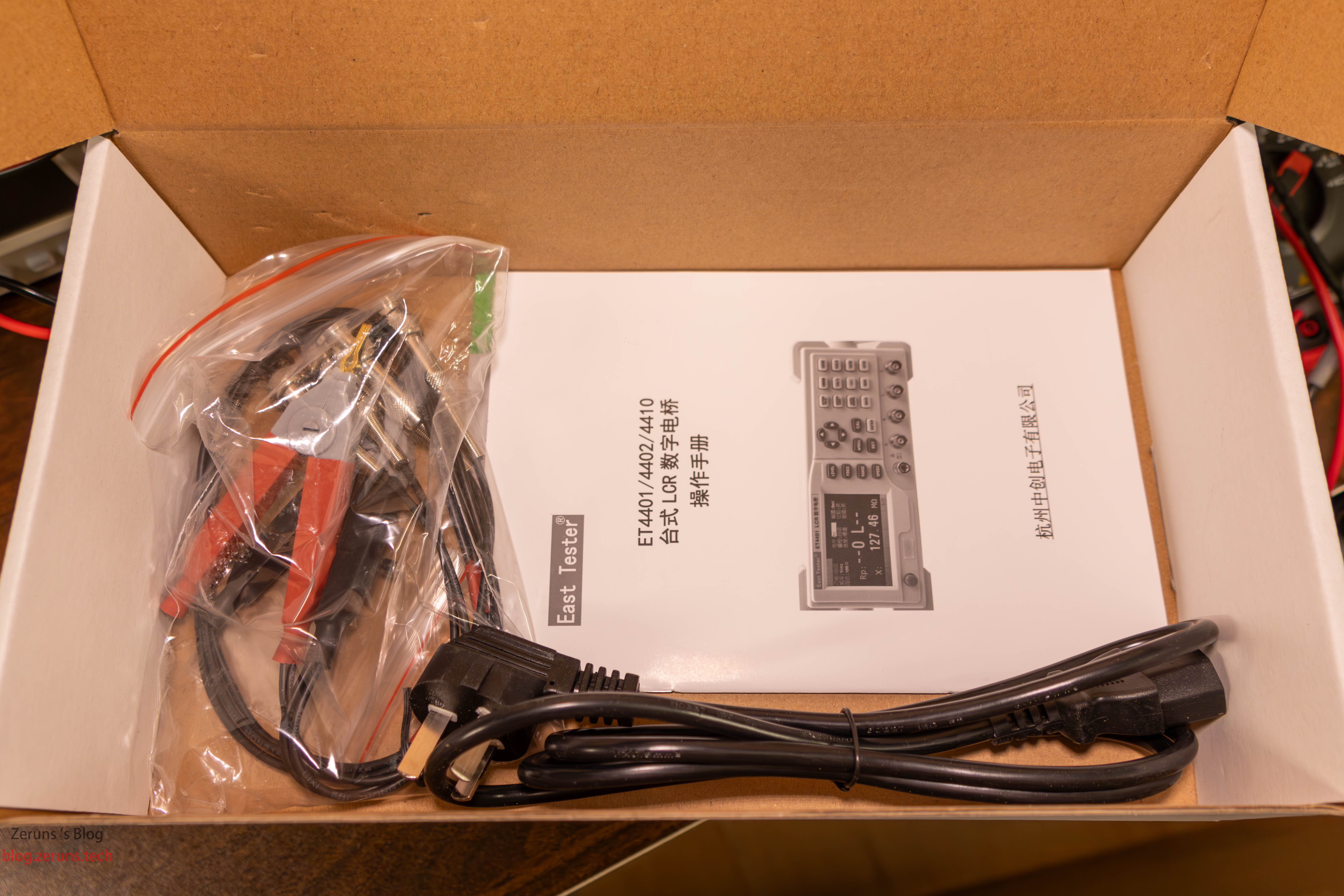

상자 안에는 켈빈 테스트 클립, 전원 코드, 조작 설명서가 있다.

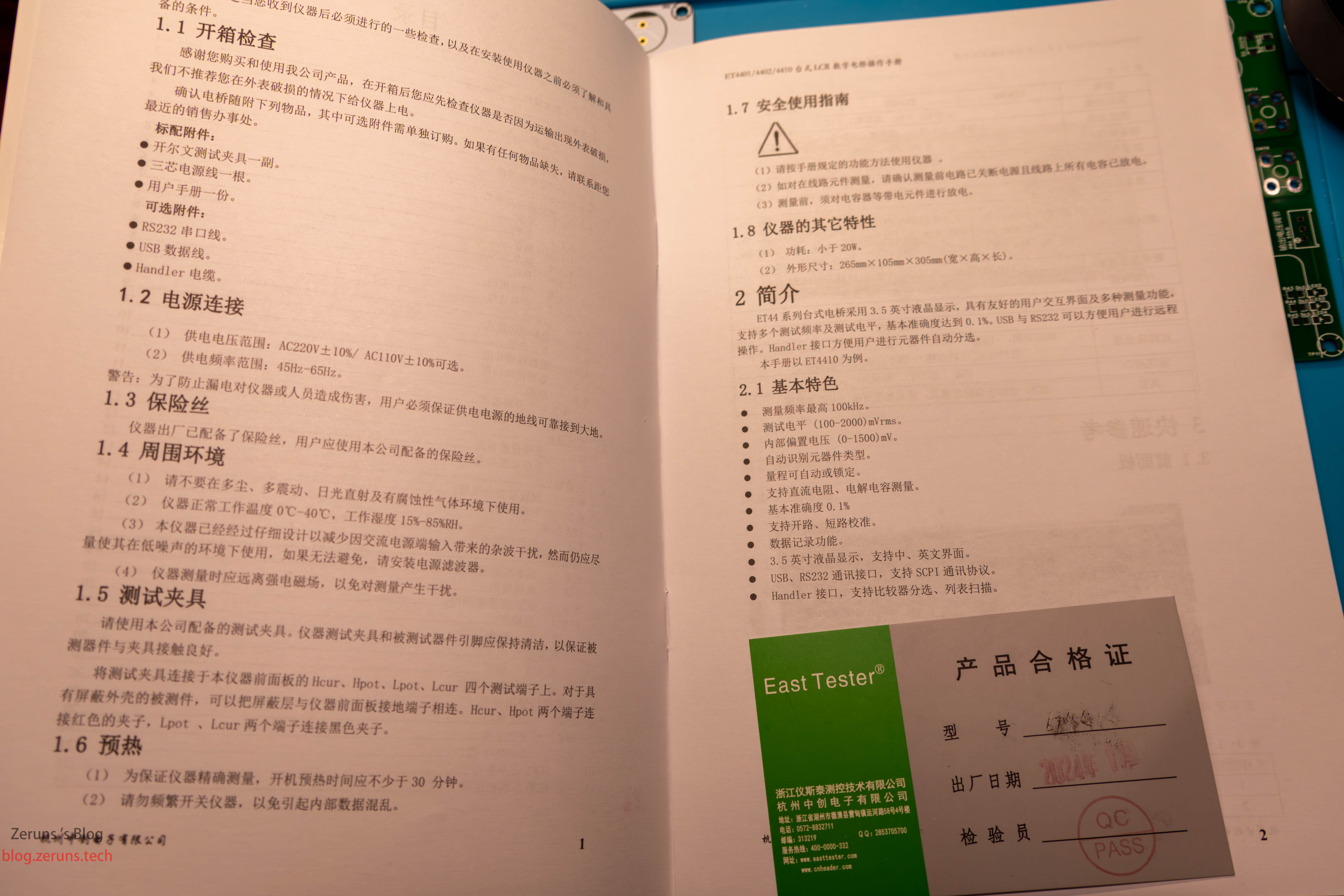

설명서/조작 설명서.

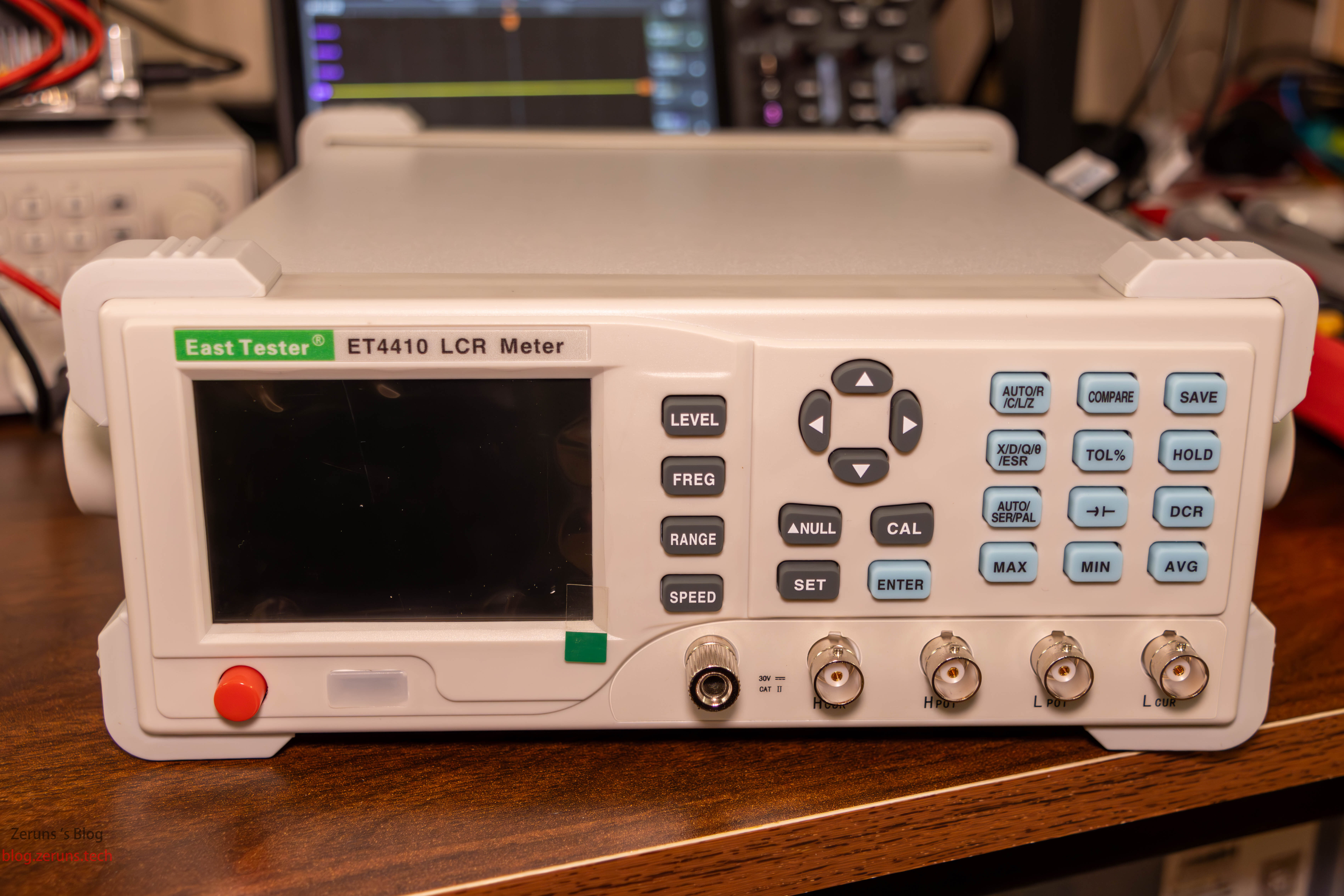

기기 전면

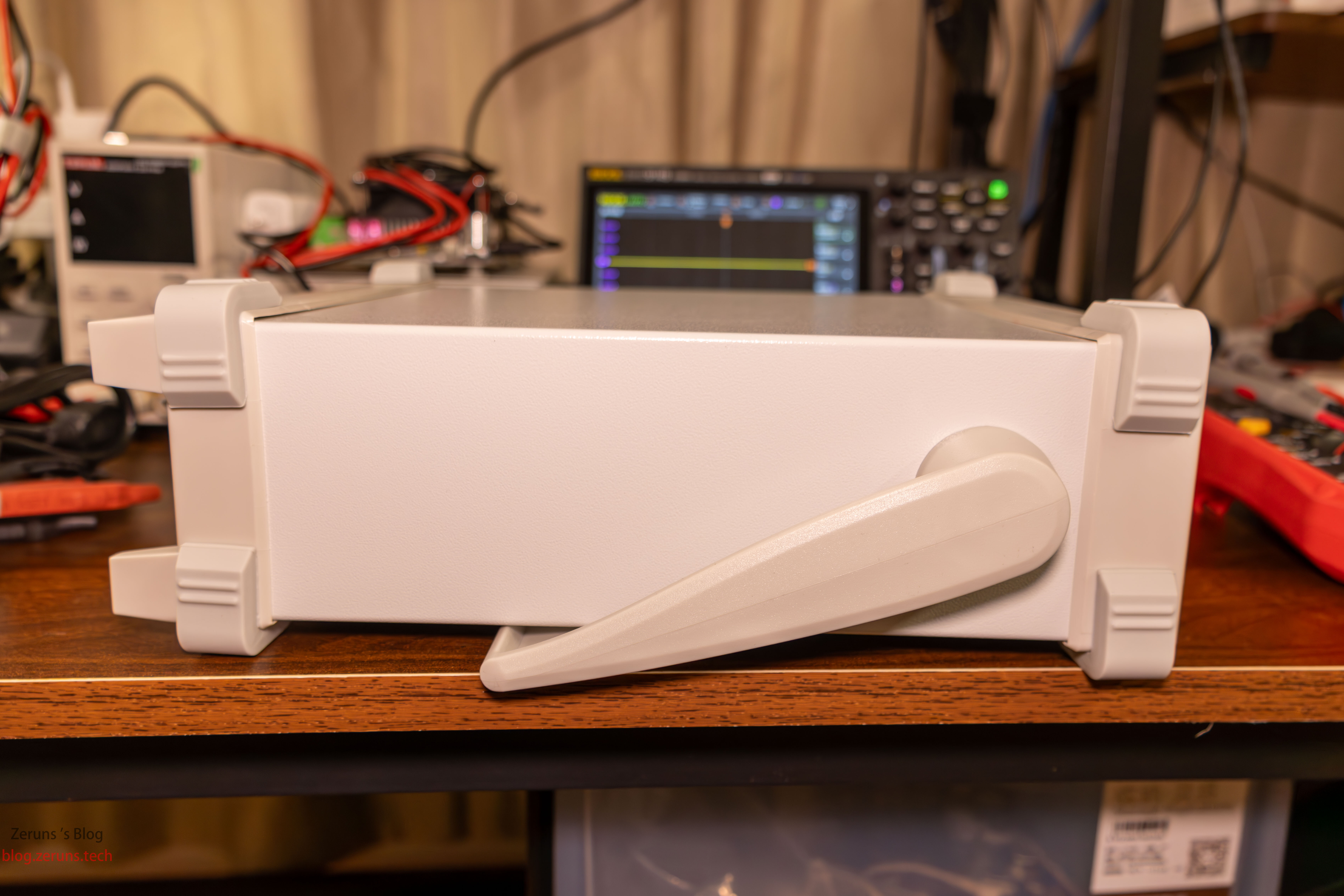

기기 측면

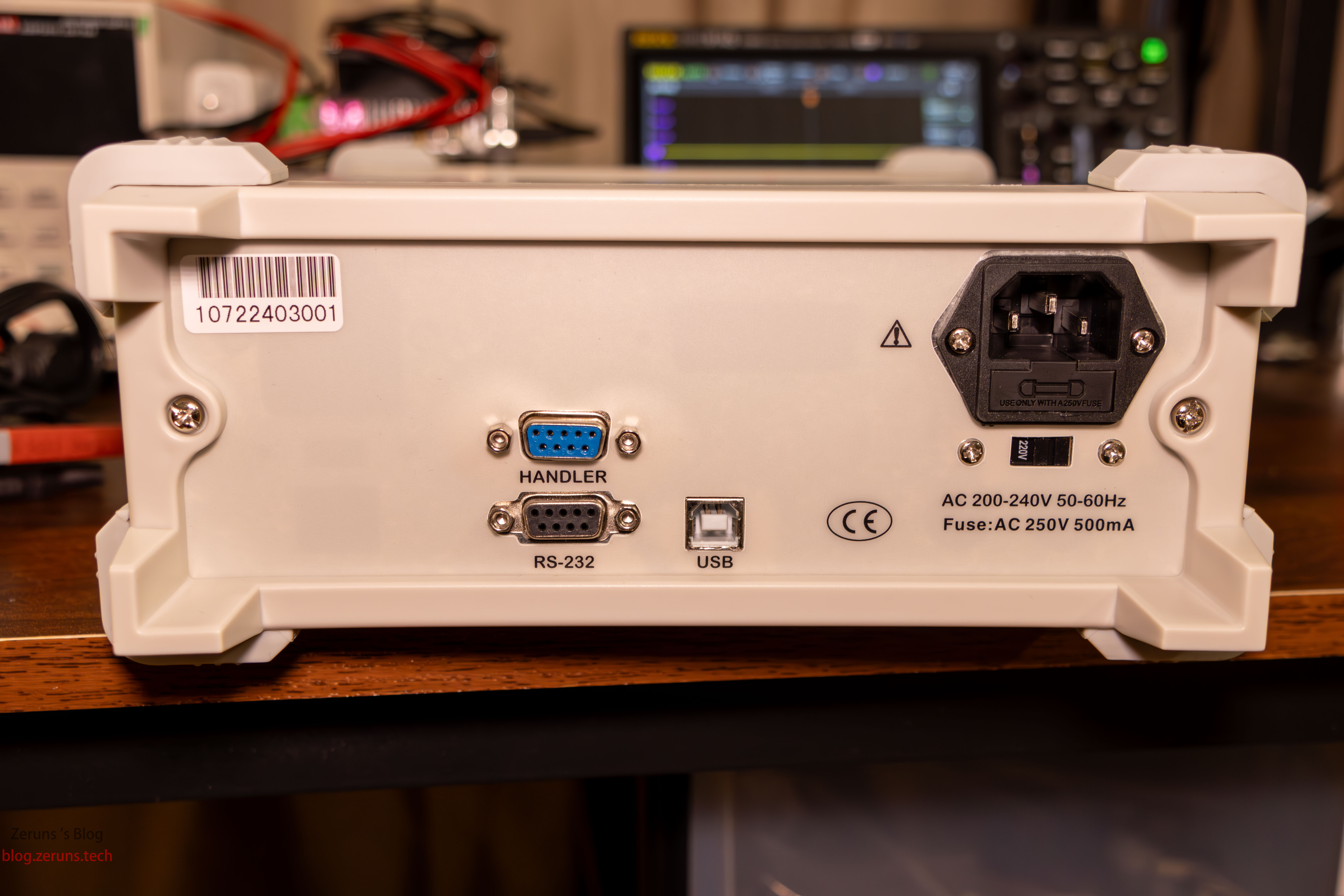

기기 후면
교정

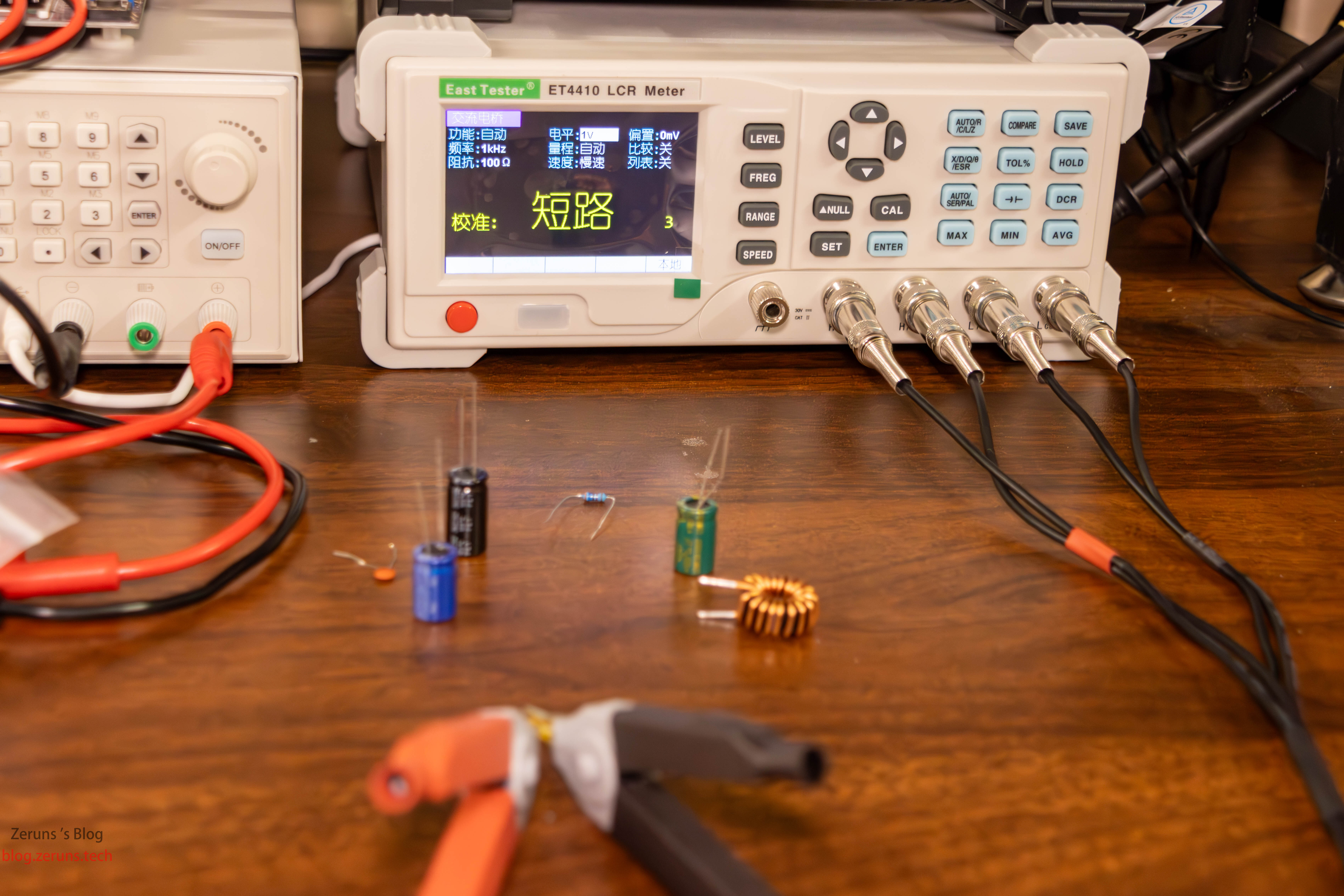

단락 교정

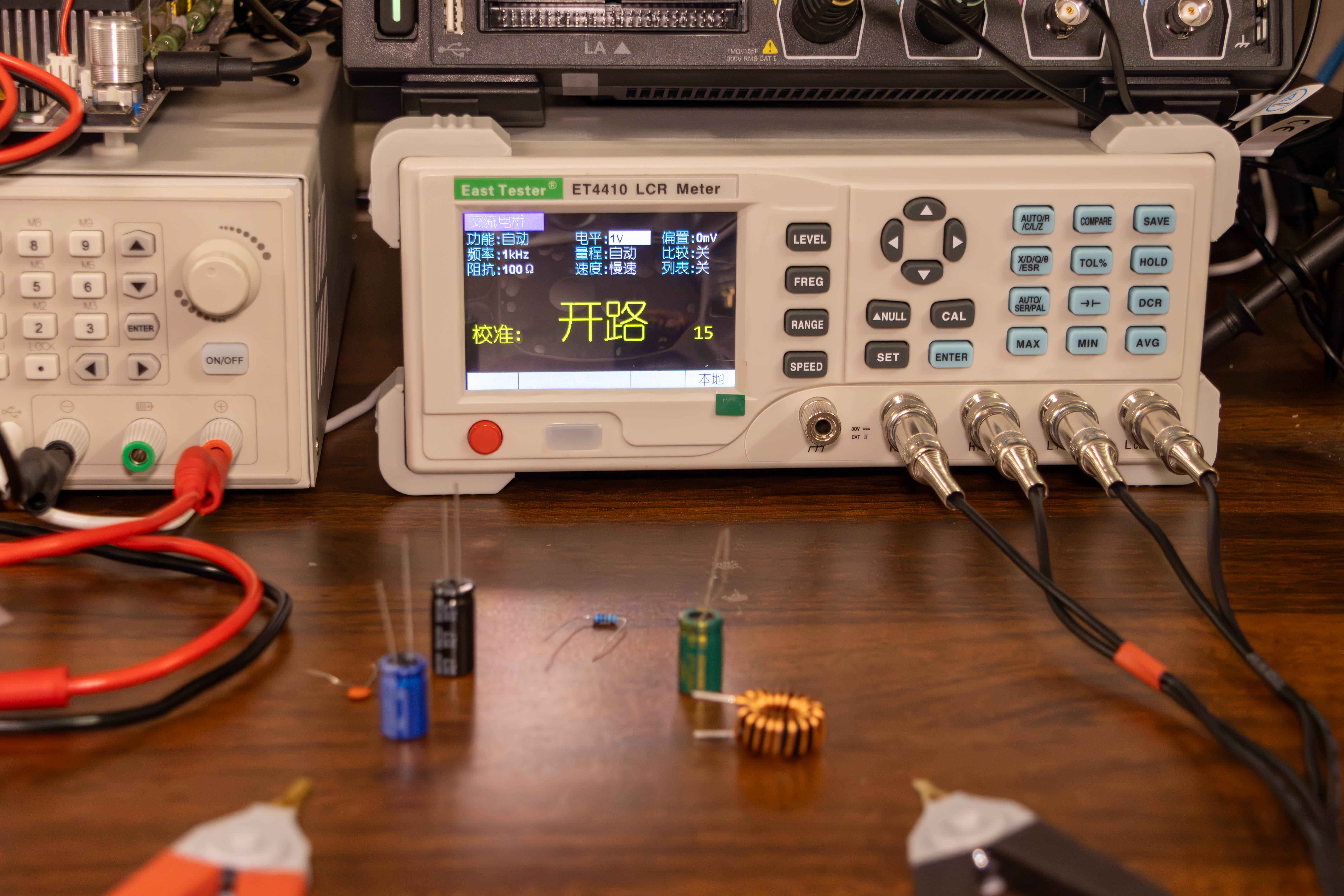

개방 교정
테스트

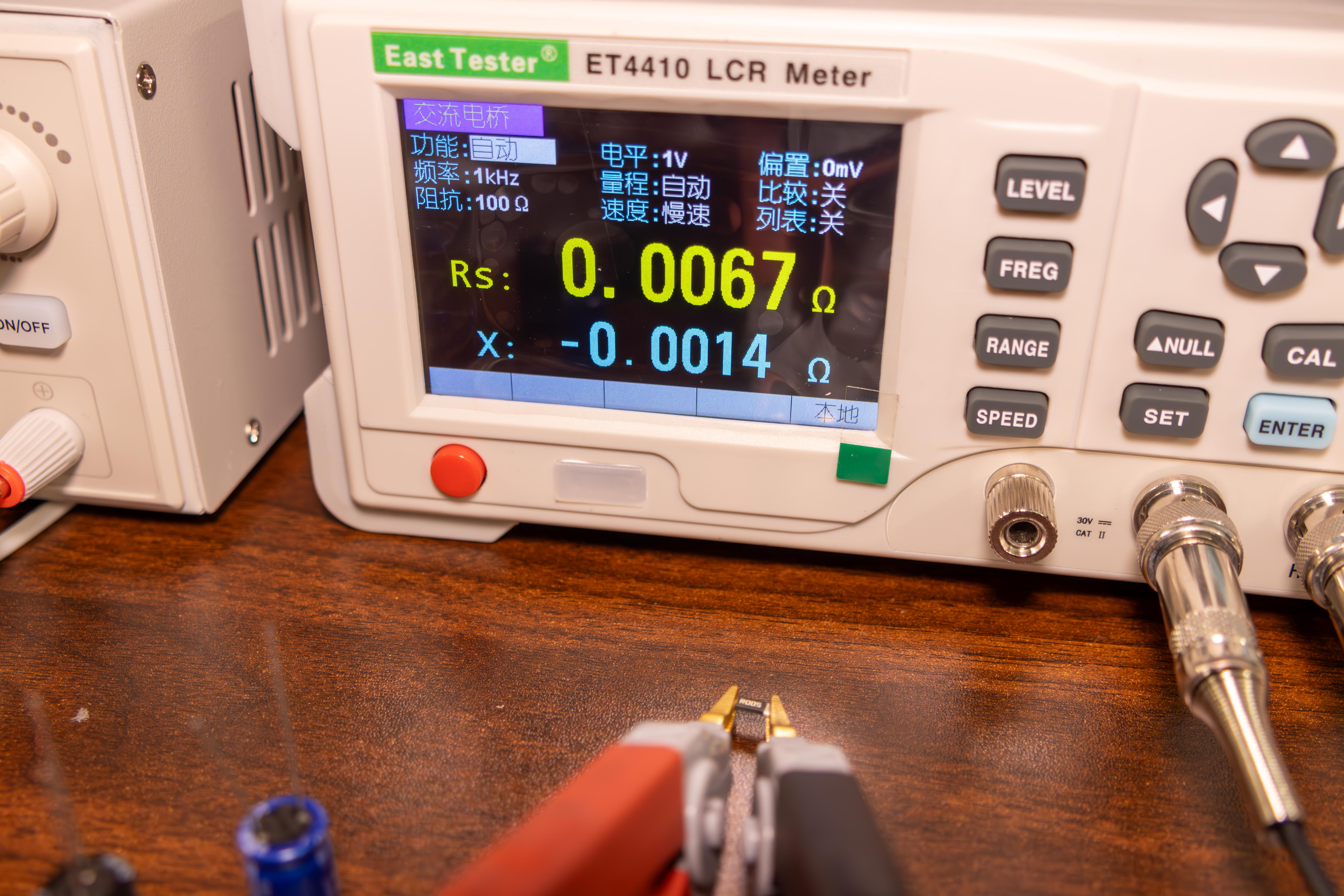

5mΩ 샘플 저항을 측정했는데 결과가 좀 이상하다, 작은 저항값은 정확하게 측정이 잘 안 된다.

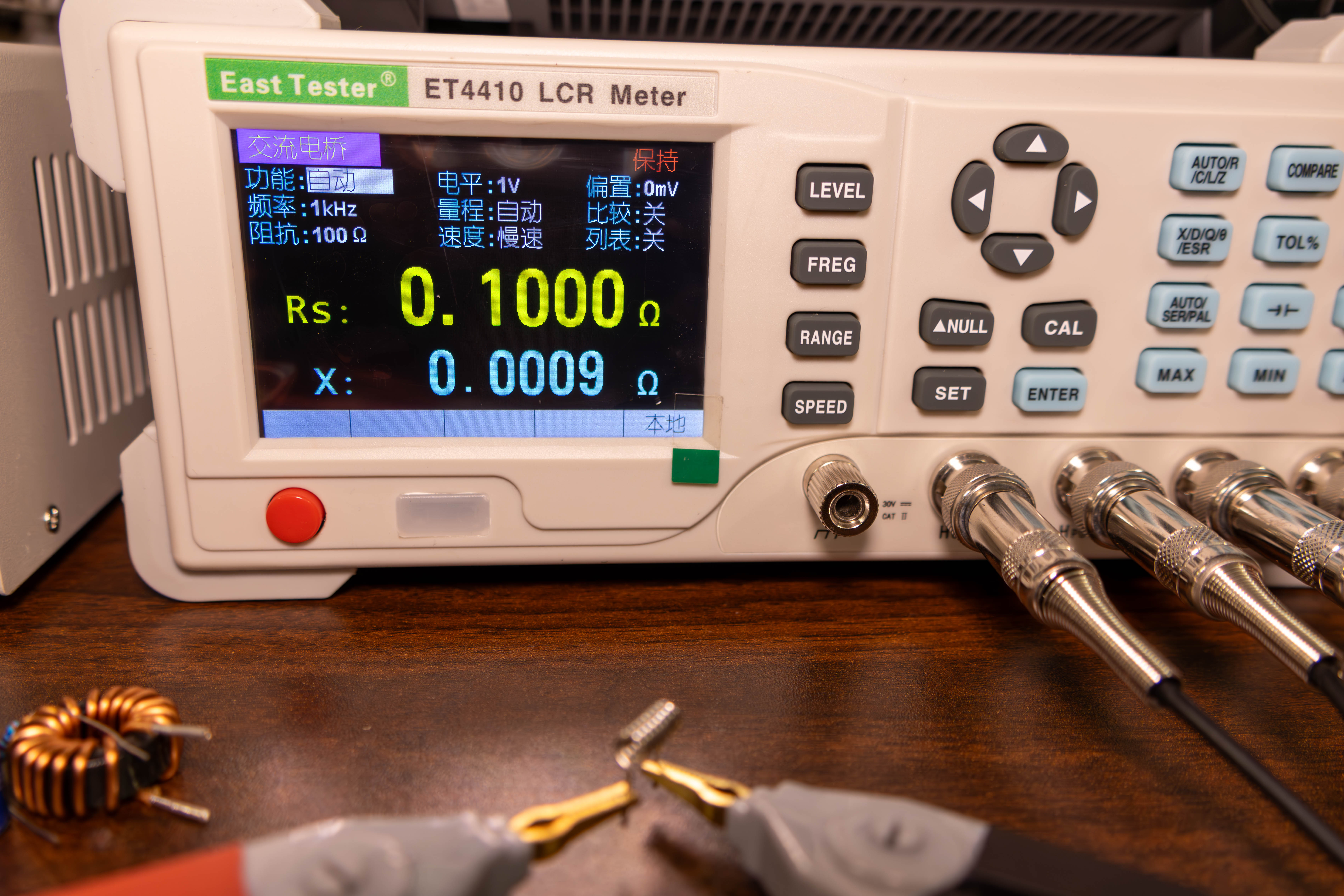

100mΩ 콘스탄탄 와이어를 측정했는데 결과가 매우 정확하다.

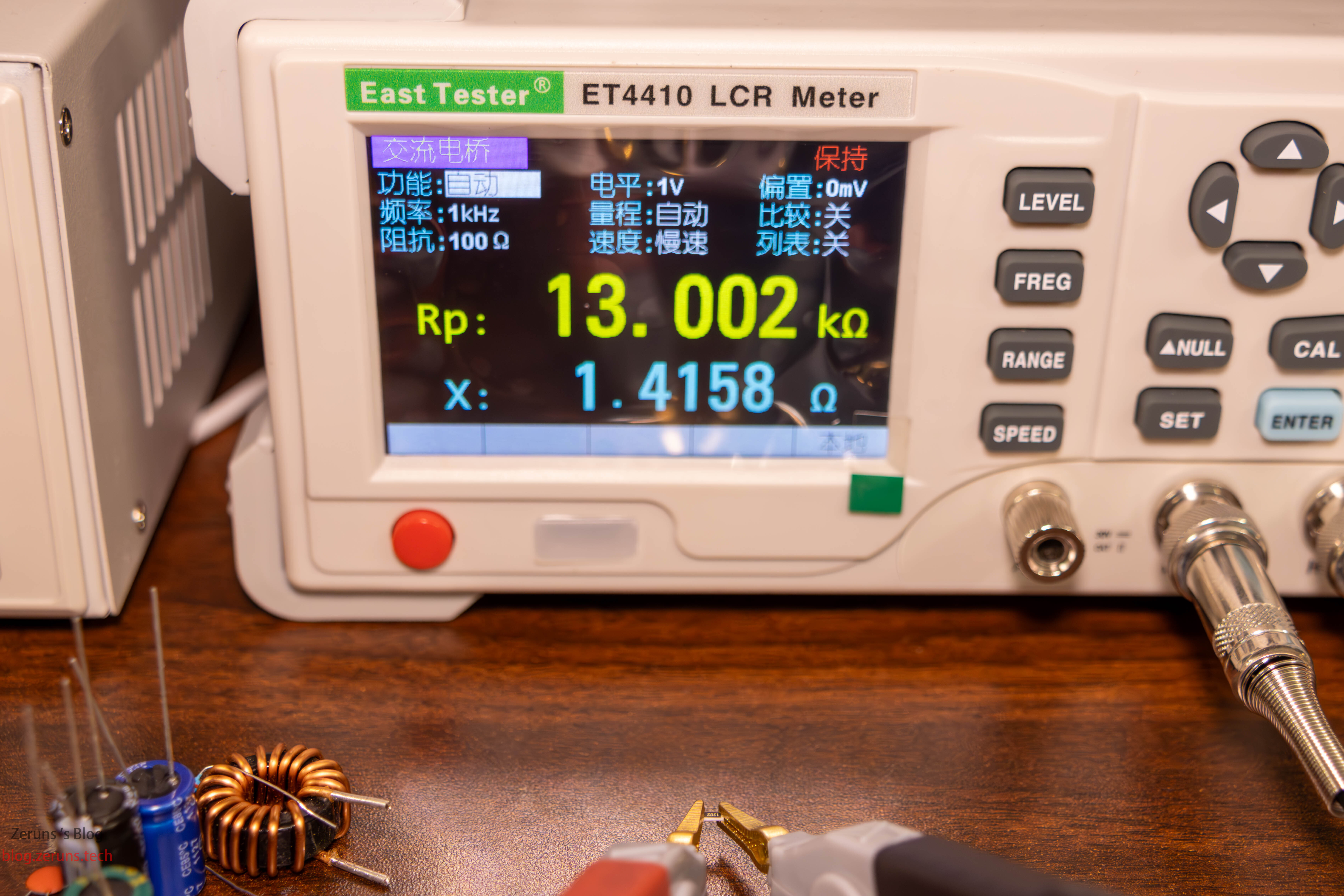

13kΩ, 정밀도 1%인 0805 저항을 측정했는데 결과는 13.002kΩ로 매우 정확하다.

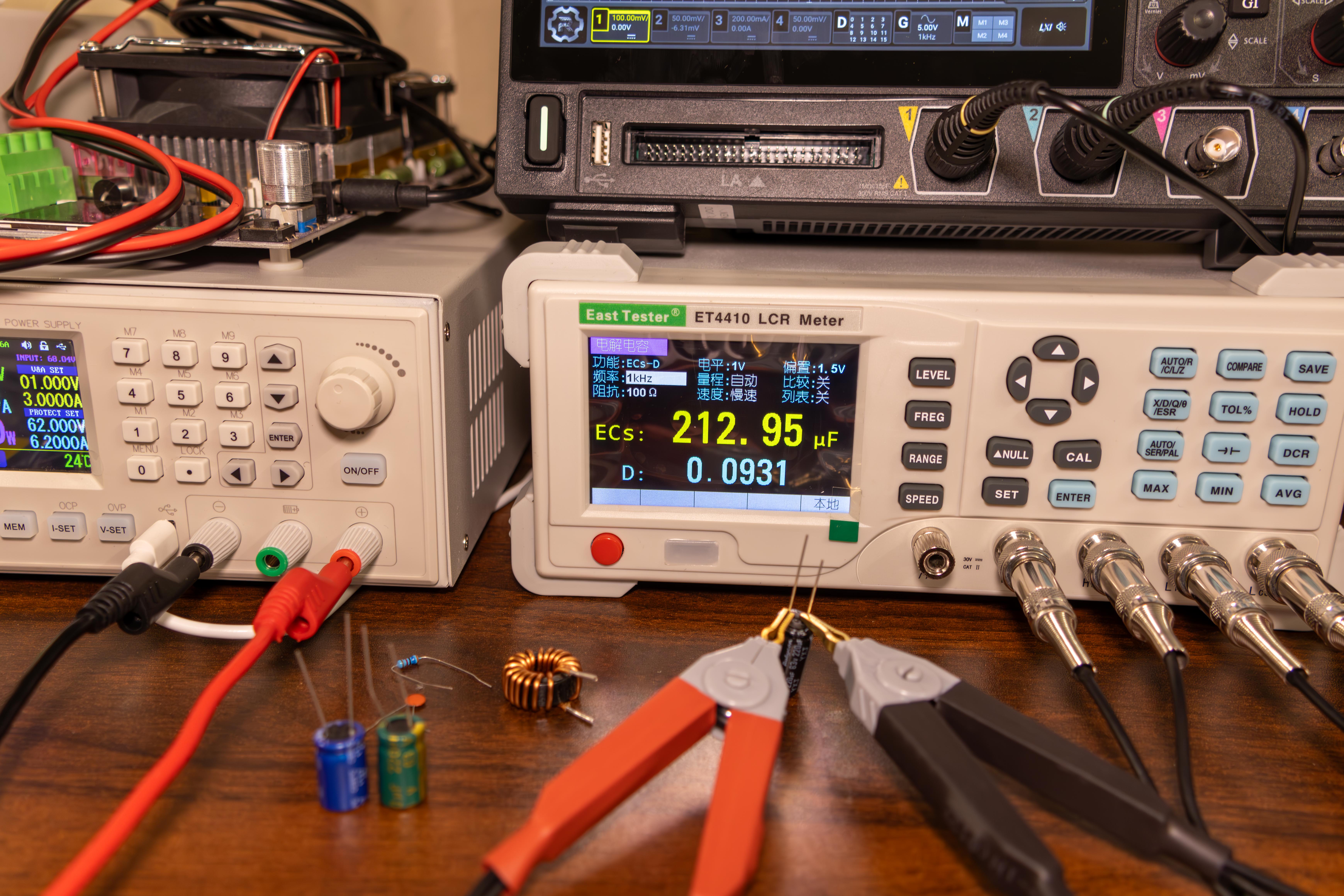

전해 콘덴서 모드로 루비콘(진품인지는 모르겠다) 220μF 63V 전해 콘덴서를 측정, 테스트 주파수 1kHz, 결과는 212.95μF, D값 0.0931.

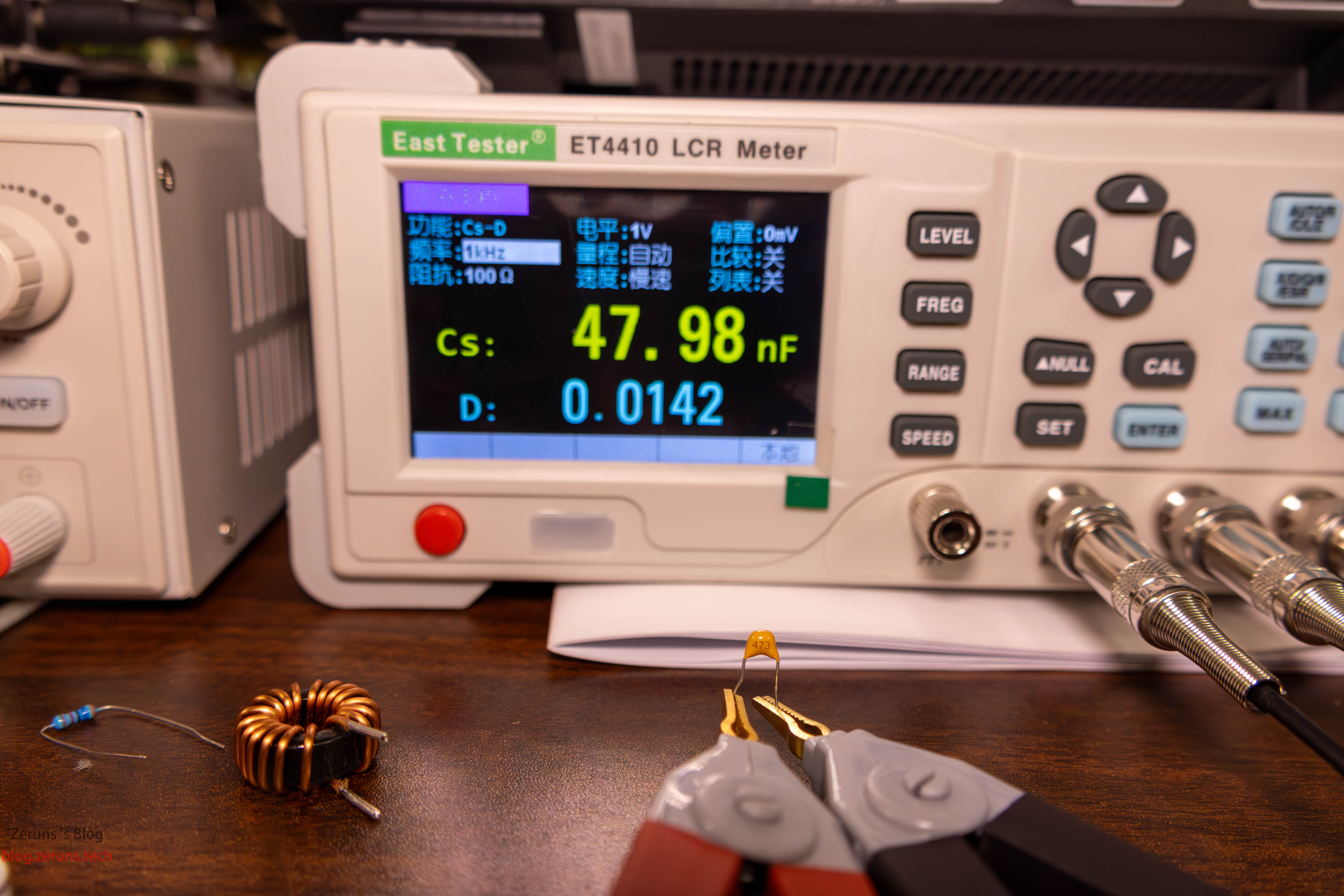

47nF 독석 콘덴서를 측정, 결과는 47.98nF, D값 0.0142.
220μF 전해 콘덴서를 측정, 결과는 208.1μF, D값 0.0303.

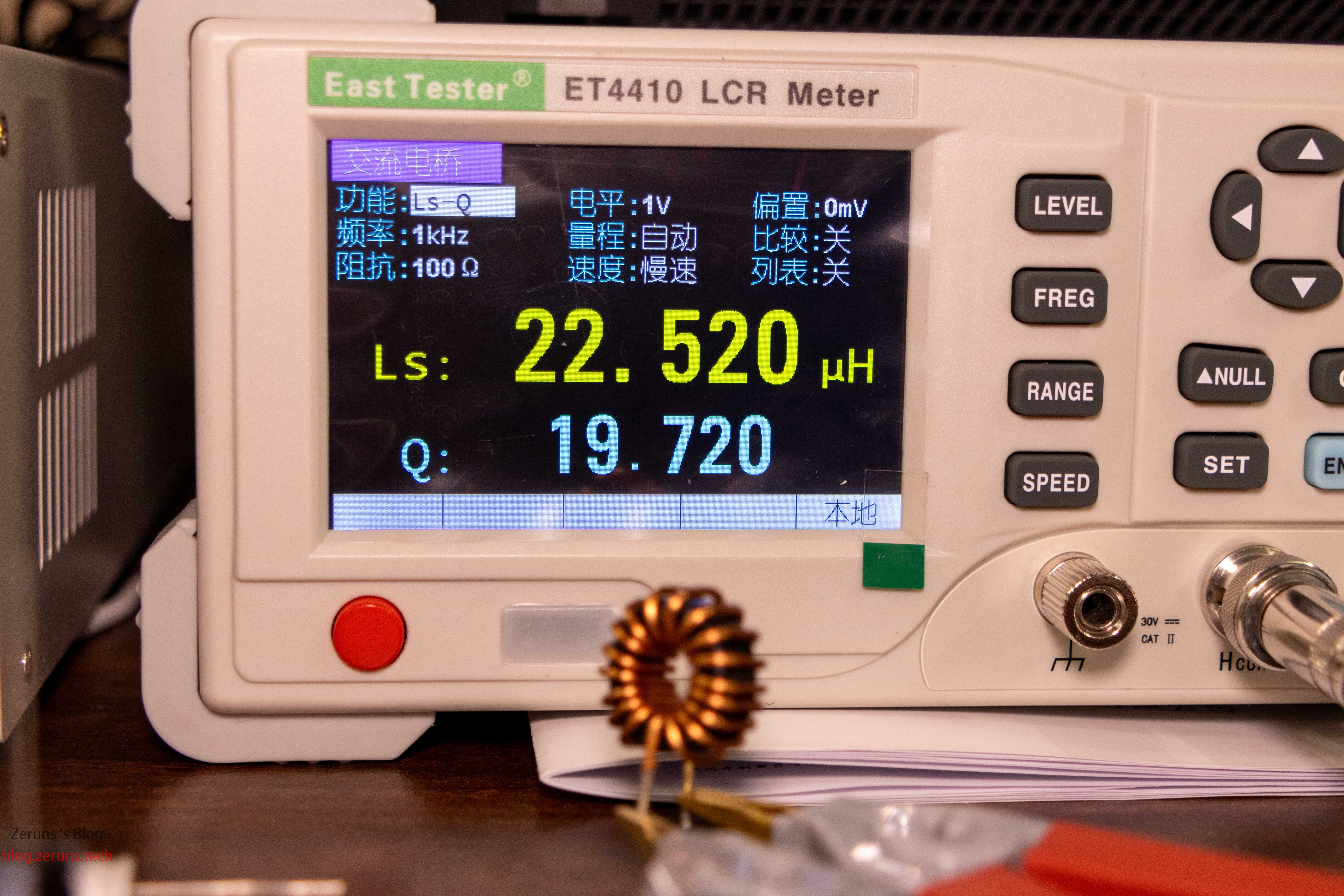

22μH 페라이트 링 인덕터를 측정, 결과는 22.52μH, Q값 19.72.

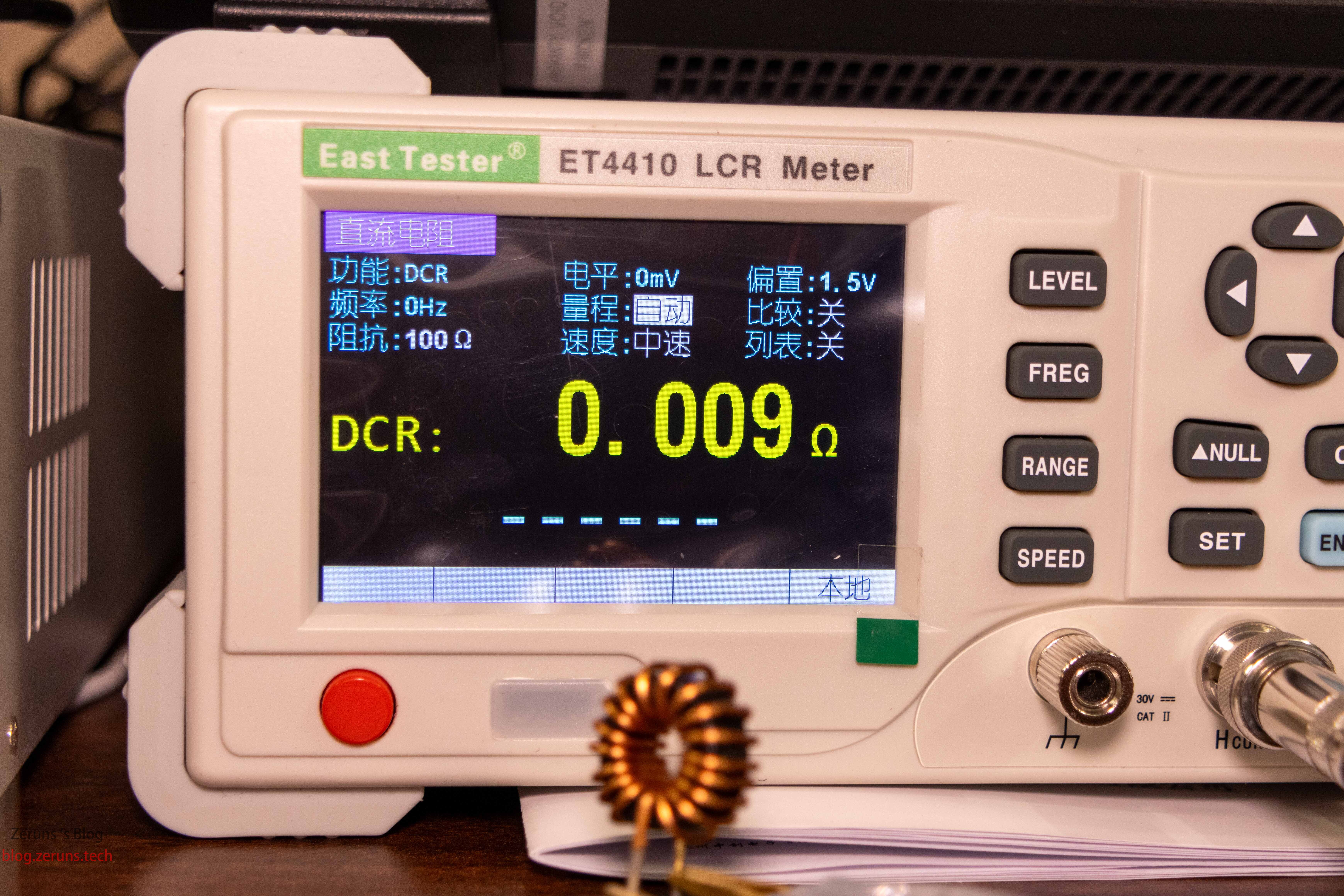

DCR DC 저항 모드로 22μH 페라이트 링 인덕터의 DC 저항을 측정, 결과는 0.009Ω.

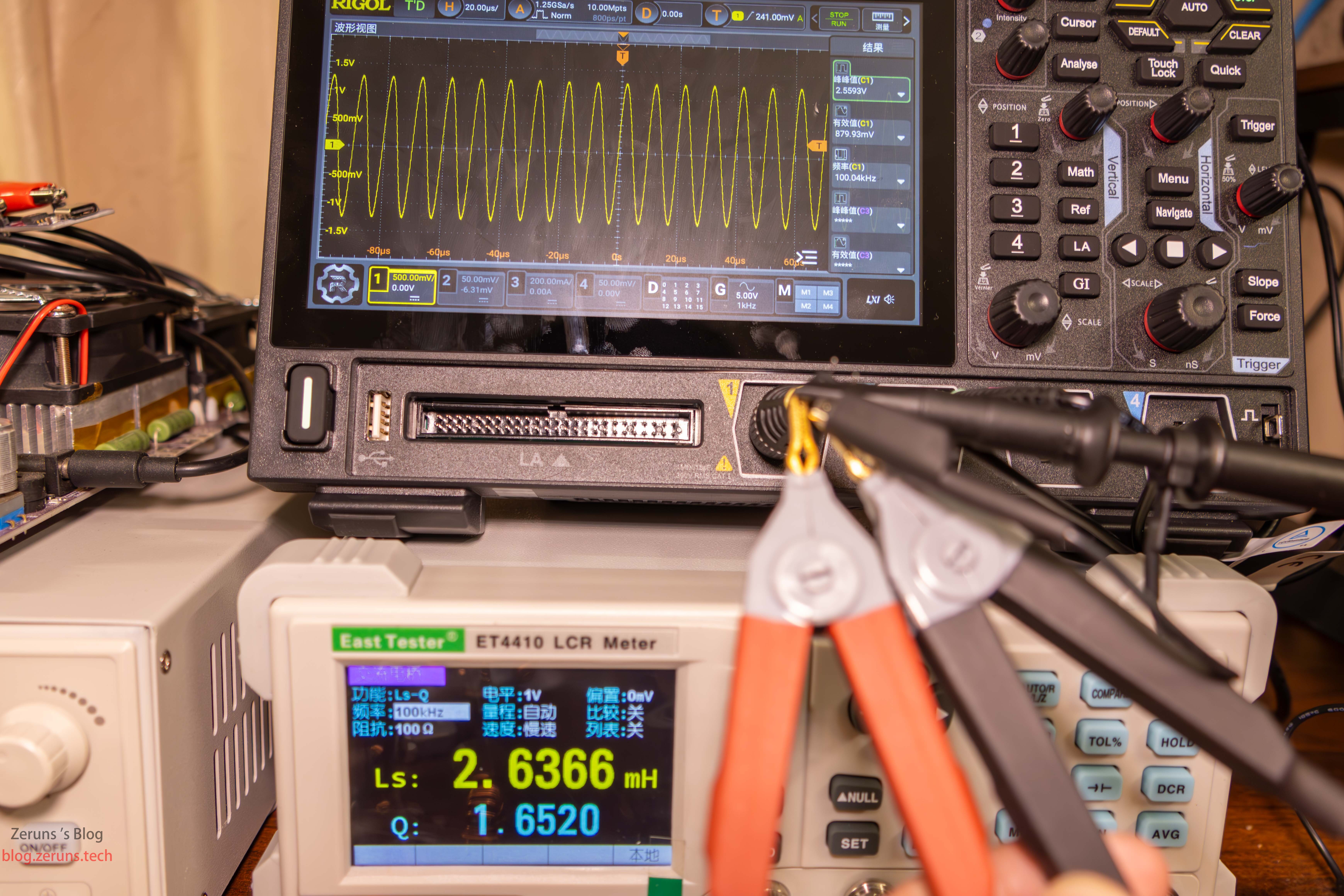

2.5mH 절연 변압기 코일의 인덕턴스를 100kHz 주파수로 측정, 결과는 2.6366mH, Q값 1.652, 절연 변압기 반대편은 오실로스코프에 연결했고, LCR 테스트 신호는 100kHz 사인파였다.

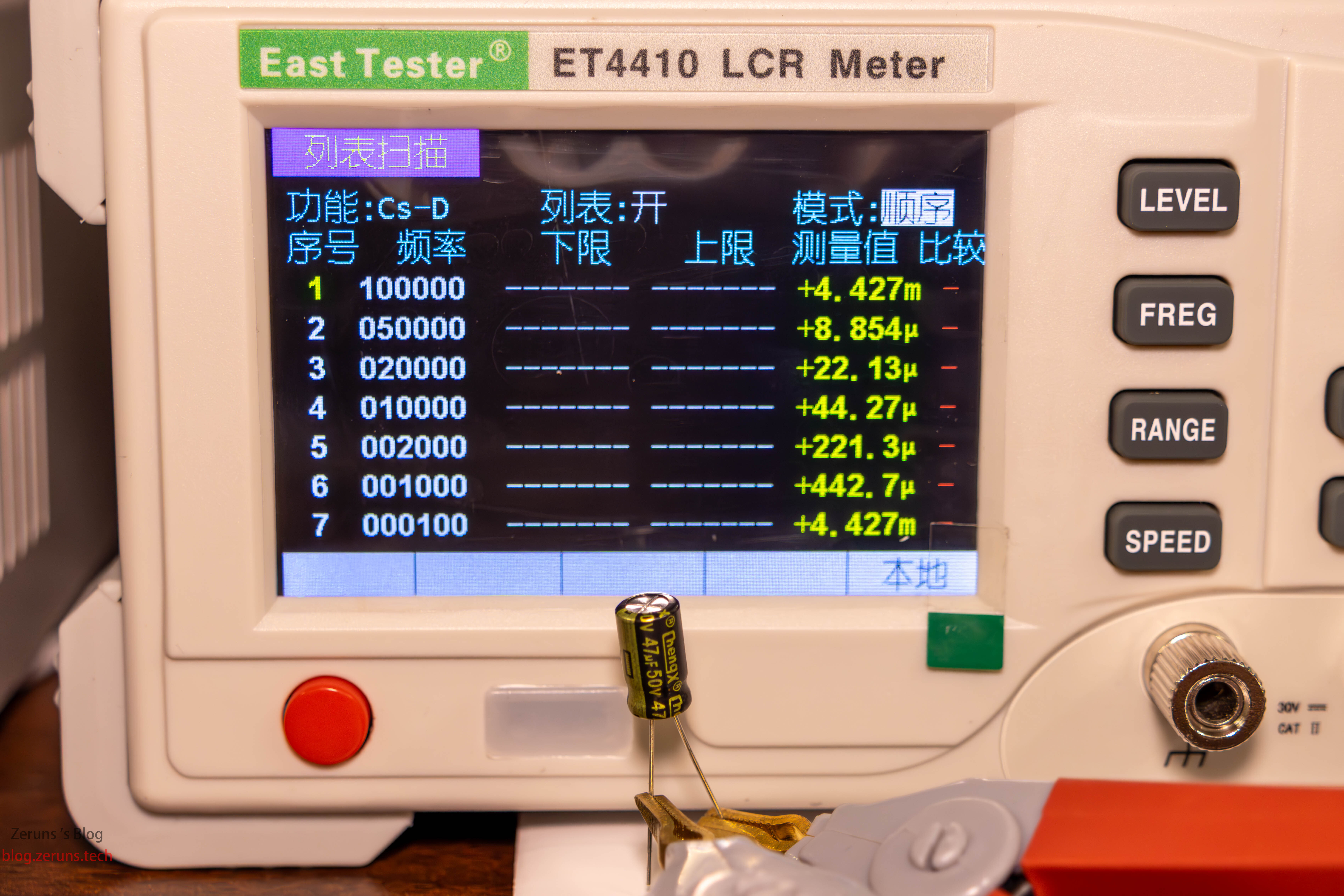

리스트 스캔 모드, 중창 ET4410의 리스트 스캔 모드에 버그가 있는 것 같다, 측정값이 일반 모드와 같은 주파수에서 측정한 값과 비교하면 대부분 이상하다.
고객센터에 피드백했더니 지금은 버그가 수정되었고, 펌웨어 업그레이드 도구는 다음과 같다: https://blog.zeruns.com/archives/774.html
