分享一个开关电源设计工具-SMPSKit，可快速计算变压器参数。
SMPSKit 软件简介
基本定位
SMPSKit是一款专为开关电源设计开发的专业计算软件，专注于解决电源工程师在设计过程中繁琐的参数计算问题，通过自动化计算大幅提升设计效率和准确性。
核心功能
1. 电感与变压器计算
- 支持DC-DC和AC-DC多种拓扑结构计算
- 只需输入基本参数 (输入输出电压、电流、频率等)，即可自动生成详细参数 (电感值、匝数、线径、磁芯规格等)
2. 环路补偿设计
- 提供闭环控制系统的补偿网络参数计算
- 优化电源动态响应和稳定性，避免振荡
3. 拓扑结构支持
- 全面覆盖主流开关电源拓扑：
- Buck (降压)、Boost (升压)、Buck-Boost (升降压)
- Flyback (反激)、Forward (正激)、Push-Pull (推挽)
- 全桥、半桥等多种结构
4. 高级特性
- 公式编辑功能：允许用户自定义计算方法，满足特殊设计需求
- 多界面模式：提供不同操作习惯的界面选择
- 参数灵活配置：可根据设计需求调整计算精度和条件
- 持续算法优化：不断更新修正内部计算模型，提升准确性

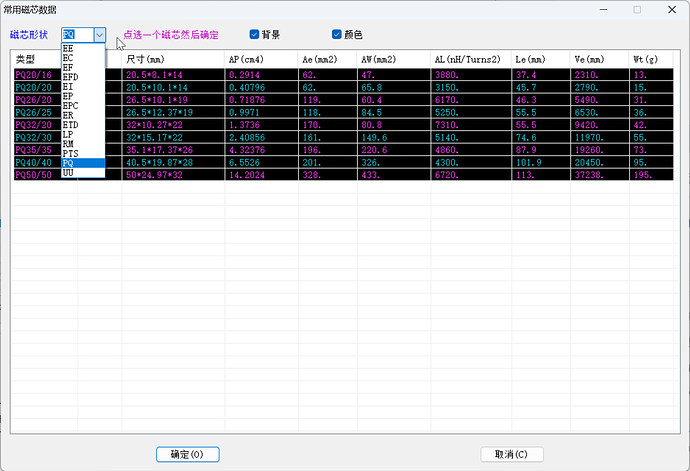

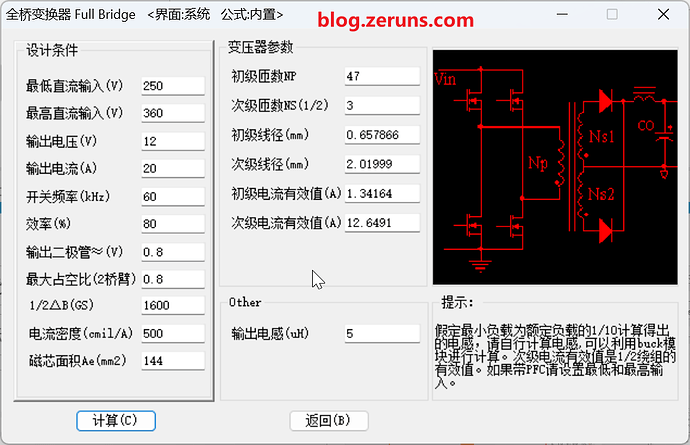

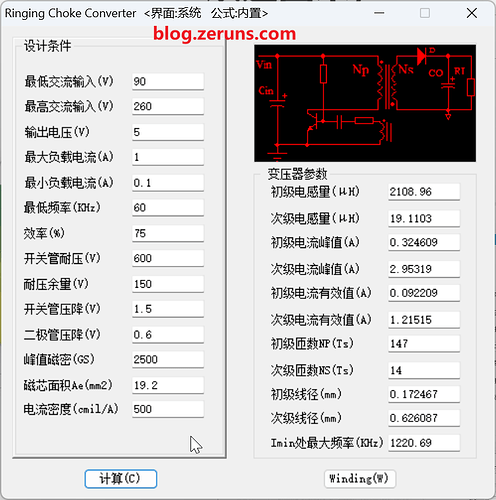

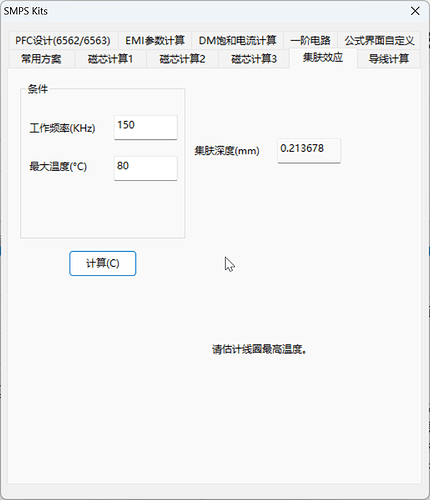

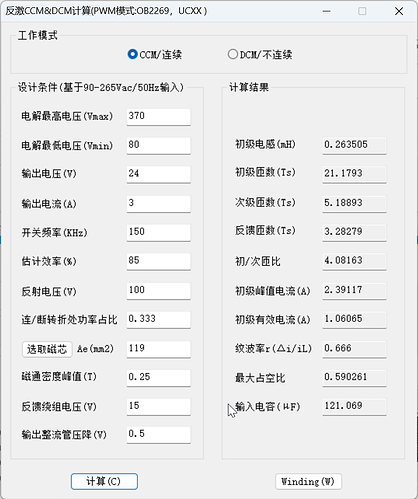

软件截图
下载地址
SMPSKit V10.5 下载地址：https://www.123865.com/s/2Y9Djv-9sTdH
