具体怎么说啊佬，没懂为啥不能空载开环
如果焊接方面没有问题的话，我看见ADC采集的输入输出电压电流不准确会不会是ADC处理数据的算法问题，因为我改了一下数值处理的一些代码，误差就没那么大了
自己去了解一下boost的原理吧，下面给你个AI回复：

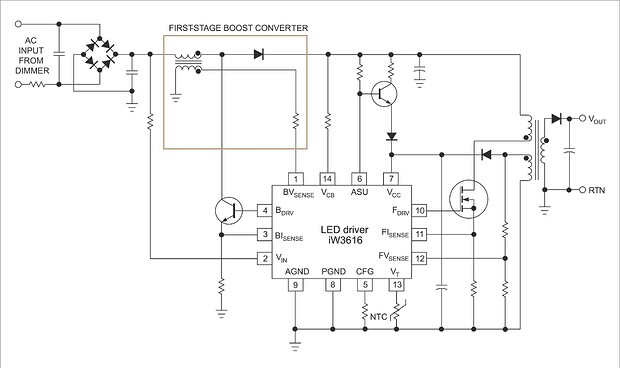

简单来说，Boost（升压）变换器在空载（无负载）且开环（无反馈控制）的情况下运行，会导致输出电压无限上升，最终烧毁电容、开关管或二极管。
以下是深度解析其背后的物理逻辑：
1. 能量“只增不减”的累积效应
Boost 电路的工作分为两个阶段：
- 充电阶段： 开关管导通，电感 L 储能。
- 放电阶段： 开关管断开，电感 L 将储存的能量与电源 V_{in} 一起叠加，向输出电容 C 充电。
在正常带载情况下，电感每个周期传递给电容的能量，会被负载消耗掉，从而达到能量平衡。
但在空载情况下，负载电流为零。这意味着每个开关周期从电感“泵”进电容的能量无处可去。根据电容储能公式 E = \frac{1}{2}CV^2，能量不断堆积，电压 V 必然会节节攀升。
2. 数学模型的推导
在理想状态下（连续导通模式 CCM），Boost 变换器的输出电压公式为：
V_{out} = \frac{V_{in}}{1 - D}
（其中 D 是占空比）
- 开环状态： 意味着占空比 D 是固定不变的（例如 $D=0.5$）。
- 理想与现实的冲突： 理论公式是在“动态平衡”下成立的。但在空载时，由于没有电流输出，电路会进入断续导通模式 (DCM)。在 DCM 模式下，如果占空比固定且负载趋近于无穷大，理论上的输出电压会趋向于无穷大。
3. 灾难性的后果
由于实际电路中不存在“无限大”的电压，系统会由于达到物理极限而崩溃：
- 电容击穿： 输出滤波电容的耐压值（VDC）被超过，电容炸裂或短路。
- 开关管/二极管损毁： MOSFET 的 V_{ds} 或二极管的反向耐压被击穿。
- 反馈失效： 虽然你说是“开环”，但即使有反馈电路，如果反馈速度不够快或者没有设计过压保护 (OVP)，在空载瞬间产生的电压尖峰也足以致命。
总结与预防措施
| 特性 | 表现 | 结果 |
|---|---|---|
| 能量传递 | 每个周期强制向输出端“泵”入能量 | 电荷在电容上不断堆积 |
| 电压反馈 | 缺失（开环），无法通过减小占空比来降压 | 电压失去约束 |
| 最终归宿 | 电压超过元器件耐压极限 | 硬件烧毁 |
实际工程中如何解决？
- 闭环控制： 使用 PWM 控制器，当检测到电压升高时，自动减小占空比 D。
- 假负载 (Dummy Load)： 在输出端并联一个大电阻，确保即使在空载时也有微小电流消耗多余能量。
- 过压保护 (OVP)： 增加硬件层面的电压钳位电路。
你提问的信息太少了，回答不了，没有图，没有数据，没有详细描述（做了什么修改？）…
基于STM32G474设计数字Buck-Boost电路的环路补偿参数，是一个从连续域（模拟）设计向离散域（数字）转化的过程。STM32G474 凭借其高分辨率定时器 (HRTIM) 和内置的数学加速器 (FMAC/CORDIC)，非常适合这种高频数字电源控制。
计算和设计数字环路补偿参数通常分为以下几个关键步骤：
第一步：获取功率级的小信号模型 (s域)
首先，你需要知道被控对象（Buck-Boost功率级）的连续时间传递函数 G_{vd}(s) （控制到输出电压的传递函数）。
对于四管同步Buck-Boost，通常分为三种工作模式，其传递函数各不相同：
- Buck模式：属于最小相位系统，存在LC双极点和输出电容的ESR零点。
- Boost模式 / Buck-Boost模式：属于非最小相位系统，除了LC极点和ESR零点外，还存在右半平面零点 (RHPZ)。
- RHPZ 会导致相位延迟增加，同时幅值增加，极易引起系统不稳定。
- RHPZ 的频率公式通常为：f_{RHPZ} = \frac{R_{load} \cdot (1-D)^2}{2 \pi L}。
关键点：你的环路穿越频率（带宽） f_c 必须设计在最坏情况下的 RHPZ 频率的 1/5 到 1/3
以下，以保证足够的相位裕度。
第二步：设计模拟补偿器 (s域)
确定了 G_{vd}(s) 后，设定目标穿越频率 f_c （通常为开关频率 f_{sw} 的 1/10 ）和相位裕度（通常为 45^\circ 到 60^\circ ）。
- 电压模式控制 (VMC)：通常需要 Type III 补偿器（PID等效，提供双极点和双零点），以补偿LC谐振带来的 180^\circ 相位掉落。
- 峰值电流模式 / 平均电流模式 (CMC)：电流环将电感降阶为一阶系统，外环电压环通常只需要 Type II 补偿器（PI等效）。
假设使用 PI 控制器，其连续域传递函数为：
G_c(s) = K_p + \frac{K_i}{s}
第三步：离散化转换 (s域 → z域)
微控制器无法直接处理 s 域公式，必须将其离散化为 z 域。常用的离散化方法是双线性变换（Tustin变换），它能较好地保留频域特性。
代入 Tustin 变换公式：
s \approx \frac{2}{T_s} \frac{1 - z^{-1}}{1 + z^{-1}}
（其中 T_s 为控制环路的采样周期）
将上式代入 G_c(s)，即可得到数字补偿器的传递函数 G_c(z)。
第四步：推导差分方程 (C语言实现)
将 G_c(z) 转换为时域的差分方程，这是 STM32G474 实际执行的代码逻辑。以标准的增量式 PI 控制为例，推导后的标准差分方程为：
\Delta u[n] = K_p \cdot (e[n] - e[n-1]) + K_i \cdot T_s \cdot e[n]
u[n] = u[n-1] + \Delta u[n]
- e[n]：当前ADC采样电压与基准电压的误差。
- e[n-1]：上一次的误差。
- u[n]：当前计算出的控制量（HRTIM的占空比比较值）。
- u[n-1]：上一次的控制量。
第五步：STM32G474 硬件增益标定
在数字系统中，你计算出的 K_p 和 K_i 不能直接套用模拟计算的结果，必须引入ADC量化增益和PWM转换增益：
- ADC增益 (K_{ADC})：例如使用12位ADC，参考电压为 3.3V，反馈分压比为 K_{div}，则ADC采样值与实际输出电压的关系为：K_{ADC} = \frac{2^{12} - 1}{3.3} \cdot K_{div}
- PWM增益 (K_{PWM})：G474 的 HRTIM 分辨率极高（约 170ps）。如果 HRTIM 的周期寄存器值为 PER，则占空比与控制量的关系为：K_{PWM} = \frac{PER}{1.0}
最终写入 MCU 的参数 K_{p\_digital} 和 K_{i\_digital} 需要根据全局系统增益进行等比例缩放：
K_{digital} = \frac{K_{analog}}{K_{ADC} \cdot K_{PWM}}
STM32G474 编程优化建议
- 定点数运算：为了极速响应，尽量避免使用
float（尽管G474有FPU）。使用 Q15 或 Q31 格式的定点数，结合 CMSIS-DSP 库的arm_pid_q31函数，或者利用 G474 的 FMAC (滤波数学加速器) 让硬件自动计算 PI/Type III 补偿。 - ADC触发机制：使用 HRTIM 特定事件（通常是PWM周期的中心点）硬触发 ADC 采样，以避开开关噪声，这被称为“消隐”或平均电流采样。
谢谢大佬，原来如此啊

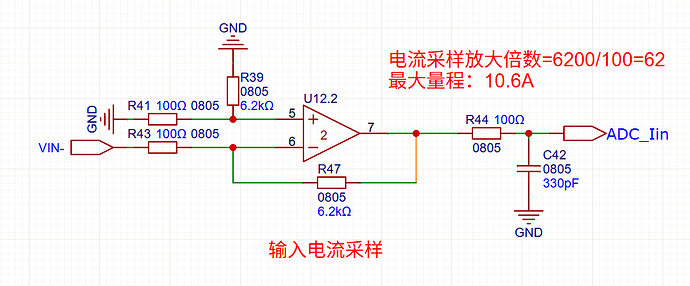

大佬，这个输入电流采样的两个输入端为啥这么接啊？这么接会导致输出电压是负值吧，可能是因为输入和输出电流流向不一样吗？规定输出电流为正，那么输入电流就是负的了？而且从同向输入端5号角看进去这个100欧电阻和6.2K的是并联关系呀，怎么理解呢，谢谢大佬
- 自己再细看一下电流流过采样电阻产生的电压正负方向
- 自己搜一下运放差分放大电路的原理和计算（模电基础）
我应该没记错呀，1.电流应该是VOUT+→负载→VOUT-→GND→VIN-→VIN+呀，2.差分运放的R47=R39，R43=R41的时候输出就是Vout=R47/R43（0-VIN-）呀。而且R41和R39合并后就是个反向放大了啊
兄弟，你对外部电流回路的理解稍微反了一下哦。电源是从 VIN 供电的，电流从 VIN+ 流入，经过电路后到达 GND，最后必须经过 R13 从 GND 流回 VIN- 才能回到外部电源负极。因为电流方向是 GND → VIN-，所以相对 GND（0V）来说，VIN- 处的电压其实是一个负电压！
既然输入信号是负压，运放采用的就是反相放大接法，输出 V_{out} = -62 \times (\text{负压}) ，负负得正，ADC 采样到的就是正电压啦。
至于你发现的 5 脚电阻并联，观察得很仔细！那是因为反相端（6脚）看进去的等效电阻是 100 欧和 6.2K 并联，为了消除运放输入偏置电流带来的误差，同相端（5脚）也必须接一个阻值相等的等效电阻接地。这在模电里叫平衡电阻，是为了提高采样精度的标准做法。
可是如果这样做的话从5角看出去这俩电阻就是并联的啊，并联后的等效电阻才是真正接入5角的
模拟电子技术基础学过没
开尔文走线了解一下
我突然懂了大佬！因为输入端采样电阻的电流是从GND流出来流到VIN-的，所以VIN-是个负值，负电压，所以正相输入端接GND（0V），反向输入端接VIN-，而上面的6.2K是差分放大的标准接法，只不过从形式上看这俩电阻都接地了，R41和R39好像是并联关系，所以说是反向放大好像也没啥问题
佬我想问一下，他这个供电方式不是有两种吗，一种是C口供电另一种是DC口供电，而且有电压诱骗芯片，并且三个配置引脚都给悬空了，默认诱骗20V，那也就是说供电只能拿个支持20V5A的100W充电器或者12V以上的带DC口的电源适配器给板子供电吗？
最高诱骗20V，不是只能诱骗20V，充电器不支持20V会降档，比如15V/12V
哦哦，也就是说诱骗芯片最高支持20V的电压档位，但是低于20V的也行，但是不能低于12V，要不然没法通过第一级的buck芯片降压出来12V给半桥驱动和小风扇供电
是的
对了佬，你做这个项目的时候有没有啥比较大的调试问题，能展开说一下吗，说几个比较大的或者容易犯的调试问题
__HAL_HRTIM_SETCOMPARE(&hhrtim1, HRTIM_TIMERINDEX_TIMER_D, HRTIM_COMPAREUNIT_1, PERIOD - CtrValue.BuckDuty);
// Boost占空比
\__HAL_HRTIM_SETCOMPARE(&hhrtim1, HRTIM_TIMERINDEX_TIMER_F, HRTIM_COMPAREUNIT_1, CtrValue.BoostDuty);
大佬为什么buck反向boost不用呢
为什么buckpwm 是period-buck
boost是boost呢
需不需要进行180度移相呢 已问过dpseek 不确定求解
