【开源】基于SC8703的升降压DCDC可调电源(Buck-Boost),电压电流可调,支持PD快充输入

开源一个基于SC8703芯片的Buck-Boost升降压DC/DC电源模块,输入电压最高36V,输入输出电流最高10A,开关频率600kHz,输出电压可调,输出电流恒流可调,最高转换效率95%,输入输出接口XT30,带TypeC口,支持PD快充输入,最高诱骗28V。


设计参数

参数项
输入电压范围 2.7V ~ 36V
输出电压范围 1.21V ~ 36V
最大输入/输出电流 10A
输出恒流可调范围 0.58A ~ 10A
开关频率 600kHz
PCB尺寸 79.6 x 47 mm

Buck-Boost电源控制器芯片是SC8703,快充协议芯片是CH224Q。


复刻说明

  1. 本项目使用KICAD设计的,立创开源平台上的立创EDA项目为从KICAD工程文件导入的,所以会有点问题,复刻的建议直接用我提供的Gerber文件下单PCB。

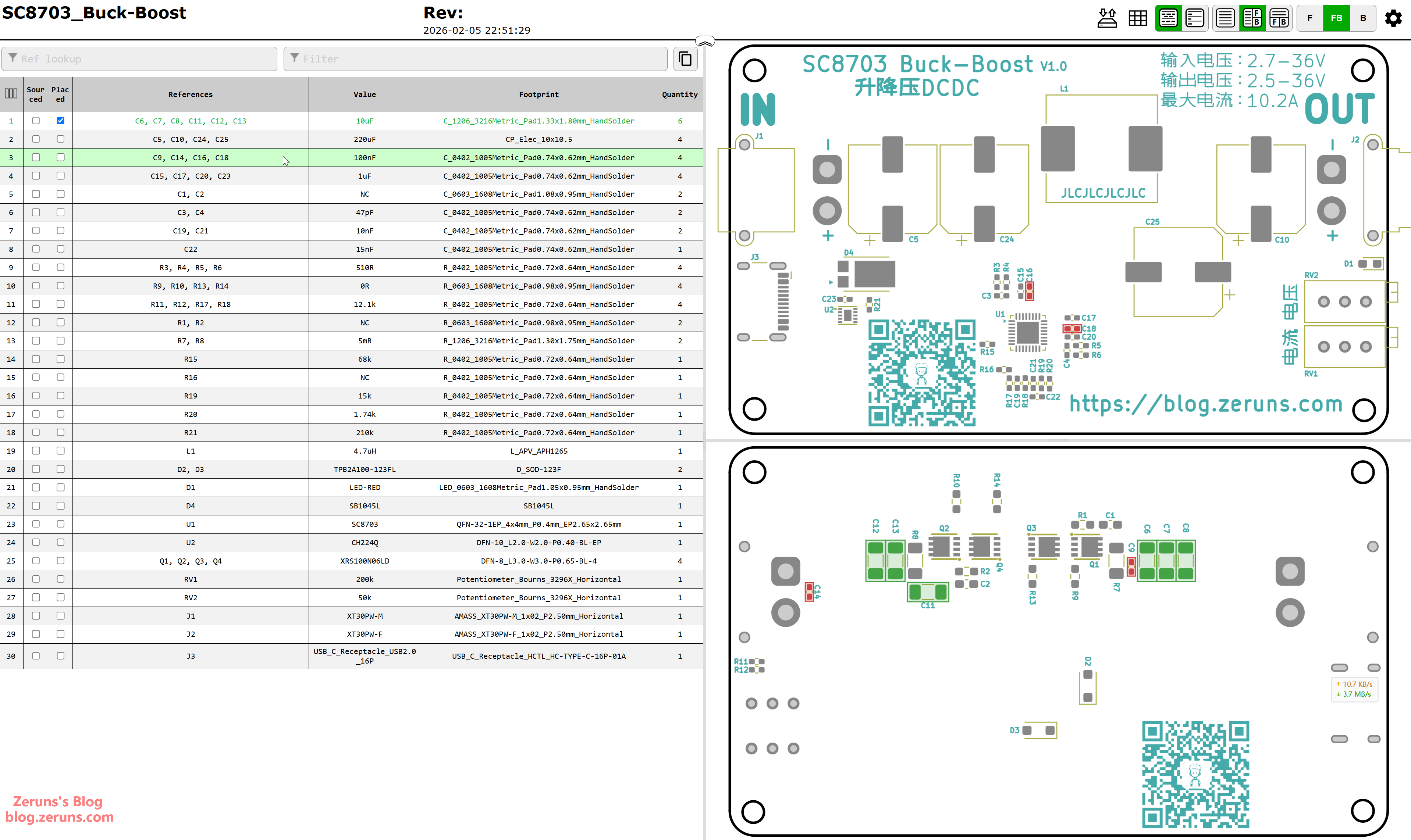

  2. 项目开源在 Gitee、立创开源硬件平台、华秋开源硬件社区,项目资料和开源平台链接在文章底部,提供的资料有 KICAD项目文件、Gerber制板文件、详细BOM表(表里有元器件购买地址和价格)、顶层和底层拼一起的钢网文件、贴片丝印图、交互式BOM表(焊接辅助)、用到的芯片的数据手册文件、PCBA和外壳3D模型 等。

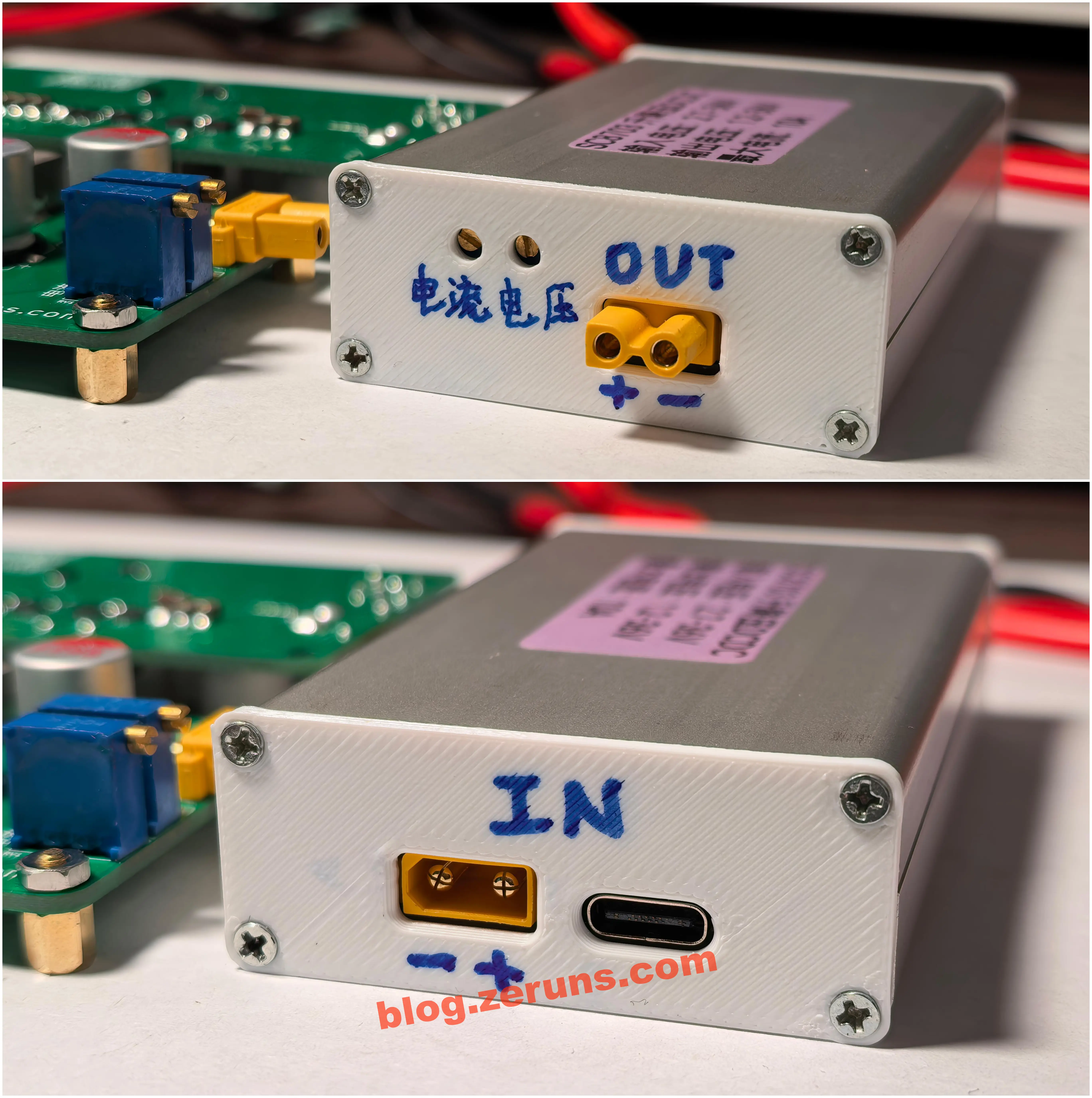

  3. 外壳是某宝购买的成品铝合金外壳,购买链接已放BOM表,外壳的前后面板是自己3D打印的,3D打印的3mf模型文件在资料里。
  4. MOS管需通过散热硅胶垫与外壳接触导热!
  5. 裸板不加散热时建议工作电流在5A以内!
  6. Type-C口输入XT30输入接口是并联的,禁止同时使用!

小批量的元器件成本大概是30元/套(不含PCB、外壳),主要还是SC8703芯片贵,要9元左右每颗。

:play_button: 本项目视频演示: https://www.bilibili.com/video/BV1mMfPBzEXH/

:play_button: 电子/单片机技术交流QQ群: 2169025065

:play_button: eeClub-电子工程师社区: https://bbs.eeclub.top/

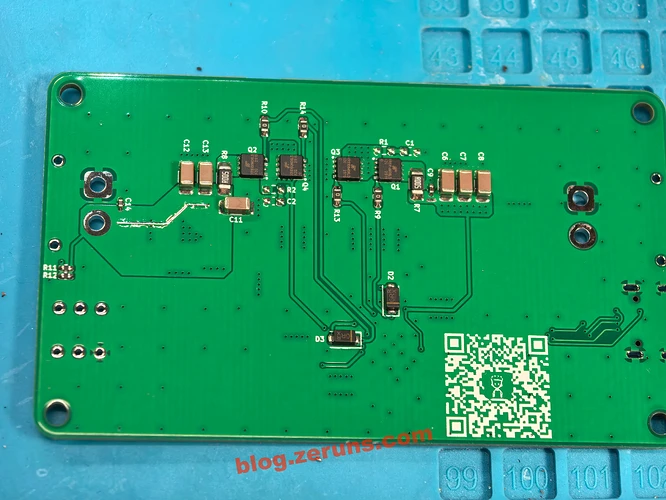

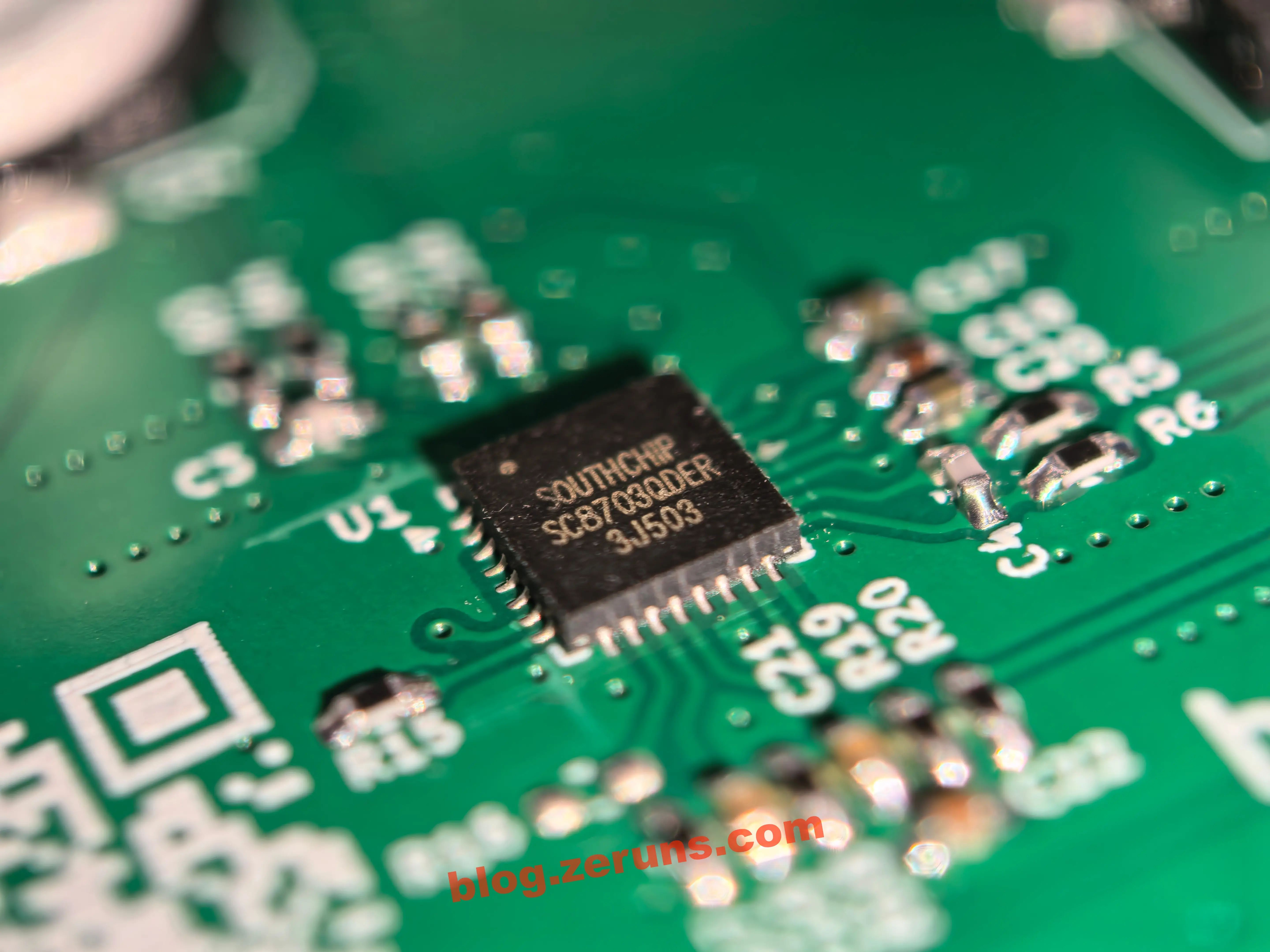

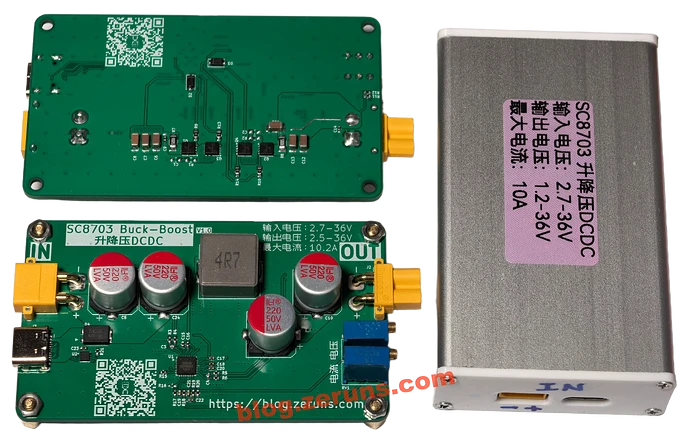

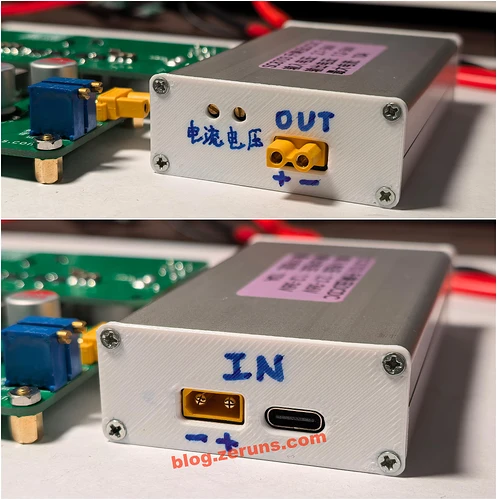

实物图片

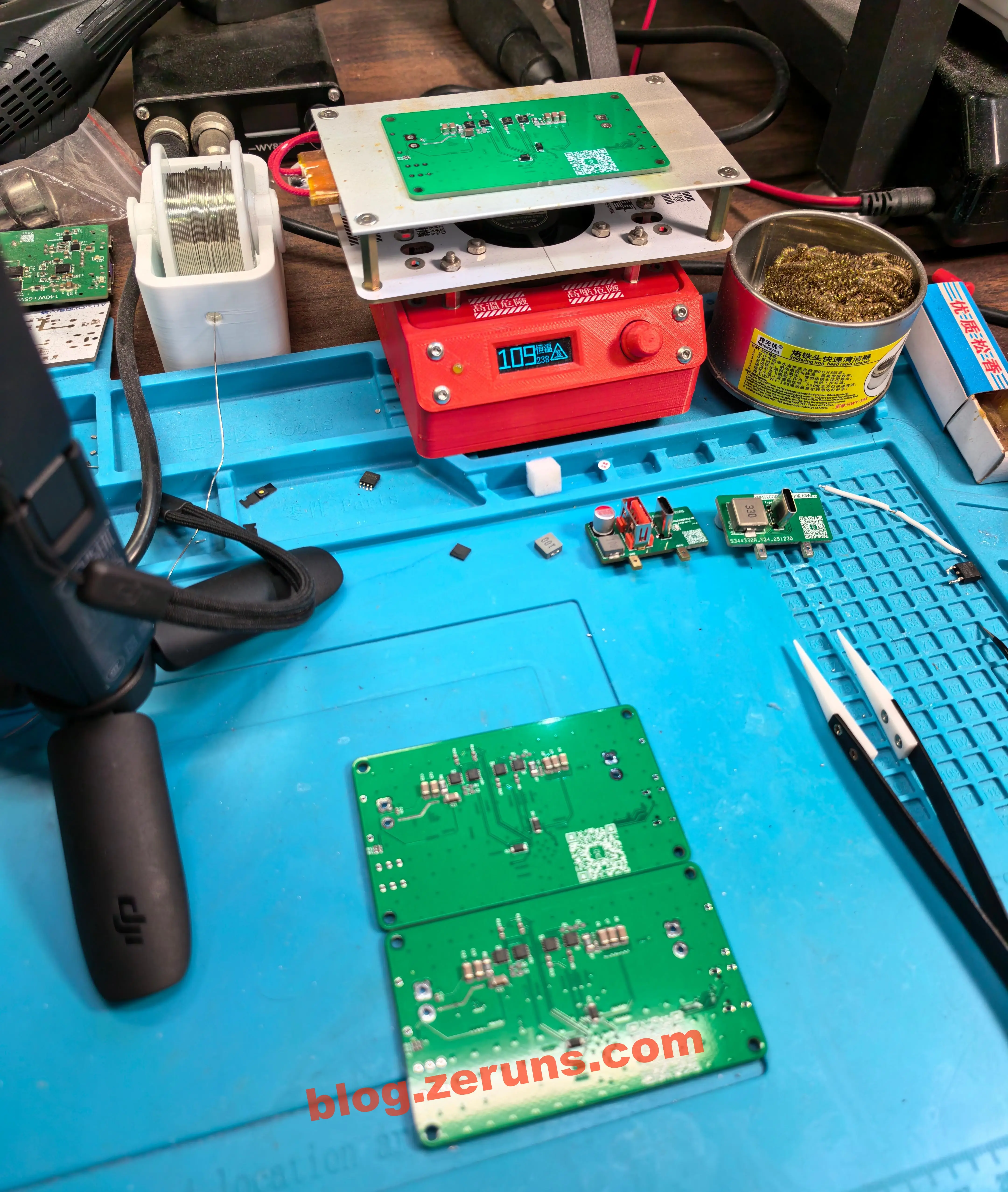

焊接过程

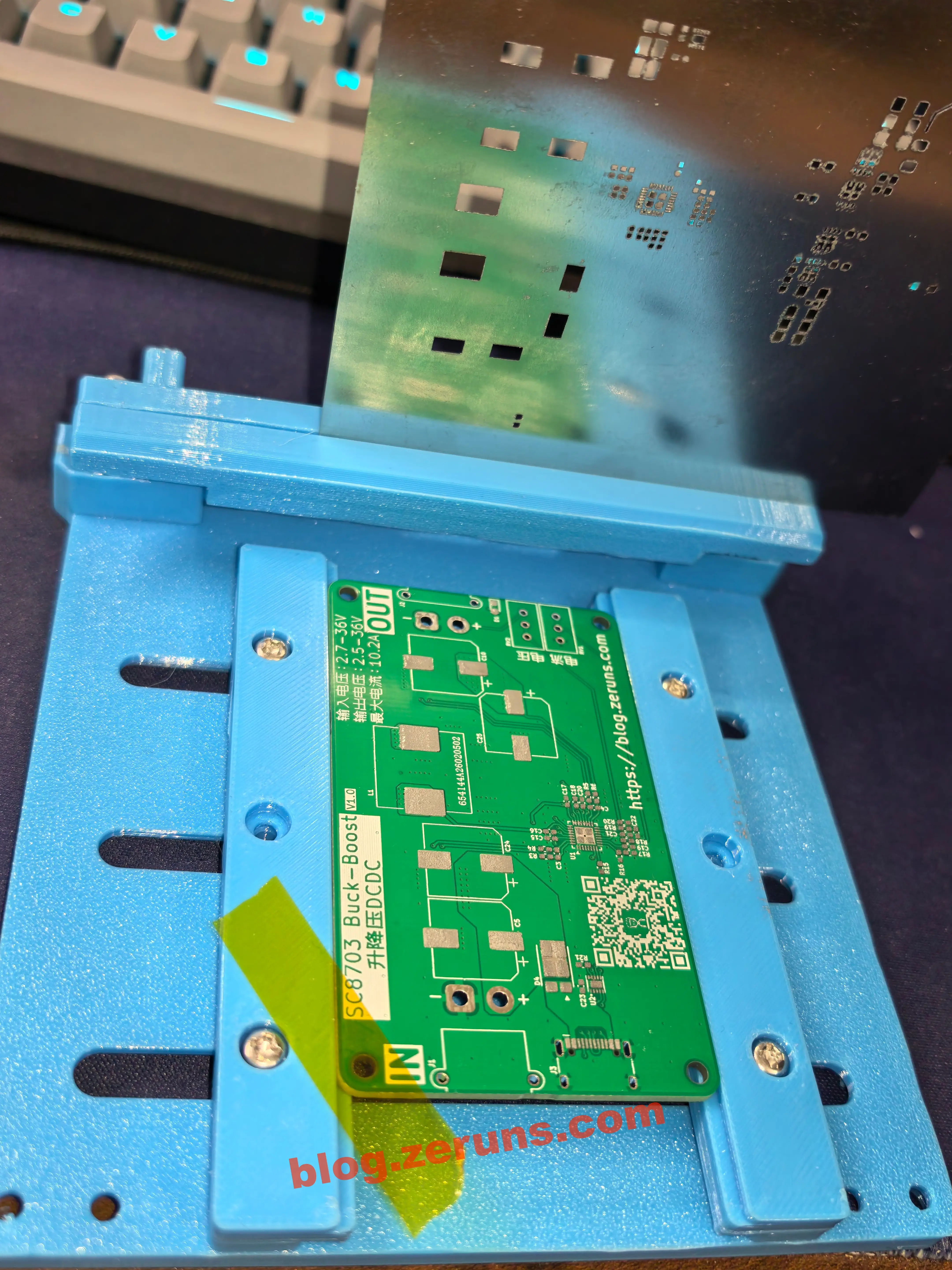

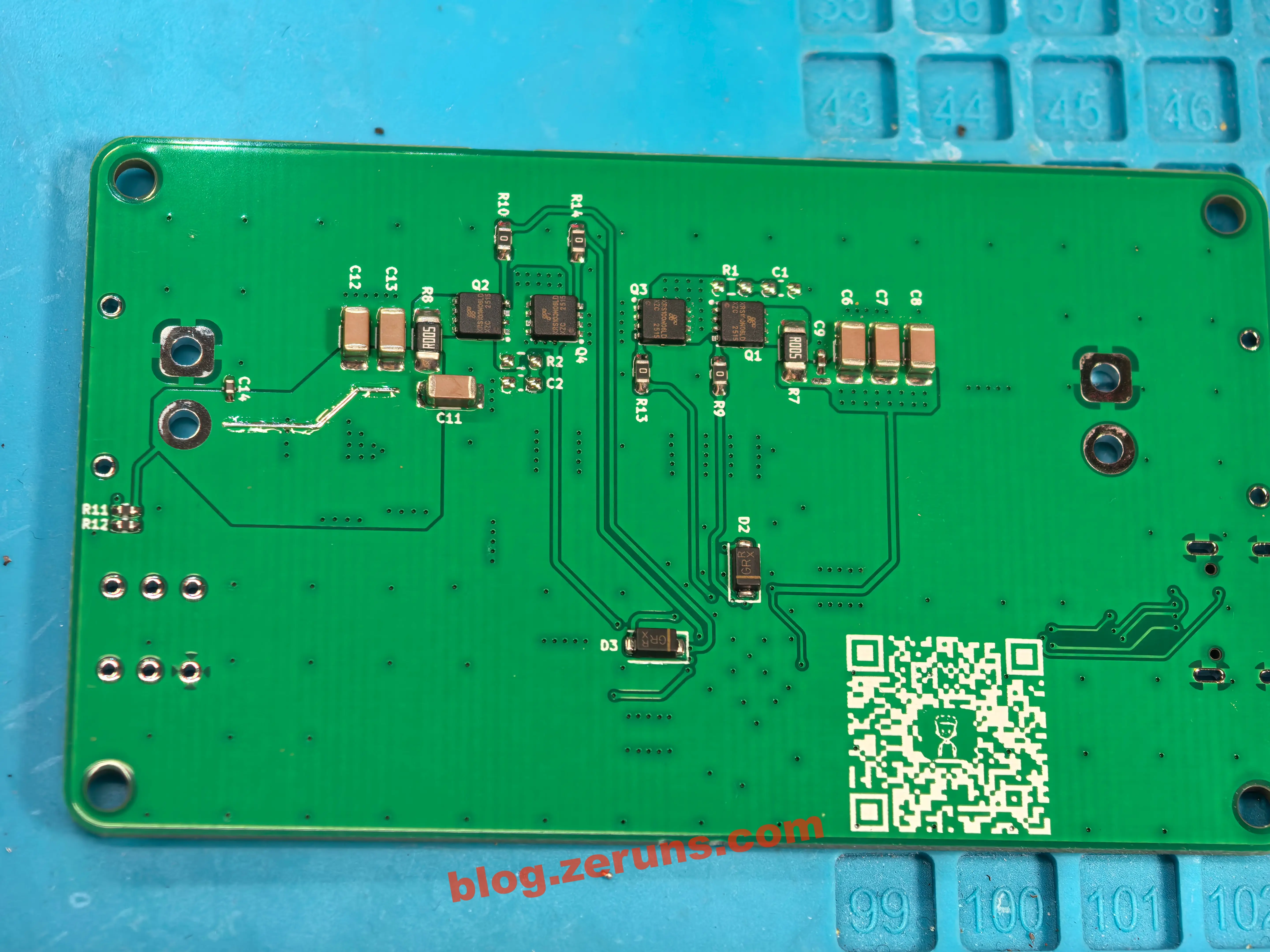

用我提供的钢网文件去某宝打个10x10的钢网大概15元,然后自己3D打印一个刷锡膏的夹具,把钢网和PCB固定并对好位置,刷上锡膏,接着对照着交互式BOM表放好元器件,接着放上加热台或回流焊炉即可,建议先贴底层再贴顶层。






测试

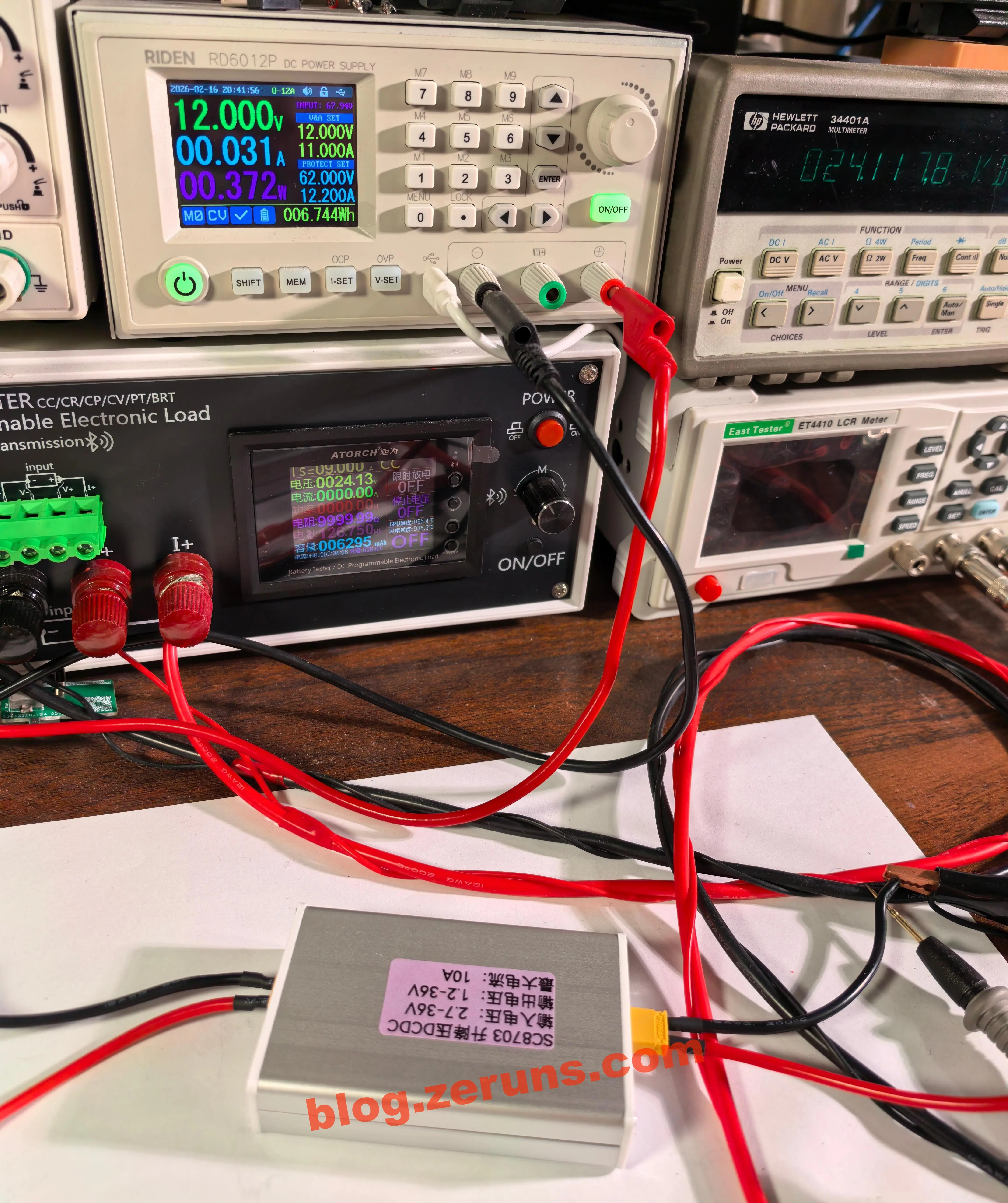

通电测试,输入12V,输出24V,空载功耗0.37瓦左右。

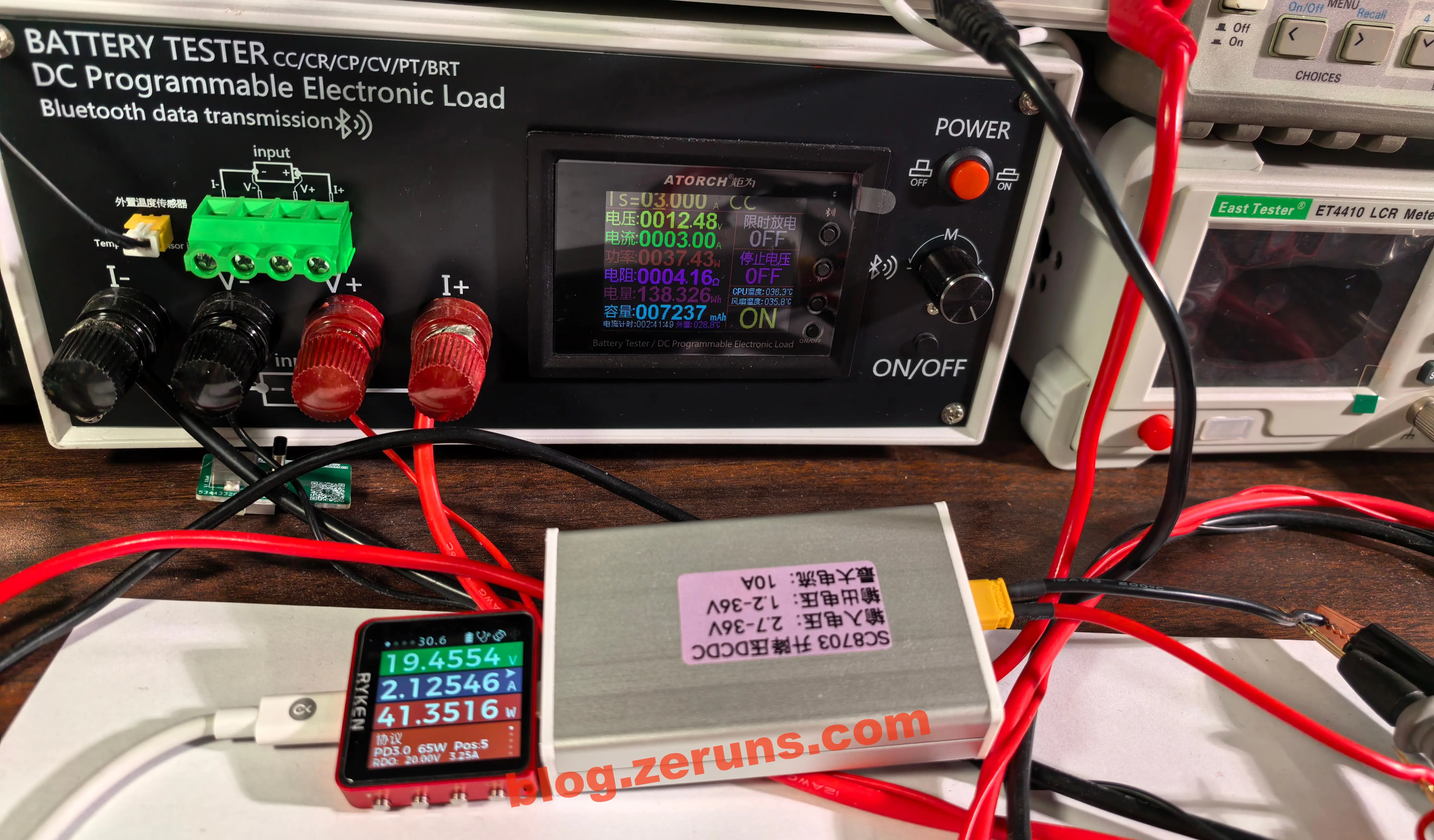

TypeC输入测试,使用65W的PD充电头,诱骗出20V。

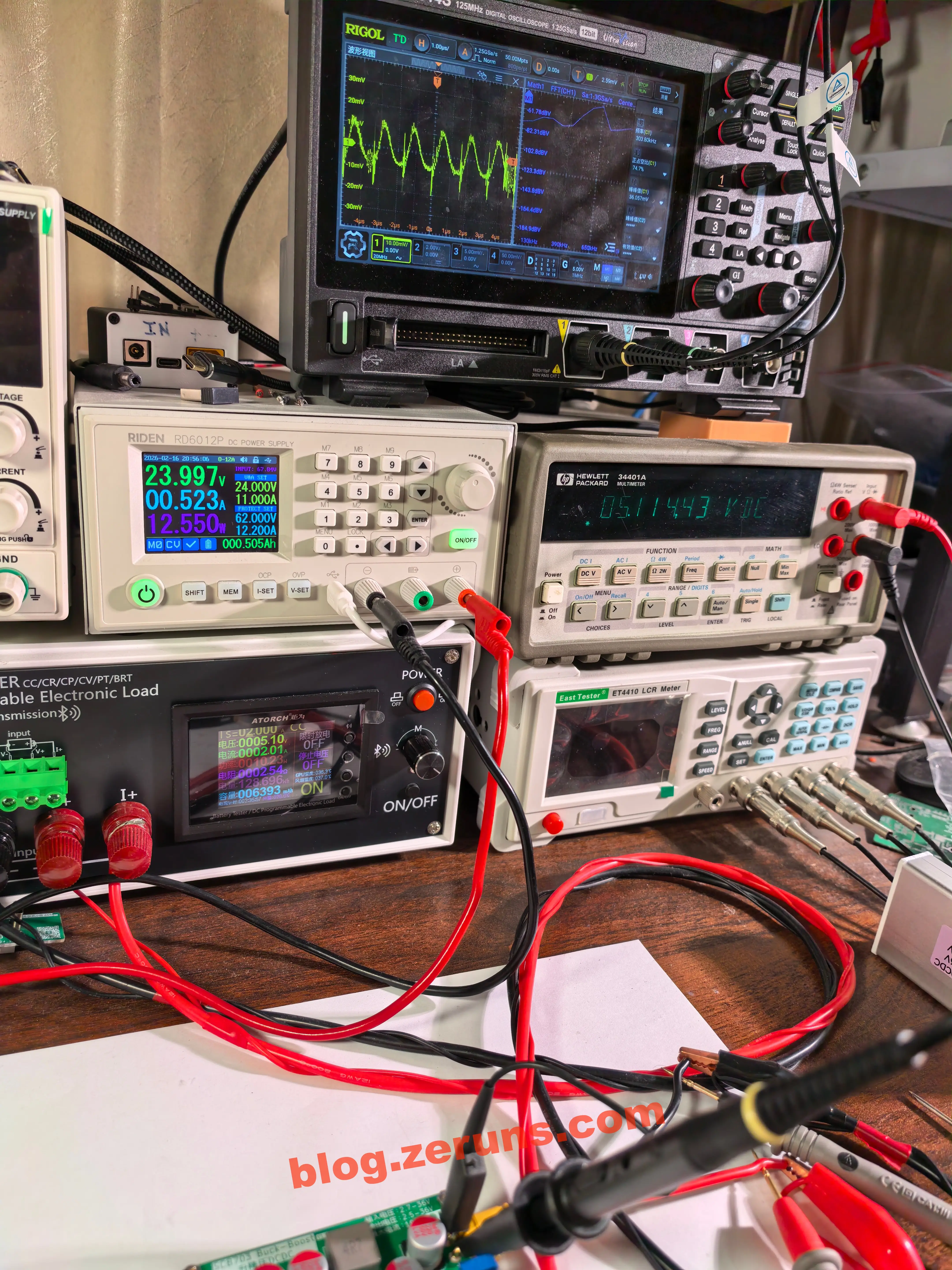

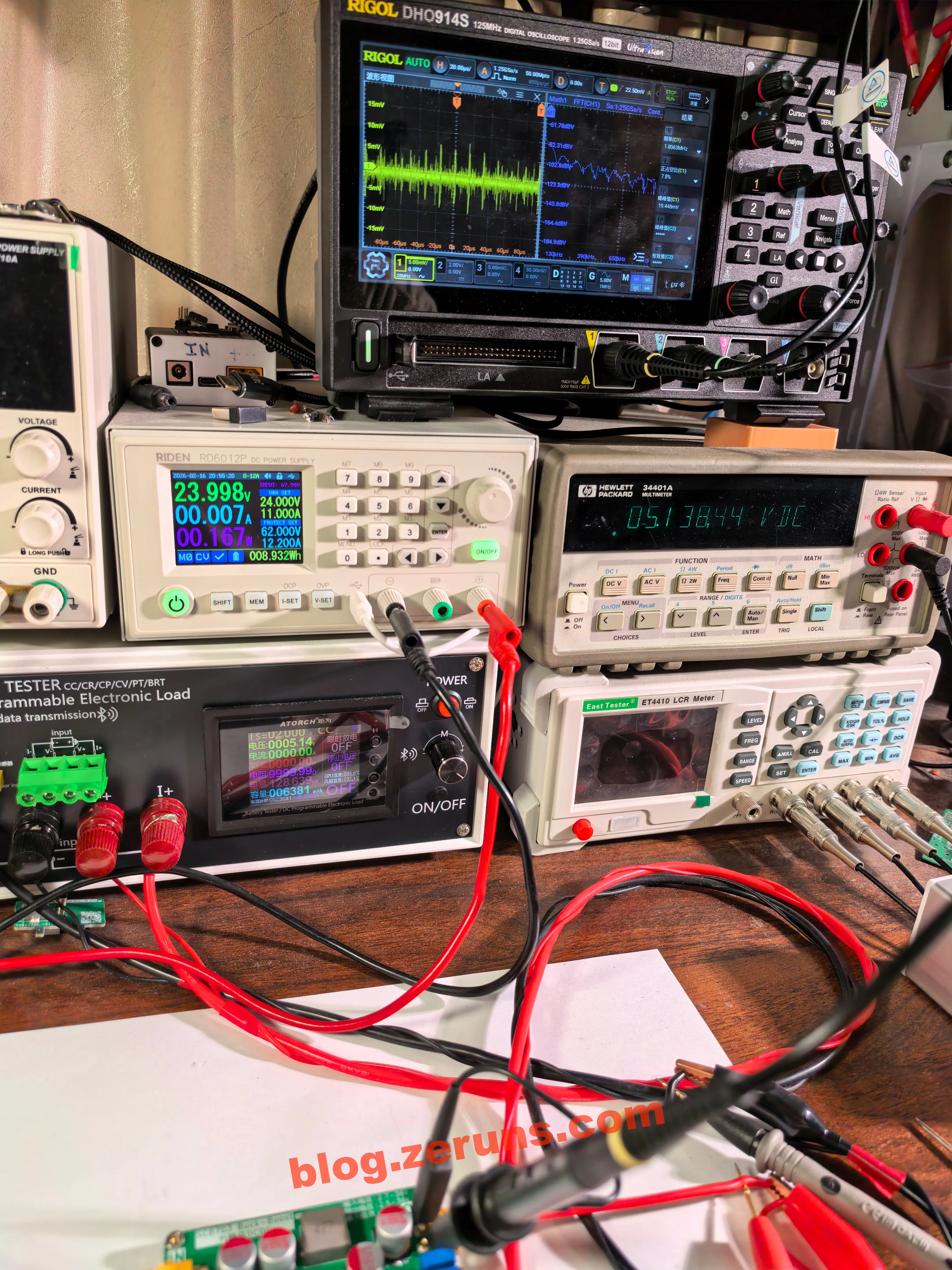

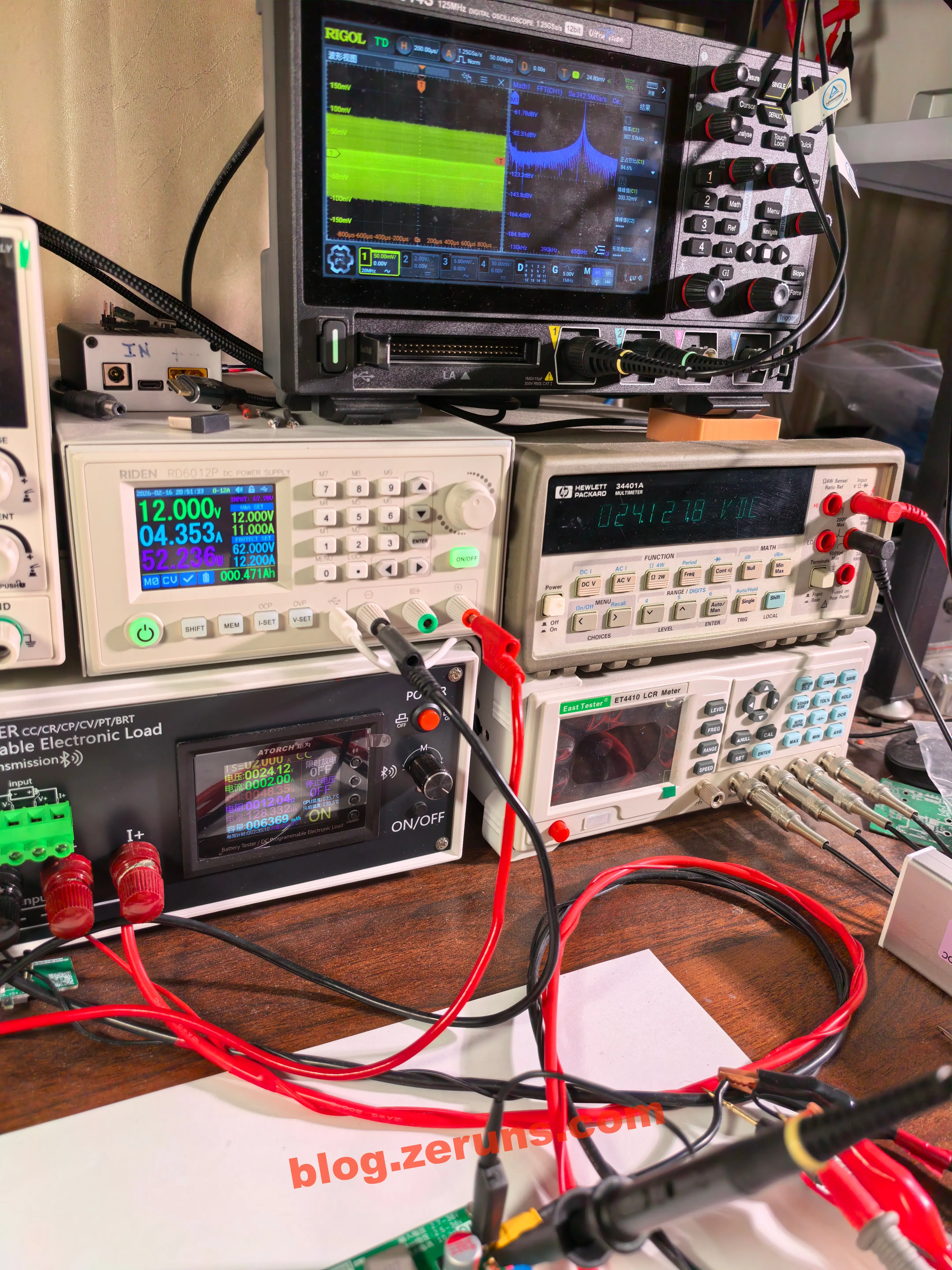

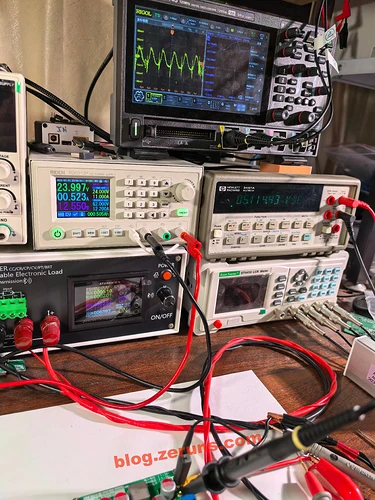

转换效率测试

睿登RD6012P数控可调电源简单开箱评测:https://blog.zeruns.com/archives/740.html

测得最高转换效率95.45%

输入电压(V) 输入电流(A) 输入功率(W) 输出电压(V) 输出电流(A) 输出功率(W) 转换效率(%)
35.999 0.752 27.071 24.130 1.000 24.130 89.14%

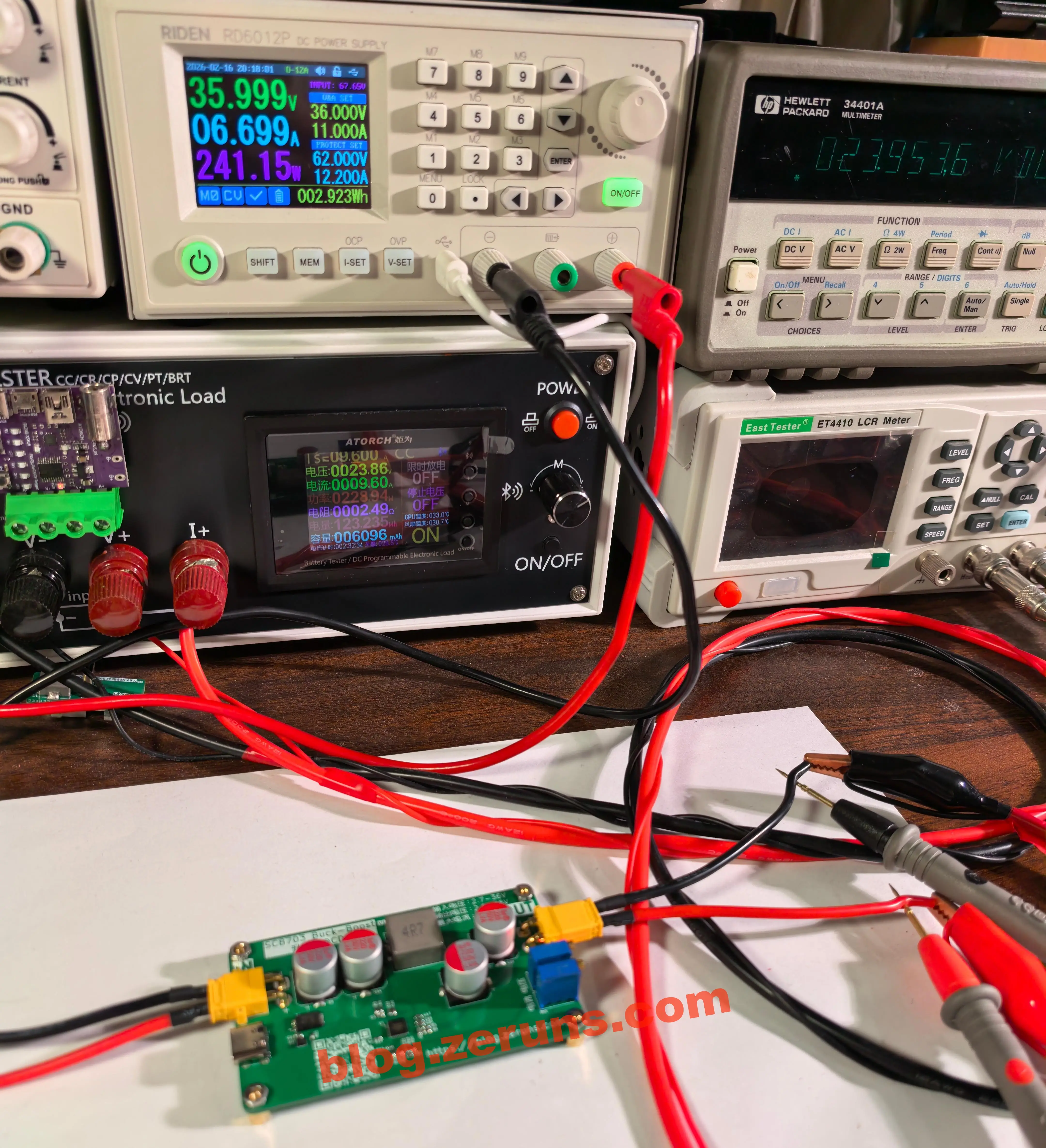

35.999 6.699 241.157 23.954 9.600 229.955 95.35%

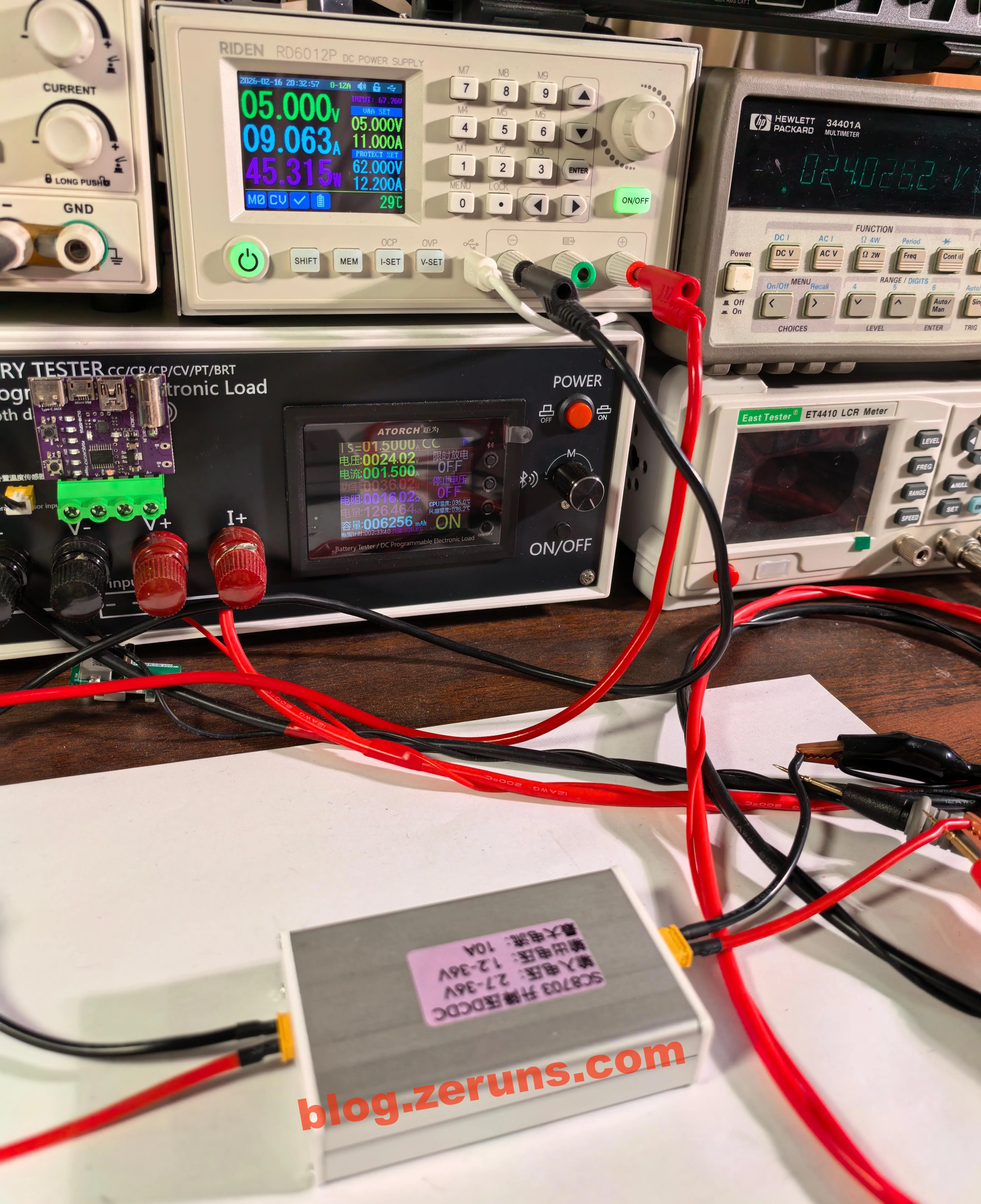

5.000 9.063 45.315 24.028 1.500 36.042 79.54%
5.000 8.520 42.600 12.054 3.000 36.162 84.89%
12.000 4.382 52.584 5.230 9.000 47.070 89.51%
11.999 8.753 105.027 24.048 4.000 96.192 91.59%
5.000 9.803 49.015 19.990 2.000 39.980 81.57%
5.000 5.063 25.315 21.116 1.000 21.116 83.41%
11.999 6.705 80.453 35.477 2.000 70.954 88.19%
35.999 3.459 124.521 11.998 9.510 114.097 91.63%
35.999 1.839 66.202 12.023 5.000 60.116 90.81%
35.999 9.288 334.359 35.460 9.000 319.141 95.45%

MOS驱动波形

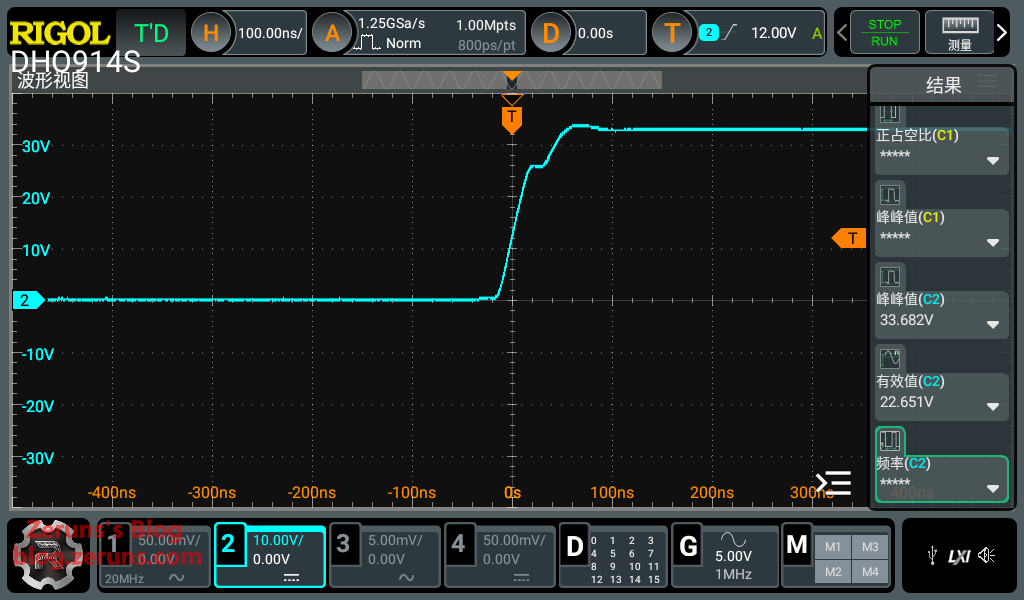

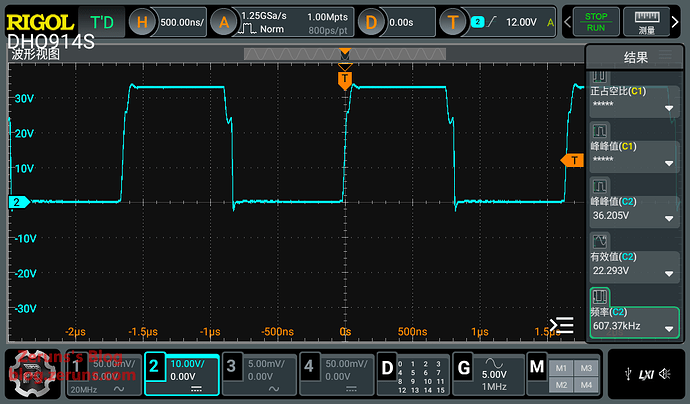

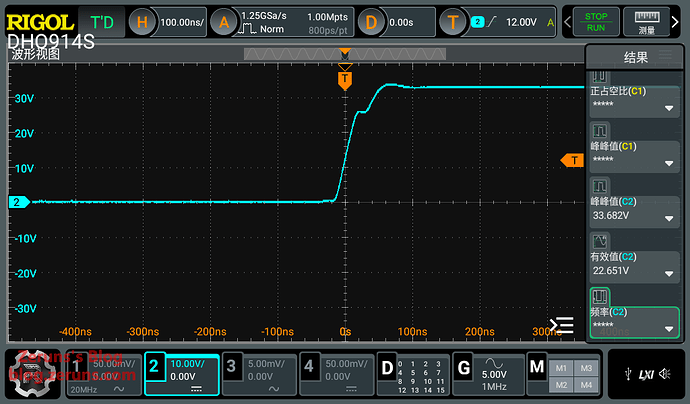

输入侧(Buck部分)MOS上管栅极对地波形,开关频率607kHz,周期1.65微秒左右,米勒平台持续时间20nS左右,正常,驱动波形比较干净,没有振铃,过冲很小。

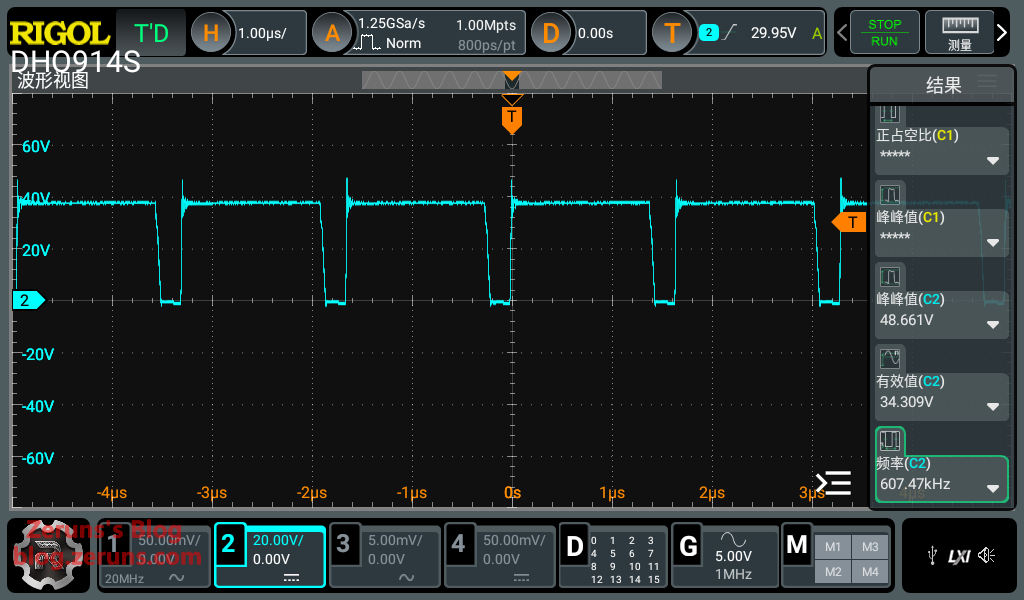

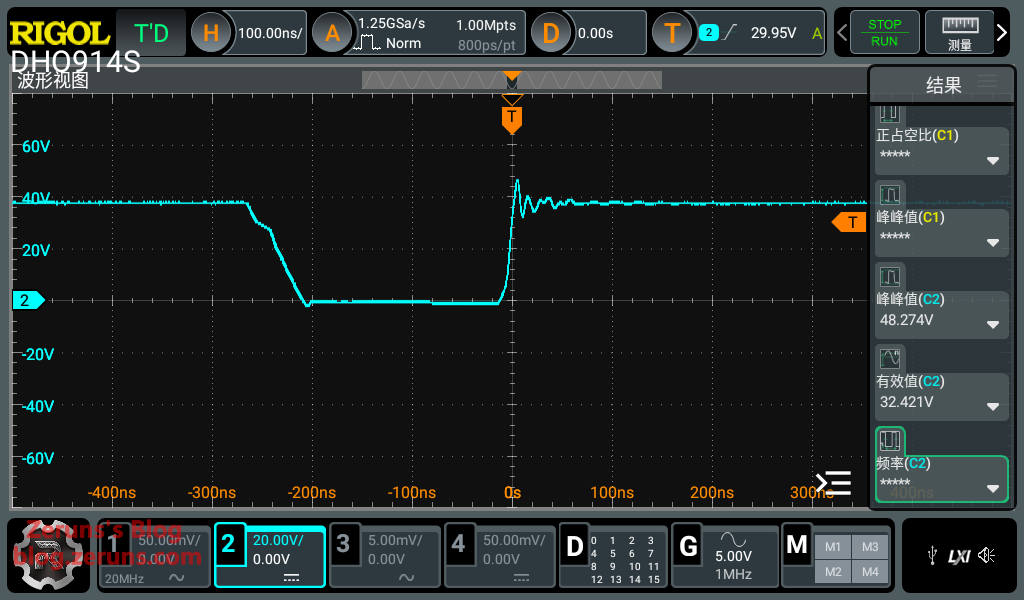

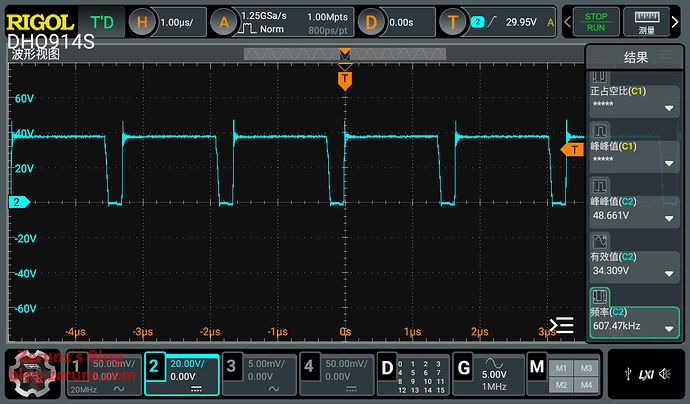

输出侧(Boost部分)MOS上管栅极对地波形,开关频率607kHz,周期1.65微秒左右,MOS开启时存在过冲和振铃,应该是驱动走线不合理的问题。

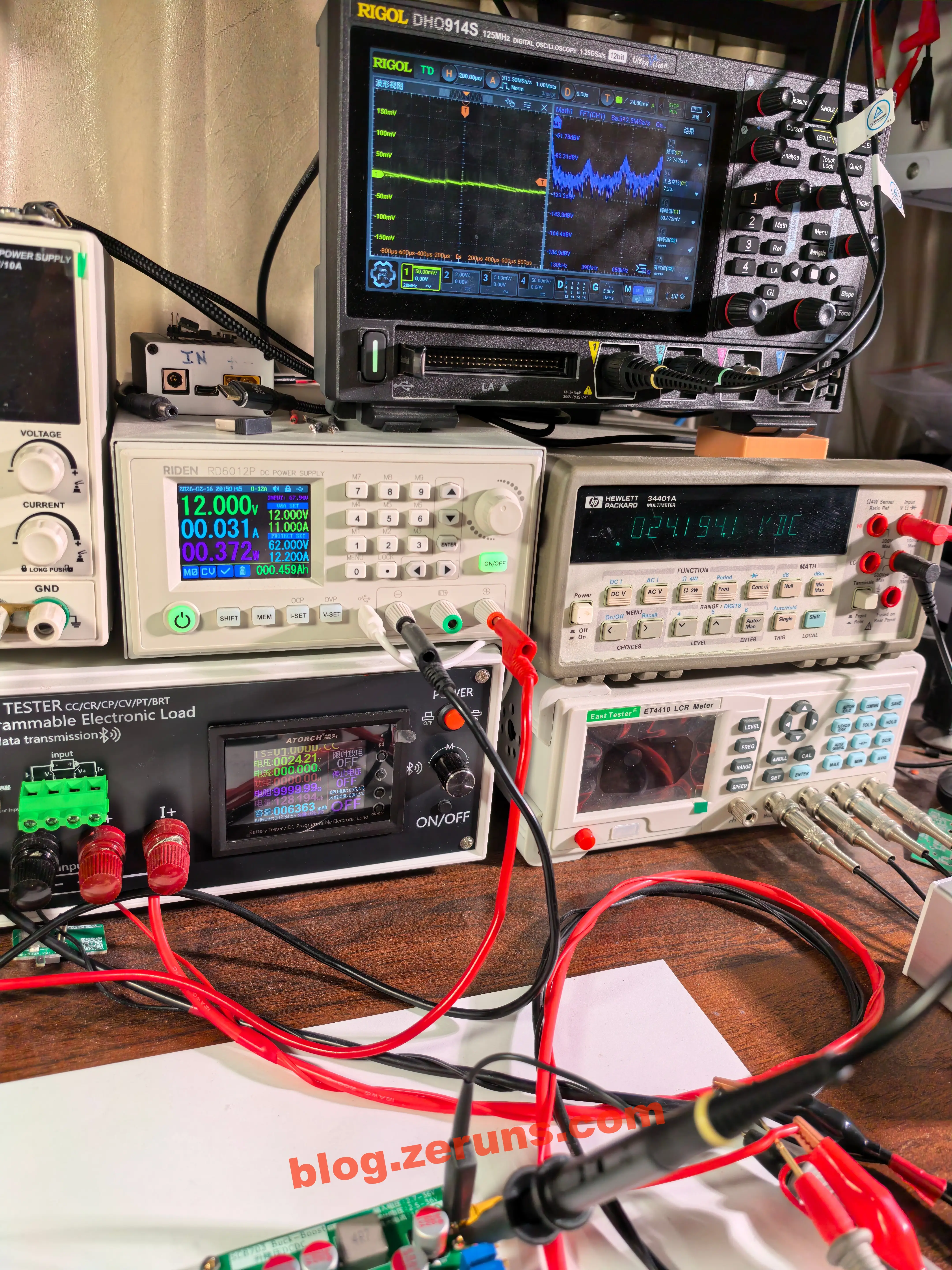

纹波测试

普源(RIGOL) DHO914S示波器 简单开箱评测:https://blog.zeruns.com/archives/764.html

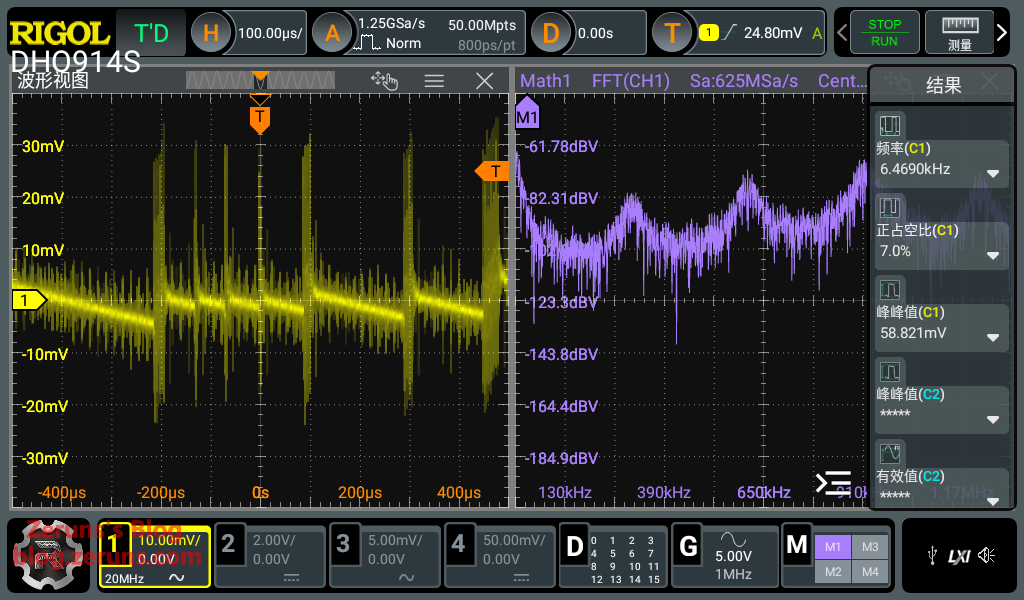

输入12V,输出24V空载时,测得纹波峰峰值60mV左右。

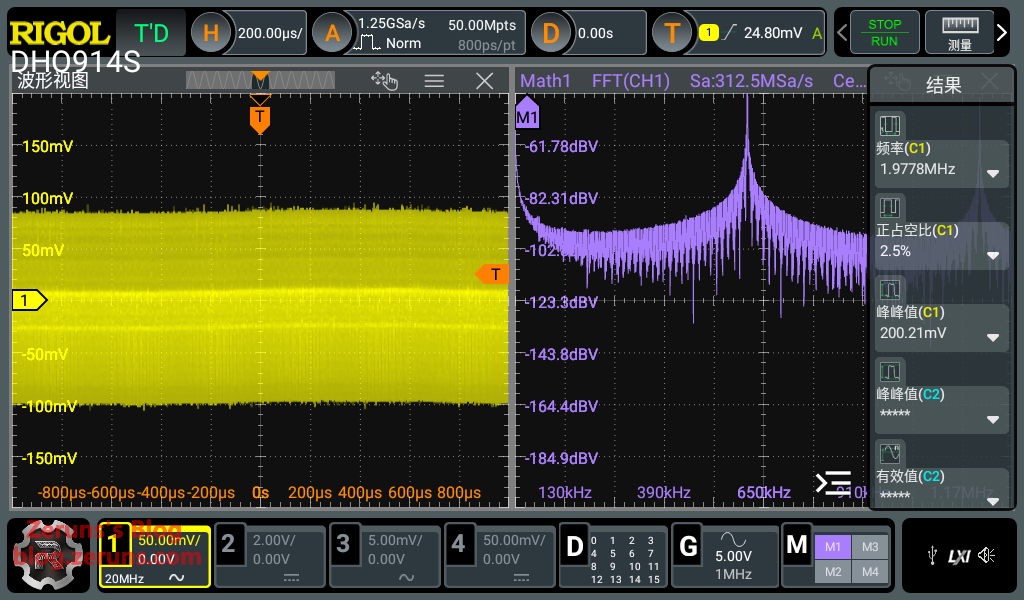

输入12V,输出24V/2A时,测得纹波峰峰值200mV左右。

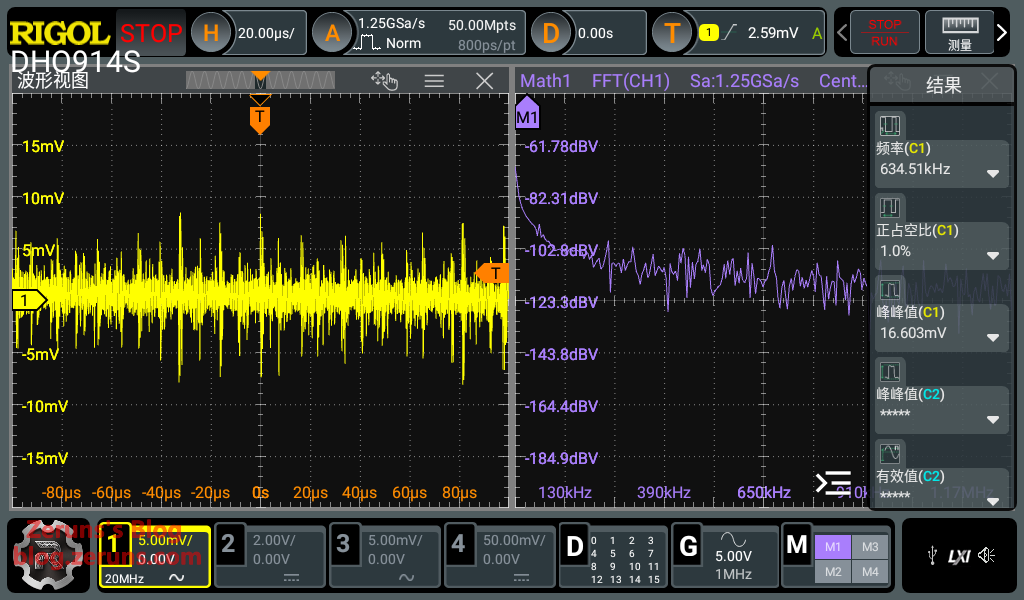

输入24V,输出5V空载时,测得纹波峰峰值16mV左右。

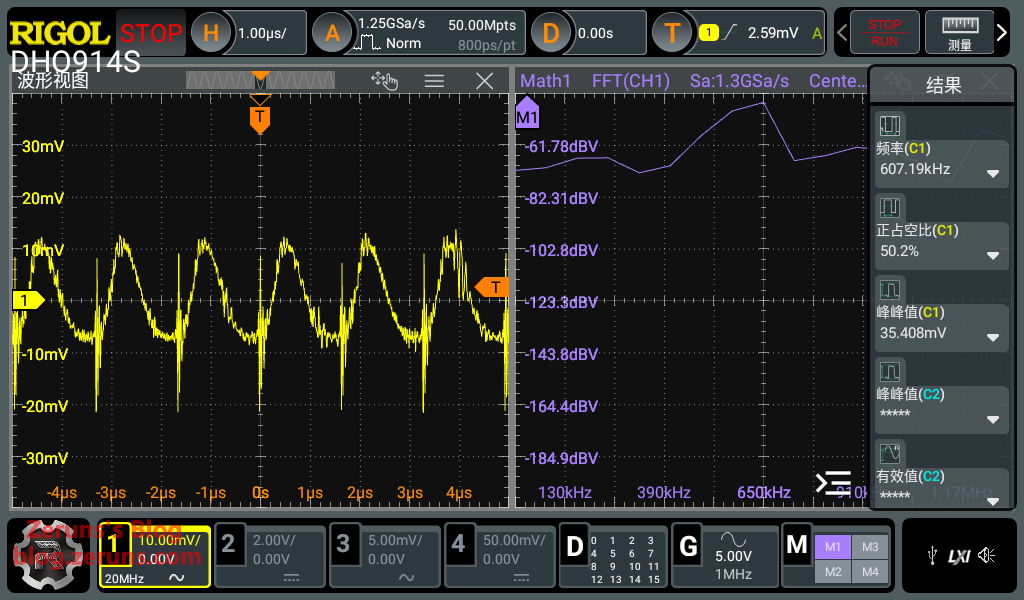

输入24V,输出5V/2A时,测得纹波峰峰值35mV左右。

发热情况热成像

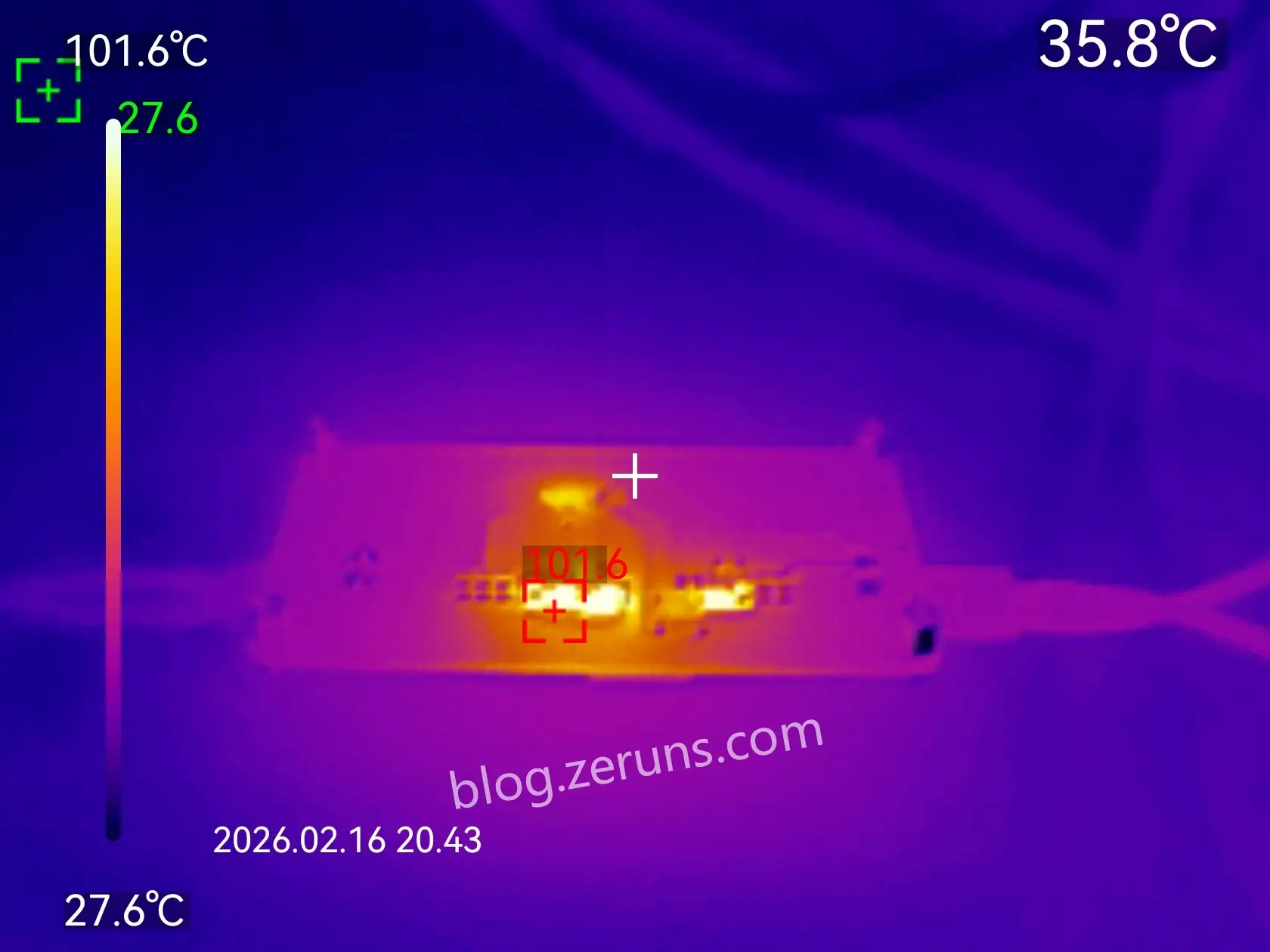

不加任何散热,输入36V,输出24V/9.5A时MOS管温度5秒升到100℃以上。底面热成像图如下。

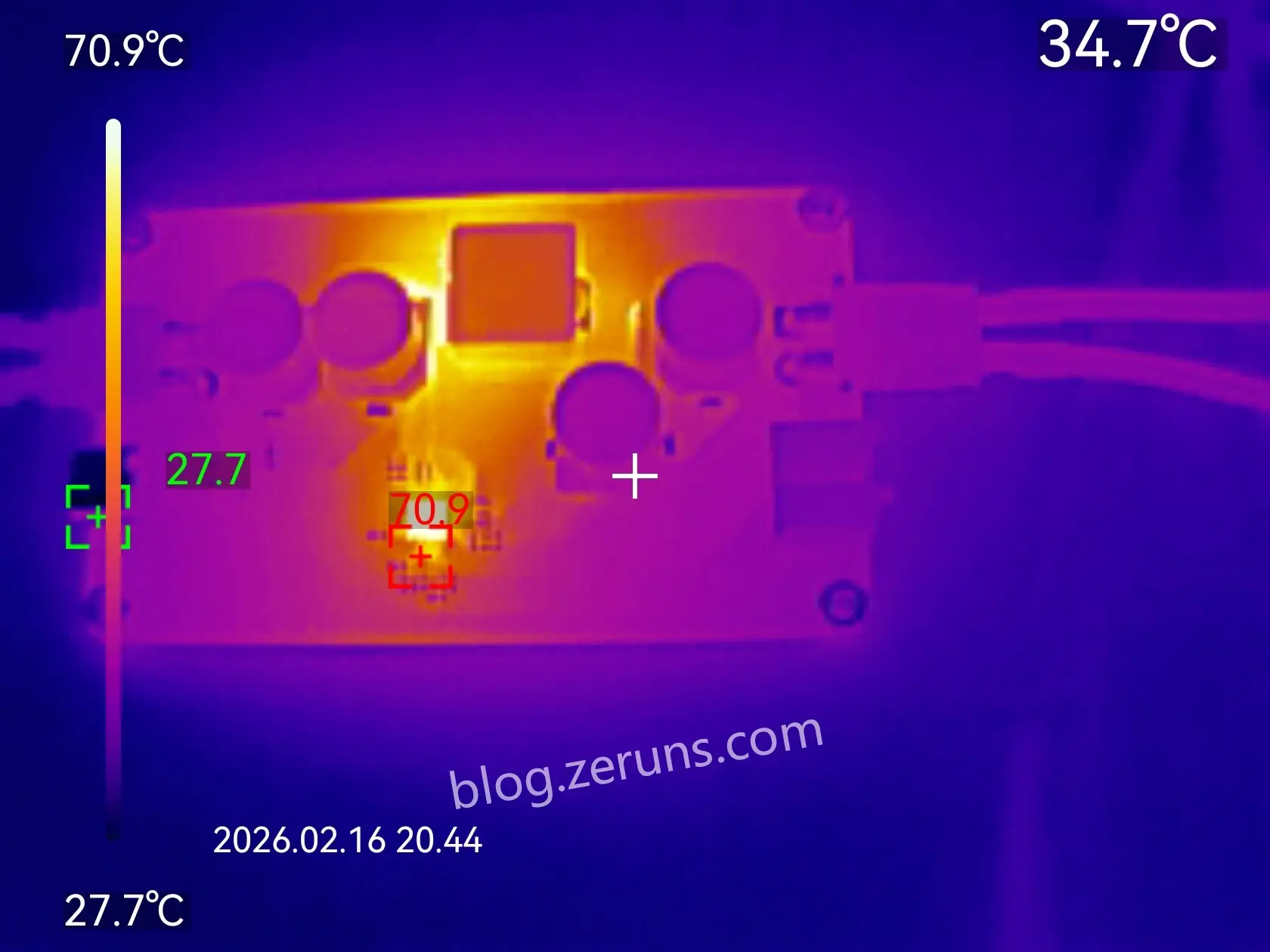

正面热成像图,SC8703芯片温度70度以上。

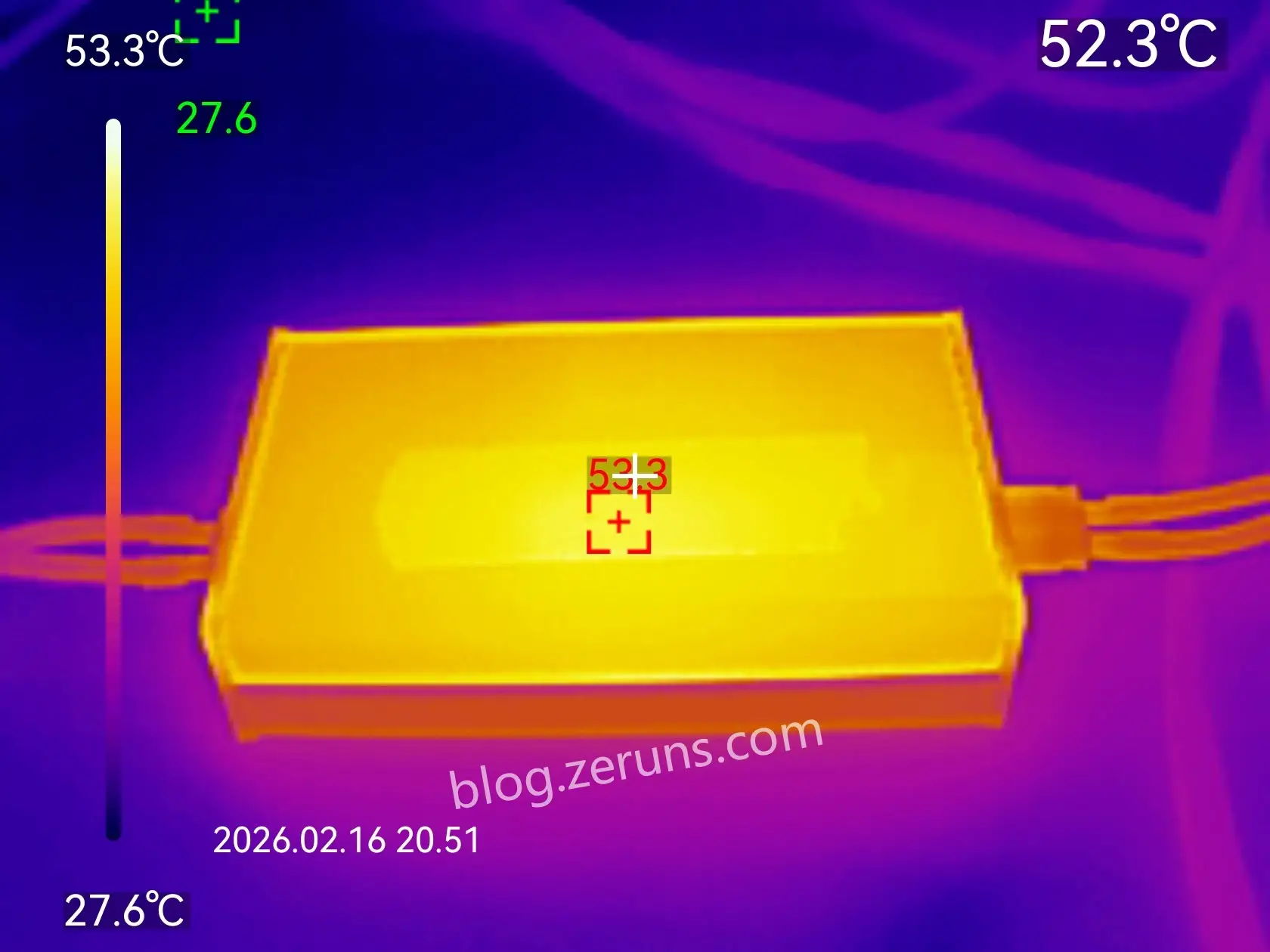

装上铝合金外壳后的热成像图,由于铝合金有点反光,避免影响测量结果所以在中间贴了个胶布,测得MOS管接触的那一面最高温度53℃左右。


资料下载地址

提供的资料有 KICAD项目文件、Gerber制板文件、详细BOM表(表里有元器件购买地址和价格)、顶层和底层拼一起的钢网文件、贴片丝印图、交互式BOM表(焊接辅助)、用到的芯片的数据手册文件、PCBA和外壳3D模型 等。
