ZGRL-80 Lámpara de iluminación / Lámpara portátil COB de bolsillo: Análisis detallado de desmontaje y diseño del circuito. Desmontamos una lámpara de relleno con parámetros presuntamente falsificados para que la vean.
Vídeo de desmontaje: https://www.bilibili.com/video/BV1BR3bztE32/
Introducción

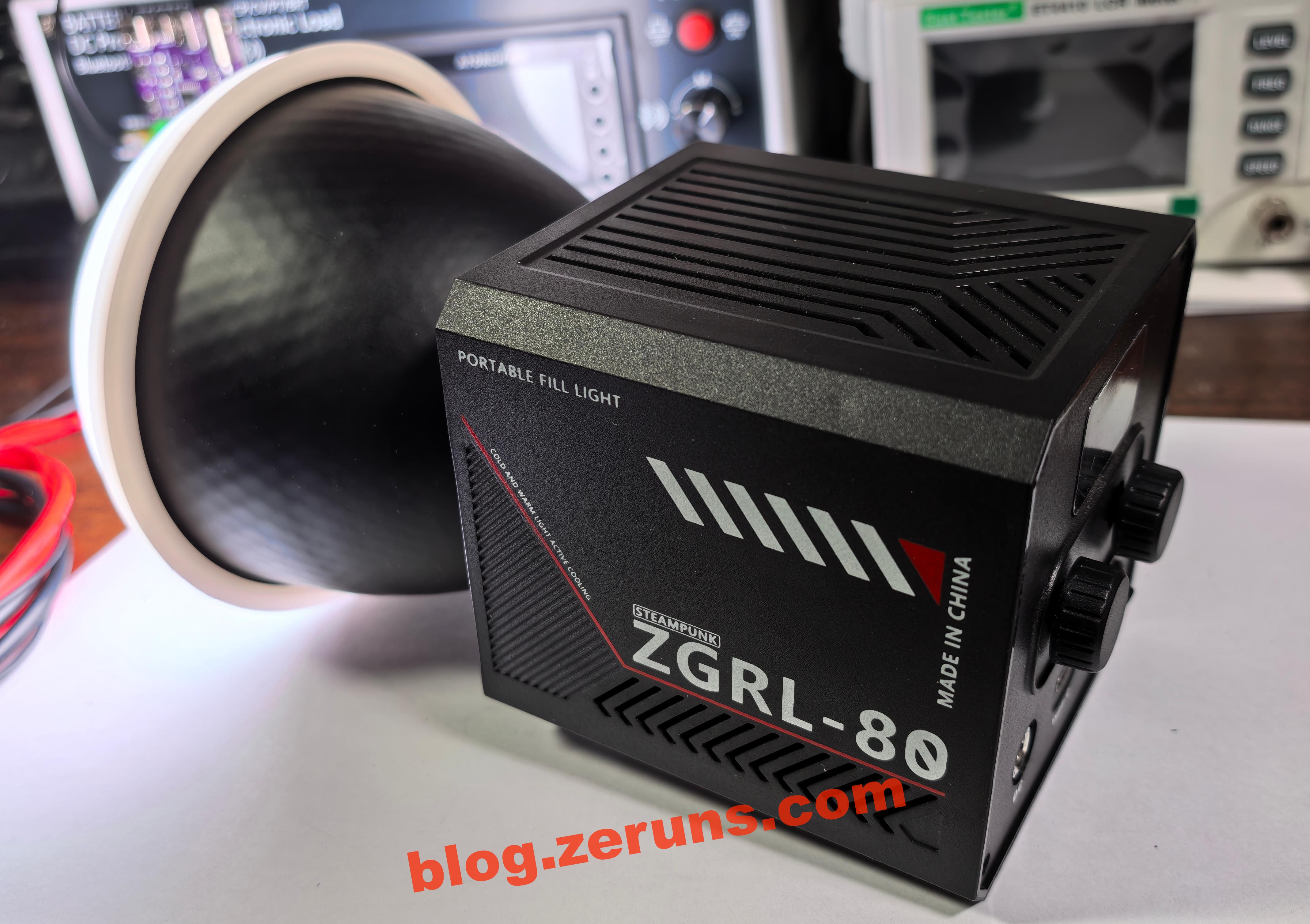

El 2024.12.16 compré en la tienda oficial de Biyos en Tmall una ZGRL-80 lámpara de relleno por 188 yuanes. Sus parámetros anunciados eran: potencia de 80W, soporte para carga rápida PD de 65W (parámetro falsificado en pruebas reales) y batería de 10,000mAh.
Al presentar una queja a través del servicio al cliente de Taobao, solo recibí un cupón de descuento de 100 yuanes. No hubo sanciones para el vendedor, el producto sigue en venta normalmente, y la única modificación fue eliminar la frase “soporte para carga rápida PD de 65W”.
Grupo de QQ para intercambio técnico de electrónica/microcontroladores: 2169025065
- Fuente de alimentación digital Buck-Boost de rectificación sincrónica basada en STM32, código abierto: https://blog.zeruns.com/archives/791.html
- Docking station Type-C de código abierto con 4 puertos USB-A a 10Gbps + tarjeta de red a 2.5G + lector de tarjetas: https://blog.zeruns.com/archives/868.html
- Módulo de carga rápida PD3.1 de 140W+65W con conversión de voltaje (2C+1A), IP6557+IP6538, cargador de escritorio de 205W: https://blog.zeruns.com/archives/801.html
Parámetros falsificados

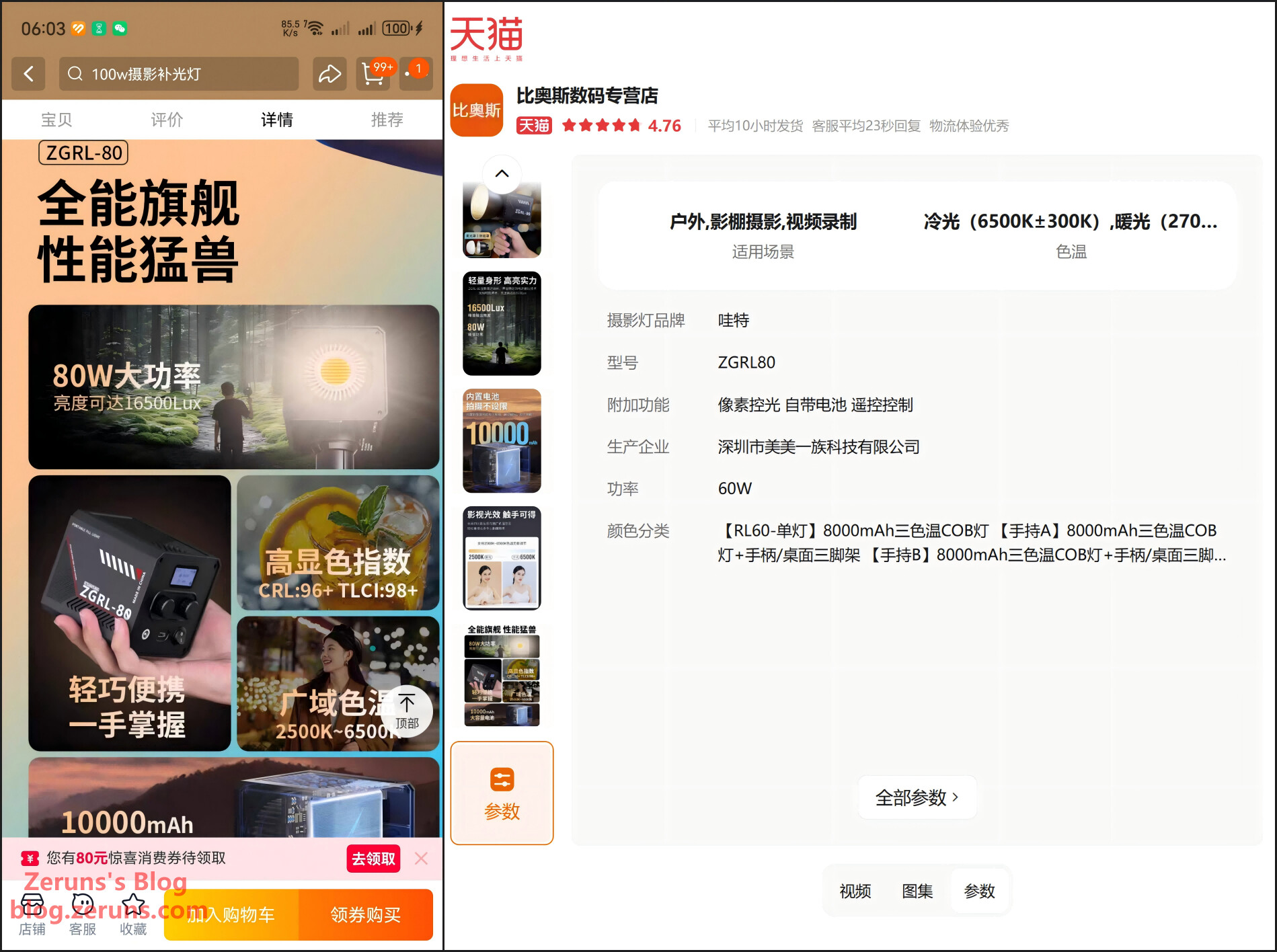

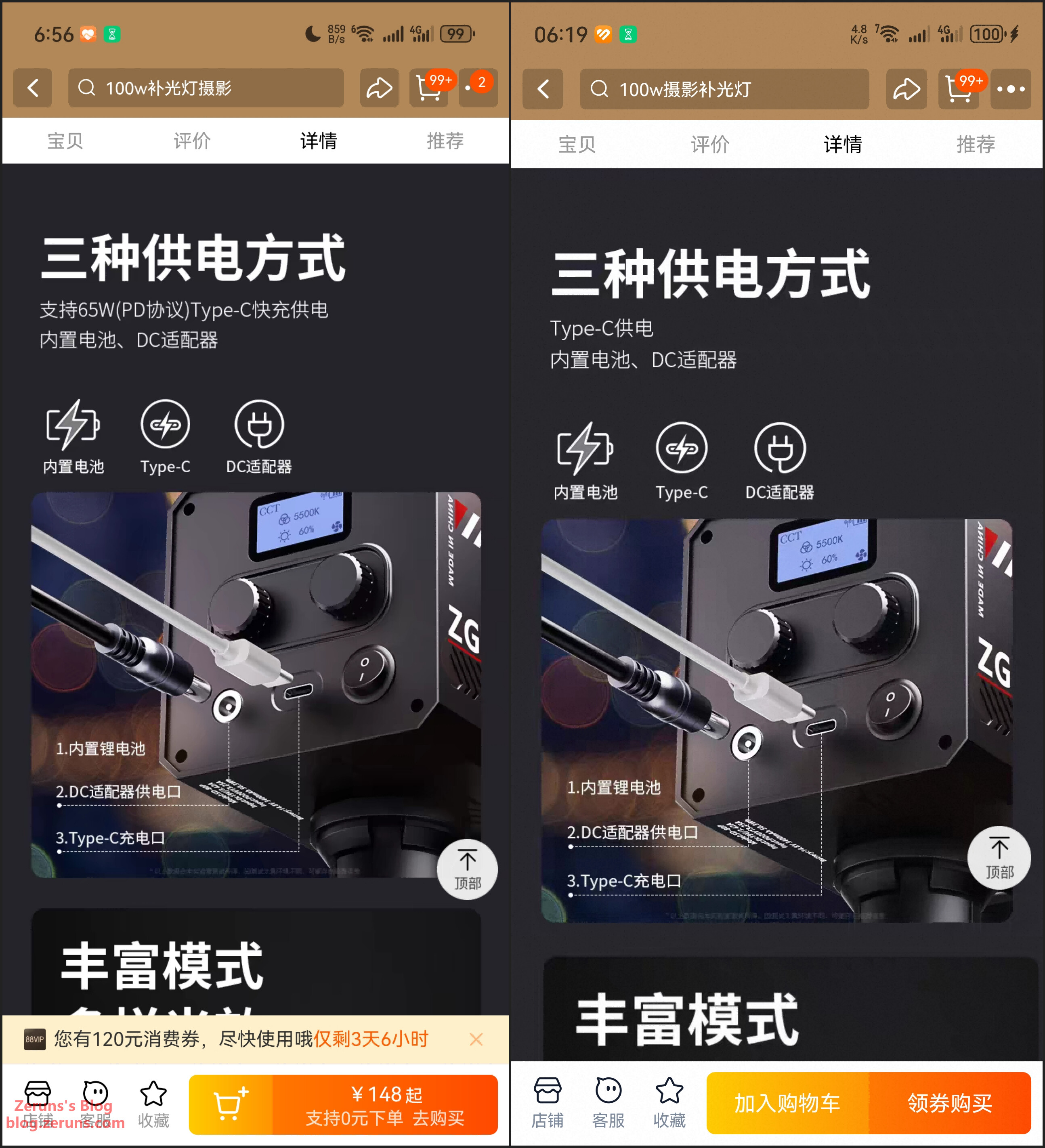

En el momento de la compra (2024.12.16), la página de detalles del producto indicaba Soporte para carga rápida Type-C PD de 65W, pero hoy (2025.7.1) al escribir este artículo noté que la página cambió a Alimentación Type-C. ¿Esto equivale a reconocer indirectamente la publicidad engañosa? (Hay capturas de pantalla del pedido que prueban que no edité esto yo mismo)
Además, en la imagen de detalles del producto se menciona 80W de alta potencia, pero en los parámetros del producto se indica 60W, lo cual es contradictorio.
También se indica que el fabricante es: Shenzhen Meimei Yizu Technology Co., Ltd. (深圳市美美一族科技有限公司)

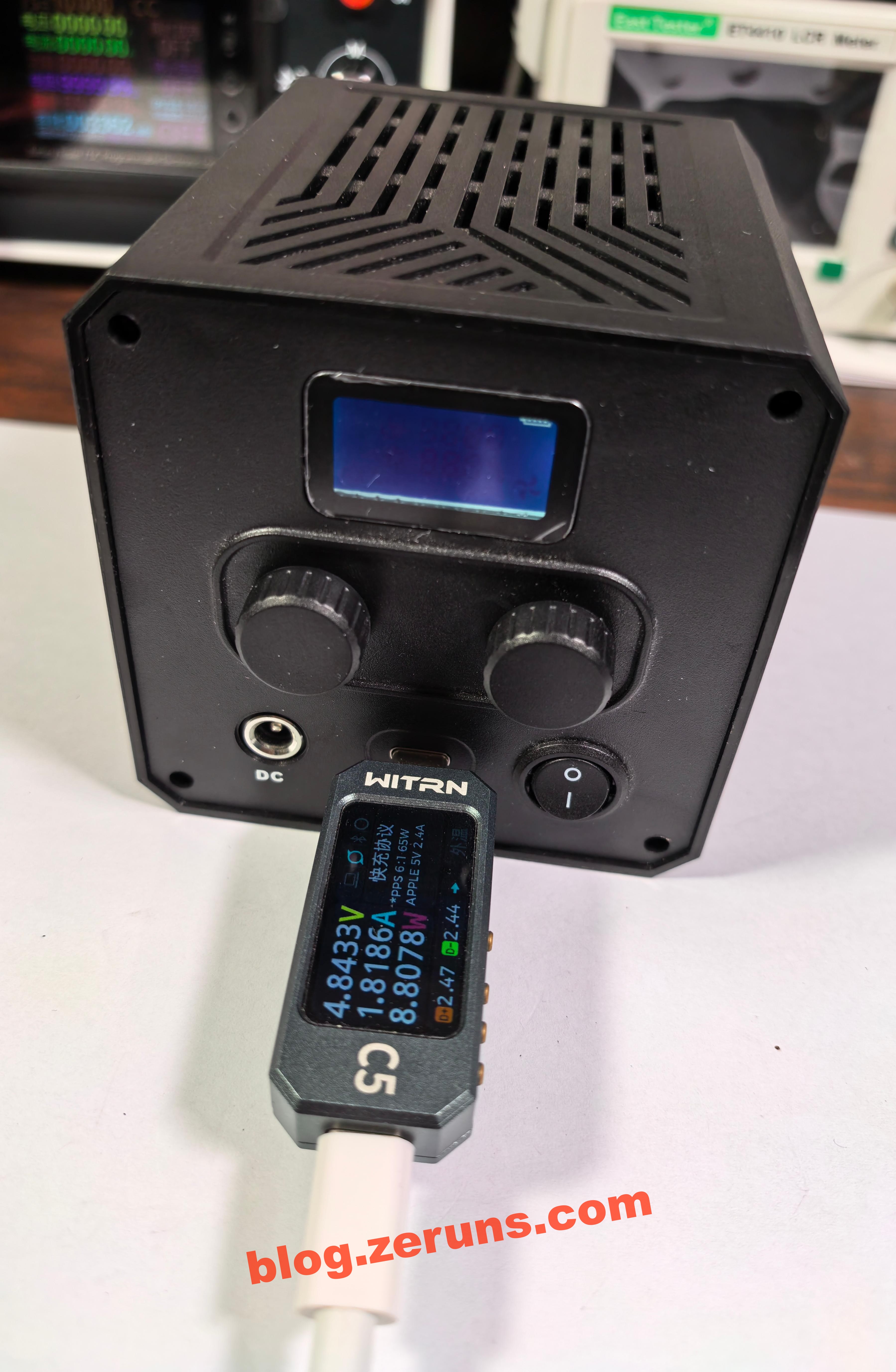

Al probar la carga con un cargador PD de 65W, la potencia real fue inferior a 5V2A, incluso con la luz encendida. (El desmontaje posterior confirma que no soporta carga rápida)

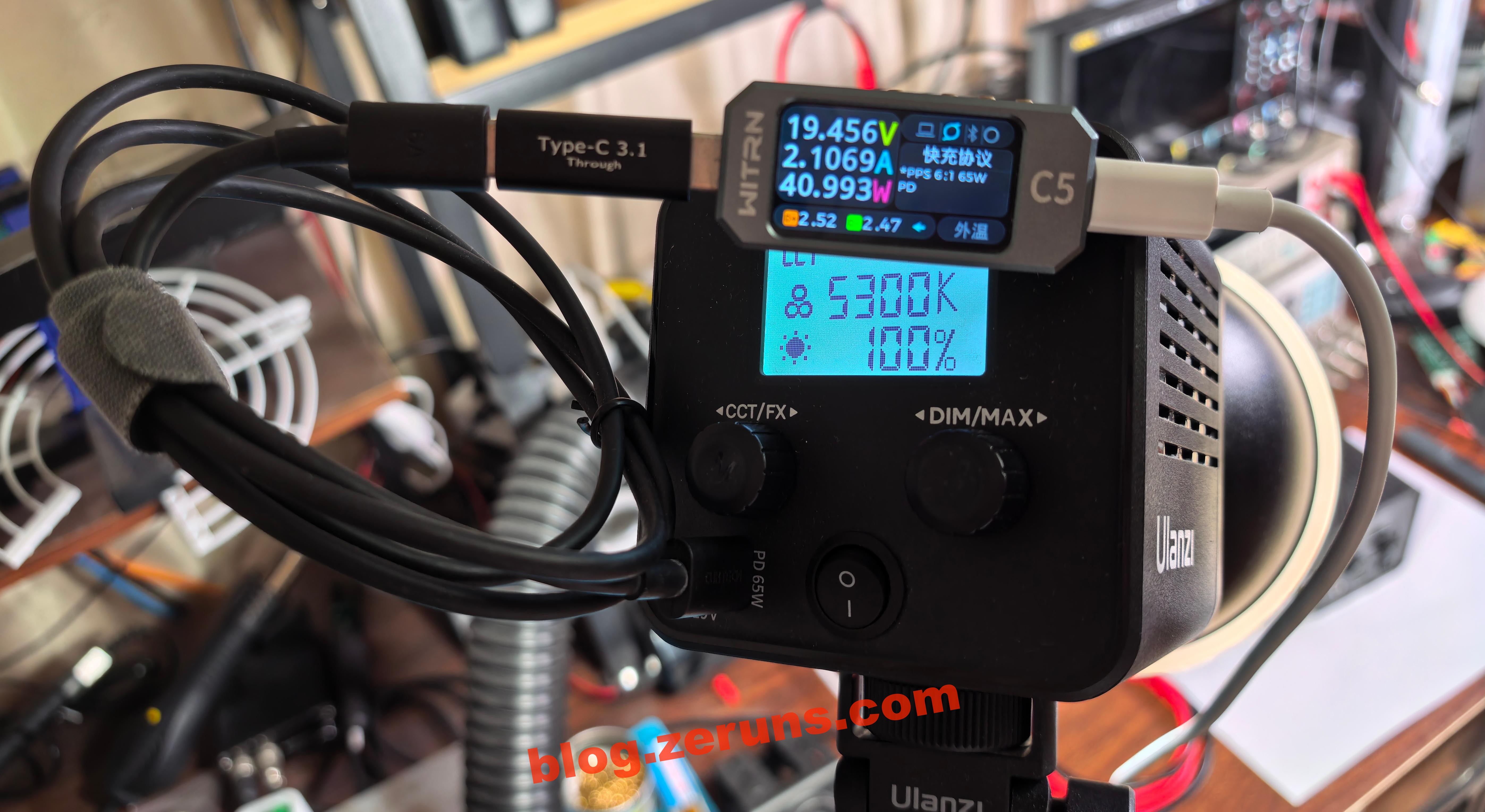

Otra lámpara de relleno que compré, también anunciada como soporte para carga PD de 65W, sí la soporta realmente, activando el protocolo PD a 20V. Como la lámpara es de 40W y la batería ya estaba cargada, la potencia mostrada fue de 40.9W.

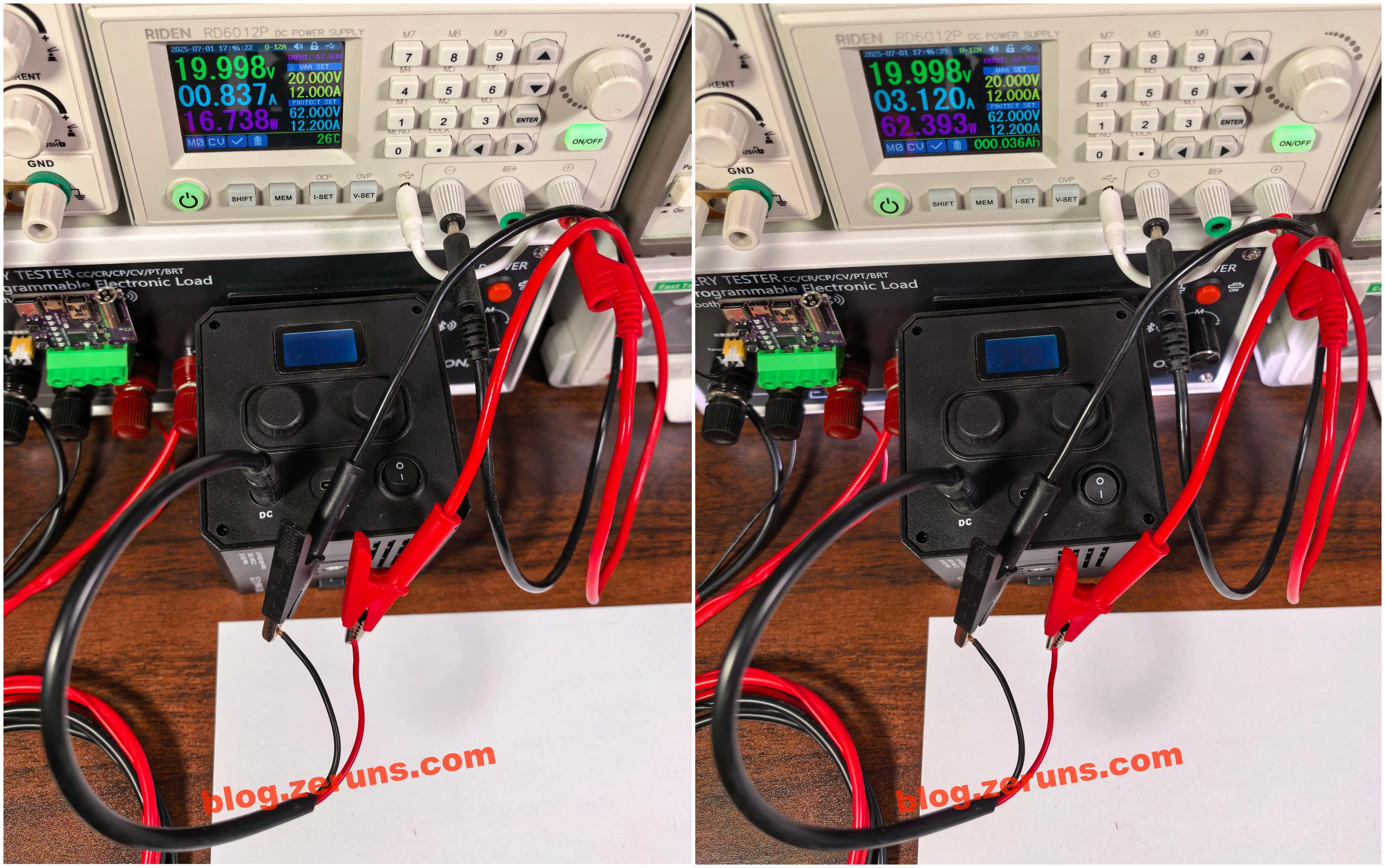

Al aplicar 20V al puerto DC de la ZGRL-80, la potencia de carga fue de 16.7W. Con la luz al 100% de brillo y temperatura de color intermedia, la potencia total de carga+lámpara fue de 62.3W. Esto indica que la potencia real de los LED es de aproximadamente 40W, otro parámetro falsificado.
Desmontaje

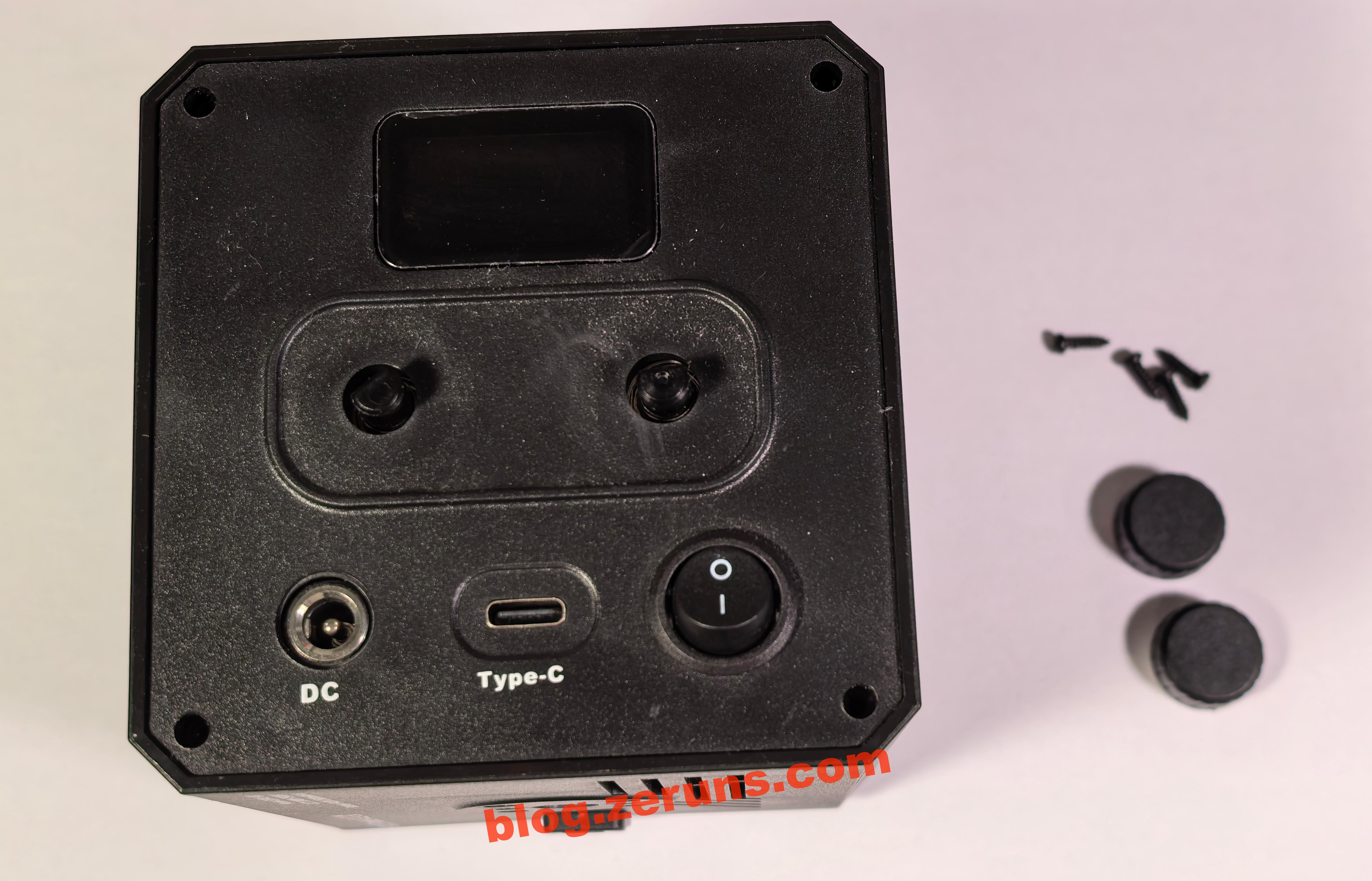

Retirar las dos perillas y quitar los cuatro tornillos en el lado de la pantalla.

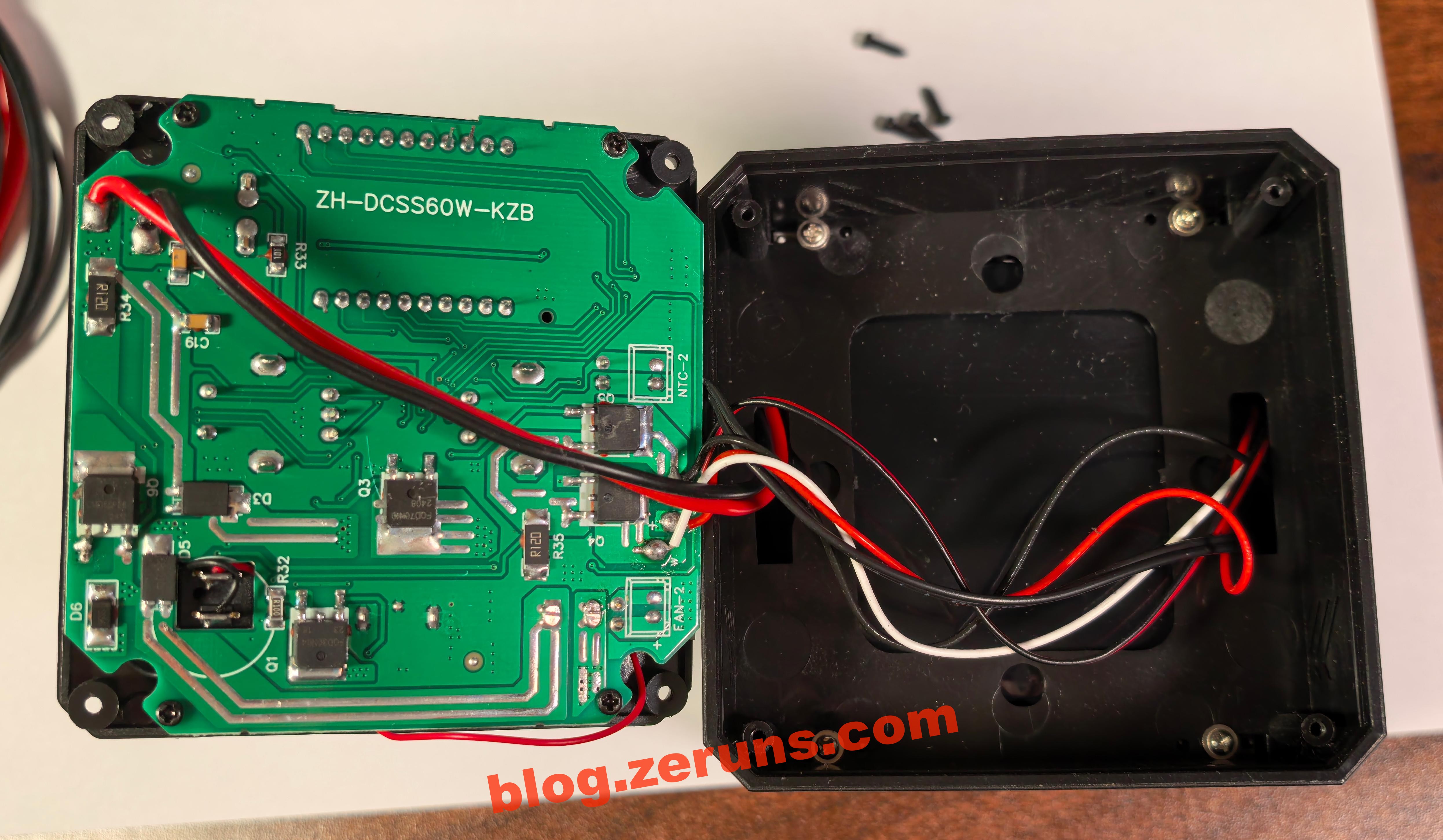

En la parte trasera de la placa se ven conexiones a los LED y batería en la parte frontal.
Los cables marcados con Y son el negativo de los LED cálidos, los marcados con + son el positivo de los LED cálidos y fríos, y los marcados con W (ocultos) son el negativo de los LED fríos.
Dos MOSFET FQD50N06 de VBsemi (Micro Blue Semiconductor) (MOSFET canal N, 60V 58A) controlan los LED cálidos y fríos por sus negativos. Junto a ellos hay una resistencia de 120mΩ probablemente usada para muestreo de corriente.

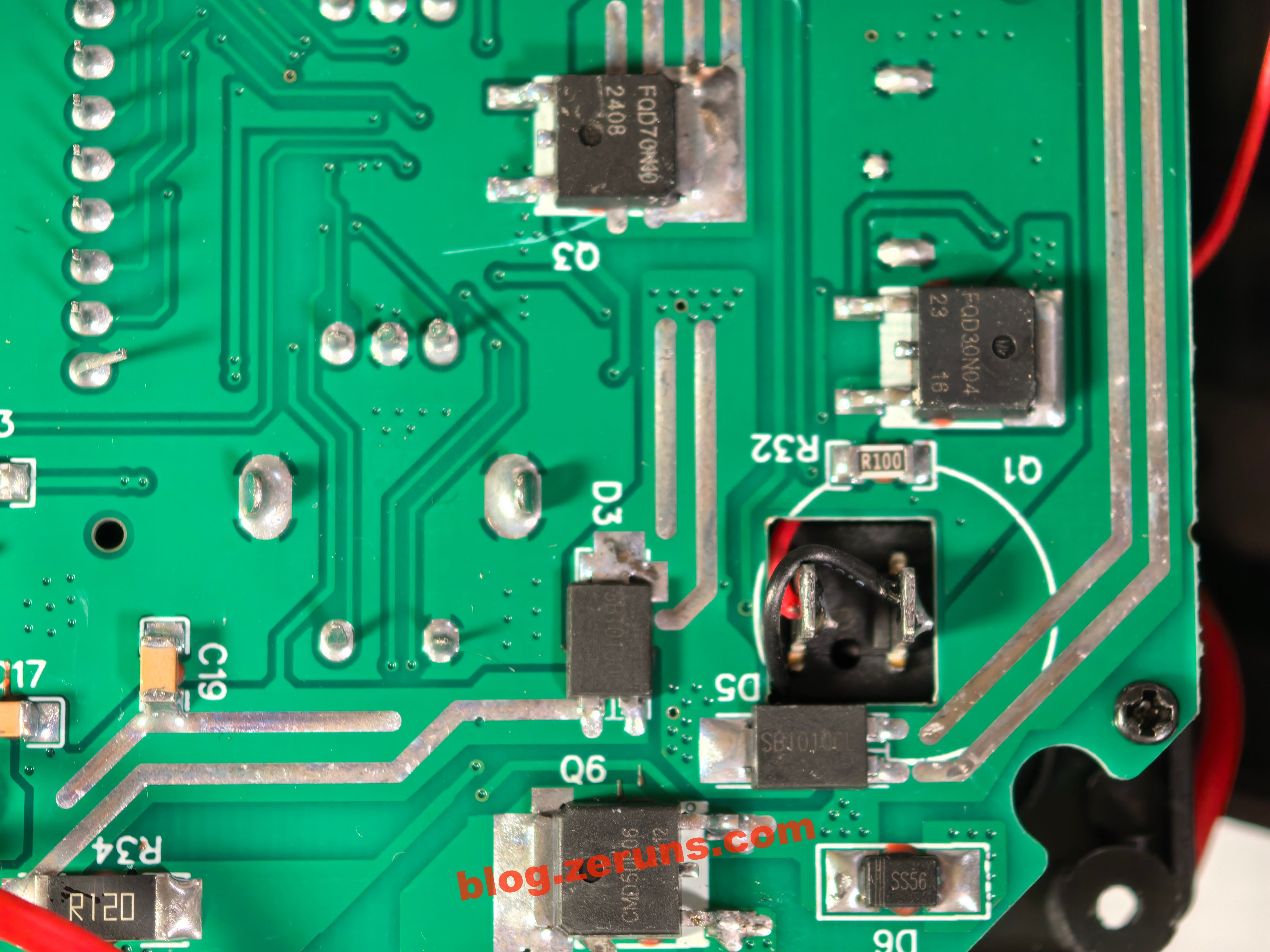

Debajo hay un MOSFET NMOS con marca Q3, modelo FQD70N10 (sin datos disponibles). Supongo que sus parámetros son 100V 70A. Según el trazado del circuito, probablemente sea el interruptor del circuito Boost de alimentación de los LED, cuya salida elevada conecta al positivo de los LED.
A la derecha hay un NMOS marcado Q1, modelo FQD30N04 (sin datos disponibles). Supongo que sus parámetros son 40V 30A. Según el trazado del circuito, probablemente sea el interruptor del circuito Boost de entrada Type-C.
Un PMOS marcado Q6, modelo CMD50P06 (50A 60V), probablemente sea el interruptor del circuito Buck de entrada DC. La resistencia R34 de 120mΩ muestrea la corriente de carga.
Junto a Q6 hay dos diodos Schottky SB10100L (100V 10A, VF 0.85V) conectados al circuito Boost de alimentación de los LED, y un diodo SS56 (60V 5A, VF 0.7V).

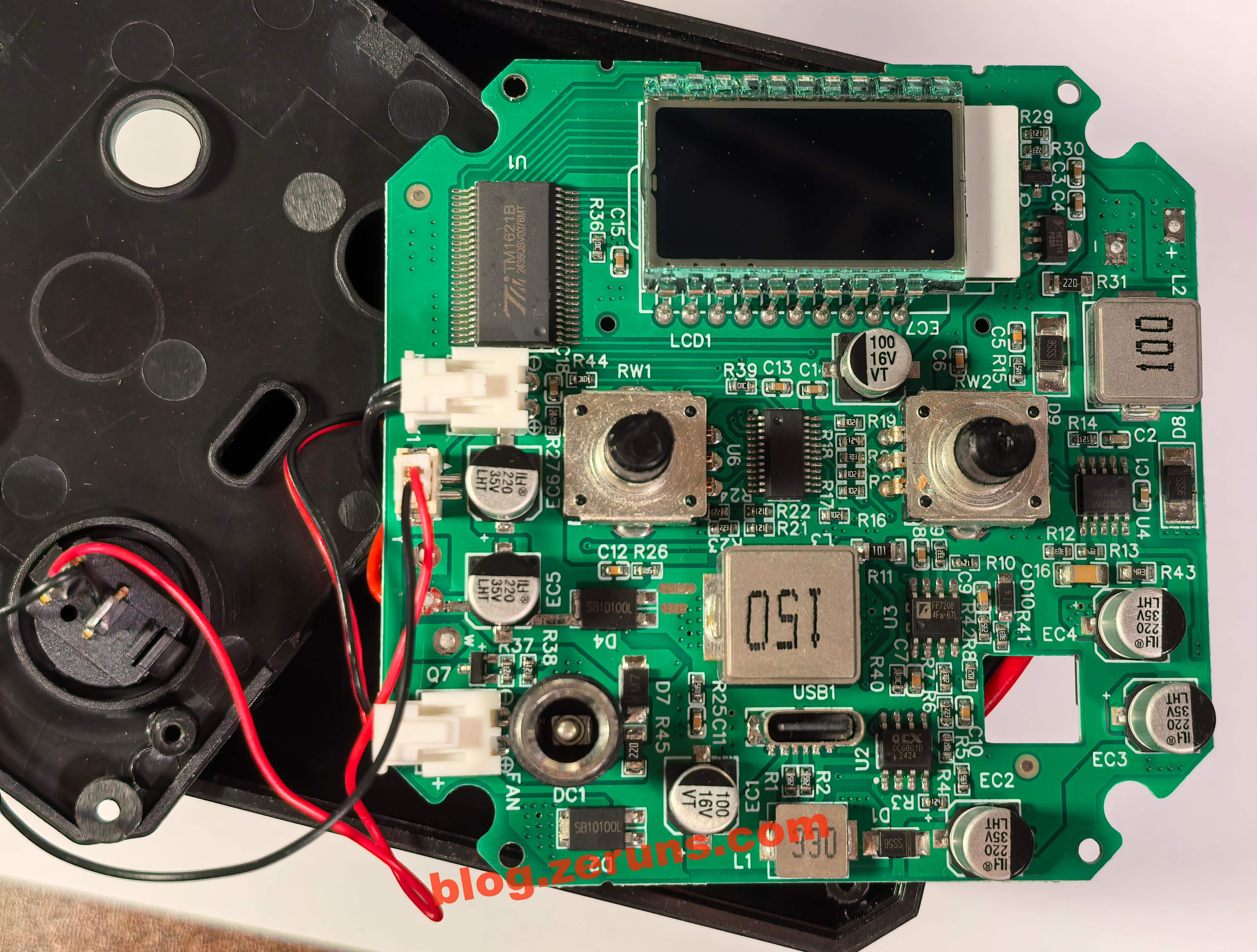

Quitar los cuatro tornillos en la placa para ver su lado frontal.
A la izquierda de la pantalla LCD está el chip TM1621B, controlador de visualización LCD. Debajo de TM1621B están los conectores para el sensor de temperatura NTC.

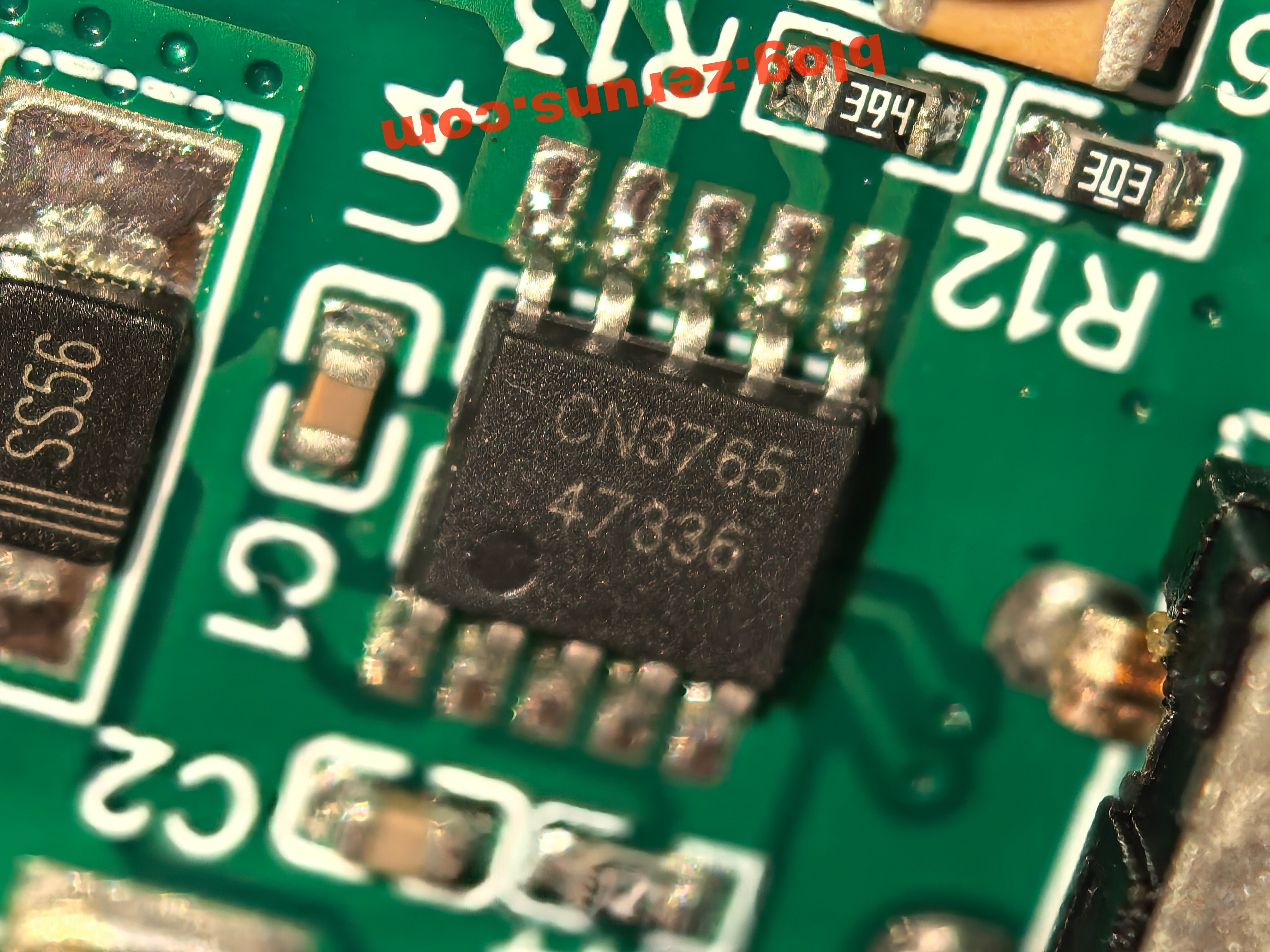

Al lado derecho, junto al inductor de 10μH, está el chip CN3765, controlador de carga para múltiples tipos de baterías en modo PWM. Tiene modos de carga de corriente de goteo, corriente constante y voltaje constante, frecuencia de conmutación de 310kHz y soporta hasta 4A de corriente de carga (en pruebas reales, la entrada es inferior a 1A y la salida aproximadamente 1A). Este chip gestiona la carga desde el puerto DC, con Q6 como interruptor, D8 y D9 (ambos SS56) como diodos. D9 es el diodo de conmutación y D8 evita la retroalimentación de voltaje desde la batería al puerto DC.
En el centro hay un chip de 24 pines (MCU principal) con la marca raspada. A la derecha del inductor de 15μH está el chip FP7208 de Feeling Technology (controlador LED Boost PWM asíncrono, 4.5V-24V, 300kHz). Se controla mediante una señal PWM o de voltaje desde el MCU. Su circuito Boost usa Q3 como interruptor, D4 como diodo y EC5 como condensador de filtrado. La salida es de 23.5V (a brillo máximo).
A la derecha del puerto Type-C está el chip OC6801B de OCX (controlador DC-DC para modos Boost/Buck-Boost, 5-40V de entrada). En este circuito opera en modo Boost, con Q1 como interruptor, D1 como diodo y EC2 como condensador. La resistencia R3 (120kΩ) establece una frecuencia de conmutación de 211.8kHz según la fórmula del datasheet. La salida elevada se conecta al positivo del puerto DC, que alimenta el circuito de carga de la batería. La medición mostró 14.4V (aumenta gradualmente durante la carga).
El puerto Type-C es de 6 pines. Cada pin CC tiene una resistencia de 5.6kΩ (debería ser 5.1kΩ para activar PD). No hay chips de protocolo PD, por lo que solo soporta 5V. Añadir un chip de protocolo PD (menos de 1 yuan) permitiría eliminar el circuito Boost del Type-C, activar PD a 20V directamente y usar el circuito Buck del puerto DC para cargar la batería, reduciendo costos. No entiendo por qué no se diseñó así.

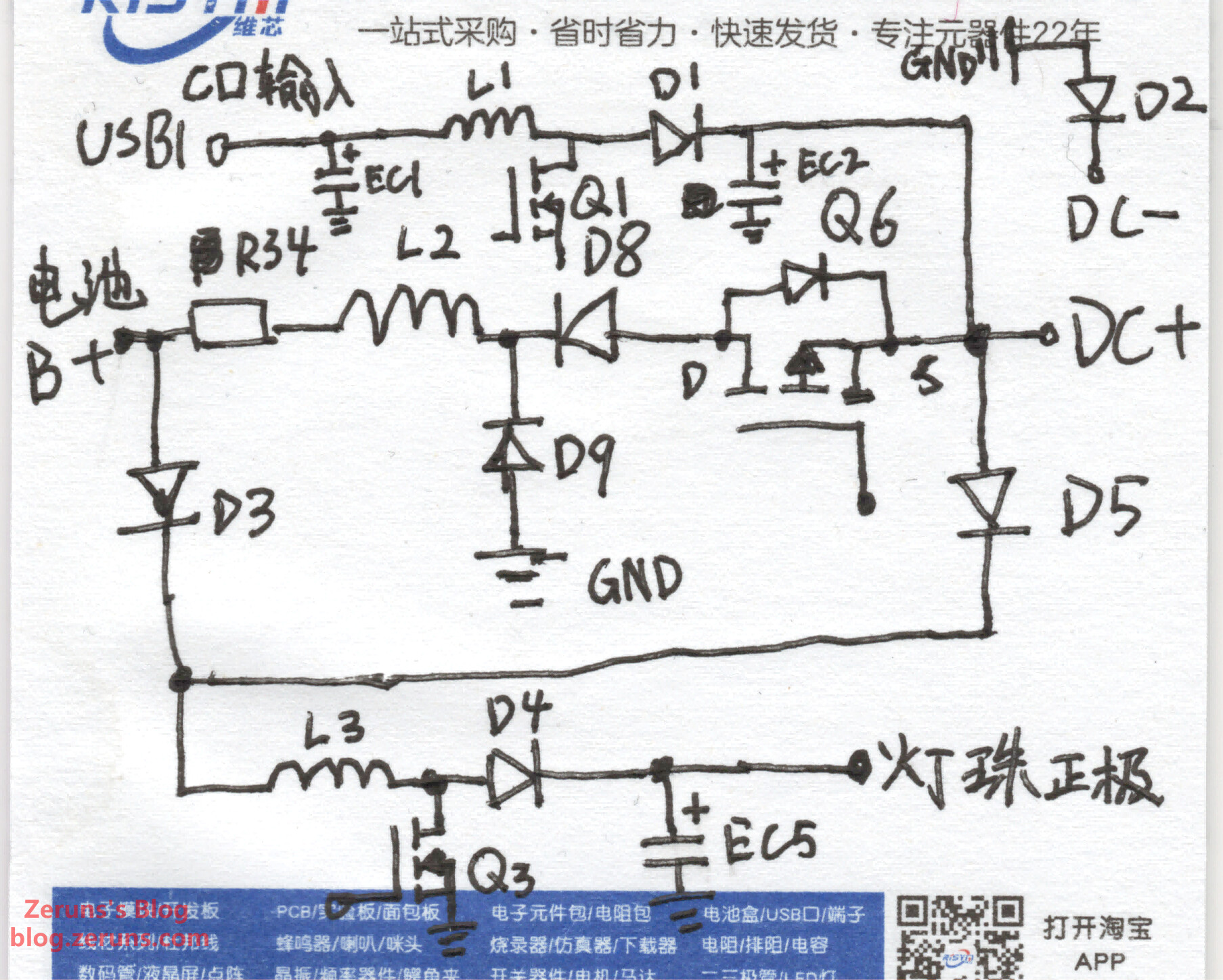

Dibujo del circuito de la sección de alimentación: La entrada Type-C pasa por Boost y se conecta al positivo del puerto DC. El negativo del puerto DC no va directo a GND, sino a través del diodo D2 para evitar voltaje de salida en DC cuando se usa Type-C.

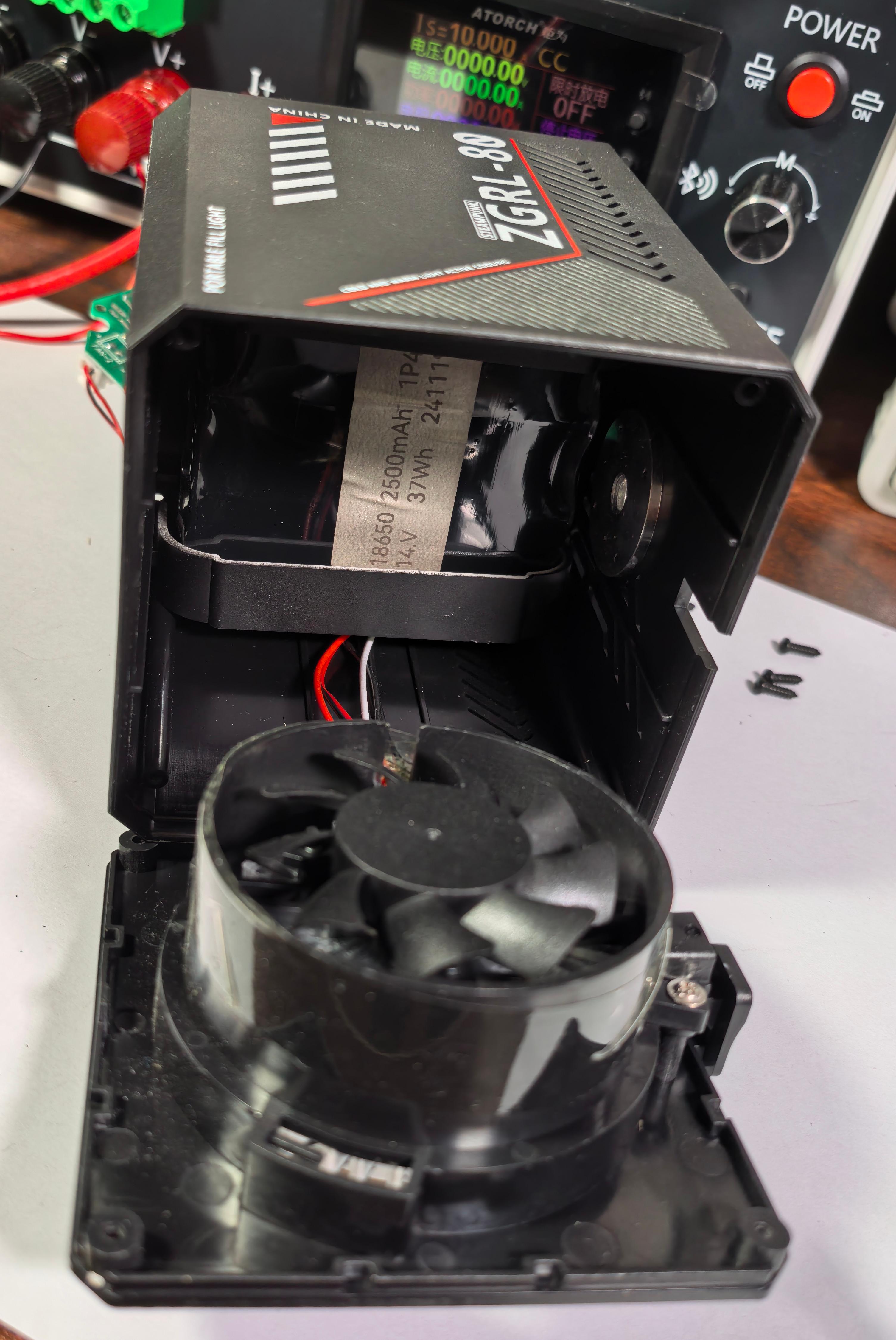

Continuando con el desmontaje frontal: Los LED están montados en un disipador de aluminio con ventilador. La batería es un paquete de 4 celdas 18650 en serie (14.8V, 2500mAh, 37Wh), fabricado en noviembre de 2024.
Fin del desmontaje. A continuación, imágenes térmicas de diferentes escenarios de funcionamiento.
Imágenes térmicas

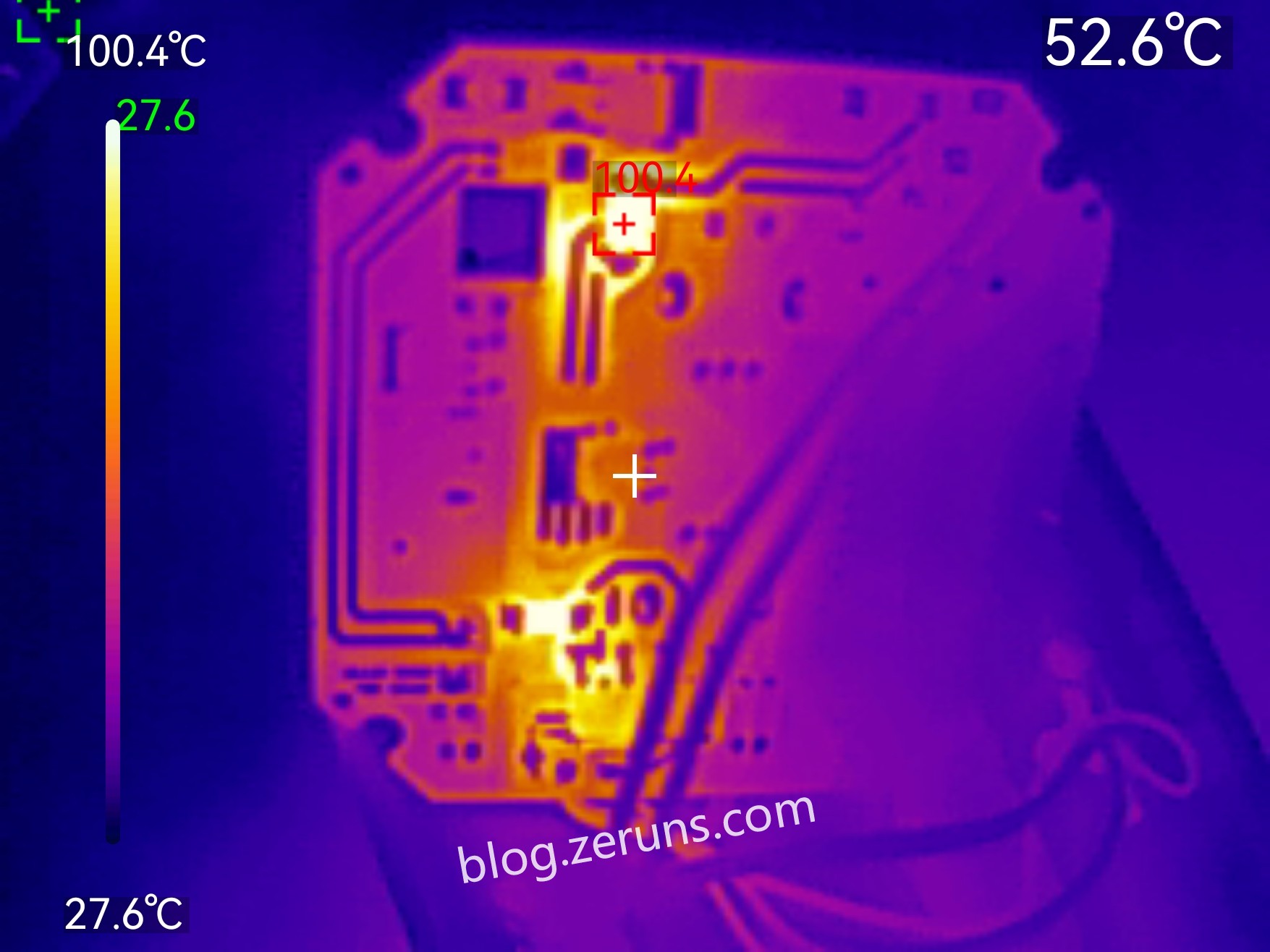

Luz al 100%, temperatura de color intermedia, alimentado por batería. En la parte trasera de la placa, el diodo D3 alcanza más de 100°C, y la resistencia R35 de muestreo de corriente también se calienta mucho. (Ambiente ~27°C)

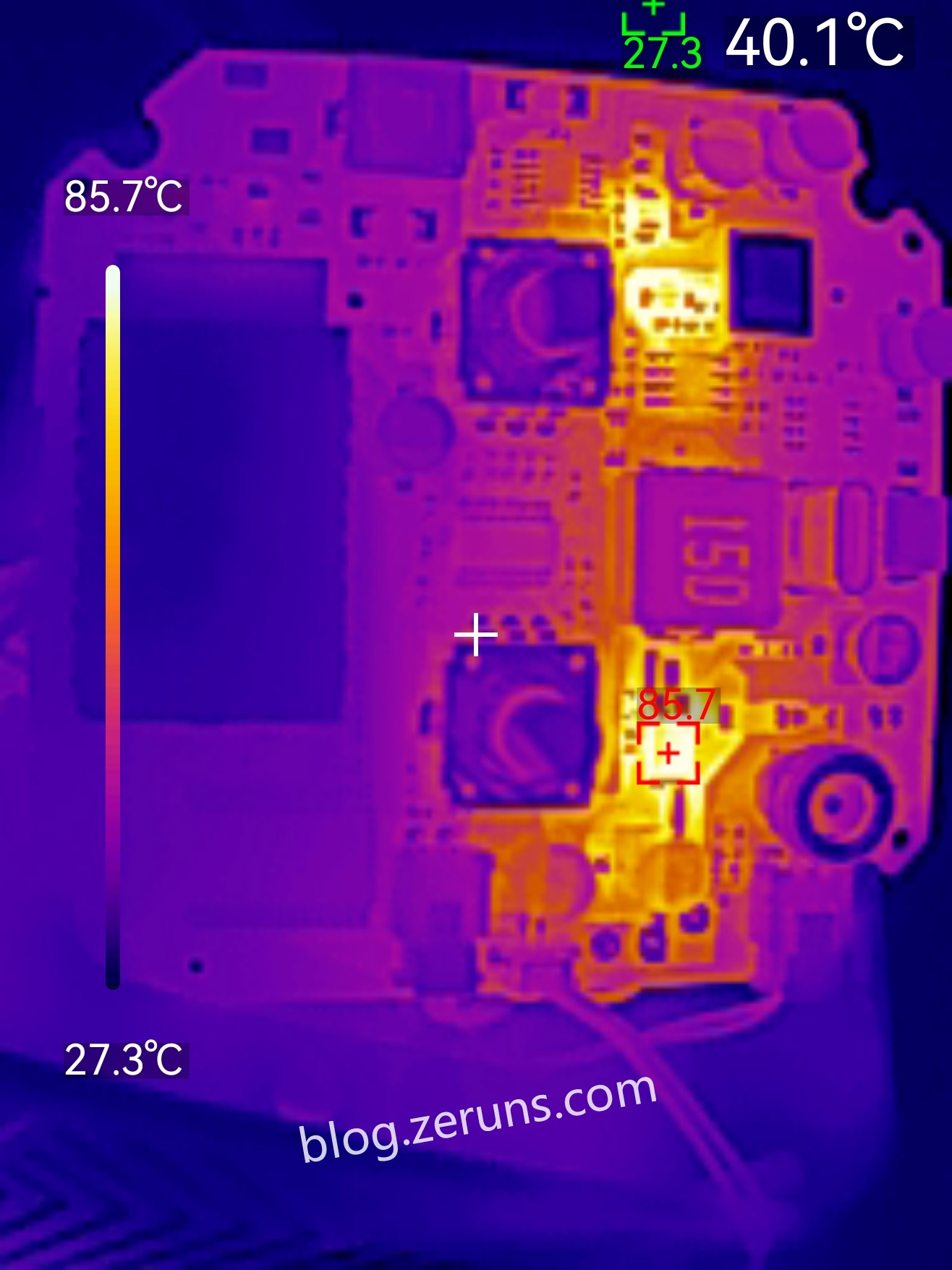

Luz al 100%, temperatura de color intermedia, alimentado por batería. En la parte frontal de la placa, el diodo D4 alcanza más de 85°C. (Ambiente ~27°C)

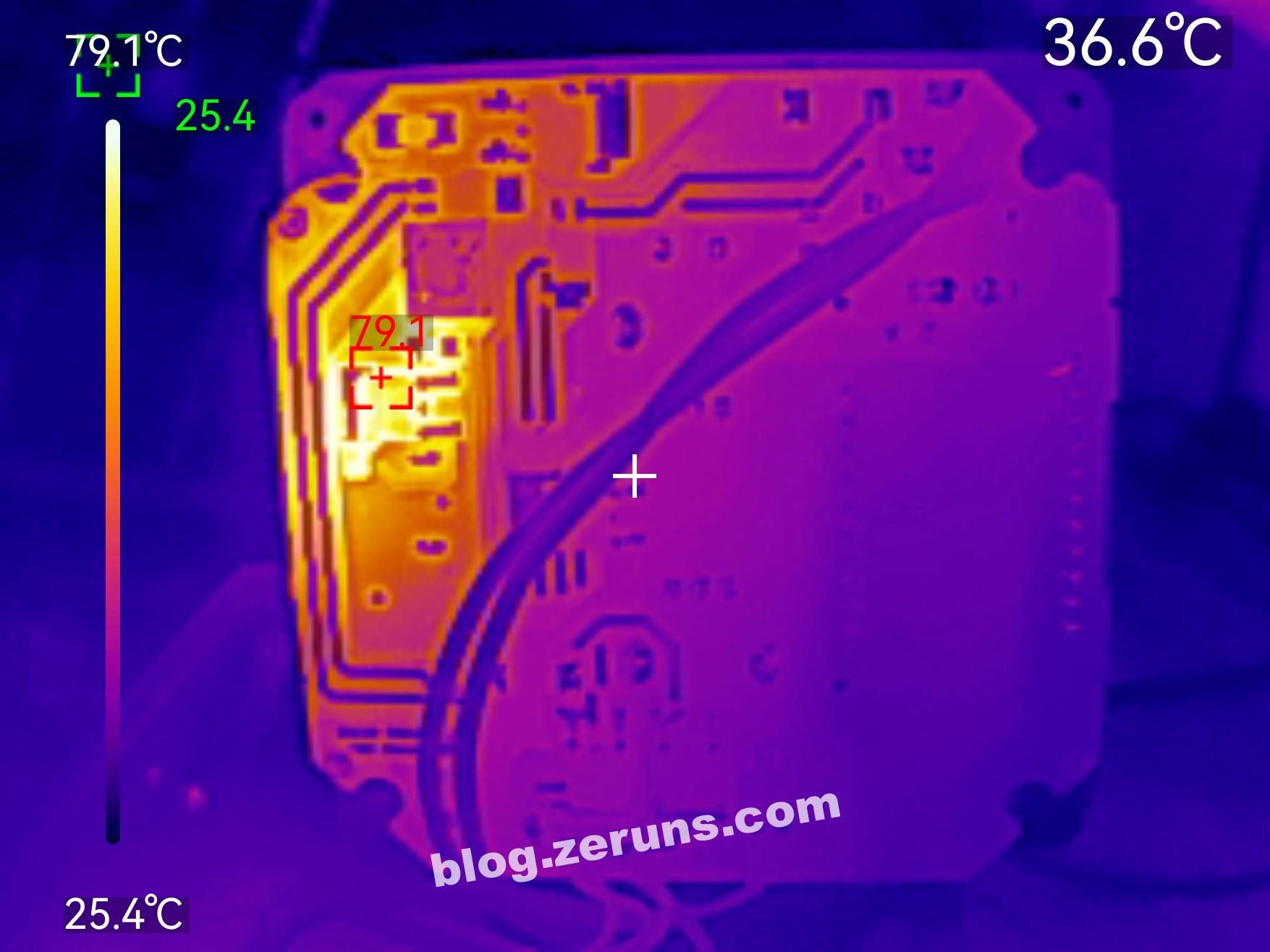

Cargando por Type-C sin luz. La parte trasera muestra al MOSFET Q1 con más de 79°C. (Ambiente ~25°C)

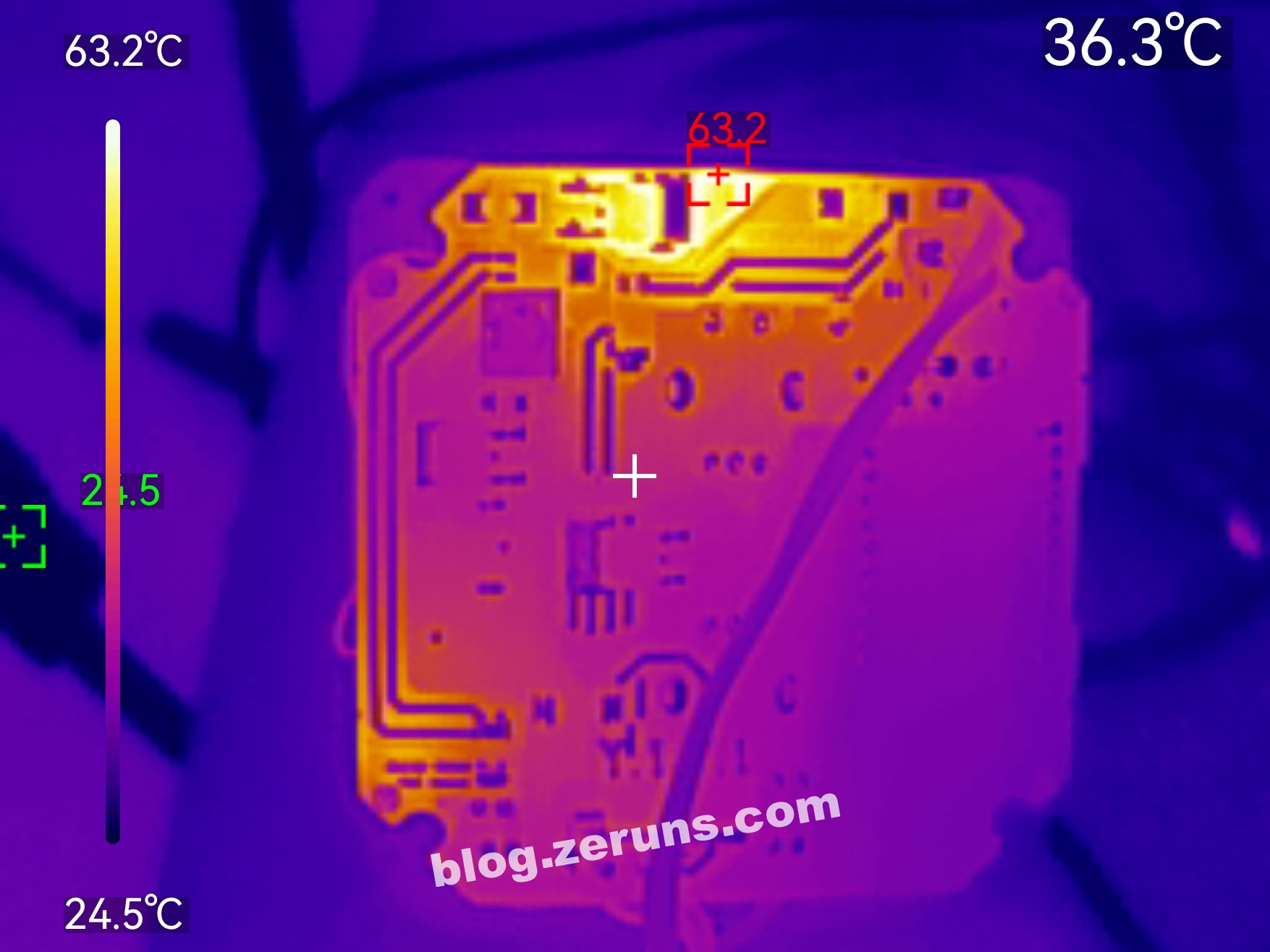

Cargando por DC sin luz. La parte trasera muestra una zona caliente (diodo D8) con más de 63°C. (Ambiente ~25°C)

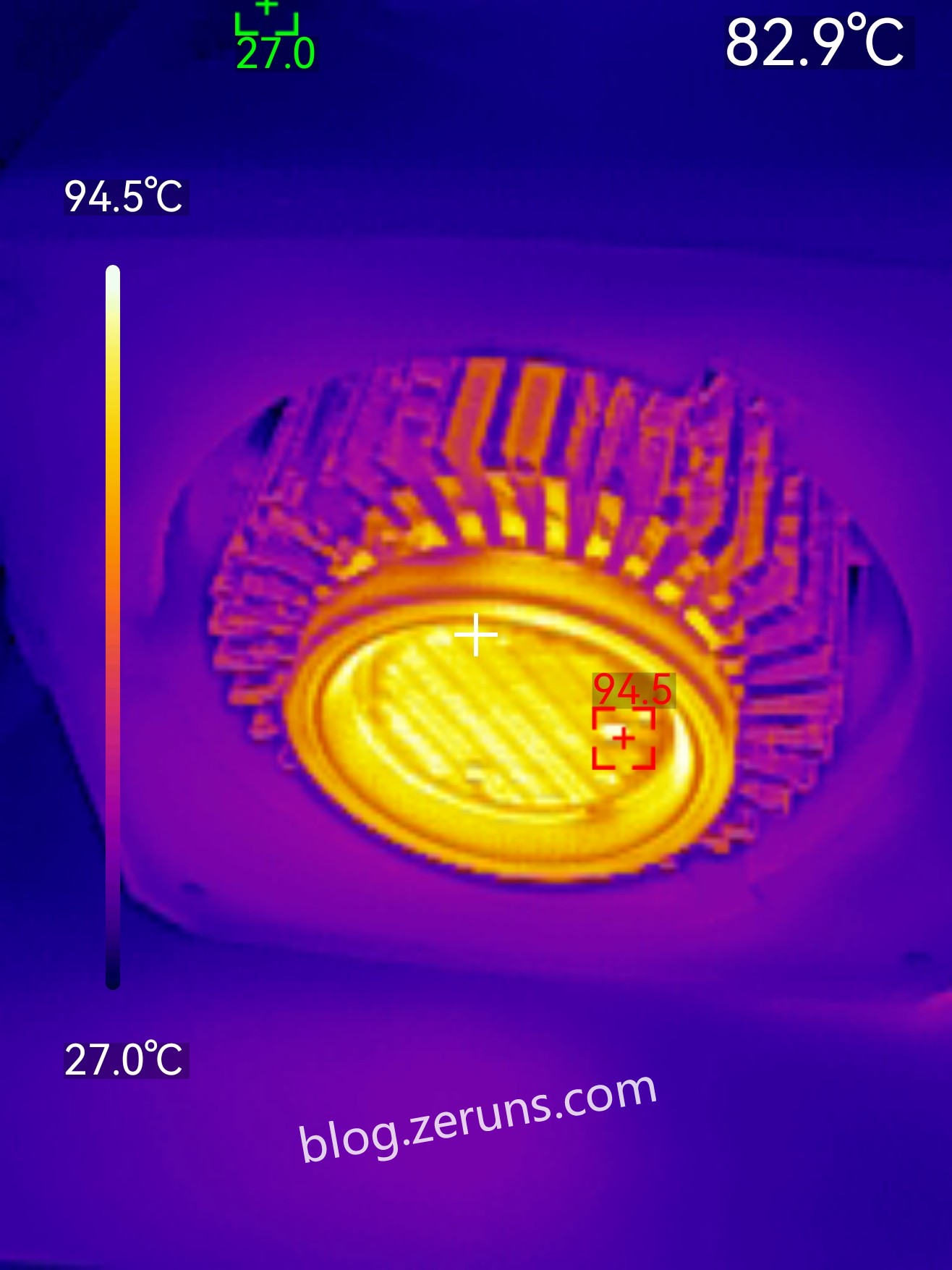

Luz al 100%, temperatura de color intermedia. Los LED alcanzan más de 94°C. (Ambiente ~27°C)
Las imágenes se tomaron en momentos distintos, por eso varía la temperatura ambiente.
Sitio de compra del termógrafo UTi261M: https://u.jd.com/26j0ewm
