Портативный цифровой осциллограф RIGOL (RIGOL) DHO914S, 12-бит, краткий обзор и распаковка.
Старый осциллограф стал неудобным в использовании, поэтому я решил заменить его на новый. Выбрал эту модель от RIGOL, главным образом из-за её портативности, поддержки питания PD, функции построения диаграмм Боде и 12-битного вертикального разрешения. Если перечисленные мной особенности вам не нужны, советую рассмотреть SDS804X от Siglent — более выгодный вариант по соотношению цена/качество (кстати, у него, кажется, можно программно разблокировать дополнительную полосу пропускания).
Обзор и распаковка настольного осциллографа Hantek DSO2D15: https://blog.zeruns.com/archives/652.html
Обзор и распаковка настольного цифрового LCR-моста Zhongchuang ET4410: https://blog.zeruns.com/archives/763.html
Видео распаковки DHO914S: https://www.bilibili.com/video/BV1Am411D7MH/
Группа для общения по электронике и микроконтроллерам: 2169025065
Особенности и характеристики DHO914S
- Сверхнизкий уровень собственных шумов, чистый сигнал, даже слабые сигналы легко различимы
- Все модели серии оснащены 12-битным аппаратным высоким разрешением
- Максимальная аналоговая полоса пропускания до 250 МГц (у DHO914S — 125 МГц), 4 аналоговых канала
- Стандартно 16 цифровых каналов (требуется приобрести логический пробник PLA2216)
- Максимальная частота дискретизации в реальном времени — 1,25 Гвыб./с
- Максимальная глубина памяти — 50 Мотсч.
- Диапазон чувствительности по вертикали: 200 мкВ/дел — 10 В/дел
- Режим захвата с эффектом “замороженного времени” (Ultra Acquire Mode), максимальная скорость захвата формы сигнала — 1 000 000 форм/с
- Поддержка функции цифрового флуоресцентного дисплея с 256 уровнями серого
- Встроенные функции: генератор произвольных/функциональный генератор, анализ диаграмм Боде, гистограммы, анализ цифровых сигналов и другие
- Поддержка поиска и навигации по форме сигнала, быстрое определение аномалий
- 7-дюймовый сенсорный экран высокой четкости 1024 × 600
- Новые эргономичные поворотные ручки для удобного управления
- На всех моделях стандартно: USB Device & Host, LAN, HDMI
- Уникальный и компактный промышленный дизайн, удобство использования
- Поддержка онлайн-обновления прошивки
Серия DHO900 — это новая линейка высокопроизводительных и экономичных цифровых осциллографов от RIGOL. Несмотря на компактные размеры, они обладают скоростью захвата формы сигнала до 1 000 000 форм/с (в режиме Ultra Acquire), глубиной памяти до 50 Мотсч., 12-битным высоким разрешением и низким уровнем шумов.
Осциллографы DHO900 поддерживают 16 цифровых каналов, позволяя анализировать аналоговые и цифровые сигналы одним устройством, что идеально подходит для встраиваемых систем разработки и тестирования. Кроме того, по цене начального уровня они предлагают автоматический анализ последовательных и параллельных шин, анализ диаграмм Боде и другие функции, удовлетворяющие повседневные потребности в научных исследованиях, образовании и разработке.

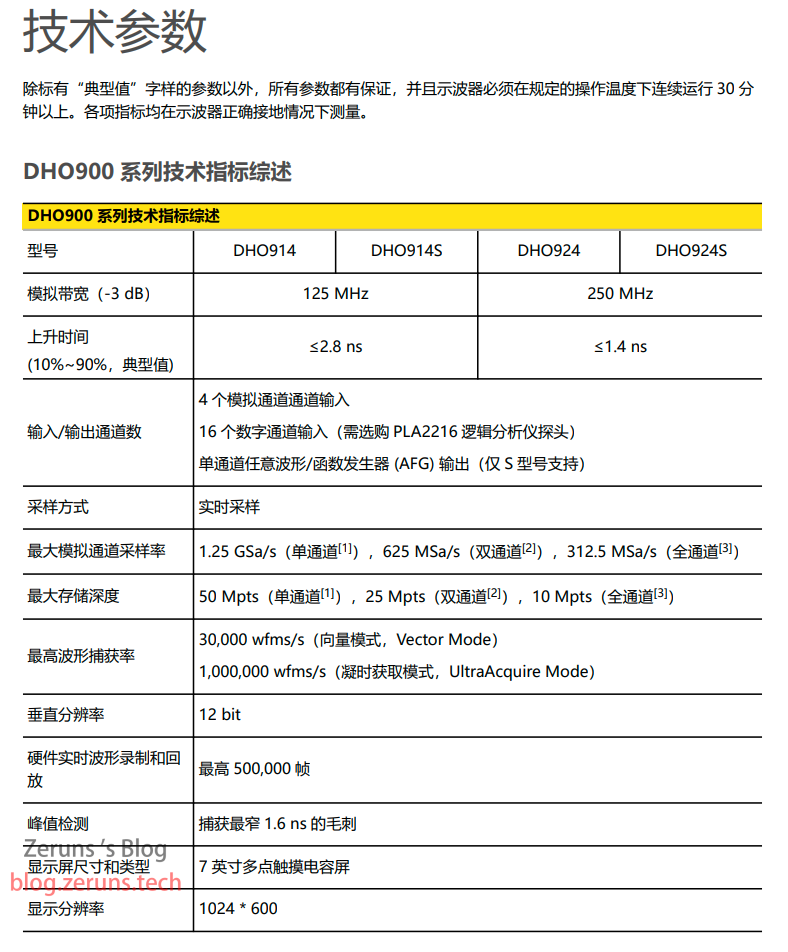

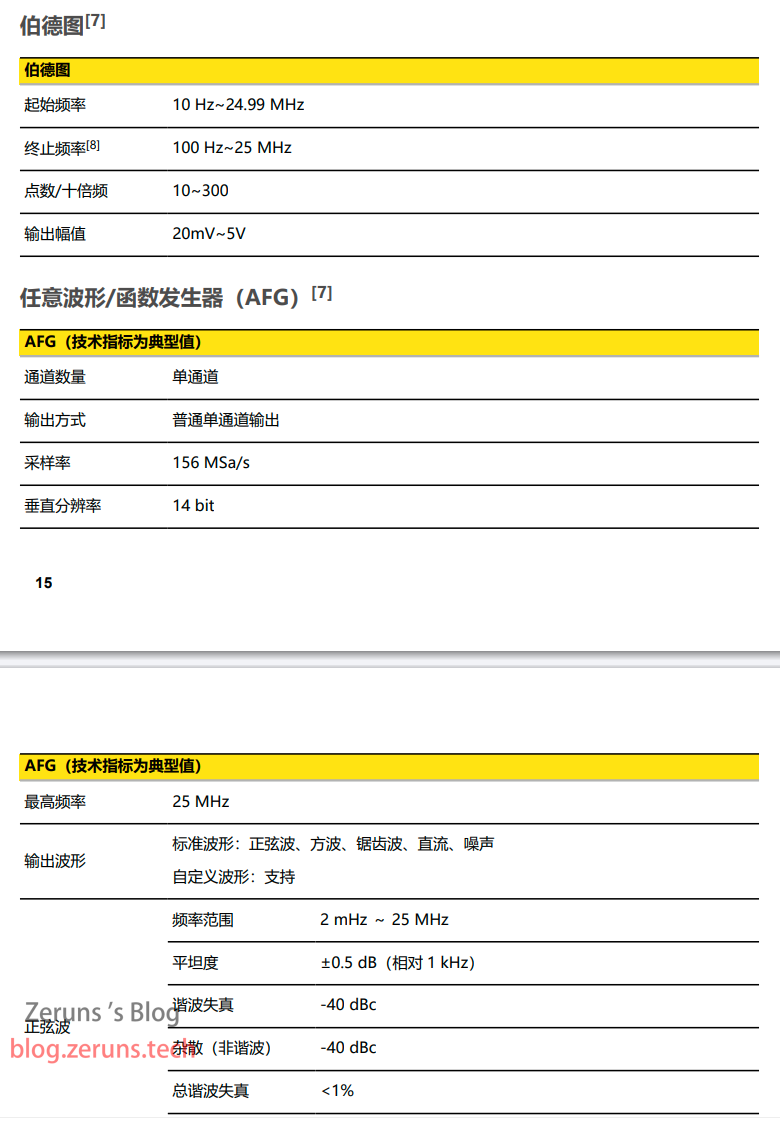

Основные параметры:
Официальный сайт серии DHO900: https://url.zeruns.com/QbxEs
Руководства по серии DHO900 (технические данные, руководство по программированию, руководство пользователя и т.д.): https://url.zeruns.com/xcqDq
Купить DHO914S на Taobao: https://s.click.taobao.com/UOtoayt
Купить DHO914S на JD: https://u.jd.com/jq7wRGl
Купить SDS804X от Siglent: https://u.jd.com/jq7tV31
Осциллограф SDS804X от Siglent в сочетании с опциональным генератором произвольных сигналов SAG1021I также может выполнять функцию анализа диаграмм Боде: https://u.jd.com/jQ7QMPA
Распаковка

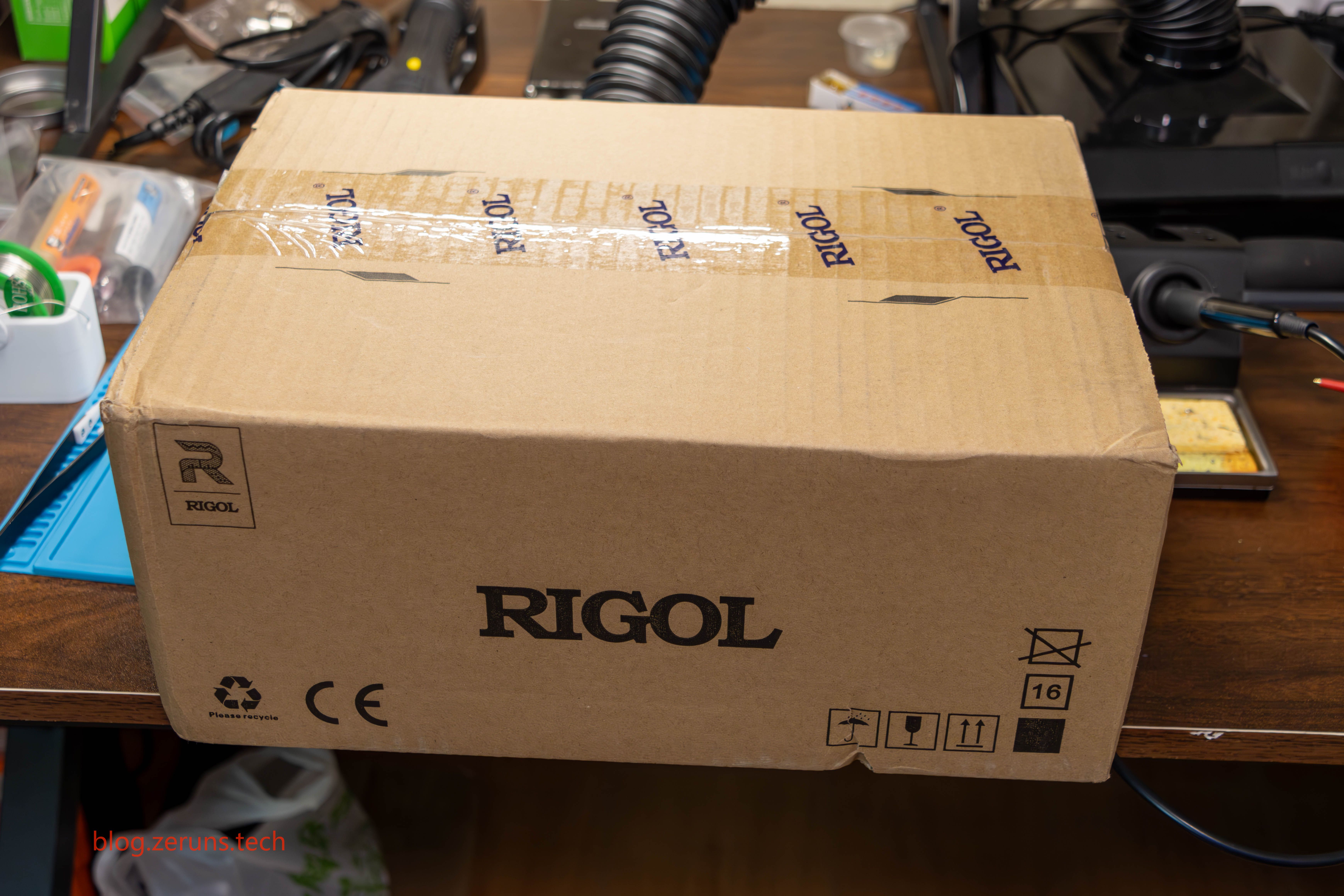

Передняя сторона коробки

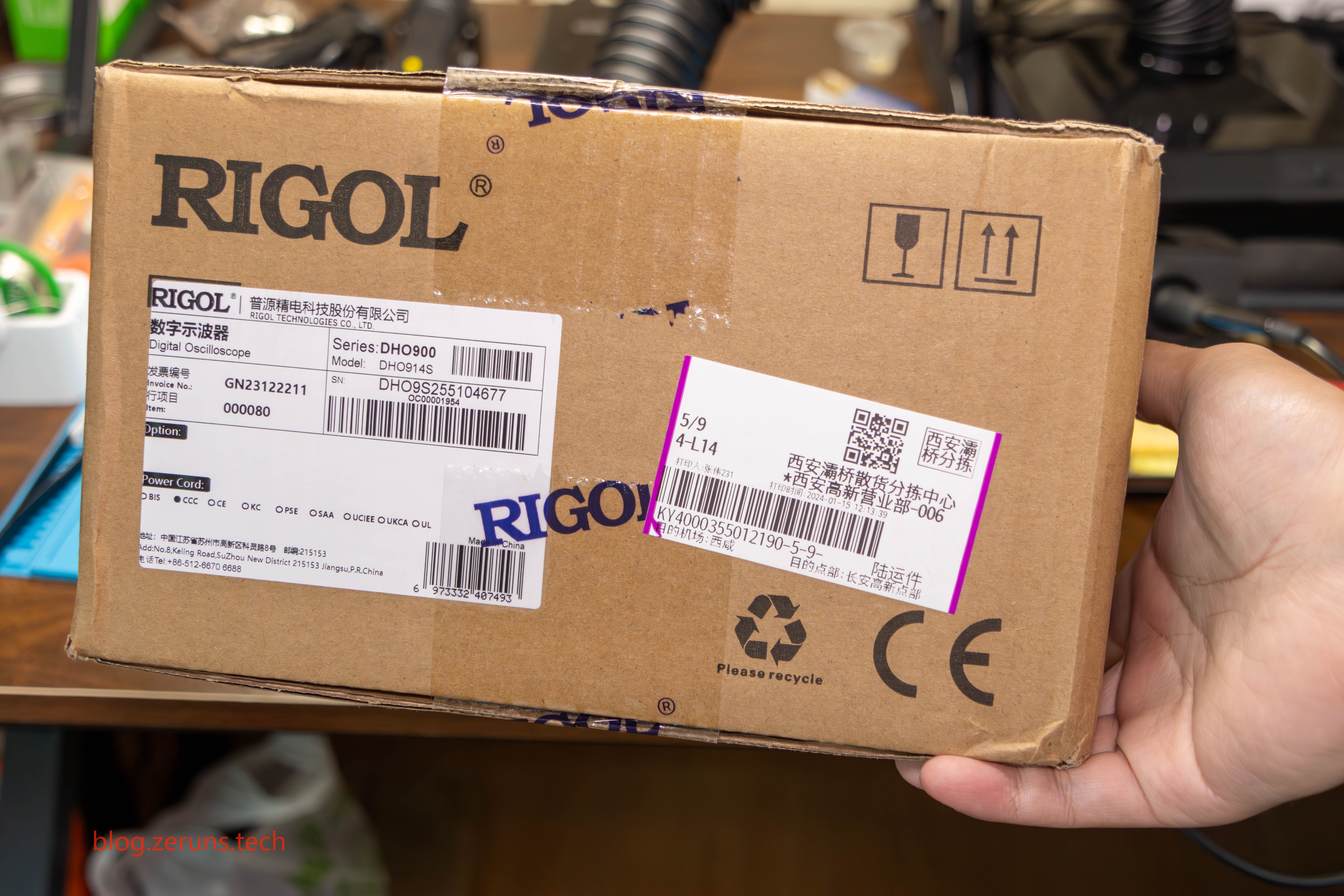

Этикетка на боковой стороне коробки, содержит информацию о продукте и серийный номер SN.
Внутри ещё одна внутренняя коробка.

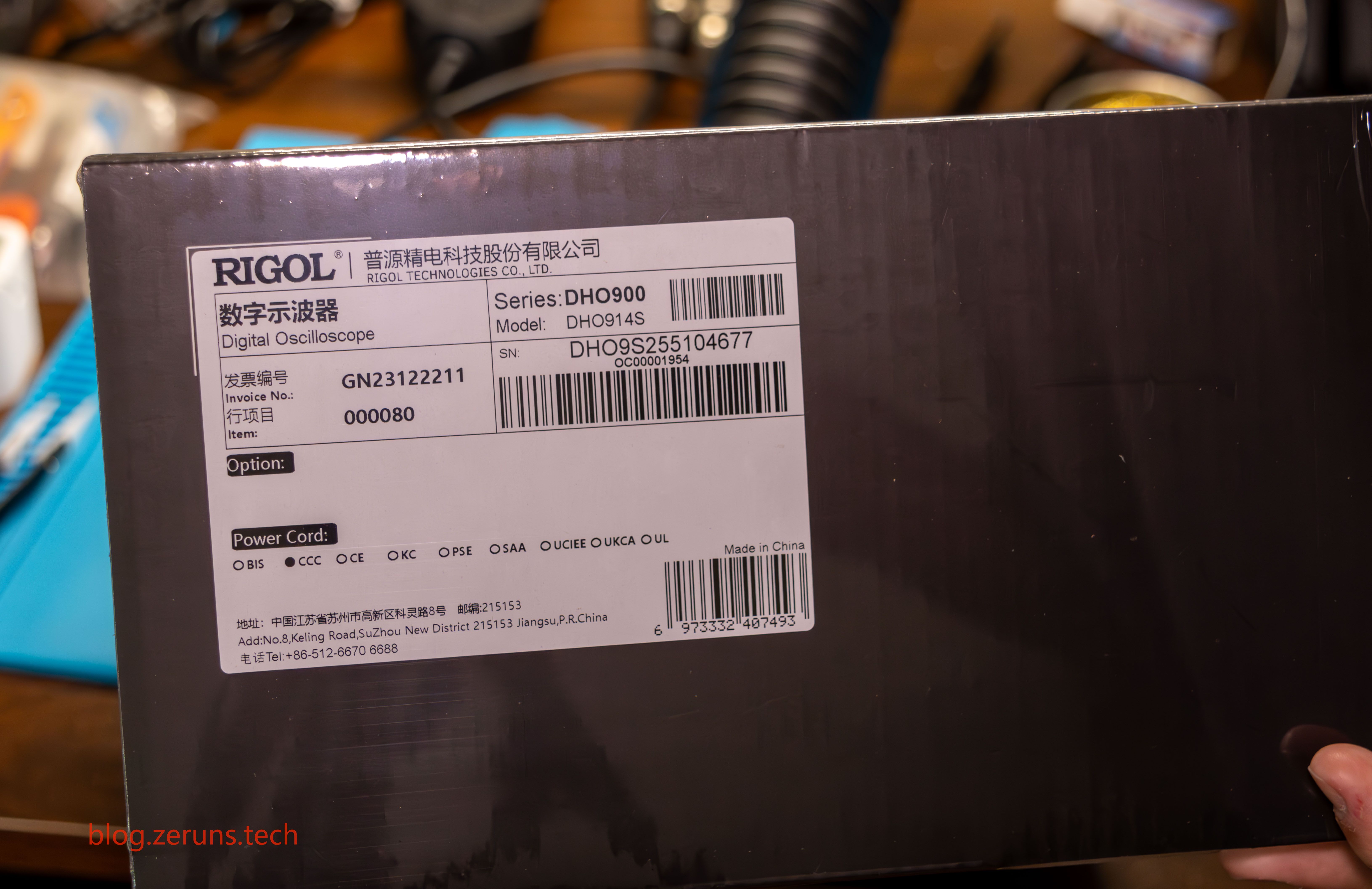

Этикетка на боковой стороне внутренней коробки
После открытия коробки, внутри крышки находятся инструкция по эксплуатации, гарантийный талон и прочие документы.
Гарантийная карта

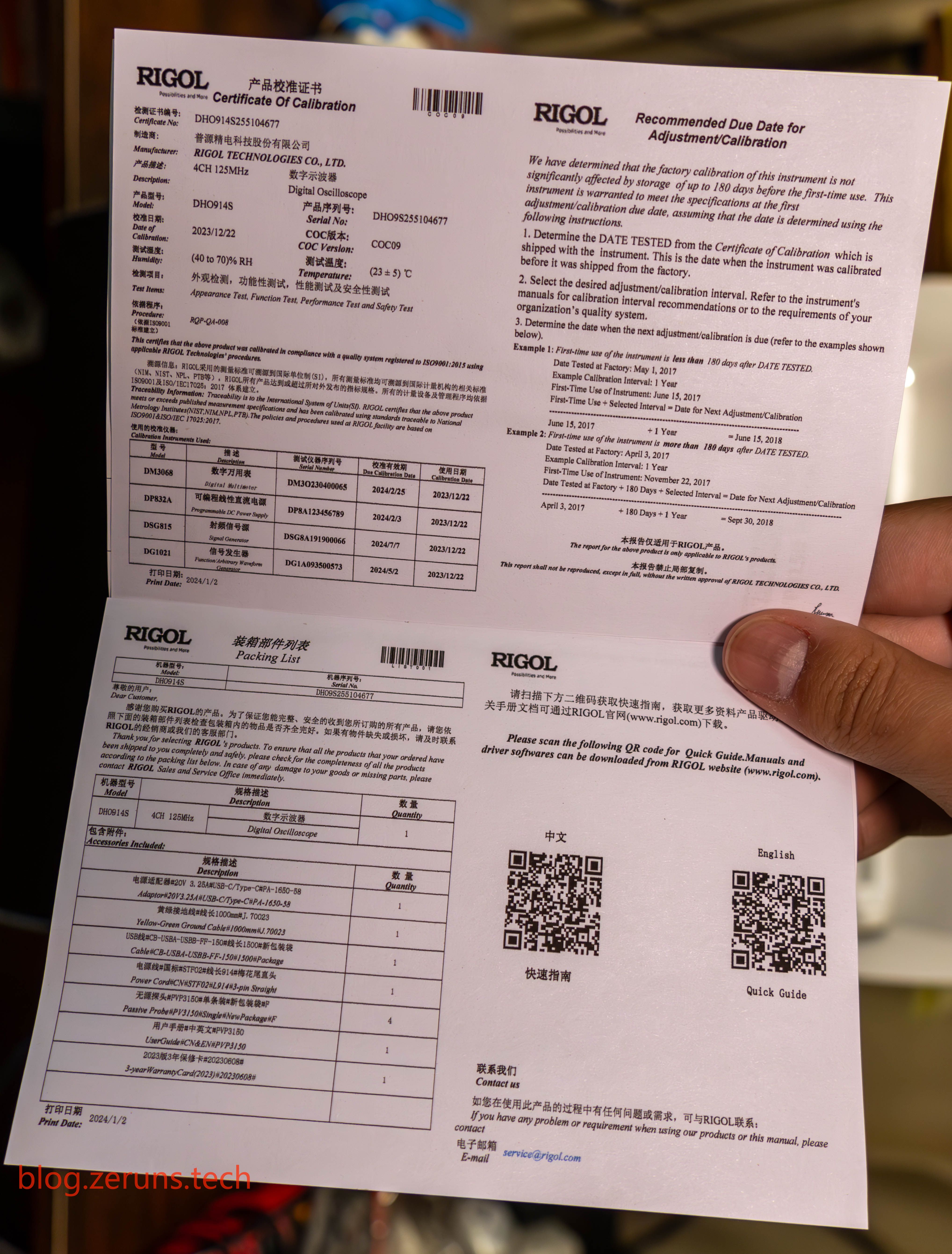

Сертификат калибровки изделия
Передняя панель осциллографа: кнопка питания, USB-порт, цифровые каналы логического анализатора, BNC-разъёмы четырёх каналов, различные функциональные кнопки и регулировочные ручки и т.д.

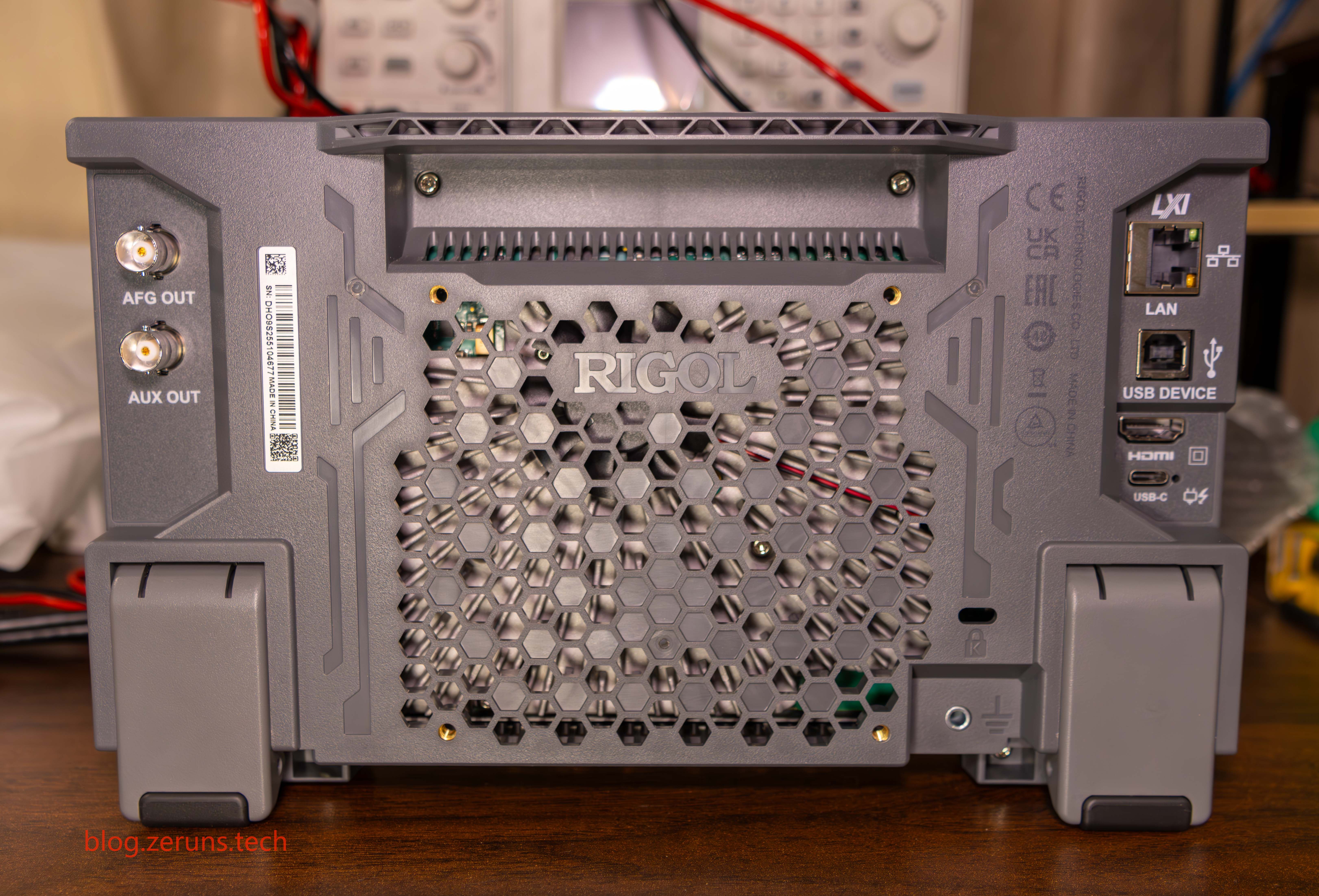

Задняя панель осциллографа: выход функционального генератора, выход триггерного сигнала, сетевой порт, USB-порт, HDMI-порт, разъём Type-C для питания, заземляющий разъём, а также отверстия под винты VESA, позволяющие закрепить устройство на кронштейне для монитора.

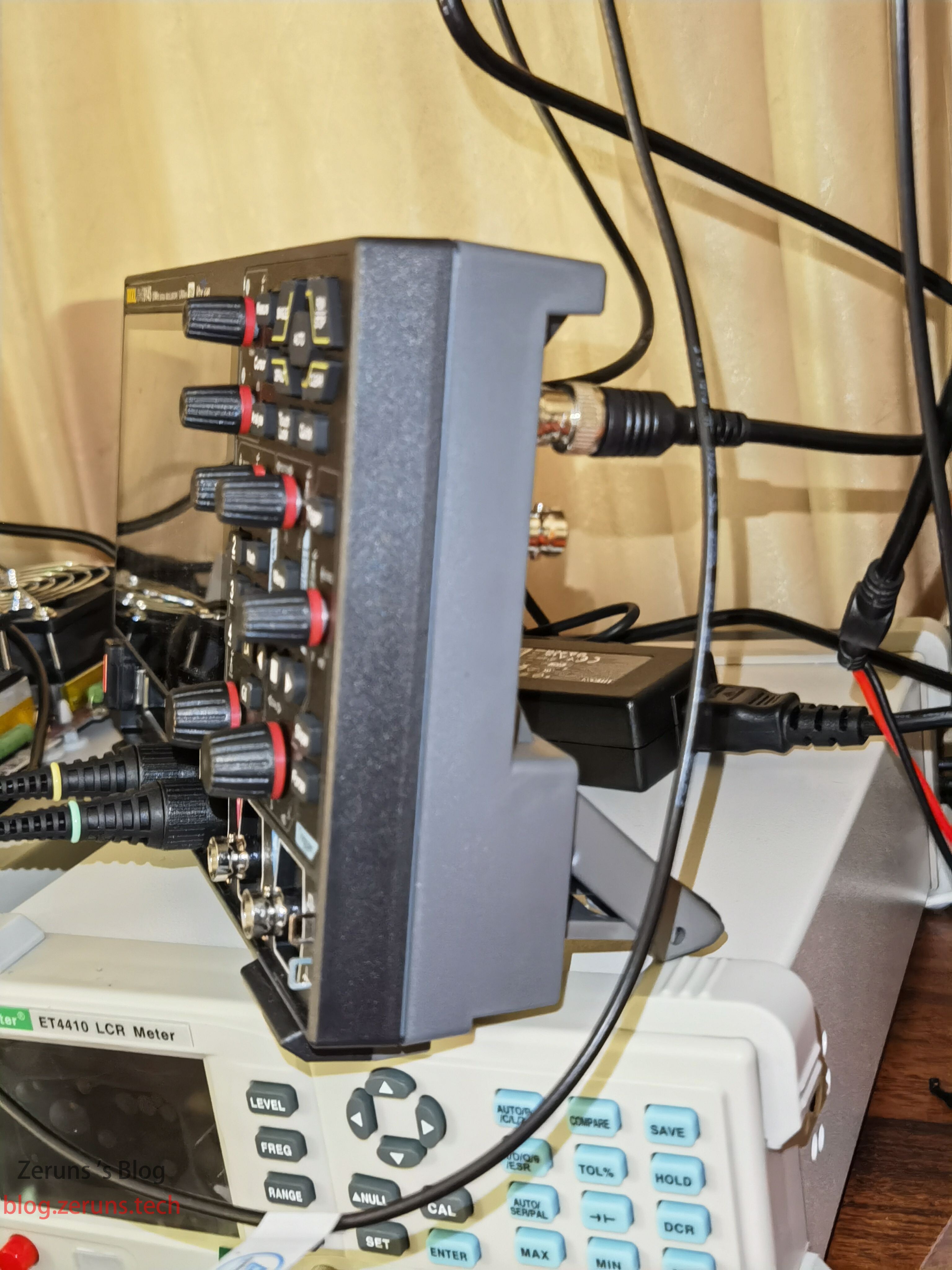

Боковая сторона осциллографа

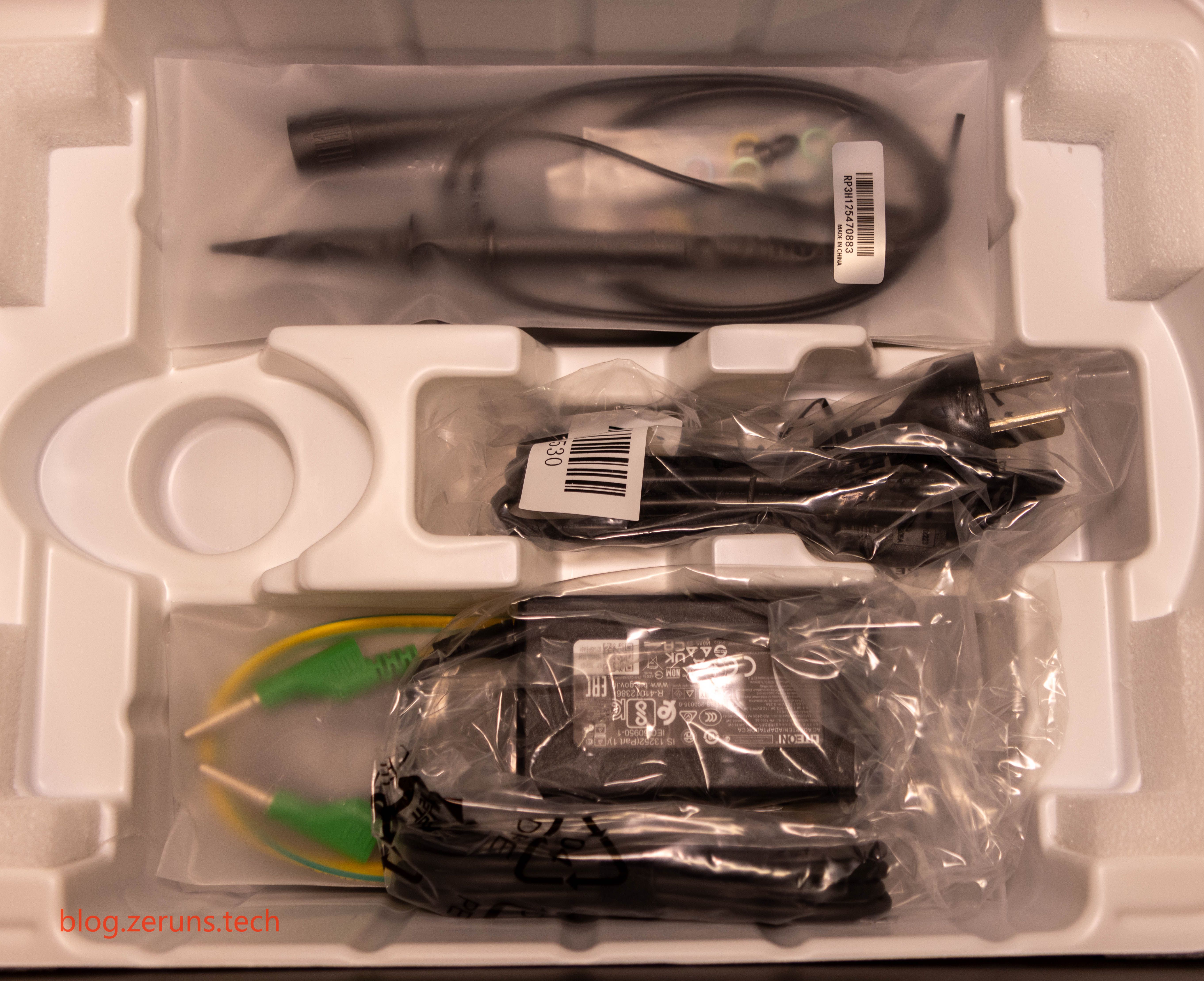

Комплектующие: 4 щупа на 150 МГц (модель PVP3150), сетевой кабель, блок питания, заземляющий провод, кабель передачи данных.

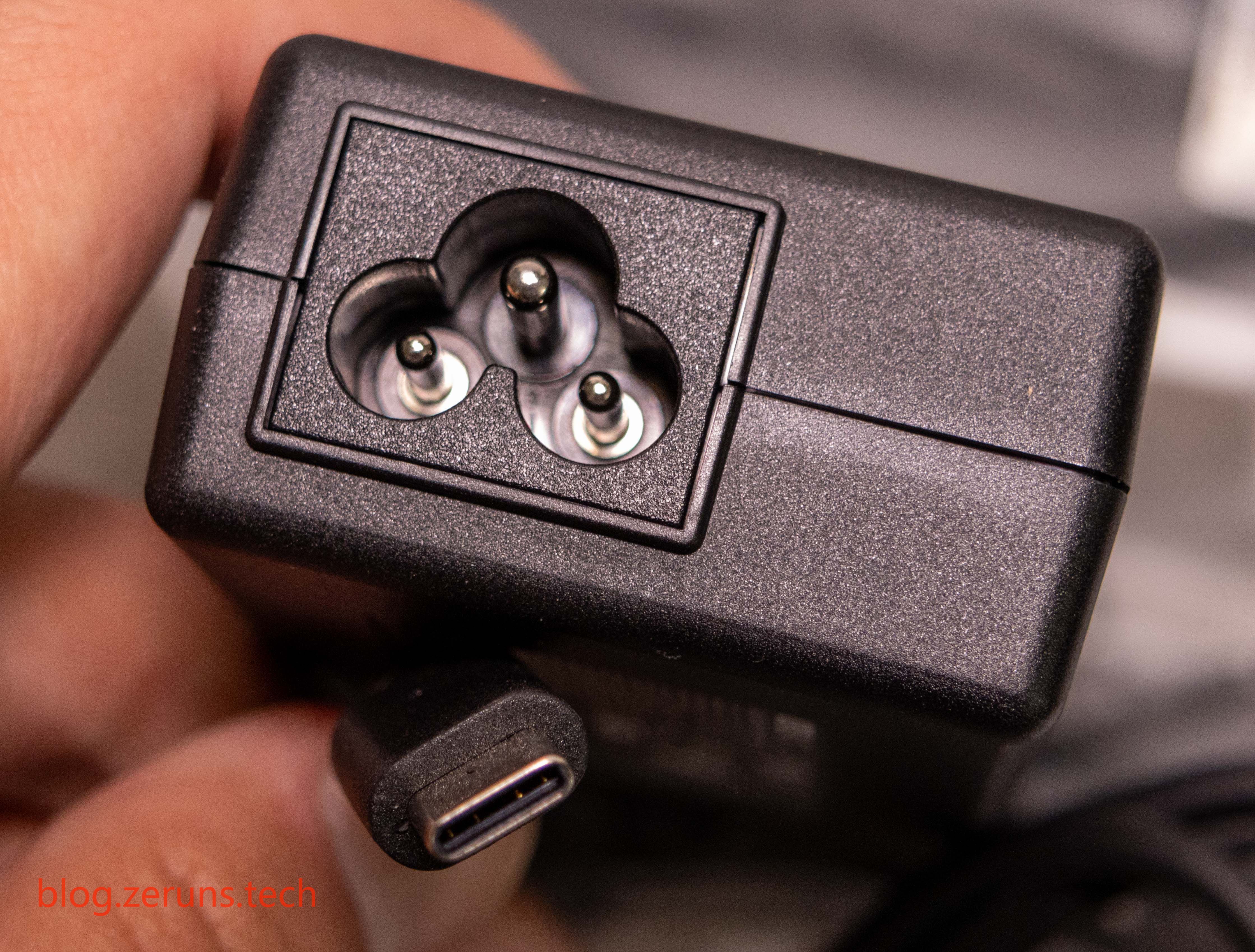

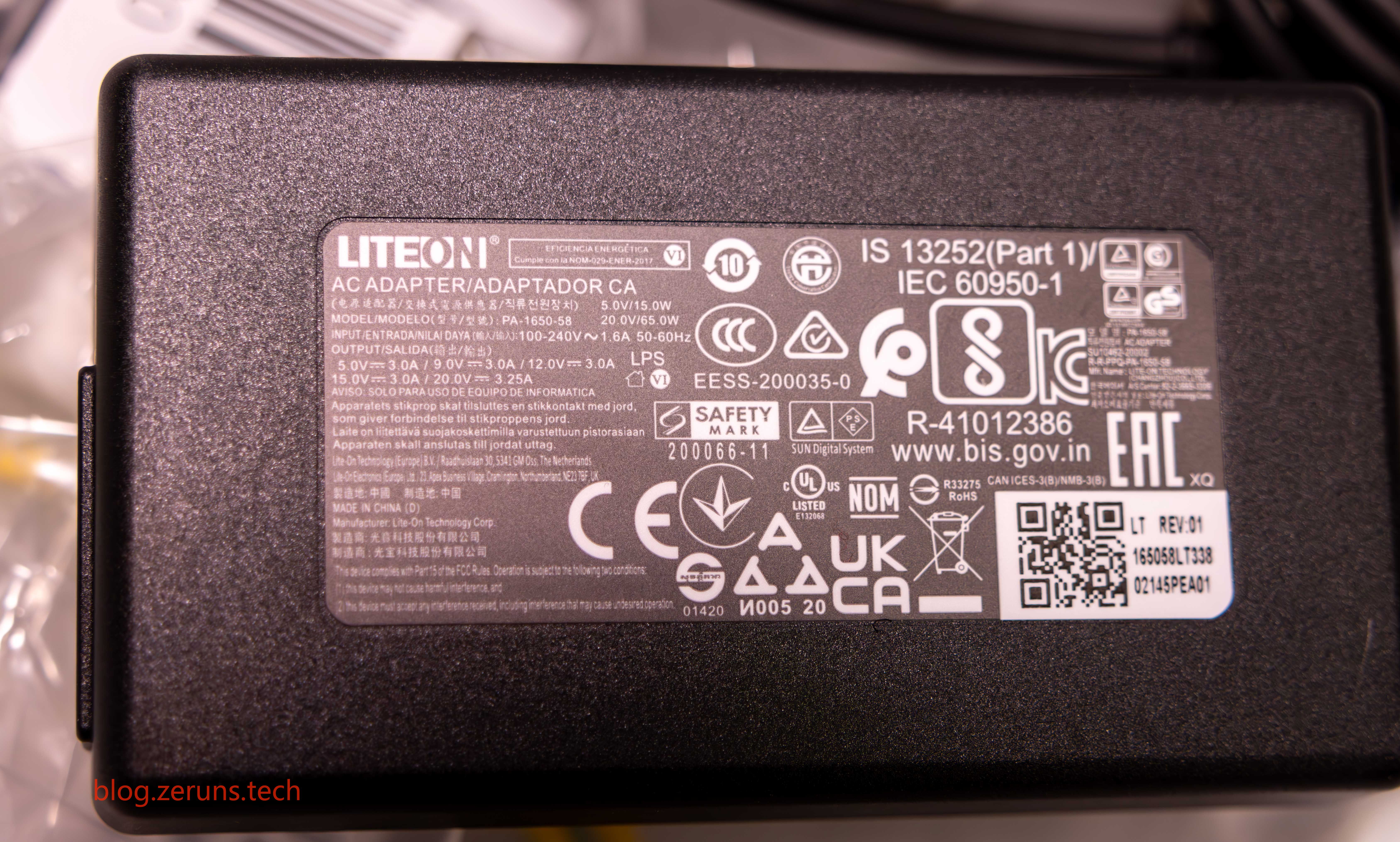

Блок питания LITEON (Liteon), модель PA-1650-58. Этот бренд является одним из известных производителей источников питания. Входной разъём — трёхштырьковый (форма «цветок сливы»), выход — разъём Type-C, поддержка протокола PD, максимальная мощность 65 Вт. Выход постоянного тока: 5 В/3 А, 9 В/3 А, 12 В/3 А, 15 В/3 А, 20 В/3,25 А. Диапазон входного напряжения: переменный ток 100–240 В.
Проверено: металлическая оболочка разъёма Type-C и отрицательный полюс выхода блока питания не соединены с заземлением (не имеют общей земли), поэтому при использовании оригинального блока питания осциллограф может безопасно измерять переменный ток без риска короткого замыкания.
Тест потребления энергии
После подключения зарядного устройства, поддерживающего протокол PD, напряжение на выходе триггера осциллографа составляет 15 В, ток в режиме ожидания — 14,99 мА.
При включении всех четырёх каналов, генератора сигналов и функции математических операций, входной ток осциллографа составляет 2,644 А, мощность около 39 Вт.
Демонстрация функций

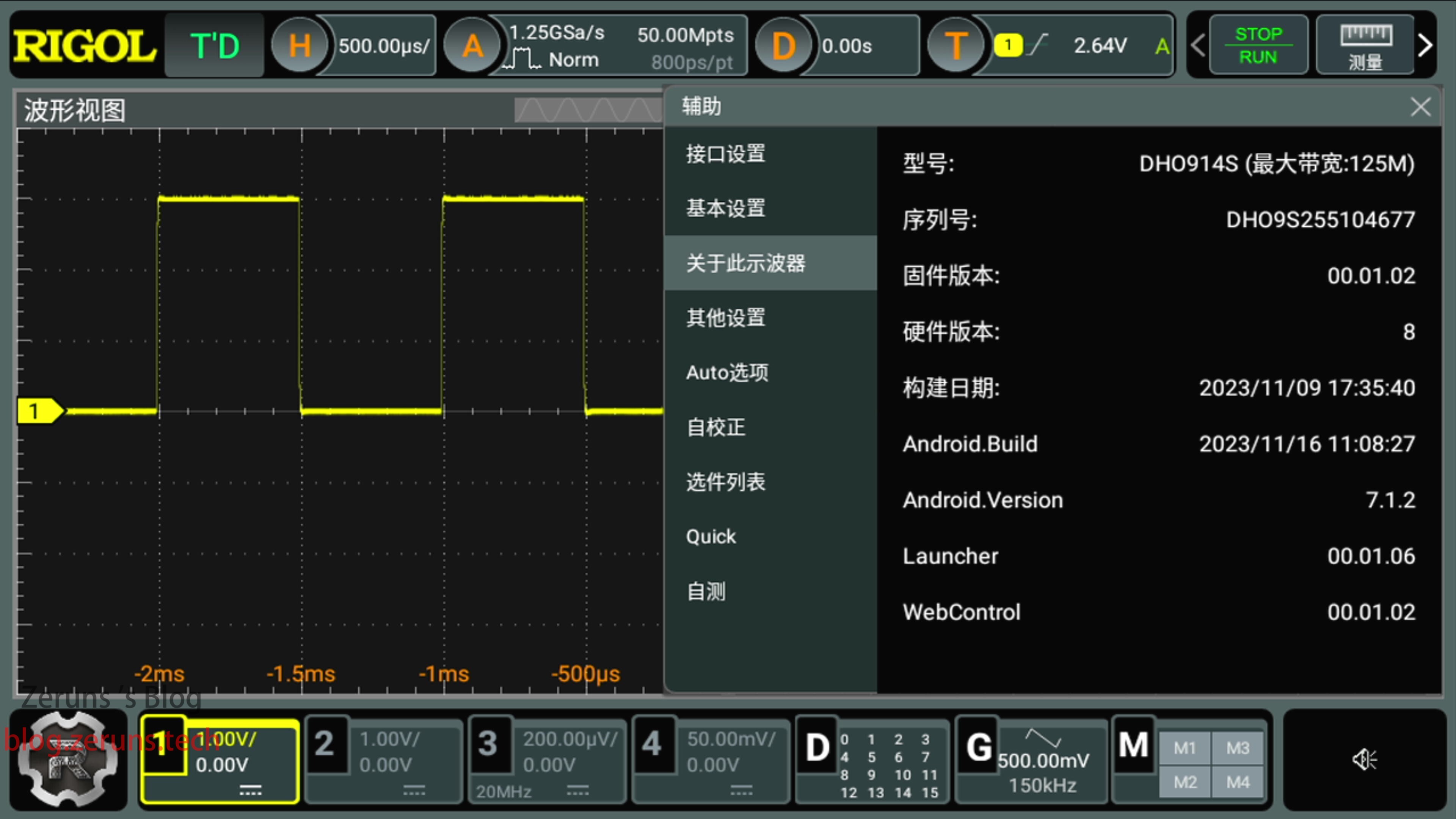

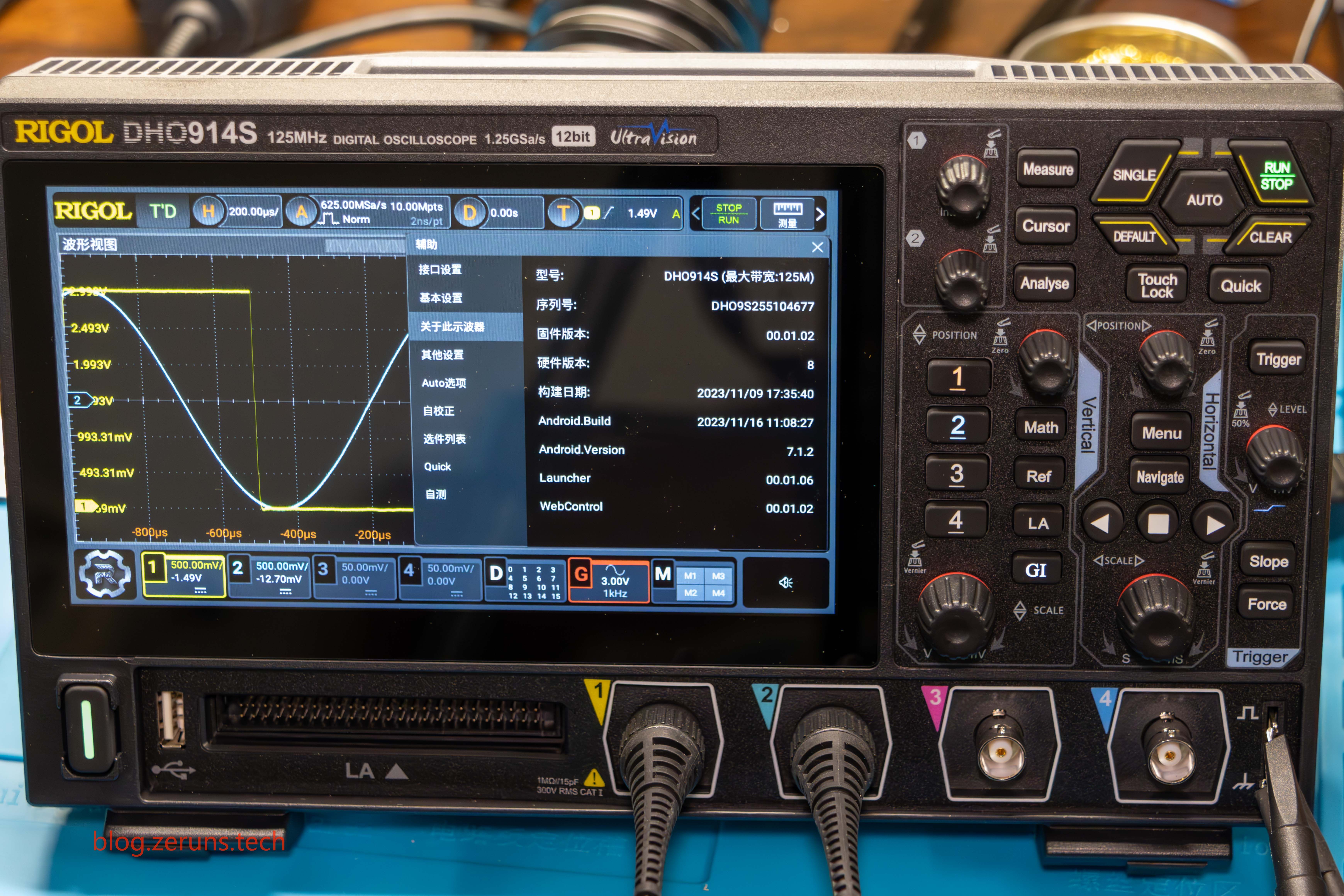

Система осциллографа — Android 7.1.2, процессор — RK3399.
Подключите клавиатуру к переднему USB-порту, нажмите Win+N, чтобы открыть выпадающее меню, затем нажмите кнопку «Настройки», чтобы войти в системные настройки Android.

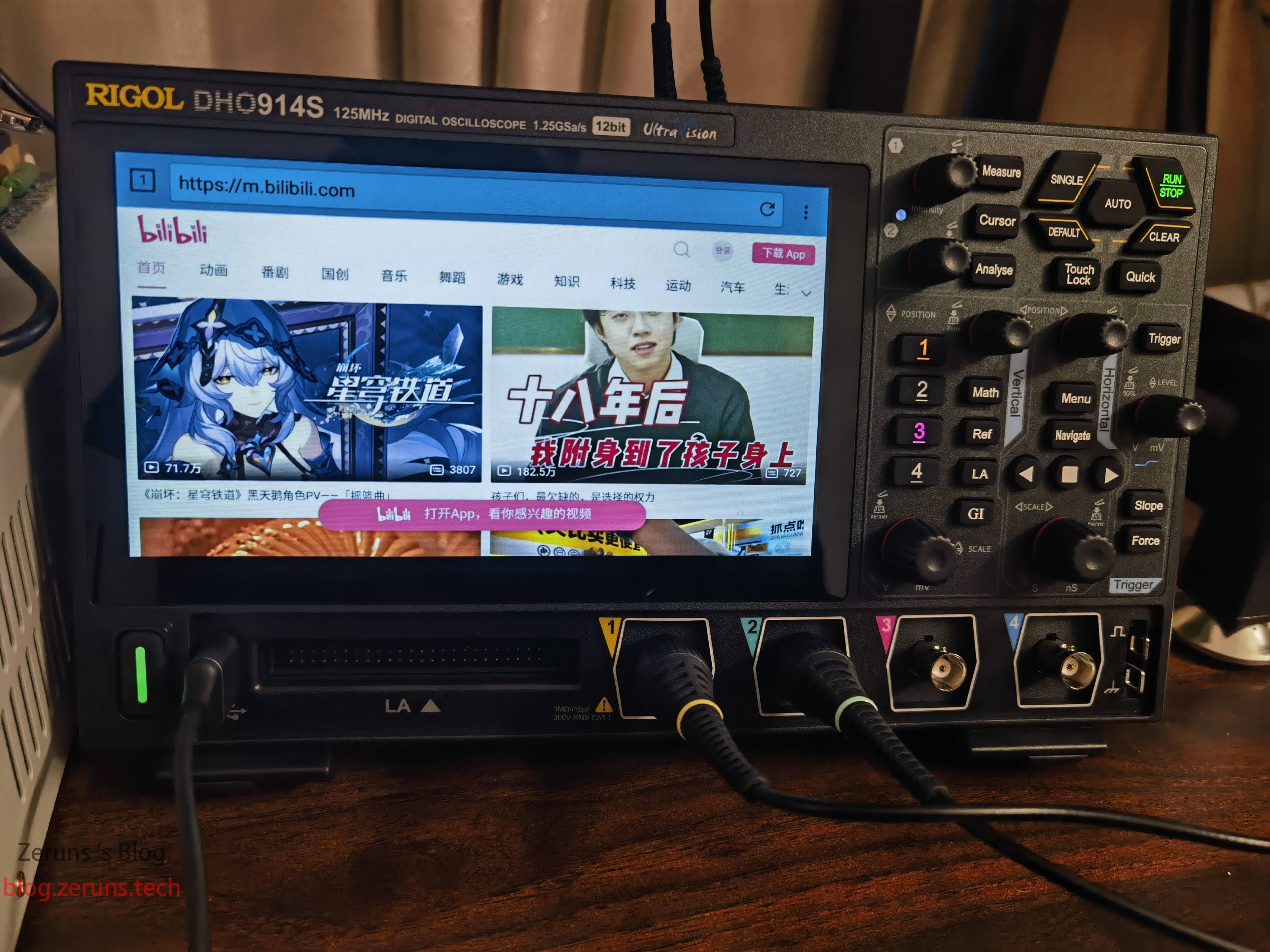

Нажмите Win+B, чтобы открыть встроенный браузер.

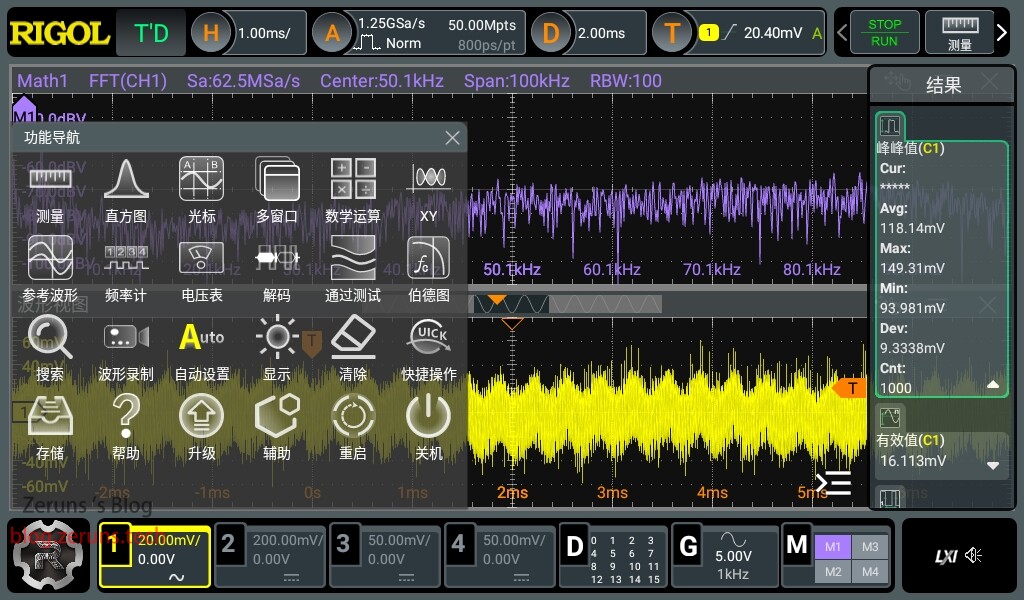

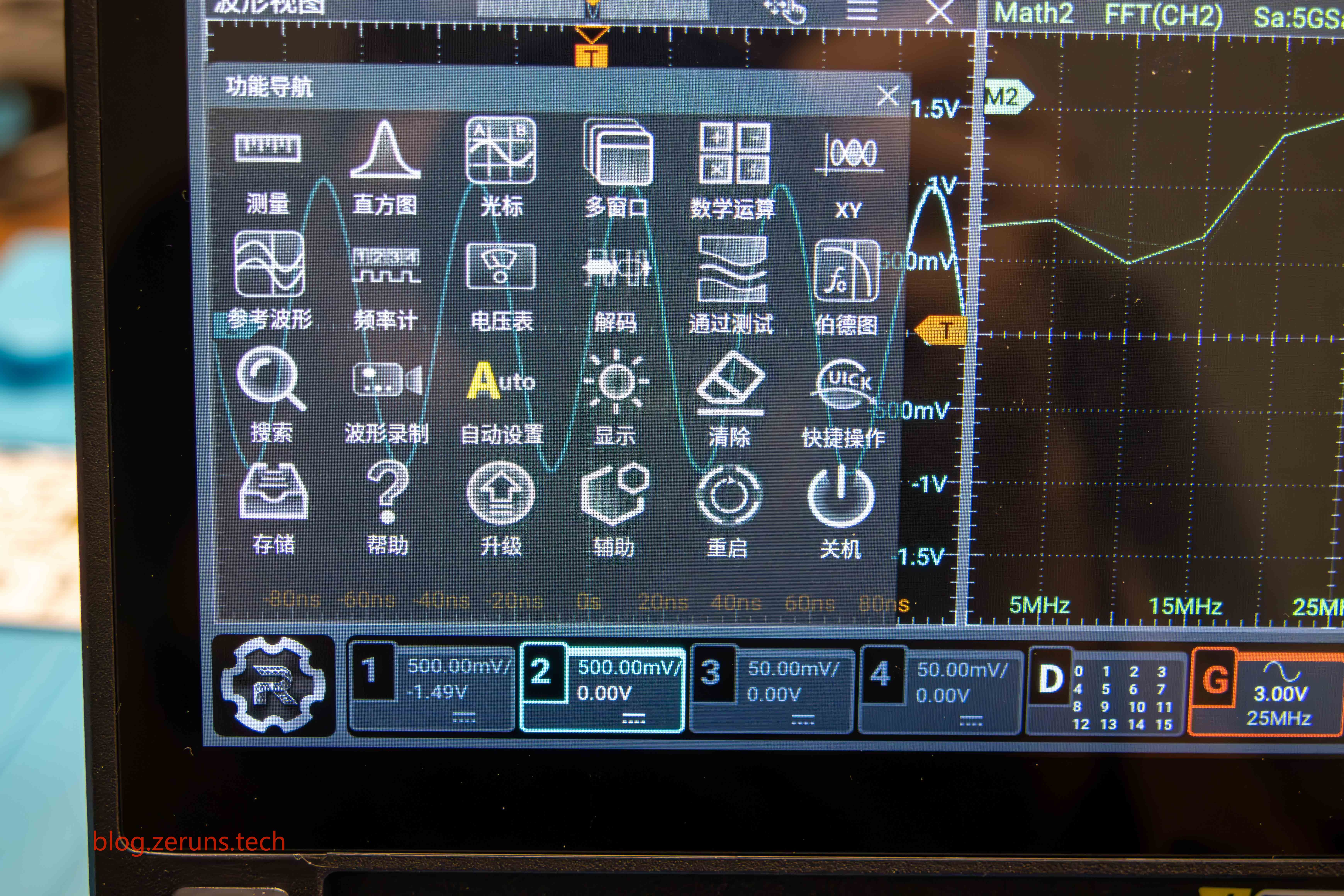

Меню функций

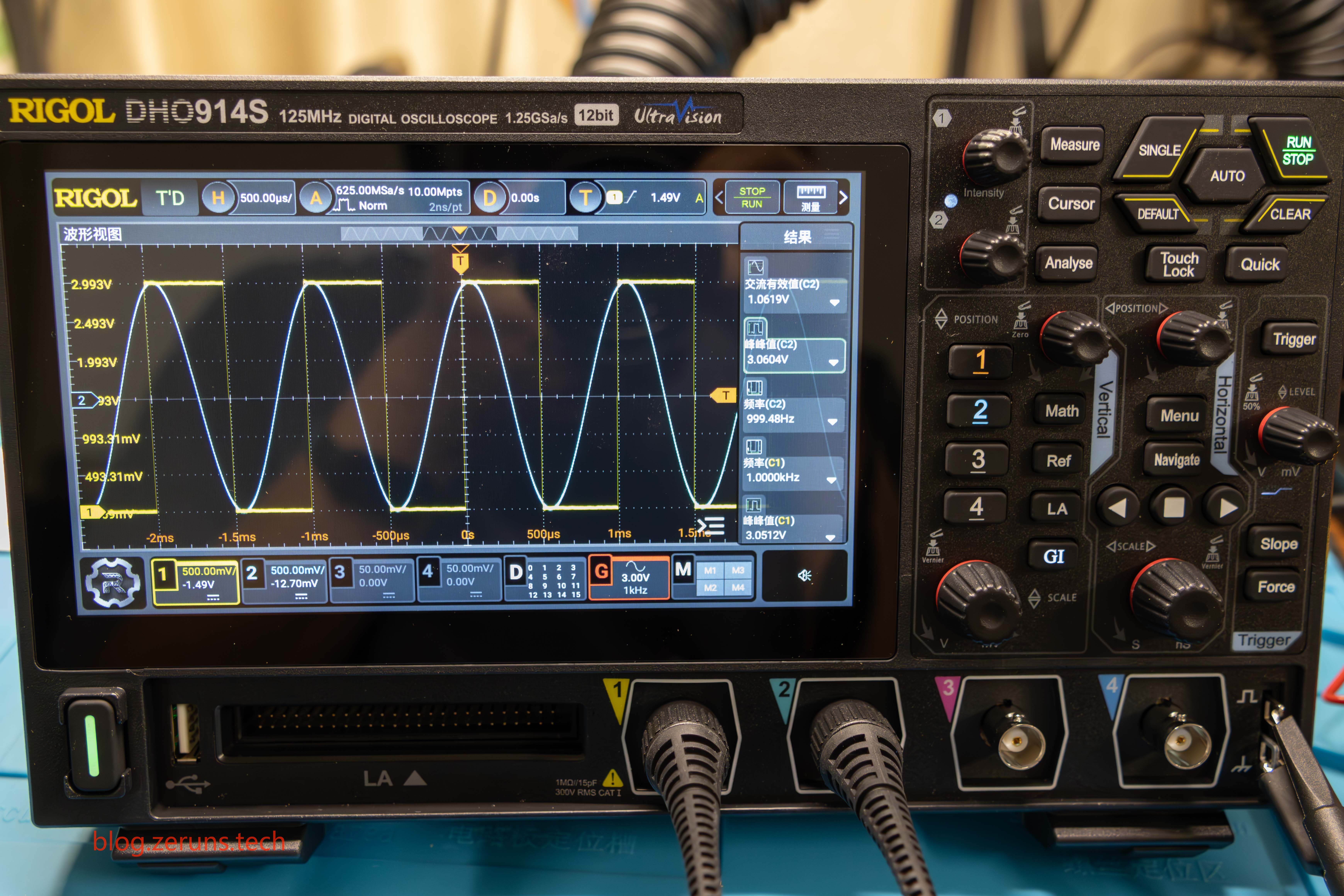

Тест выхода встроенного генератора прямоугольных волн 1 кГц, а также настройка генератора сигналов для вывода синусоидальной волны 1 кГц.

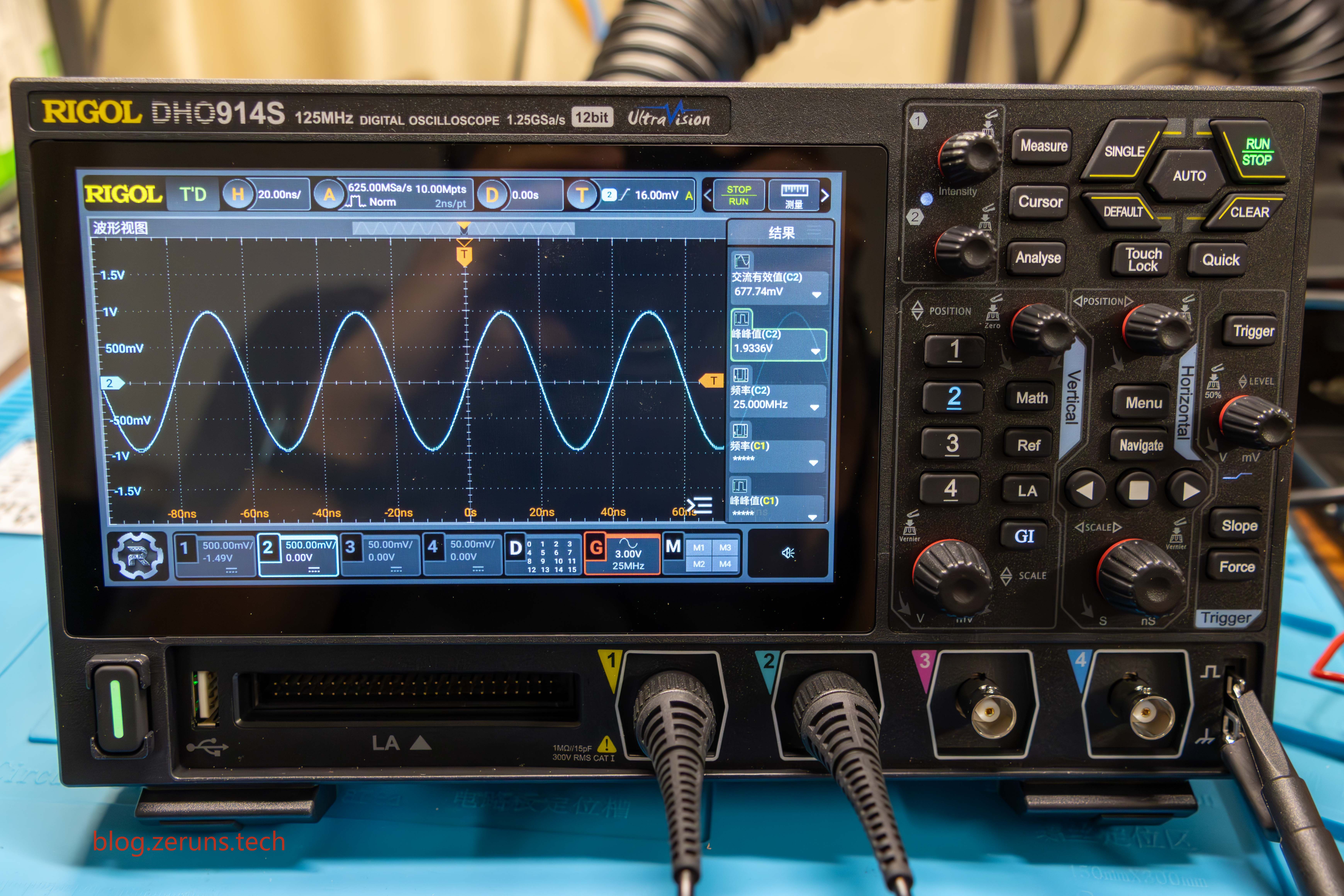

Настройка генератора сигналов для выхода синусоидальной волны с частотой 25 МГц и пик-пиковым напряжением 3 В, измерение каналом 2 осциллографа.

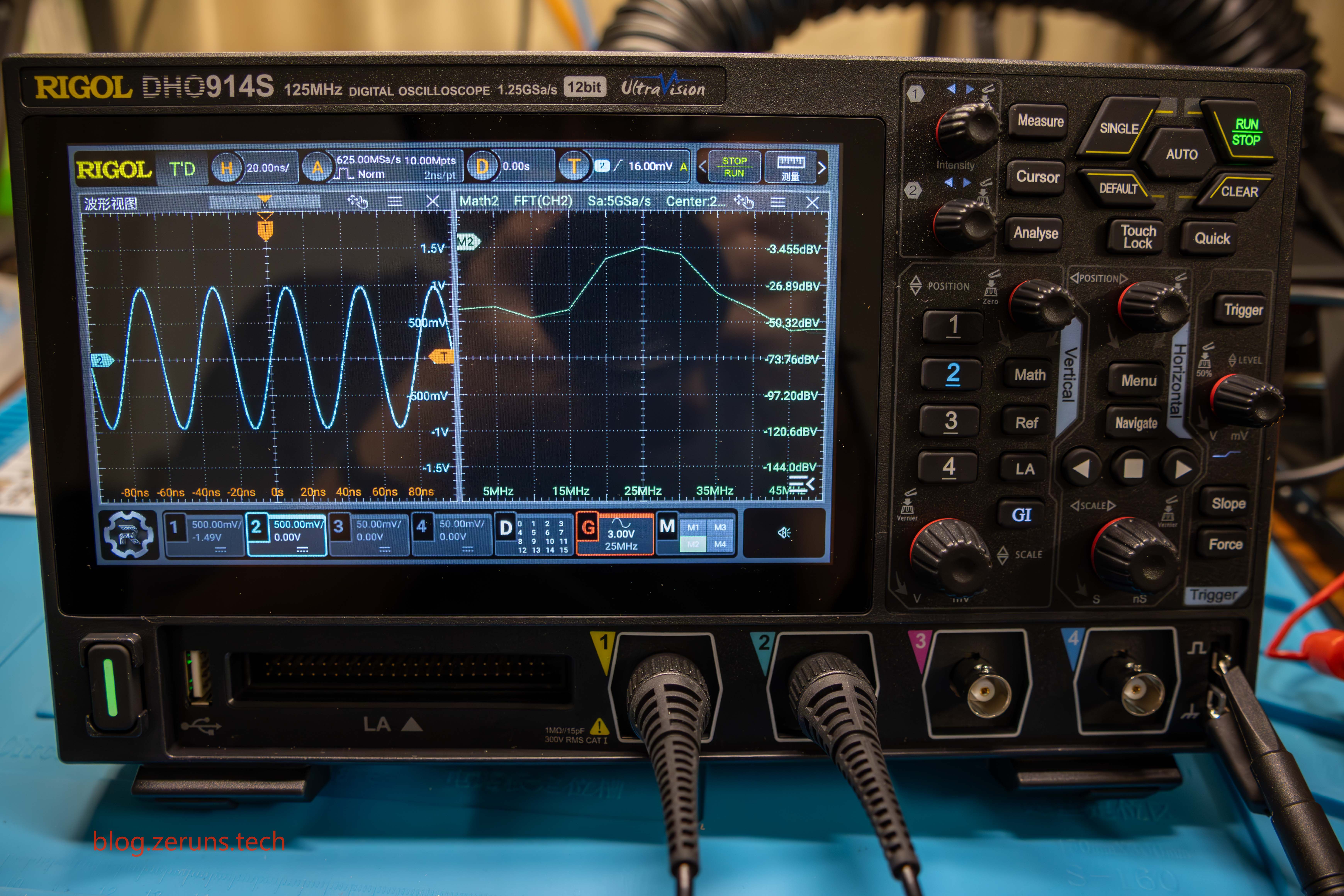

Функция FFT (быстрое преобразование Фурье)

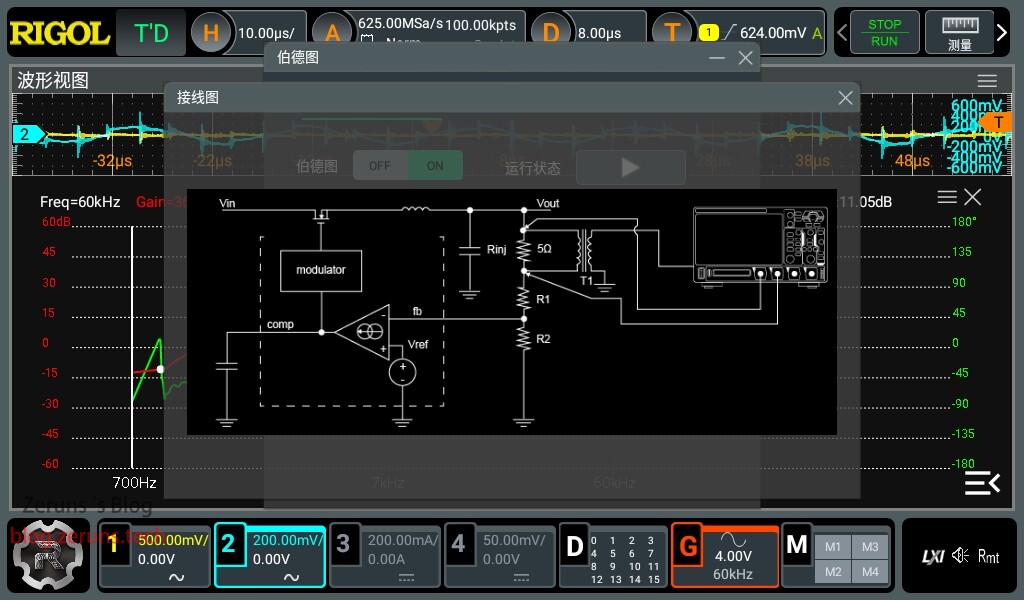

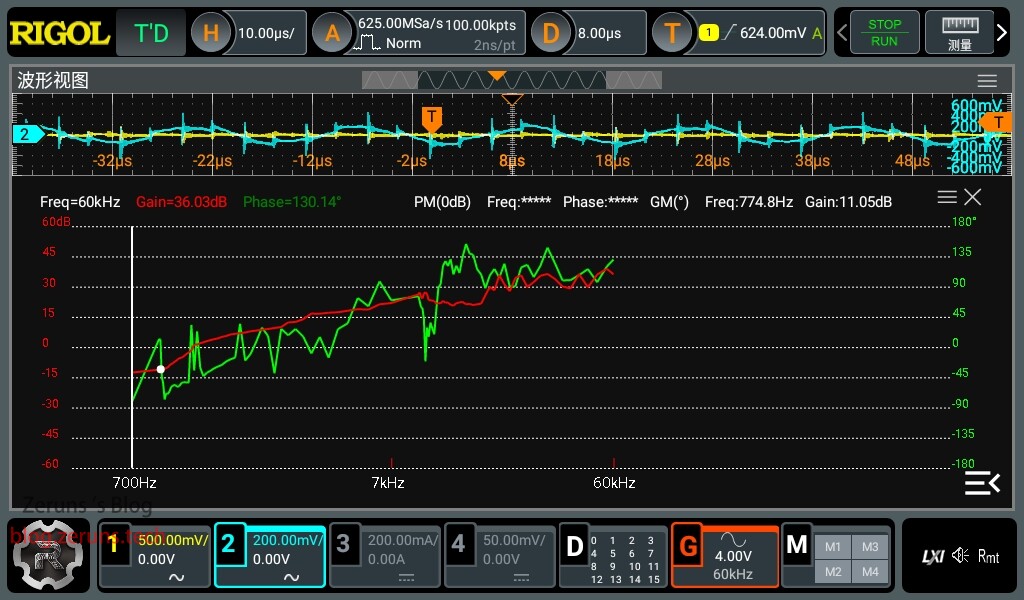

Тест функции диаграммы Боде (Bode plot) — диаграмма Боде представляет собой графическое отображение частотной характеристики системы. Диаграмма Боде состоит из графика амплитудной характеристики и графика фазовой характеристики, оба построены по логарифмической шкале частоты, поэтому диаграмму Боде часто называют логарифмическим графиком.

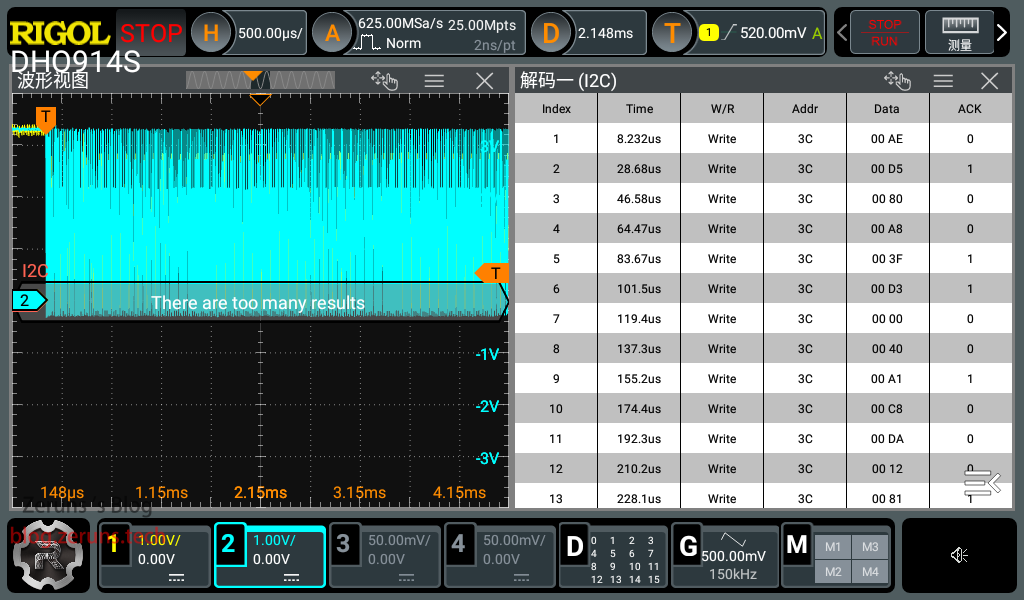

Функция декодирования: тест декодирования I2C-коммуникации 0,96-дюймового OLED-дисплея.

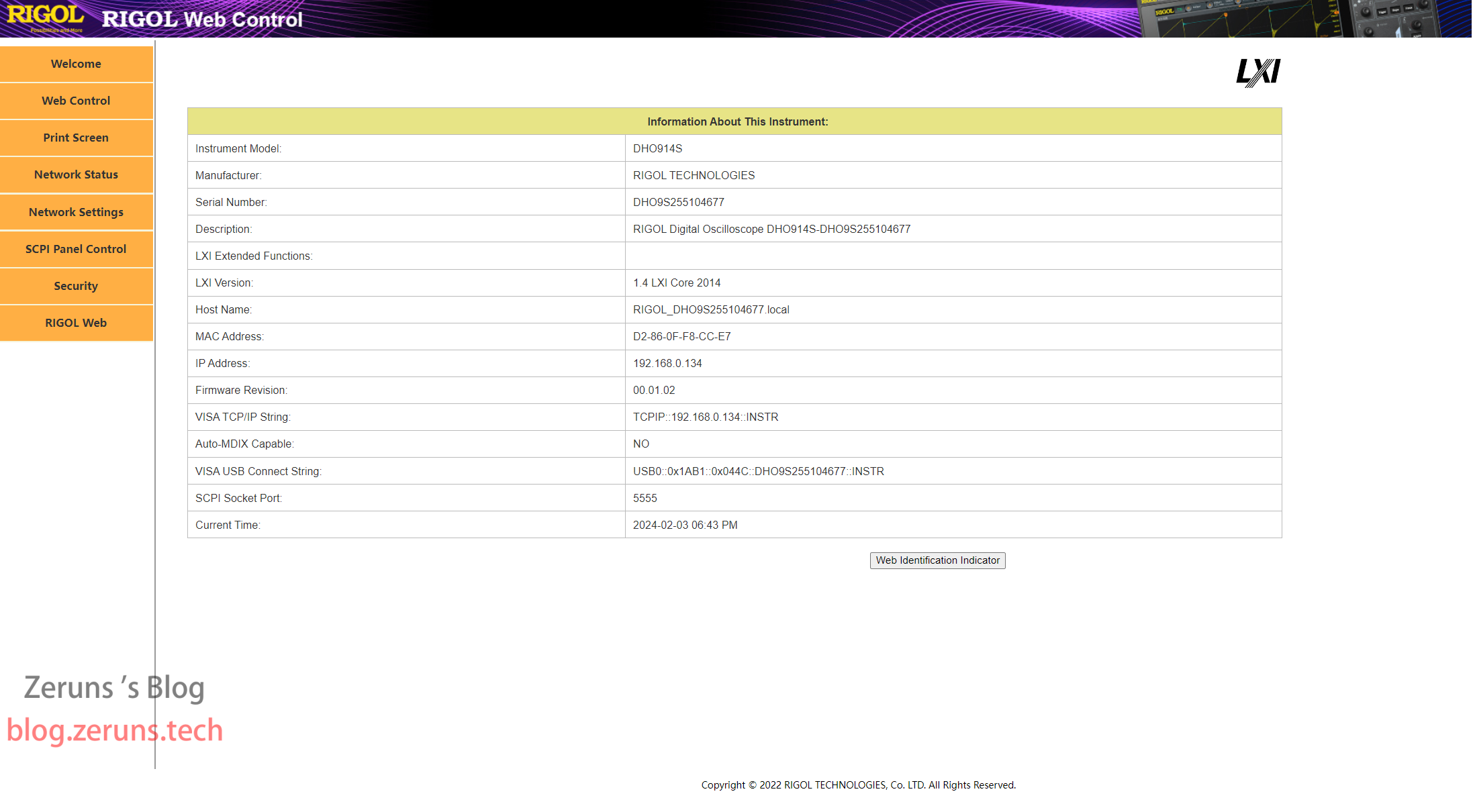

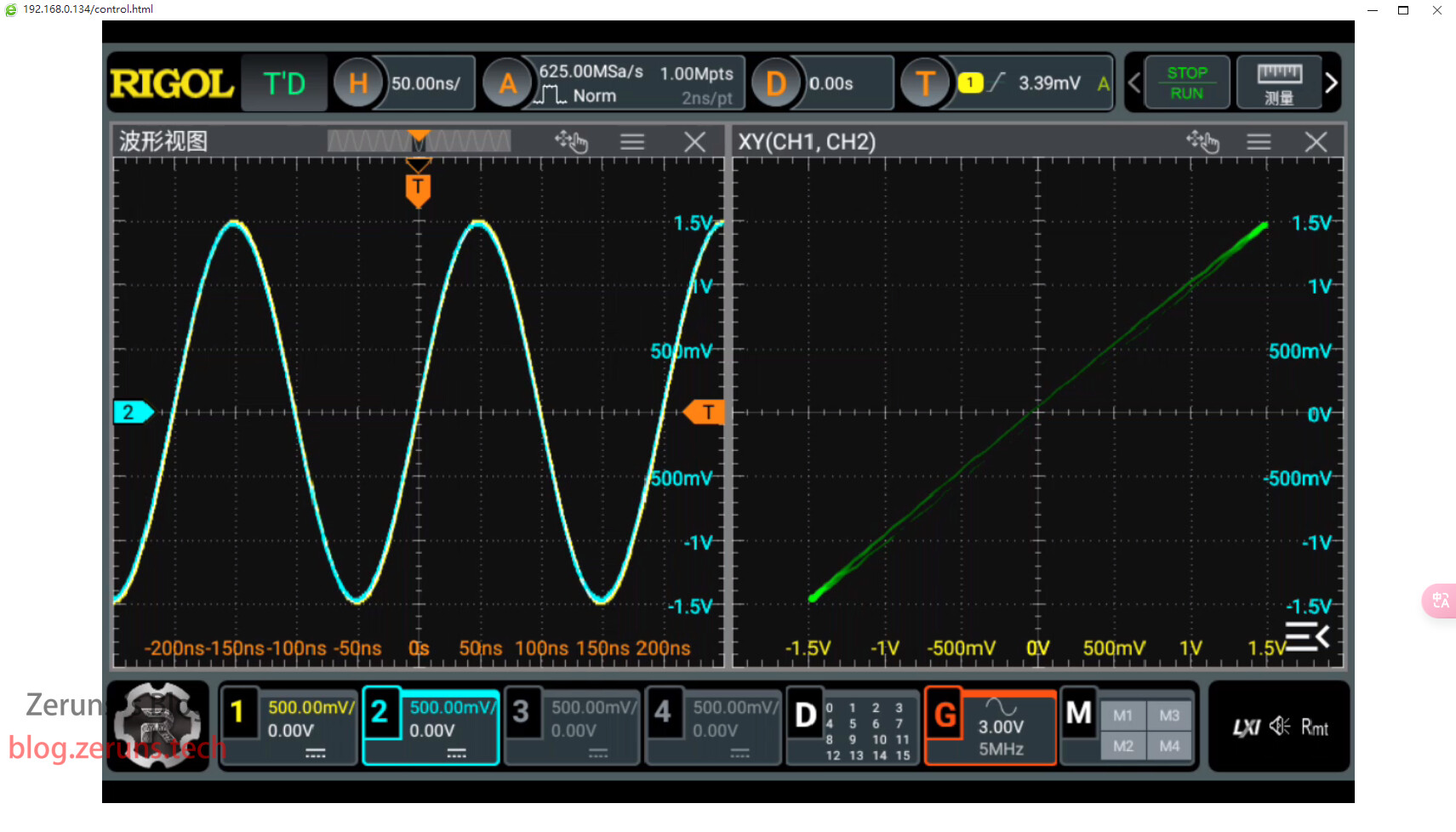

Подключение осциллографа к сети по кабелю позволяет управлять им через веб-интерфейс и делать снимки экрана.
Тест пульсаций встроенного блока питания

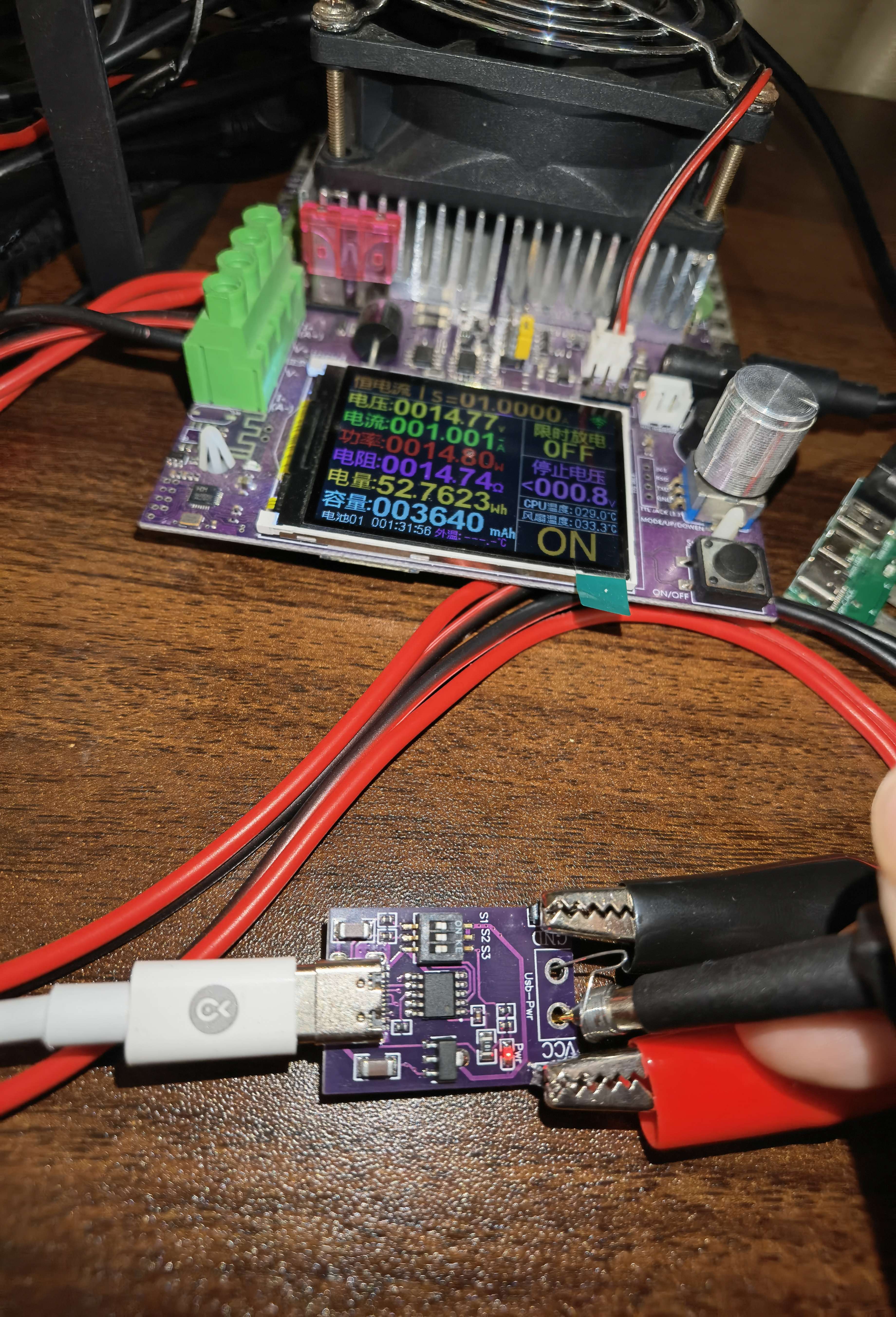

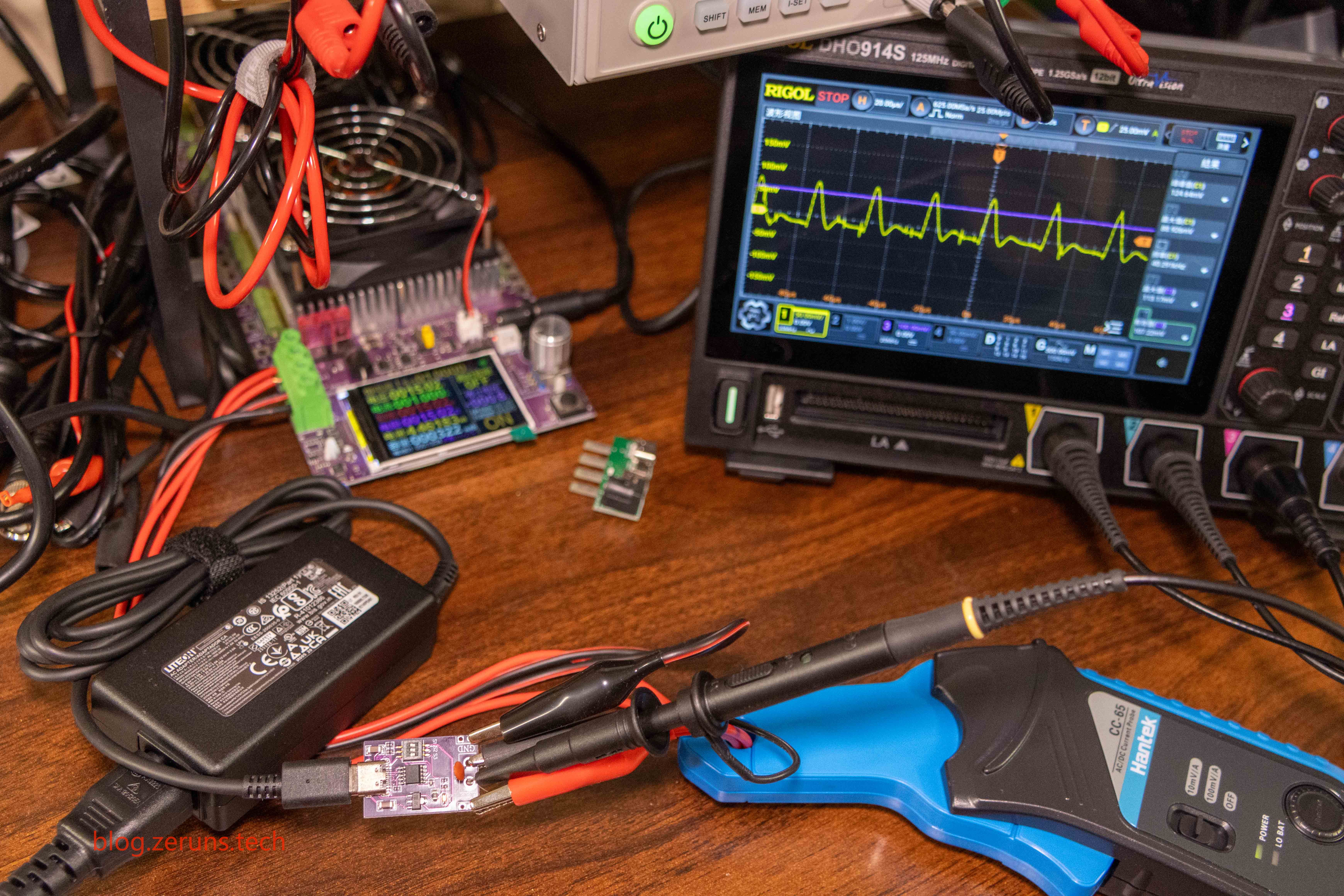

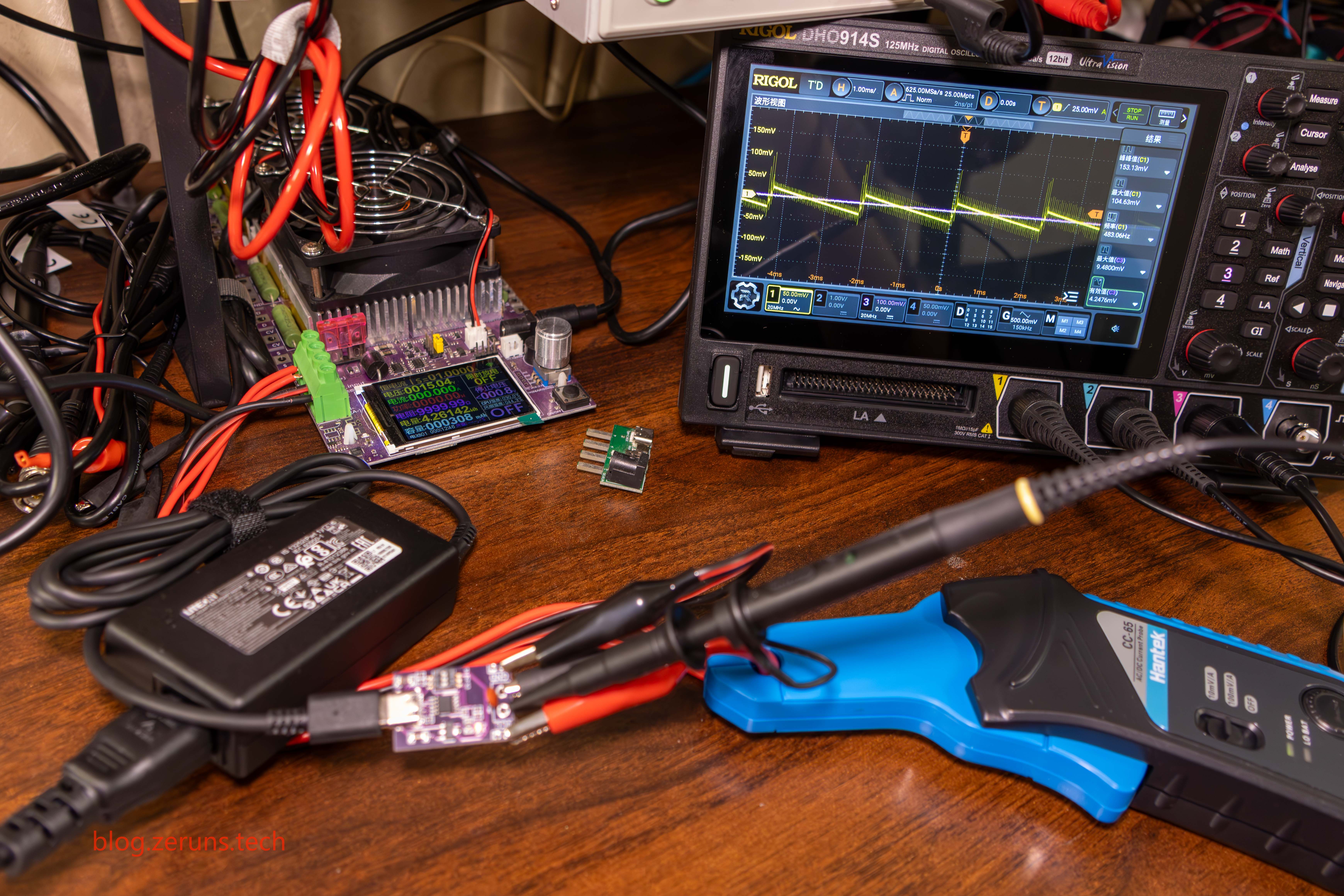

Проверка уровня пульсаций встроенного блока питания осциллографа LITEON. С помощью устройства PD-обманки блок питания был настроен на выход 15 В. К контактной площадке, к которой подключается щуп осциллографа, был припаян керамический конденсатор ёмкостью 100 нФ. Метод тестирования может быть не самым профессиональным.

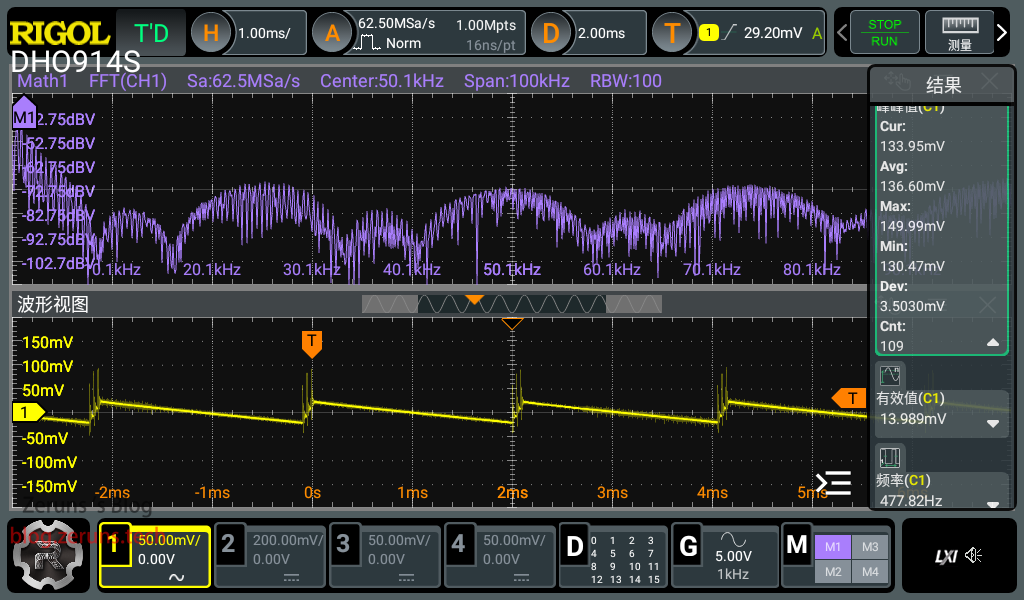

На холостом ходу среднее пиковое значение пульсаций составляет около 136 мВ.

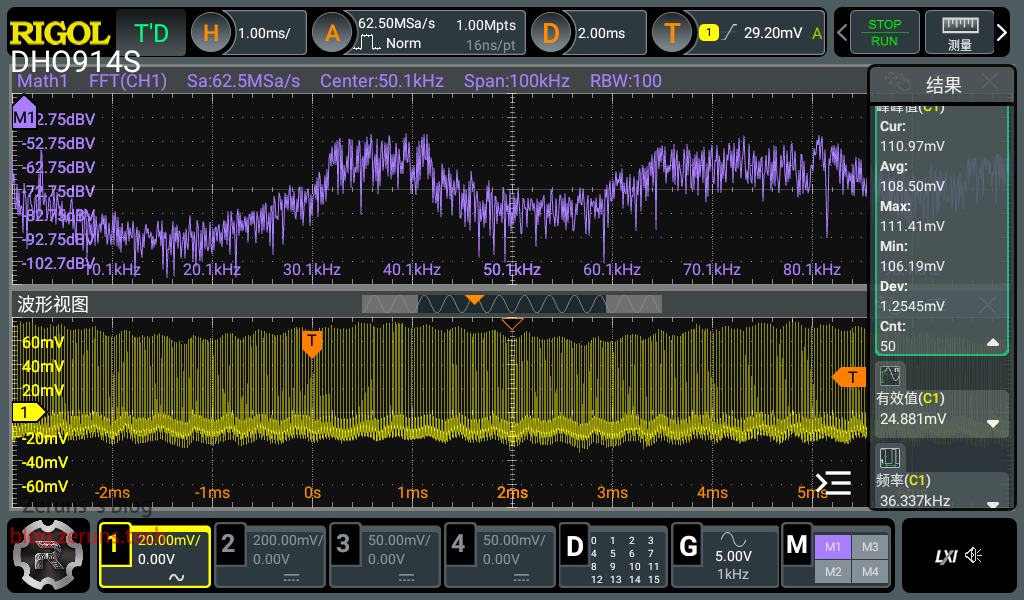

При нагрузке 1 А среднее пиковое значение пульсаций составляет около 108 мВ.

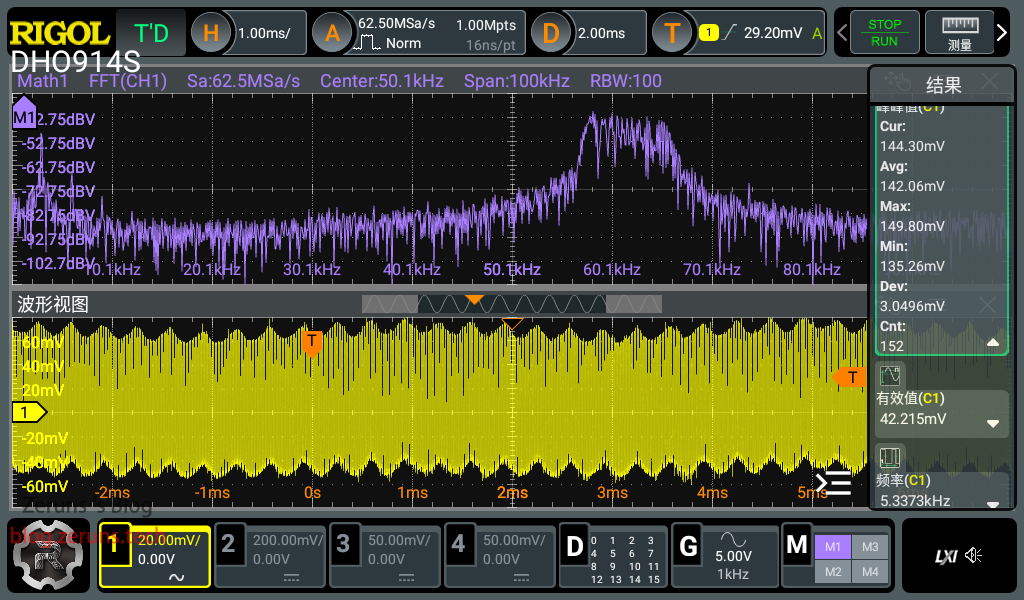

При нагрузке 3 А пиковое значение пульсаций составляет около 142 мВ.
Для сравнения также был протестирован уровень пульсаций 65-ваттного зарядного устройства GaN от бренда Baseus:
С помощью устройства PD-обманки зарядное устройство было настроено на выход 15 В. Под контактную площадку, к которой подключается щуп осциллографа, был припаян керамический конденсатор MLCC ёмкостью 100 нФ.

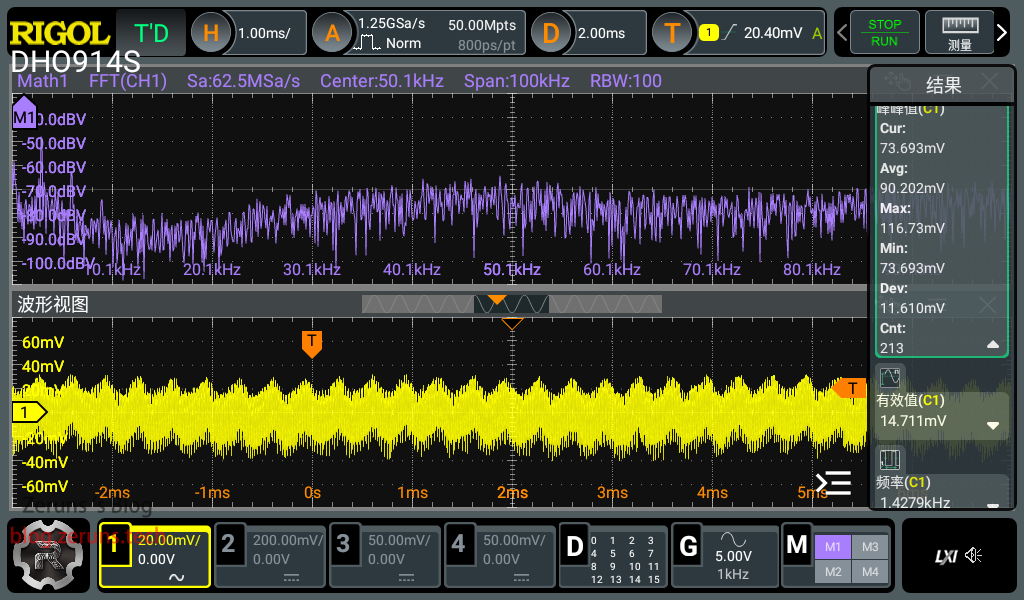

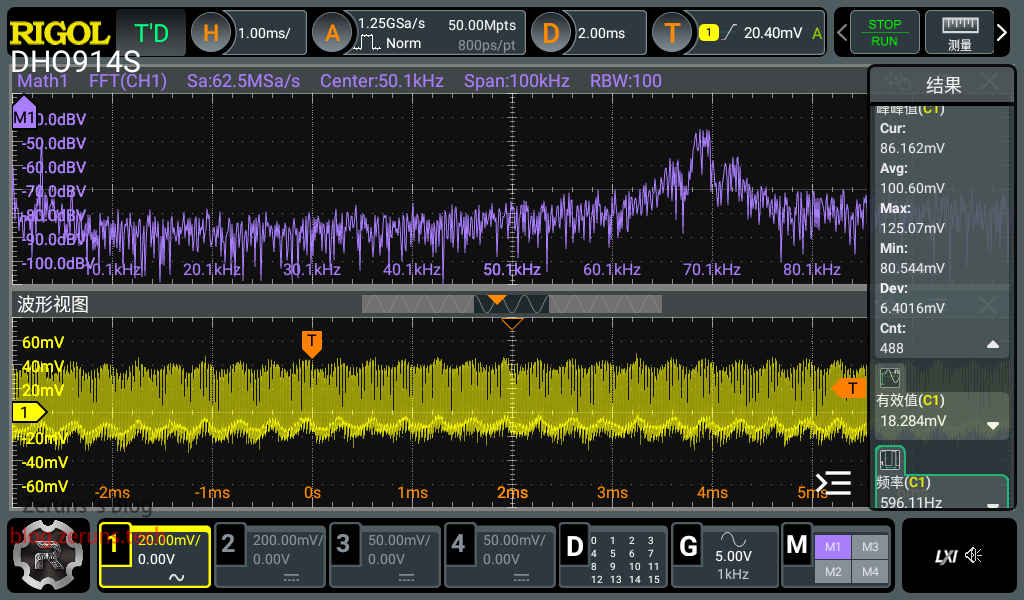

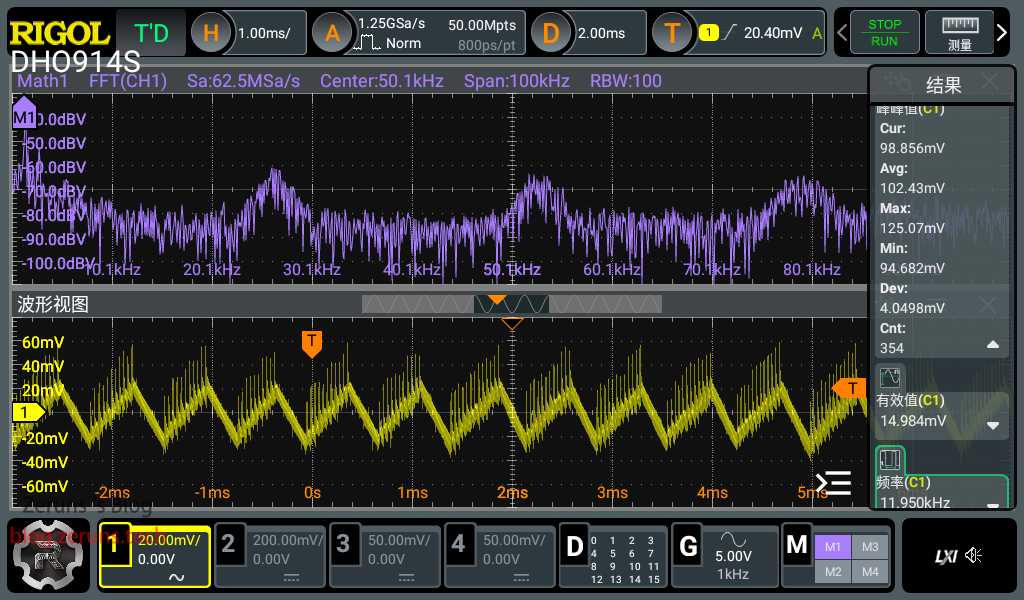

На холостом ходу среднее пиковое значение пульсаций составляет около 102 мВ.
При нагрузке 1 А среднее пиковое значение пульсаций составляет около 100 мВ.
При нагрузке 3 А среднее пиковое значение пульсаций составляет около 90 мВ.
