애쾌(iKuai) IK-Q6000 WiFi6 무선 라우터 간단 개봉 및 분해 리뷰
저는 애쾌 소프트웨어 라우터를 사용하고 있기 때문에, AP도 모두 애쾌 제품으로 통일하여 관리하기로 결정했습니다. 현재 여러 종류의 애쾌 무선 라우터를 AP로 구입하여 사용 중입니다 (IK-Q6000, IK-W35, IK-Q3600). 지금까지 사용해 본 결과, 애쾌 제품의 와이파이 신호 세기는 제가 이전에 사용했던 TP-LINK보다 상당히 약한 편입니다. 본문에서 리뷰하는 애쾌 Q6000의 하드웨어 사양은 제가 예전에 사용했던 TP-LINK의 XDR6088과 거의 유사합니다 (CPU와 무선 RF 칩셋 모두 동일). 그러나 실제로 사용해보면 TP-LINK의 신호가 애쾌보다 훨씬 강하게 느껴집니다 (다만 XDR688의 가격은 Q6000의 거의 두 배 수준임).
하드웨어 사양이 거의 동일하기 때문에, XDR6088은 애쾌 시스템을 설치할 수 있으며, 저는 이미 이를 애쾌 시스템으로 플래시하였습니다.
TP-LINK XDR6088 WiFi6 라우터 간단 개봉 리뷰: https://blog.zeruns.com/archives/731.html
IK-Q6000 분해 영상: https://www.bilibili.com/video/BV1XT6xYvEti/
전자공학/마이크로컨트롤러 기술 교류 QQ 그룹: 2169025065
사양
- CPU: MT7986A, 쿼드코어 A53, 클럭 2.0GHz, 12nm 공정
- 메모리: 512MB
- 플래시 저장소: 128MB
- 포트: 1개의 2.5G 네트워크 포트, 3개의 기가비트 LAN 포트
- 무선 프로토콜: IEEE 802.11a/b/g/n/ac/ax
- 무선 속도: 최대 5952Mbps (2.4GHz: 1148Mbps, 5GHz: 4804Mbps)
- 안테나: 내장형 4개
- 크기: 145mm x 65mm x 166.5mm
애쾌 공식 제품 소개 페이지: https://url.zeruns.com/F4okg
- 징동 구매 링크: https://u.jd.com/b1z4ZJ9
- 타오바오 구매 링크: https://s.click.taobao.com/1IU0n3t
- 핑둬둬 구매 링크: https://p.pinduoduo.com/y5OVF8hD
개봉

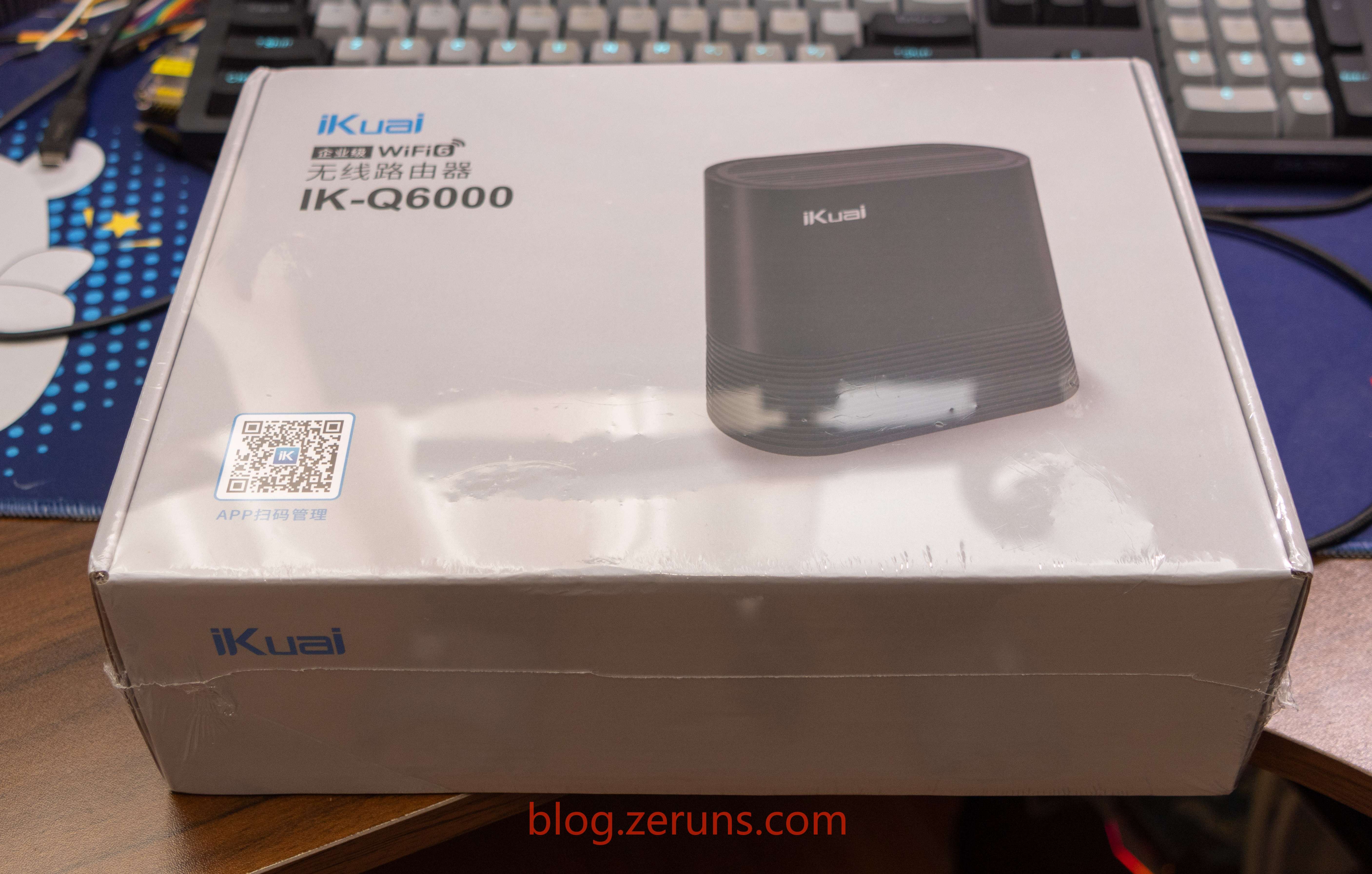

박스 정면
박스 측면

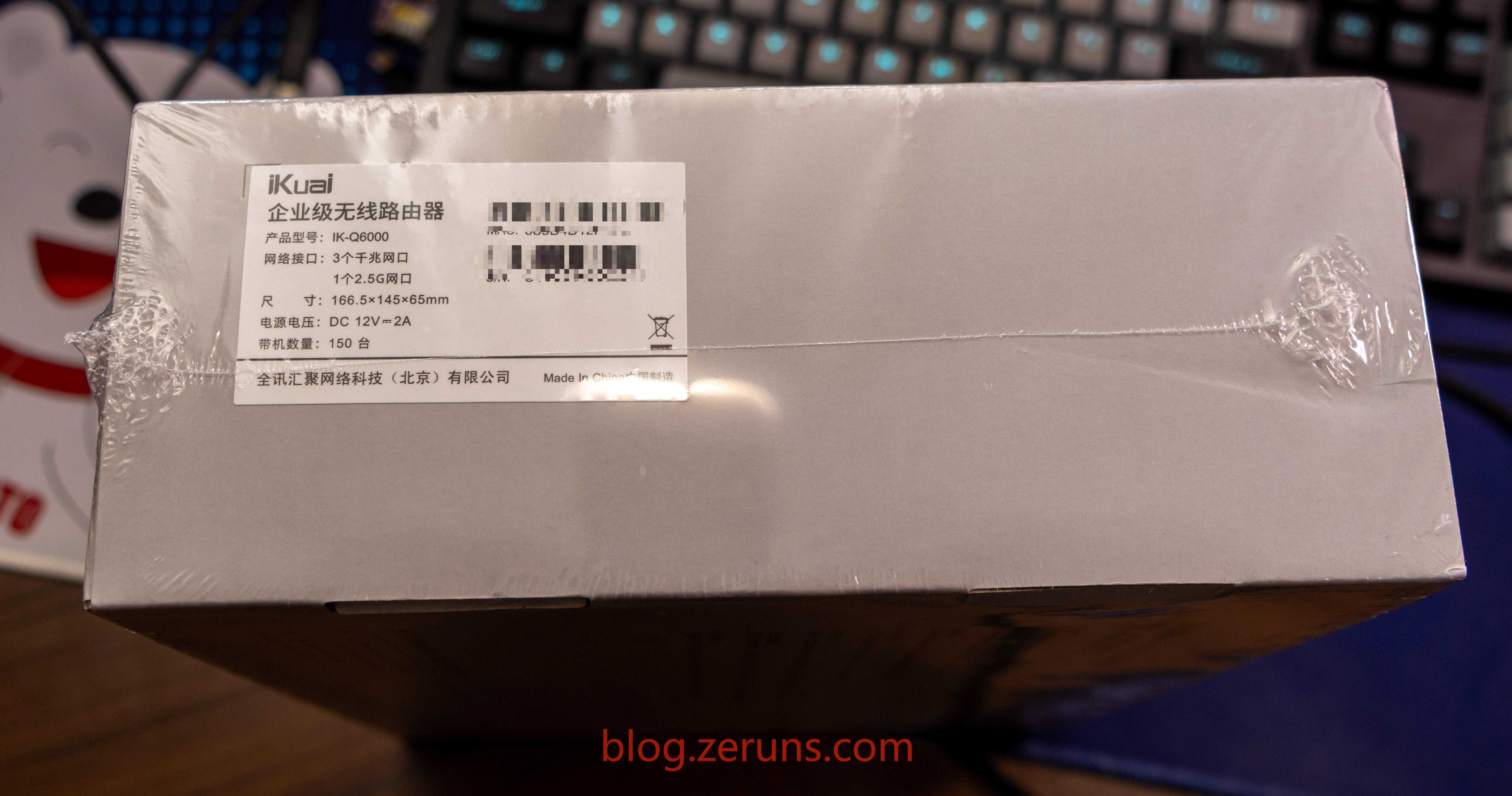

박스 바닥면

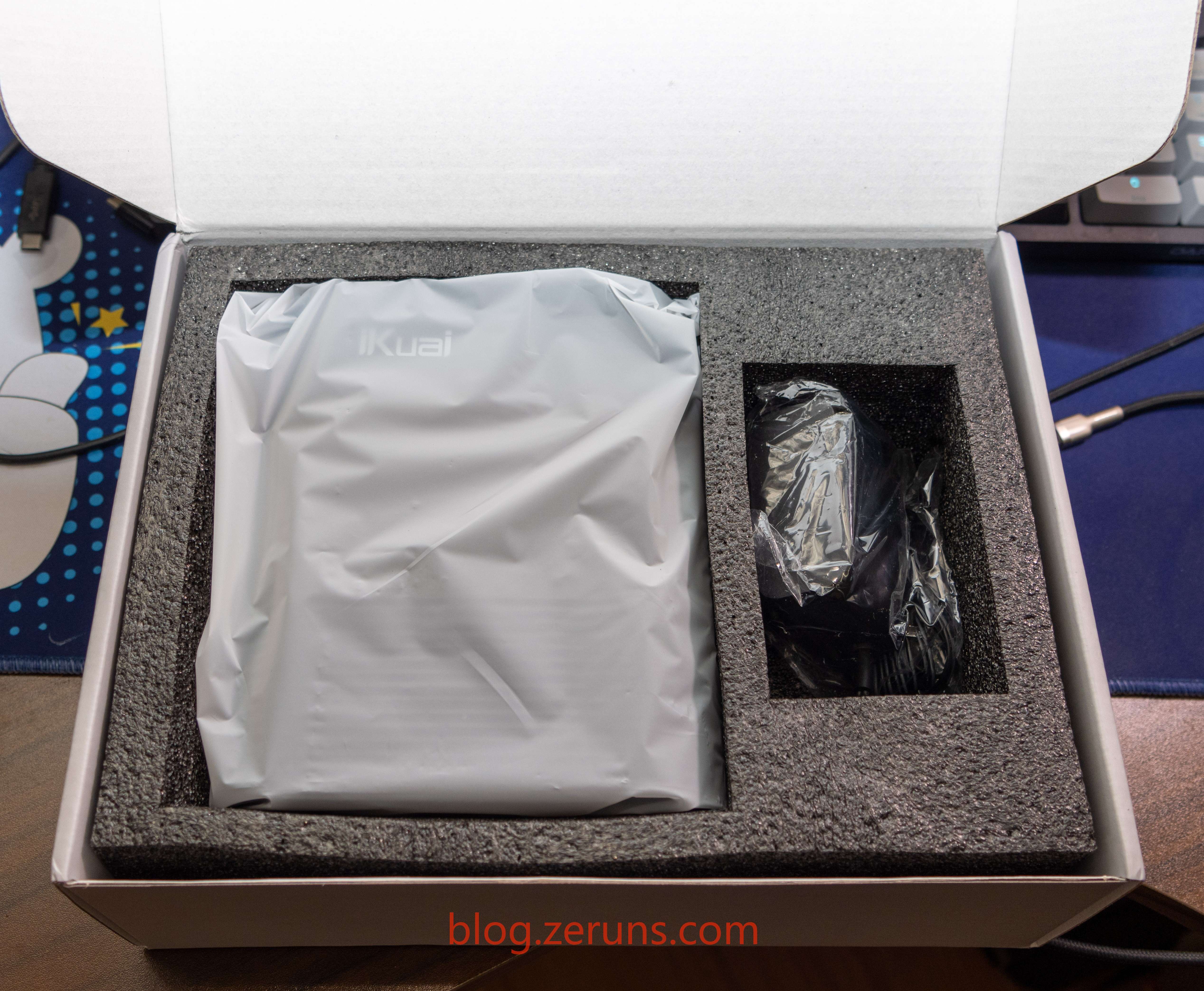

내용물 확인: 라우터 본체와 전원 어댑터 포함

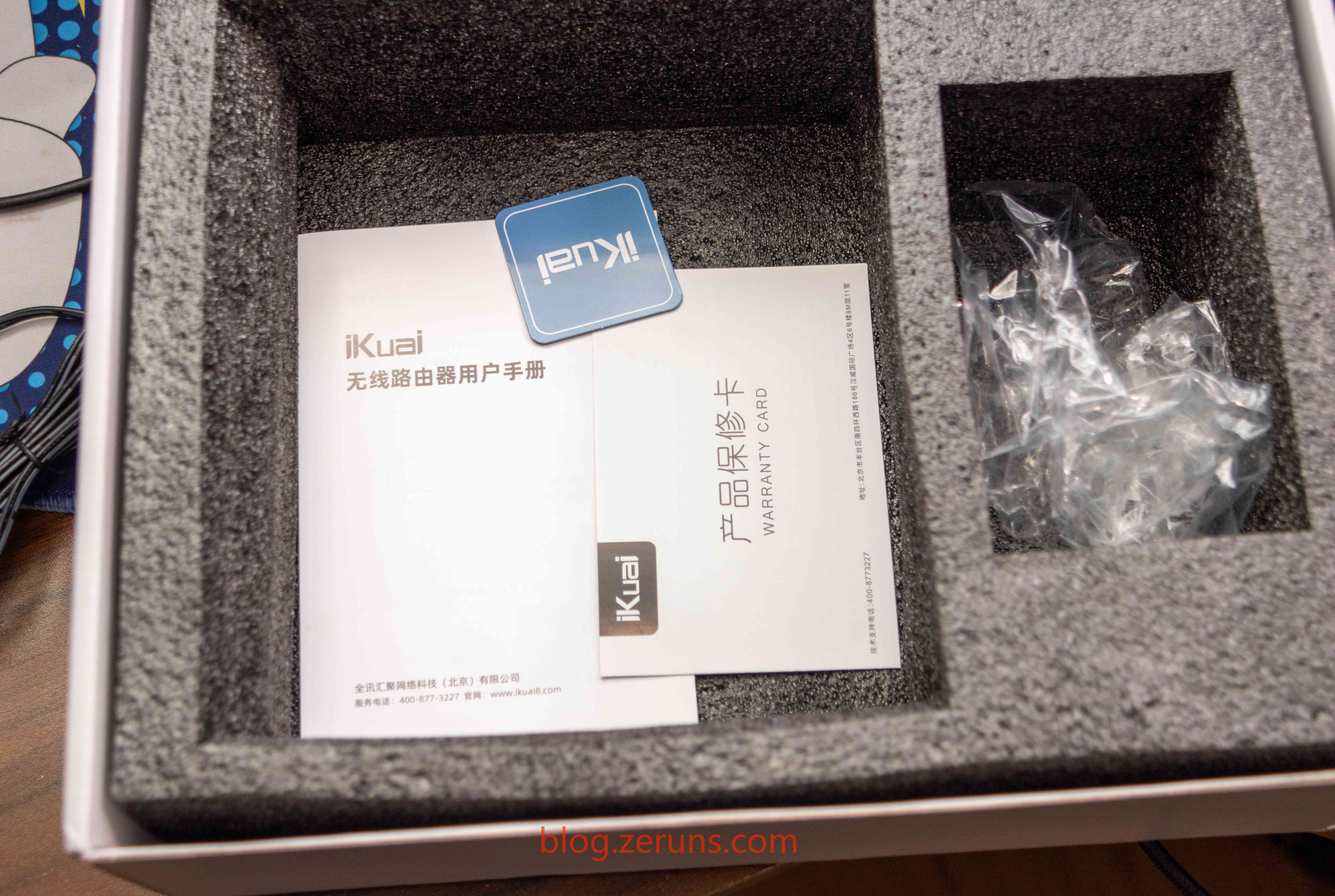

라우터 꺼낸 후 아래에는 사용자 설명서와 보증서 있음

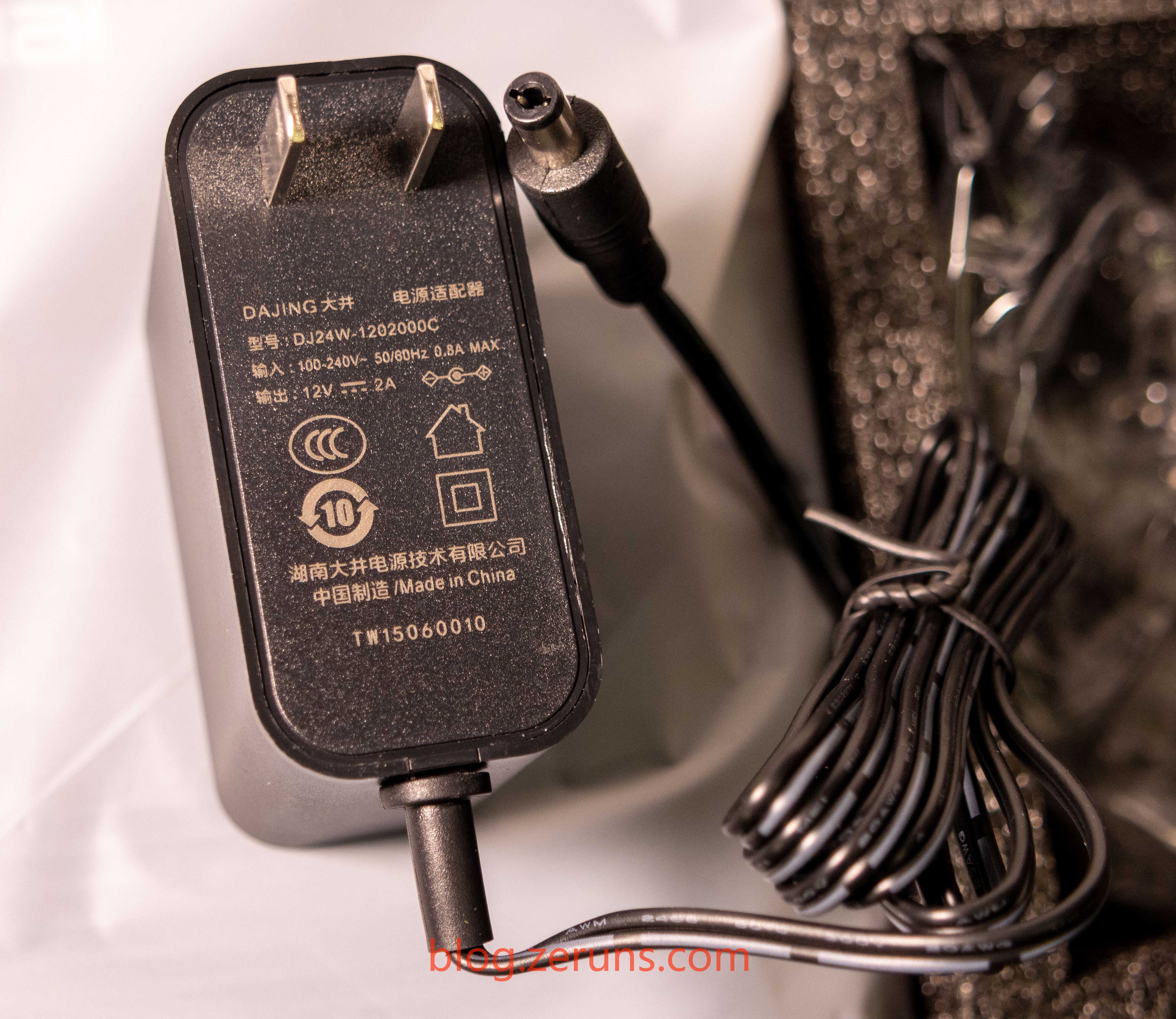

전원 어댑터는 와이드 전압 입력(100-240V), 출력은 DC 12V/2A이며, 제조업체는 대정(Da Jing), 모델명 DJ24W-1202000C

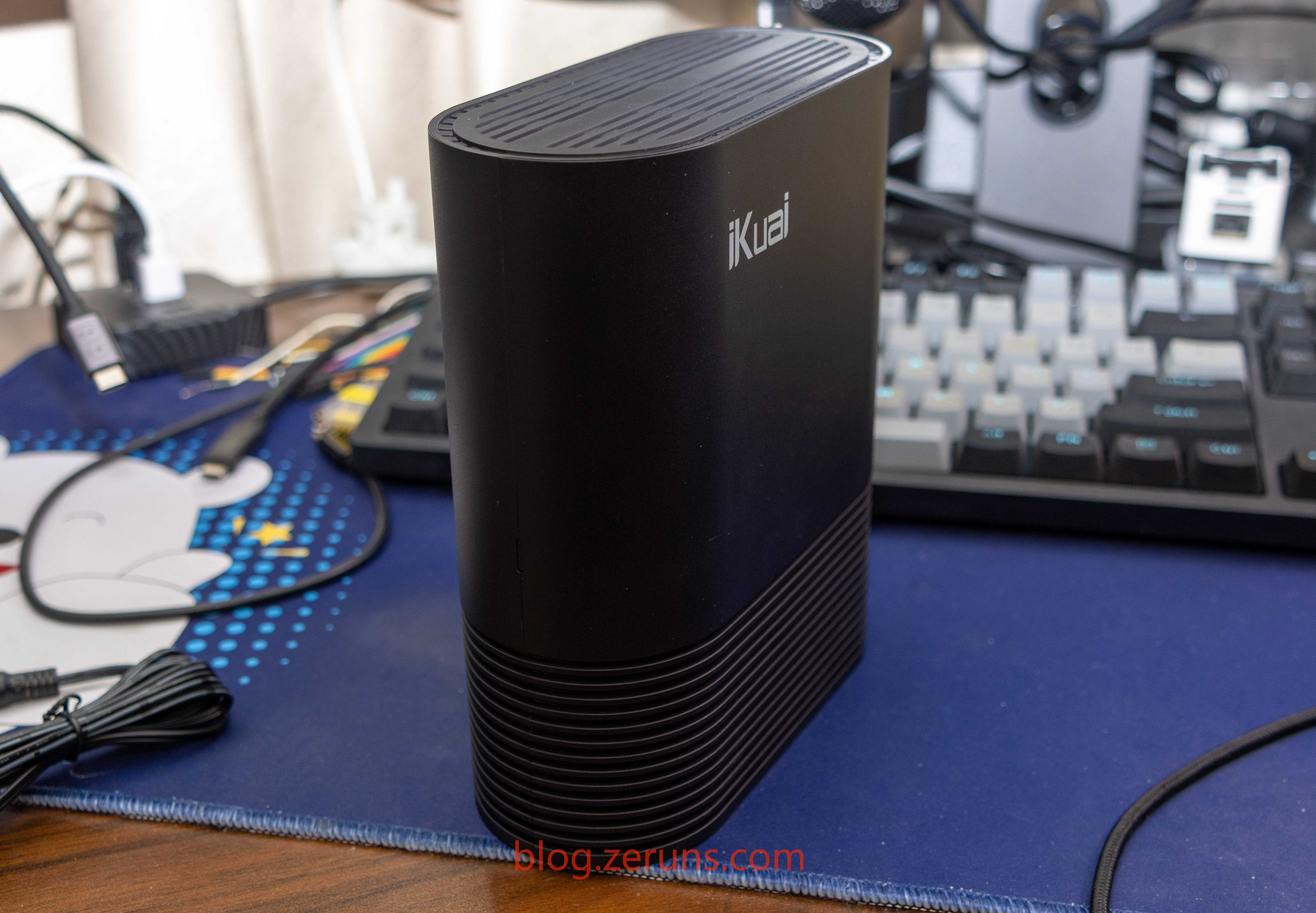

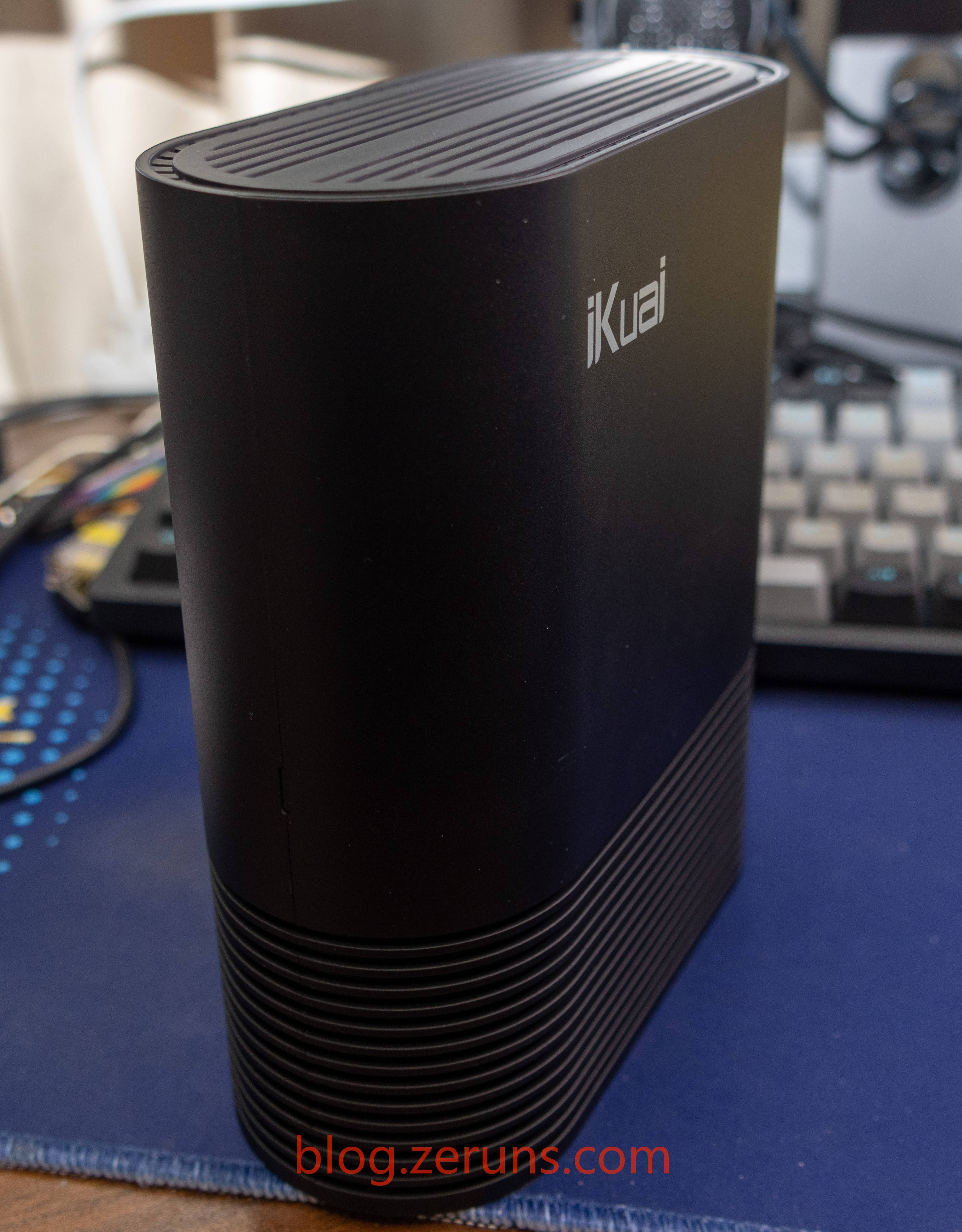

IK-Q6000 정면

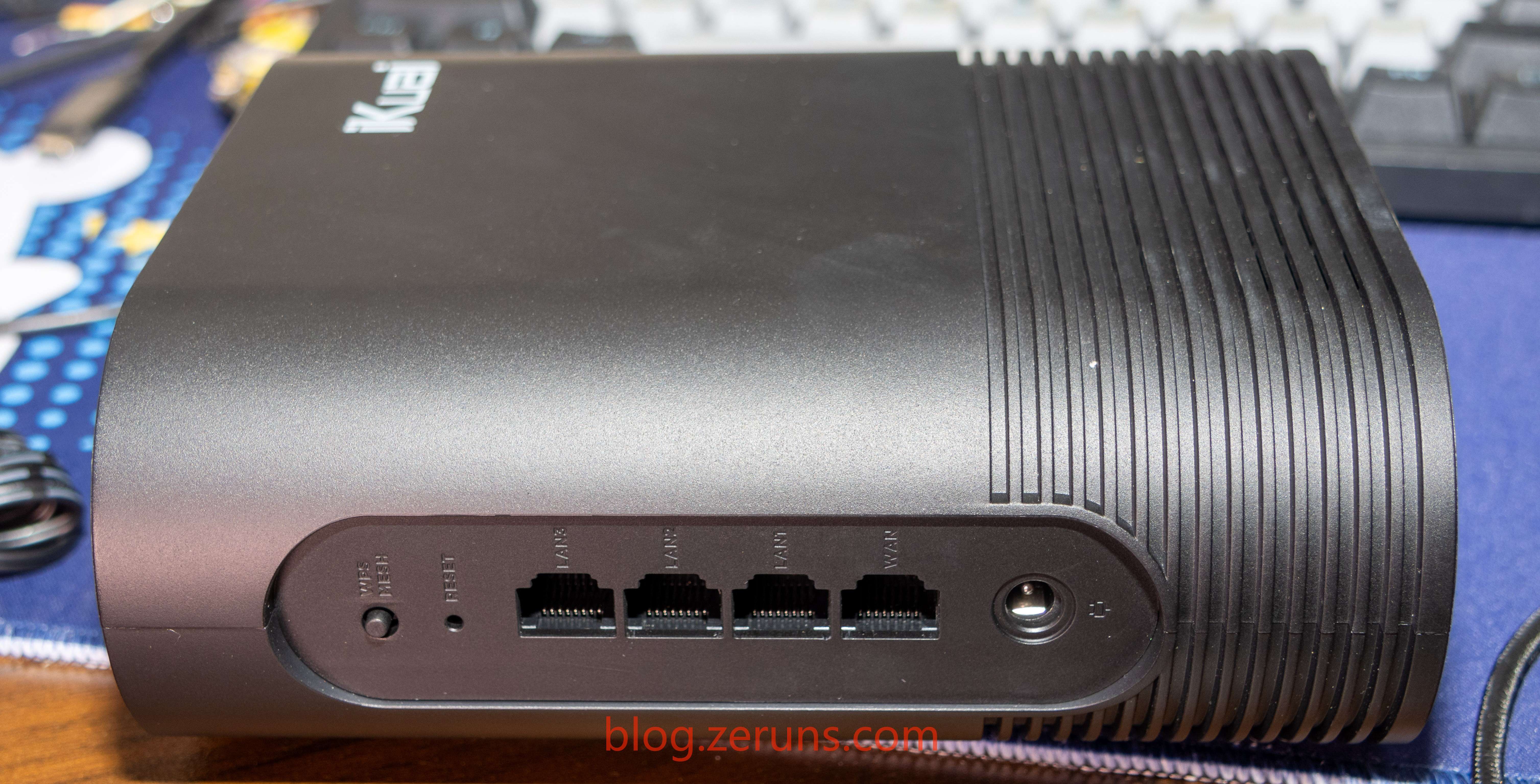

후면 인터페이스: 좌측부터 WPS/MESH 버튼, 리셋 버튼, 3개의 기가비트 LAN 포트, 1개의 2.5G WAN 포트, DC 전원 커넥터

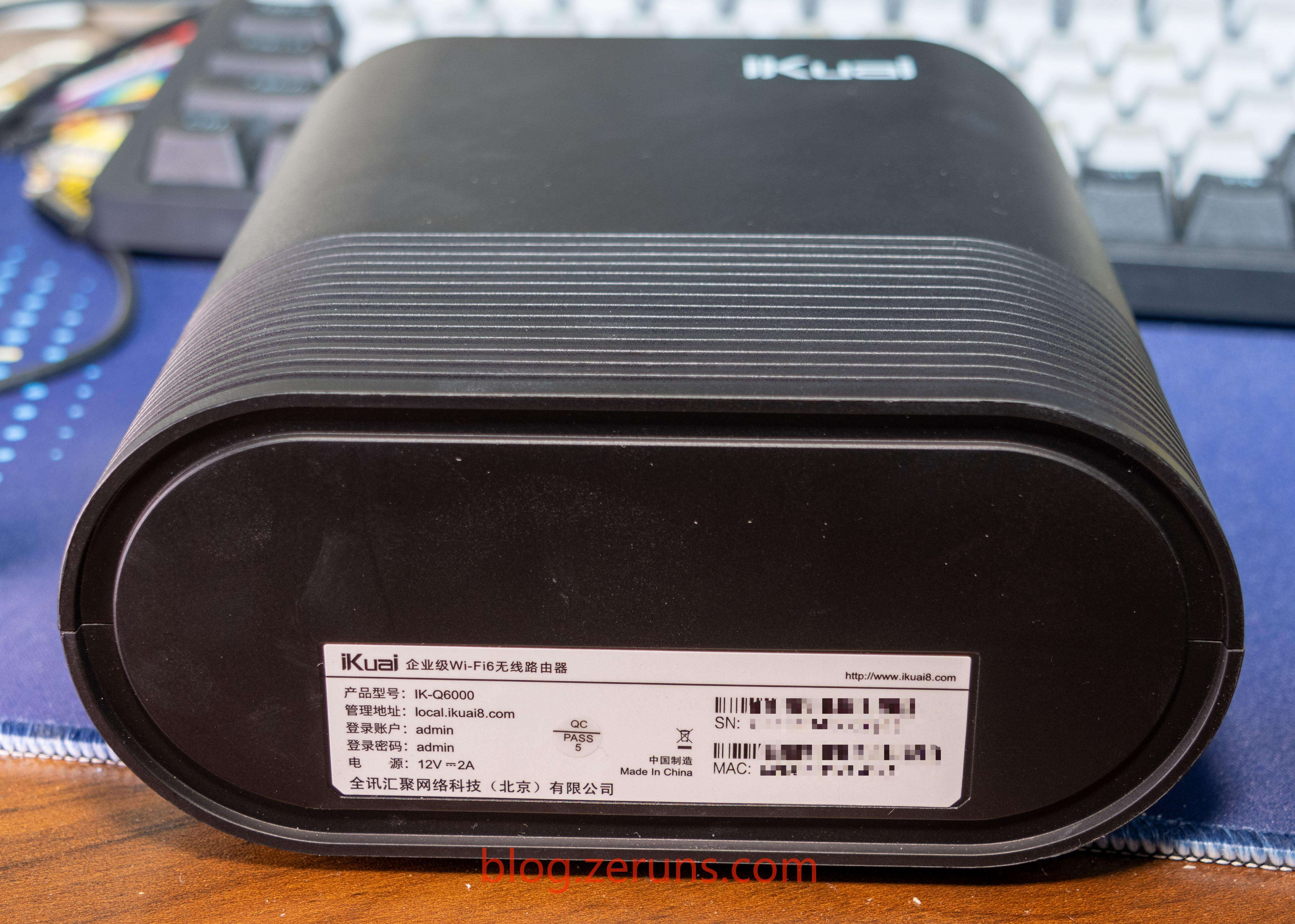

라우터 하단 라벨
성능 평가

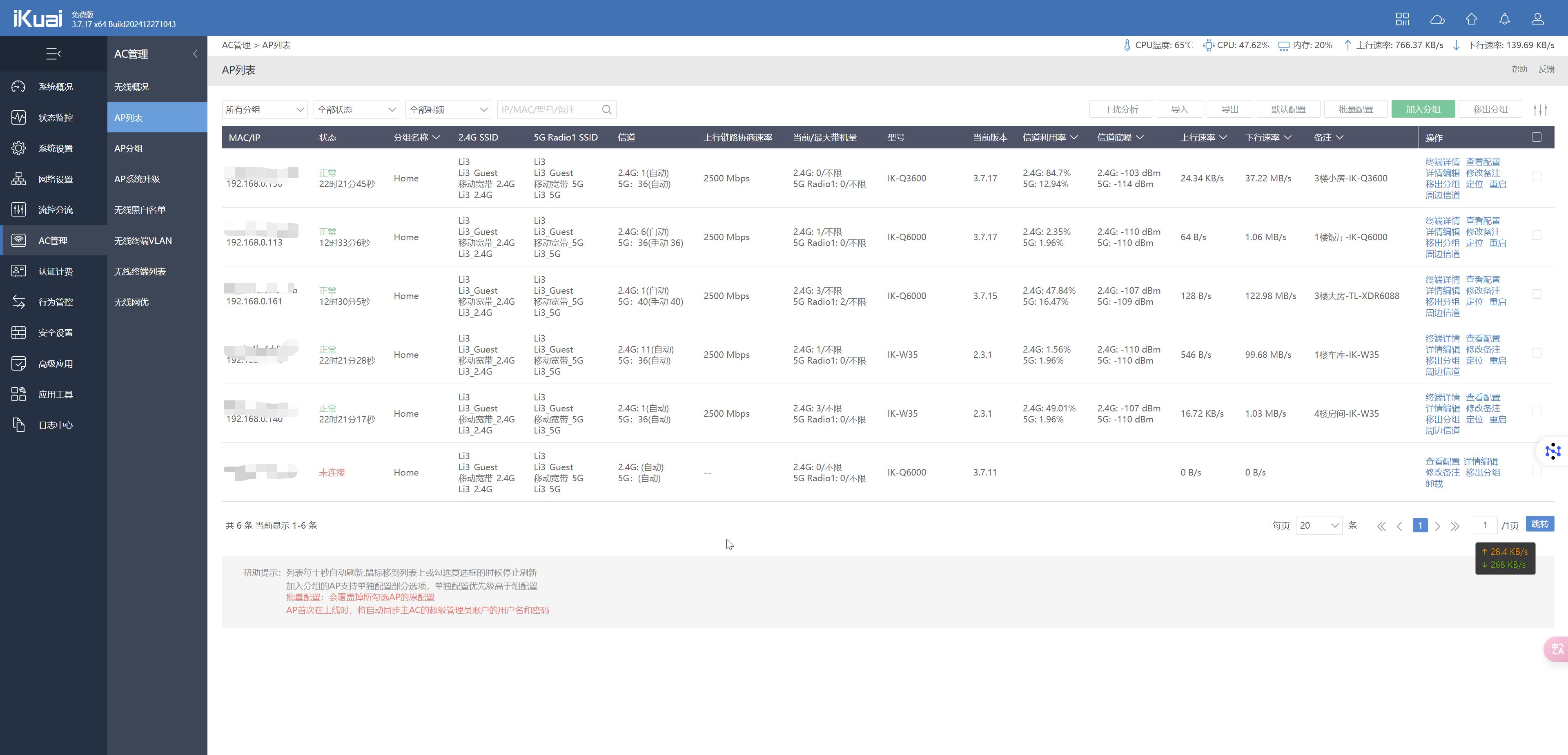

애쾌 AP 관리 페이지는 기능이 매우 충실함

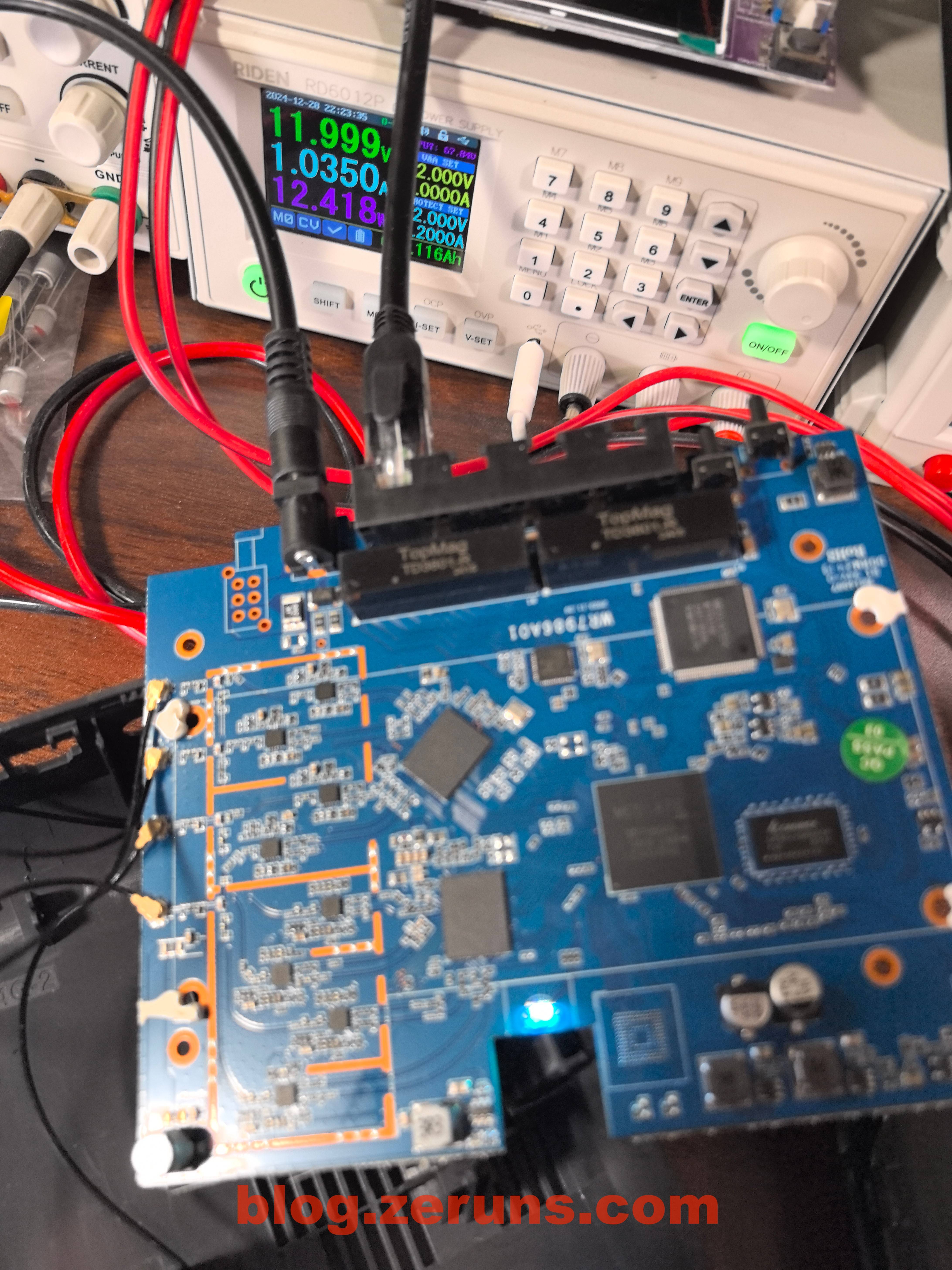

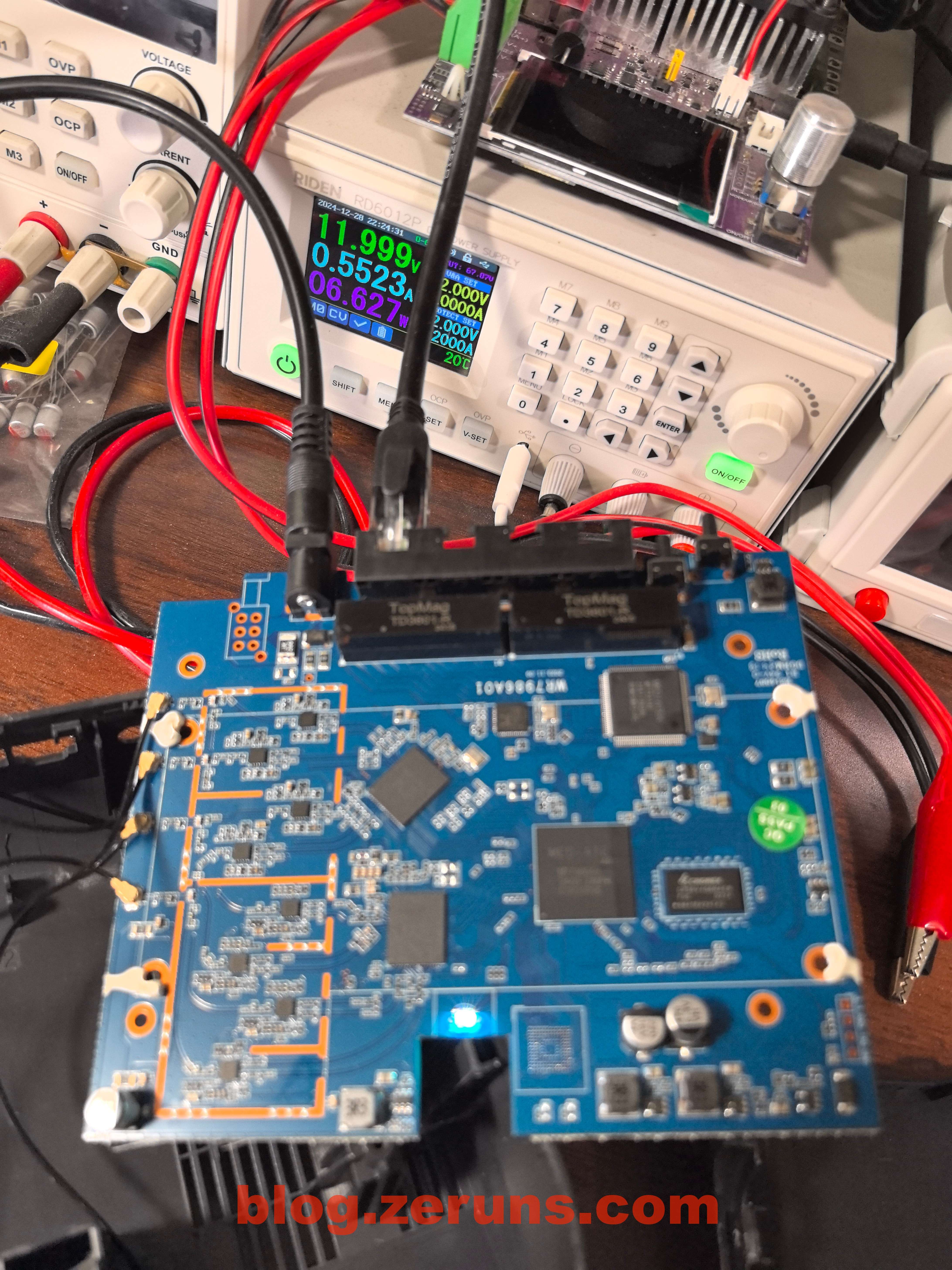

전력 소비 측정
WAN 포트에 2.5G 케이블 연결, 무선 장치 미연결 상태에서 작동 전력은 약 7W
스마트폰 1대 연결 후 다운로드 속도 측정 시 전력 소비는 약 13W
속도 테스트
테스트 기기: Pura70Pro+
라우터로부터 1미터 거리, 장애물 없음, 내부망 속도 측정:

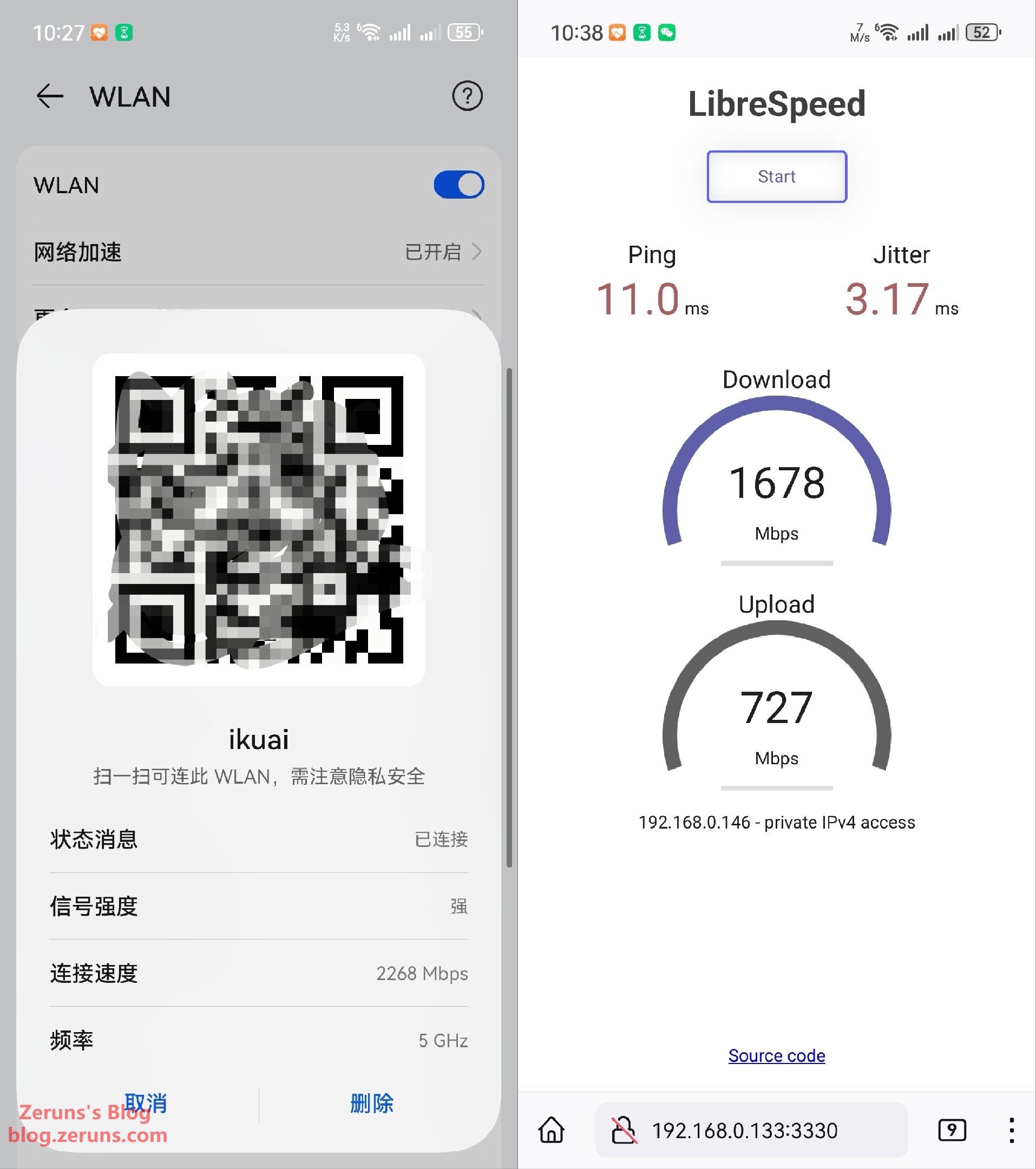

5GHz 대역: 무선 협상 속도 2268Mbps, 다운로드 1678Mbps, 업로드 727Mbps

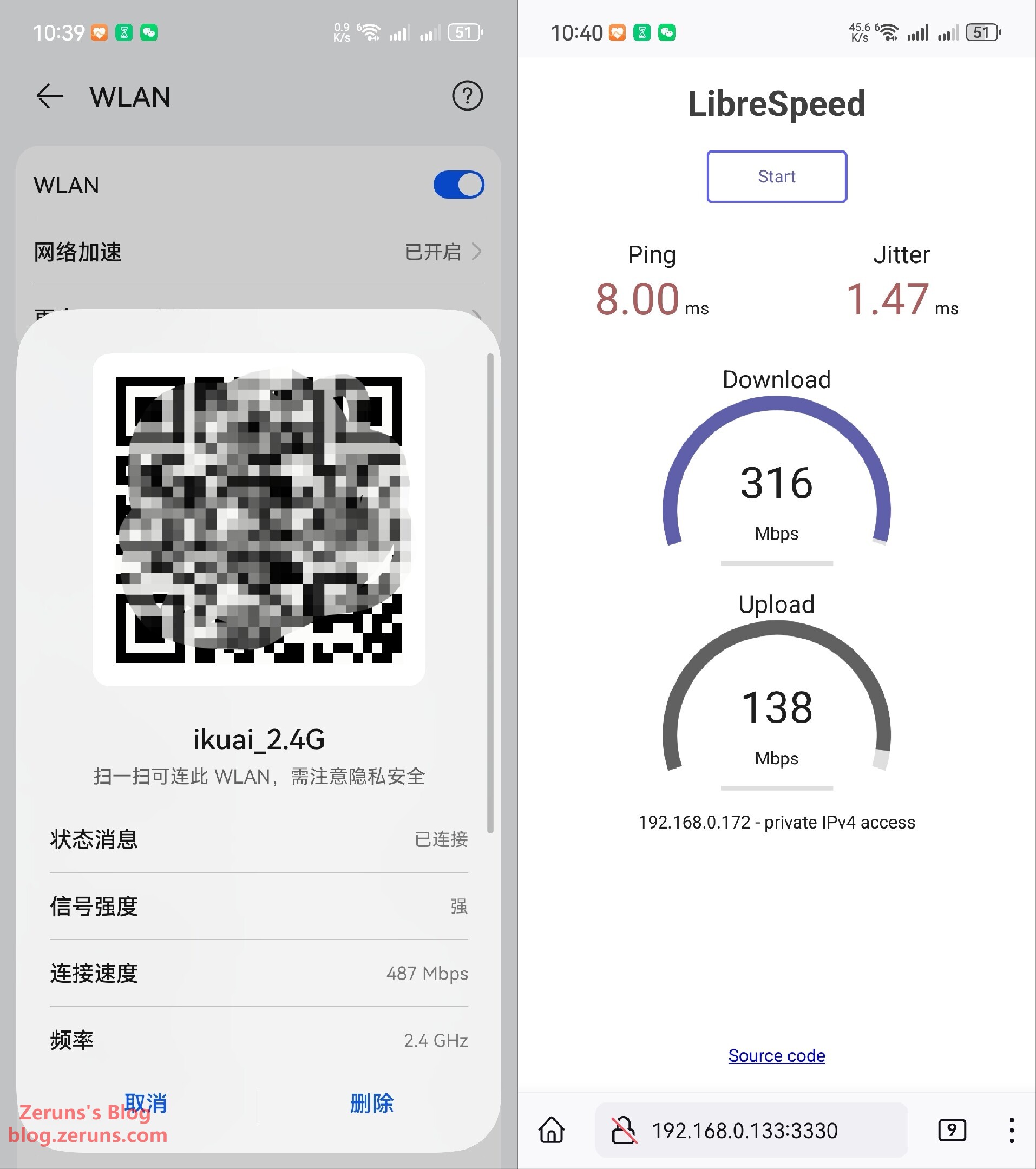

2.4GHz 대역: 무선 협상 속도 487Mbps, 다운로드 316Mbps, 업로드 138Mbps

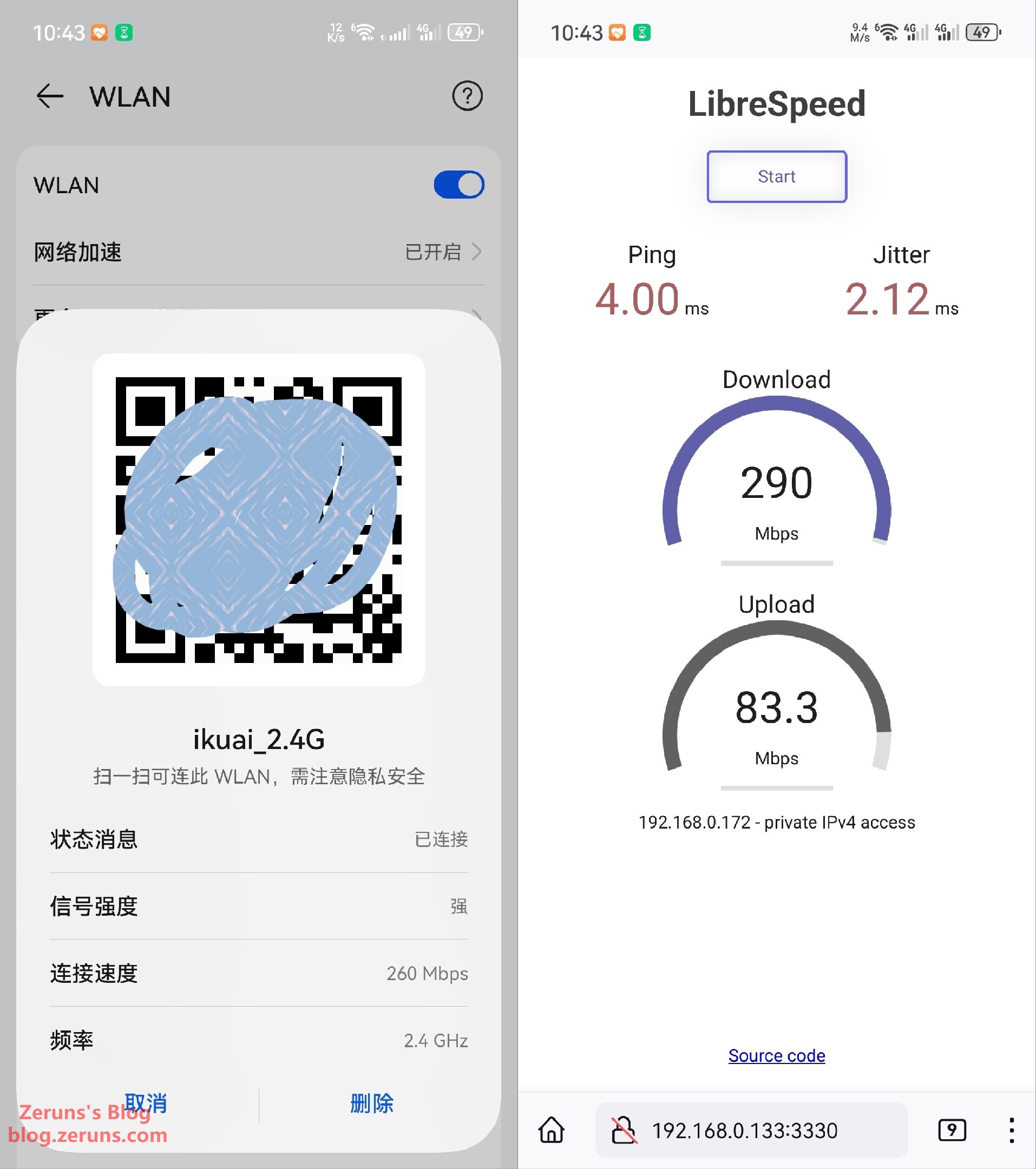

라우터로부터 한 벽 사이, 내부망 속도 측정:

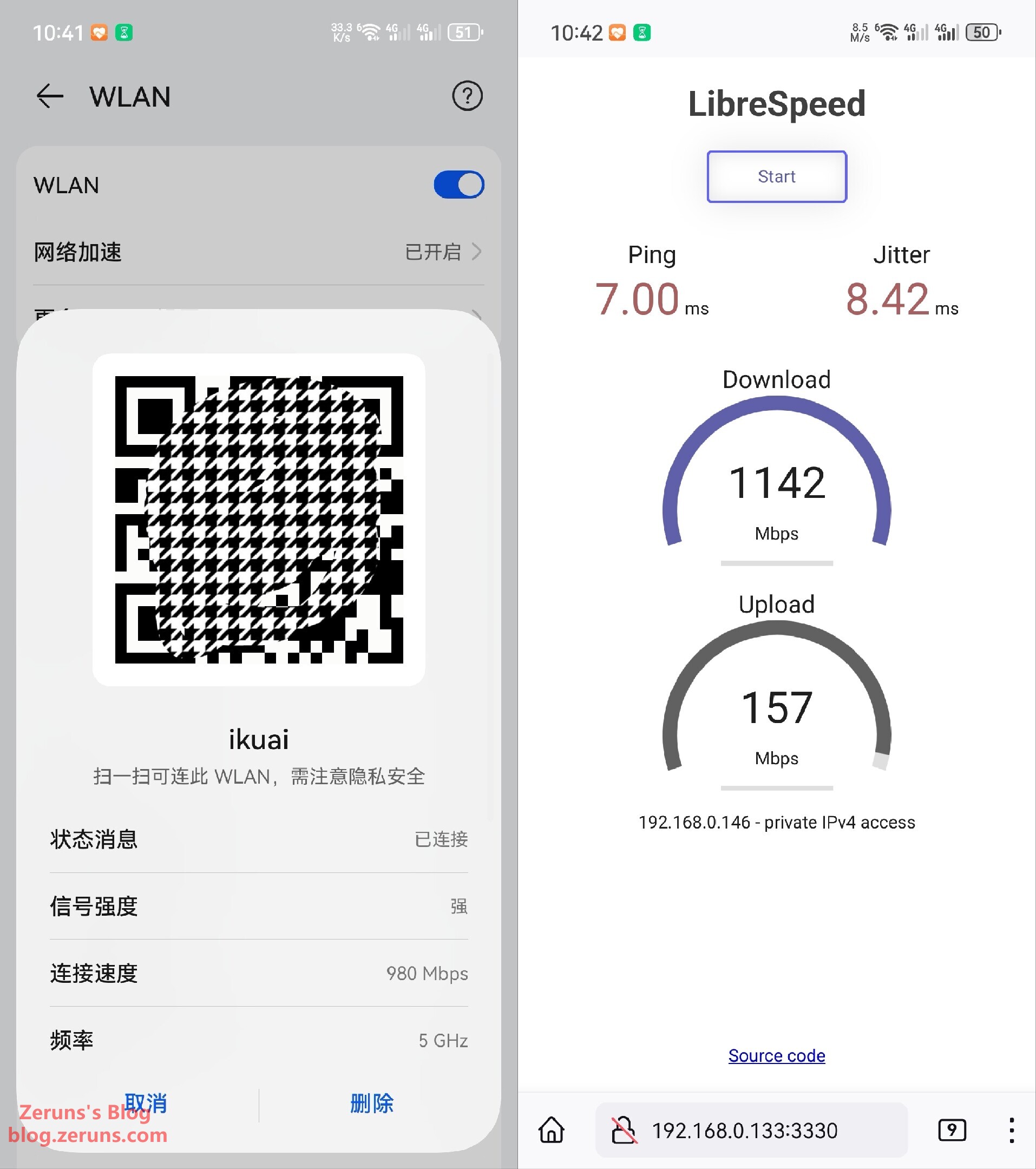

5GHz 대역: 무선 협상 속도 980Mbps, 다운로드 1142Mbps, 업로드 157Mbps
2.4GHz 대역: 무선 협상 속도 260Mbps, 다운로드 290Mbps, 업로드 83.3Mbps

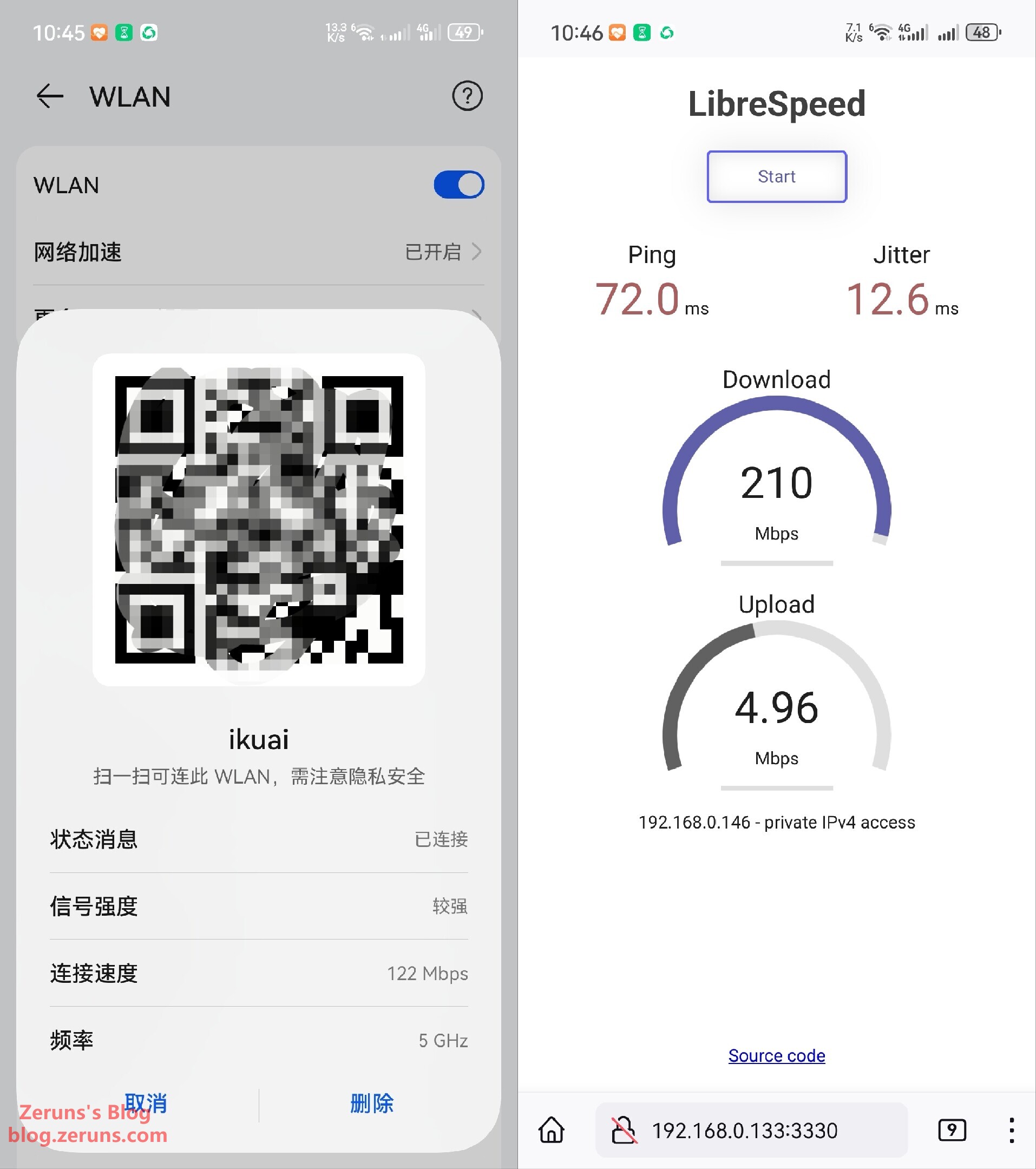

라우터로부터 두 벽 사이, 내부망 속도 측정:

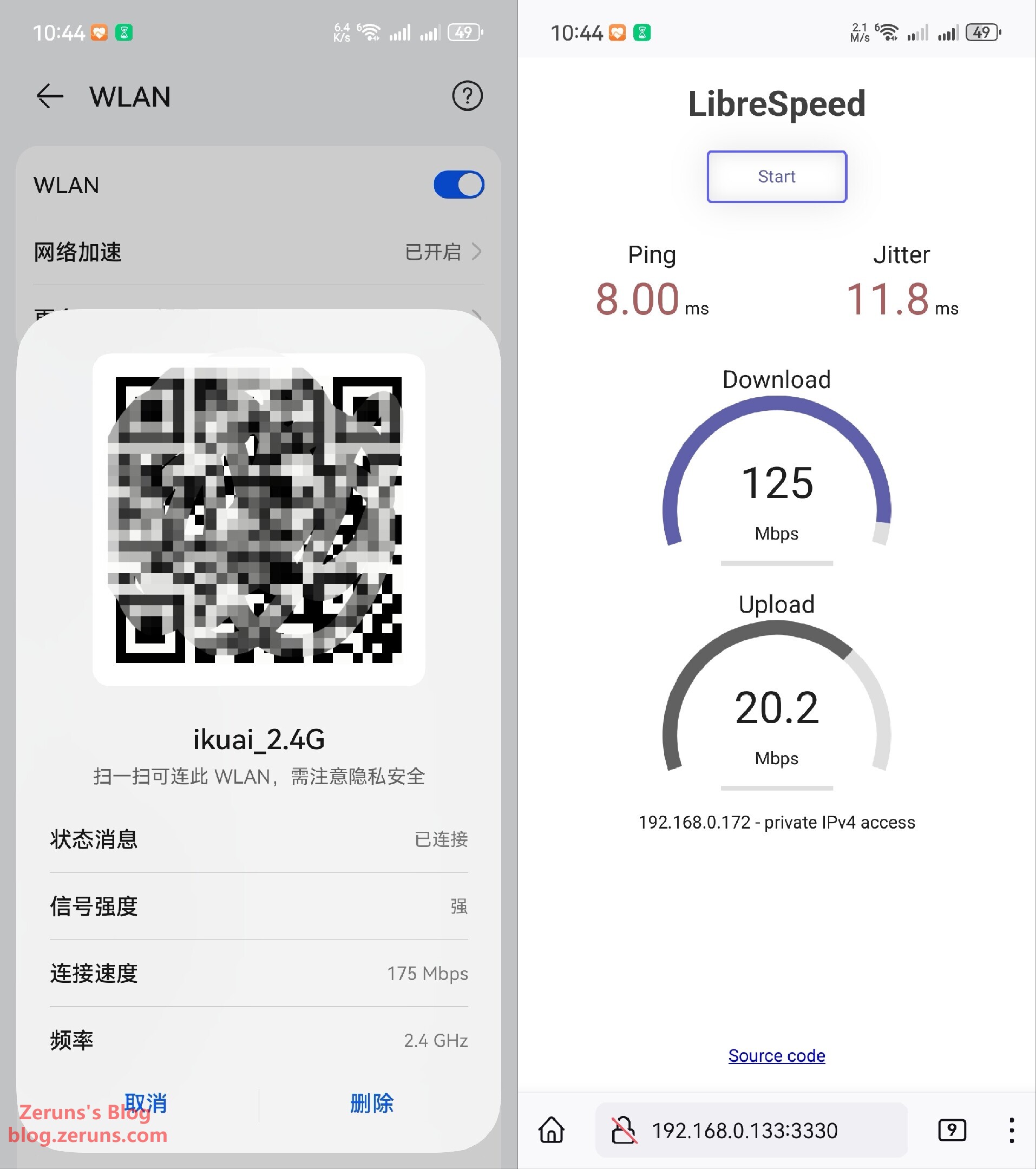

5GHz 대역: 무선 협상 속도 122Mbps, 다운로드 210Mbps, 업로드 4.96Mbps
2.4GHz 대역: 무선 협상 속도 175Mbps, 다운로드 125Mbps, 업로드 20.2Mbps

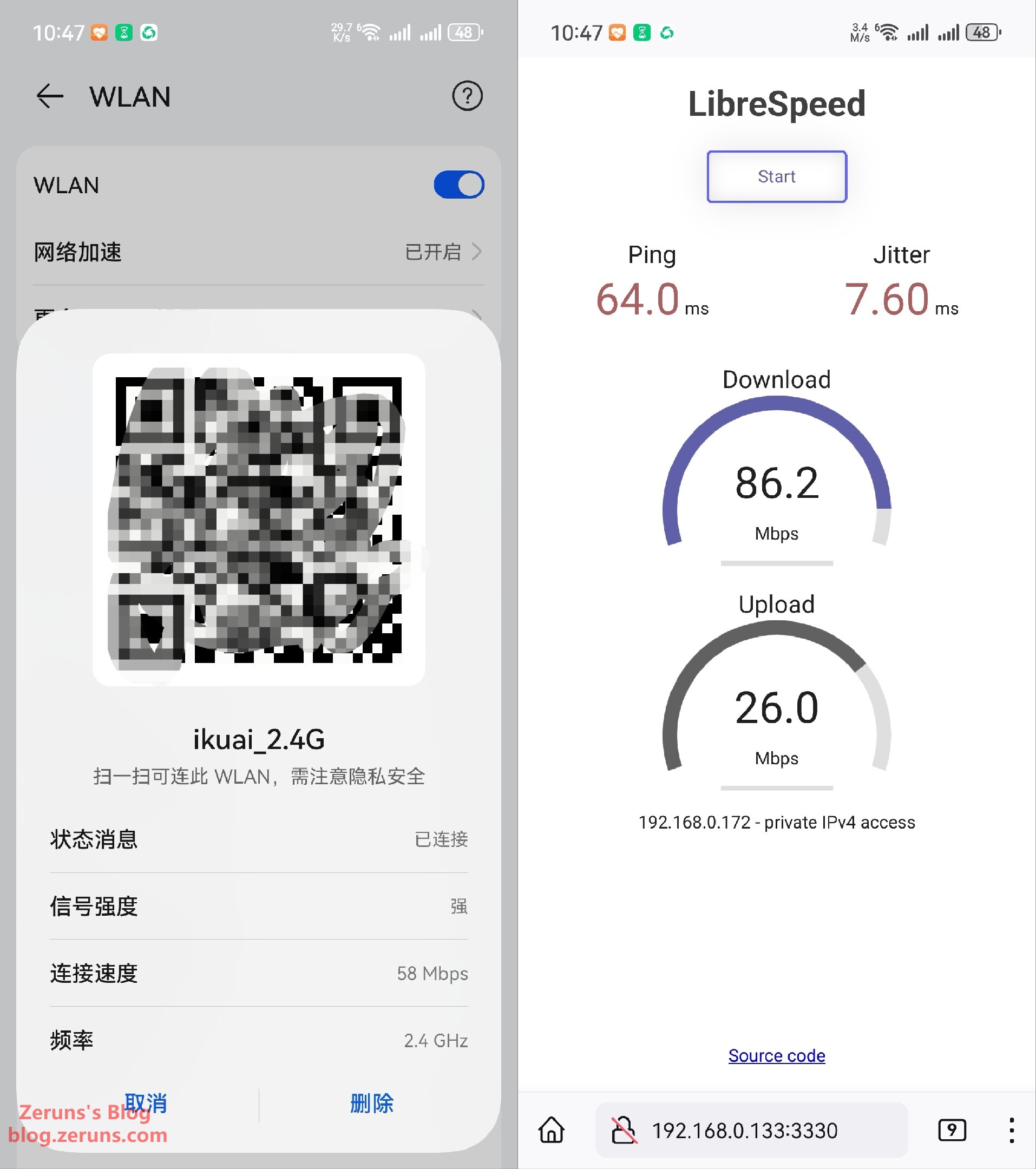

라우터로부터 한 층 위, 내부망 속도 측정:
5GHz 대역: 연결 불가
2.4GHz 대역: 무선 협상 속도 58Mbps, 다운로드 86.2Mbps, 업로드 26Mbps
열화상 촬영 결과
유리드 UTi261M 열화상 카메라 개봉 및 촬영 효과 보기: https://blog.zeruns.com/archives/798.html

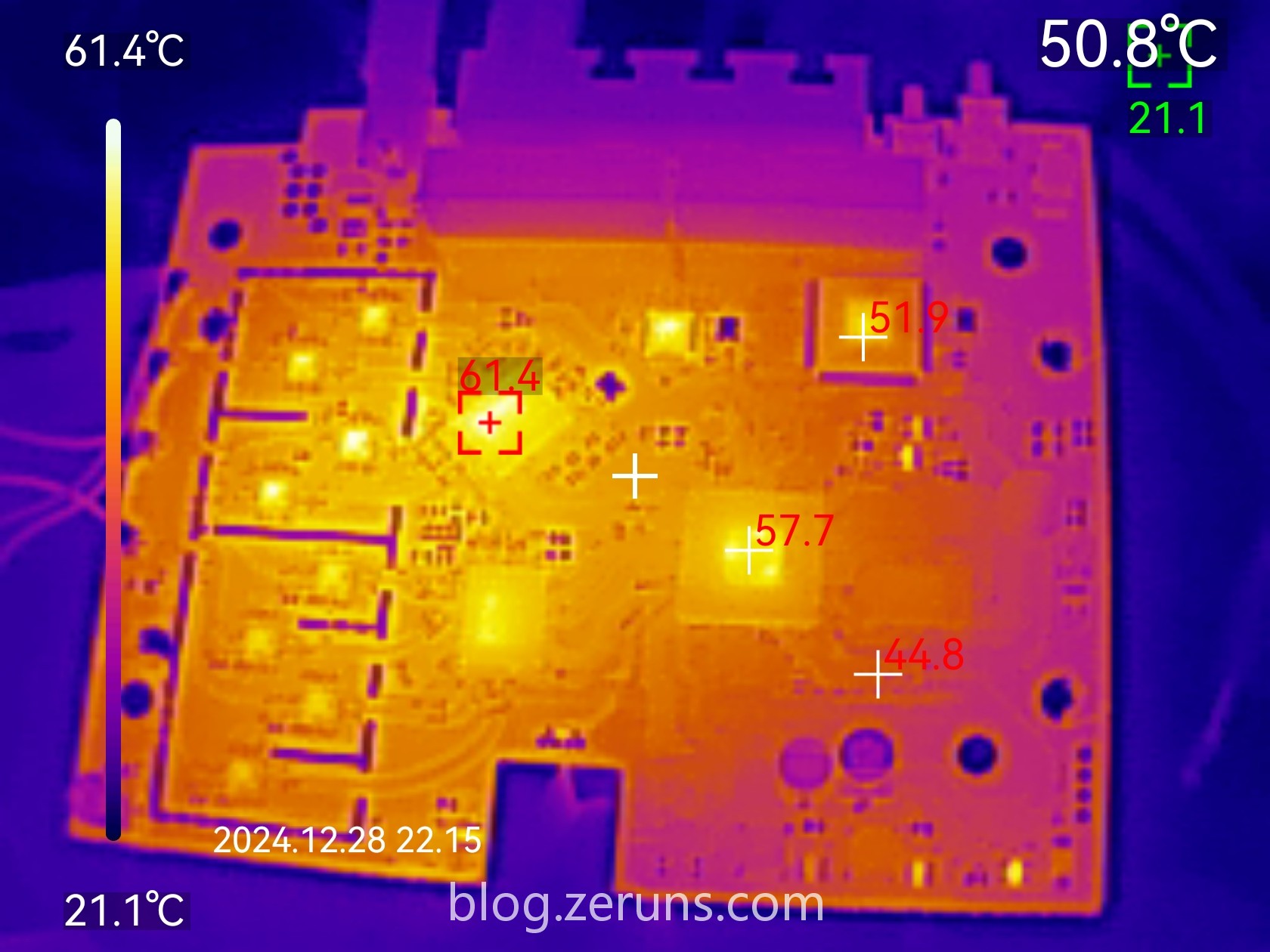

라우터 기판 정면 열화상 (방열판 제거 후): 무선 RF 칩이 가장 뜨겁고, 온도는 61.4℃ (주변 온도 약 21℃)

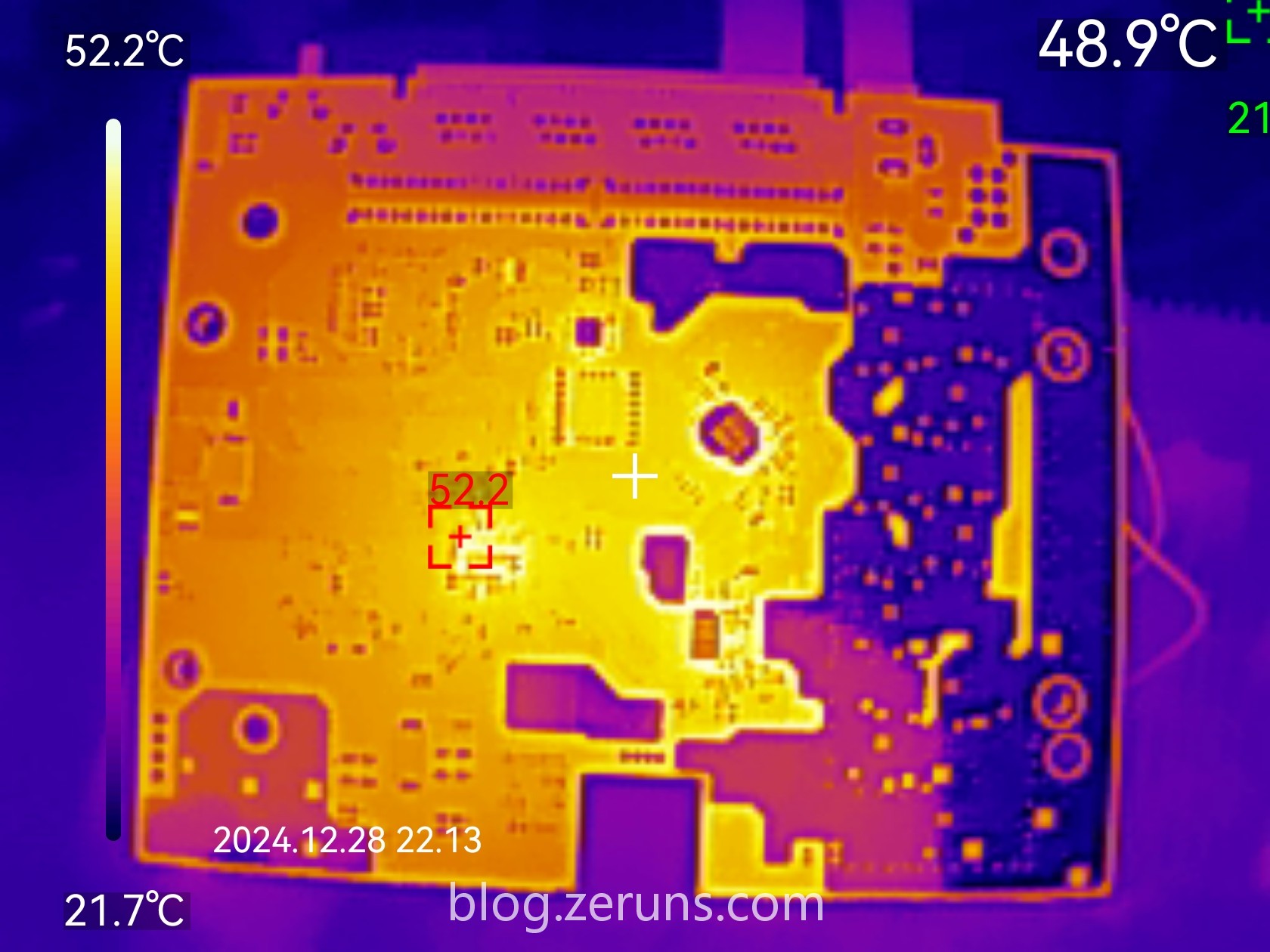

라우터 기판 후면 열화상: 최고 온도 52.2℃ (주변 온도 약 21℃)
분해

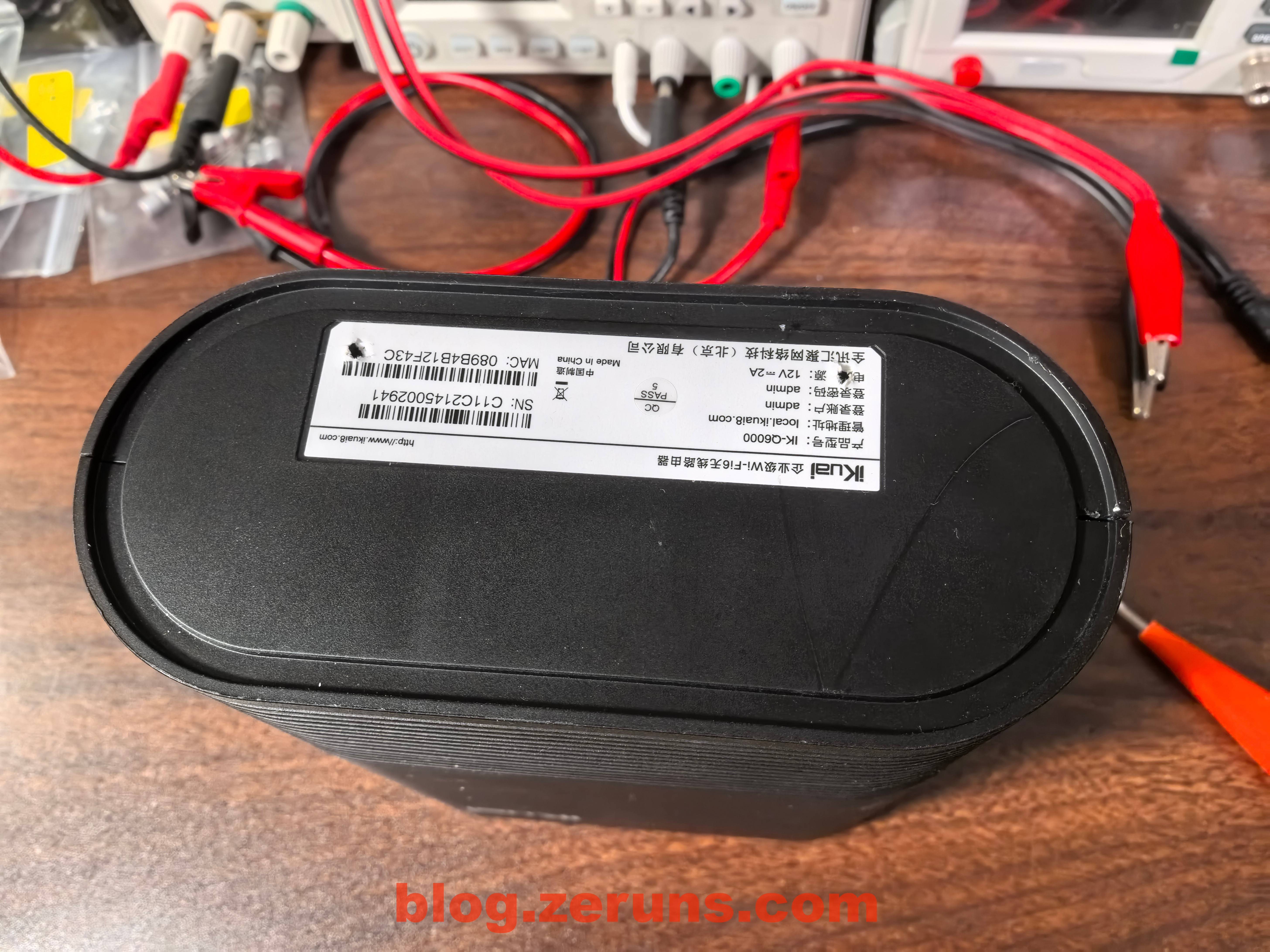

Q6000 하단 라벨 아래에 나사 2개가 있으며, 이를 제거한 후 틈새를 따라 외곽 케이스를 분리하면 됩니다. 잠금 고정장치가 있어 다소 단단하게 고정되어 있어 무손상 분리는 불가능하며, 반드시 잠금핀이 손상됩니다.

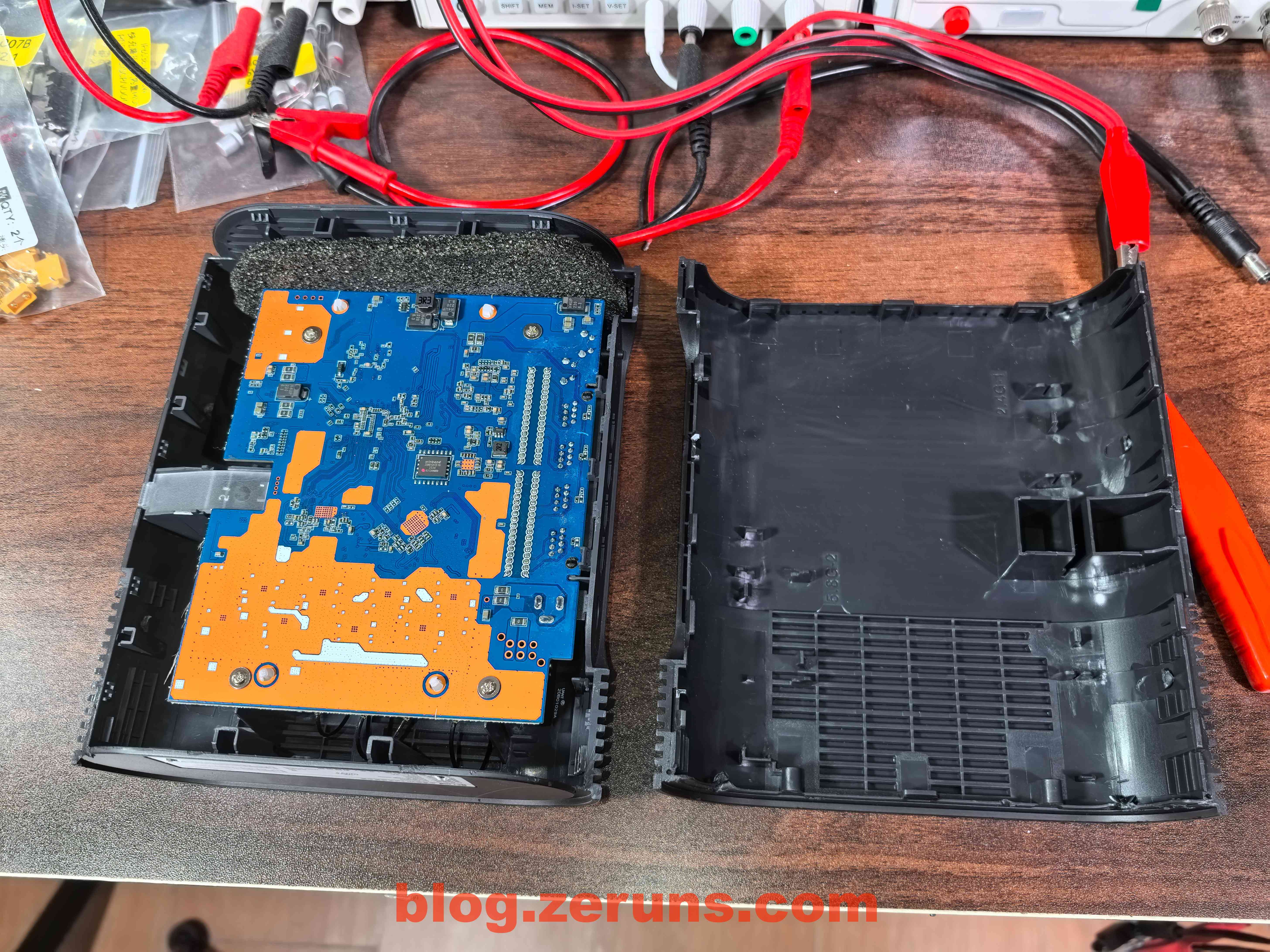

케이스 분리 후

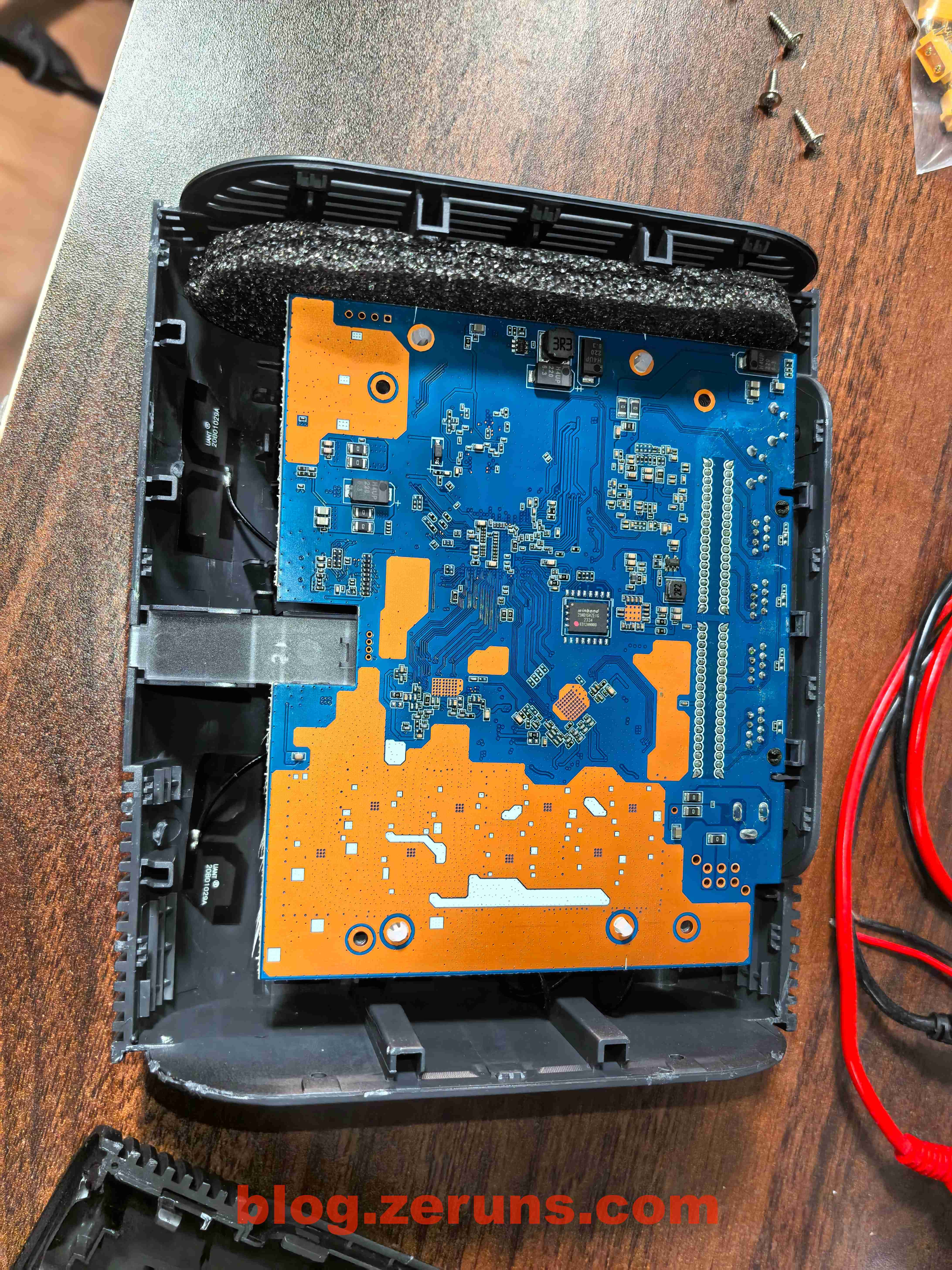

라우터 기판 후면 확인 가능

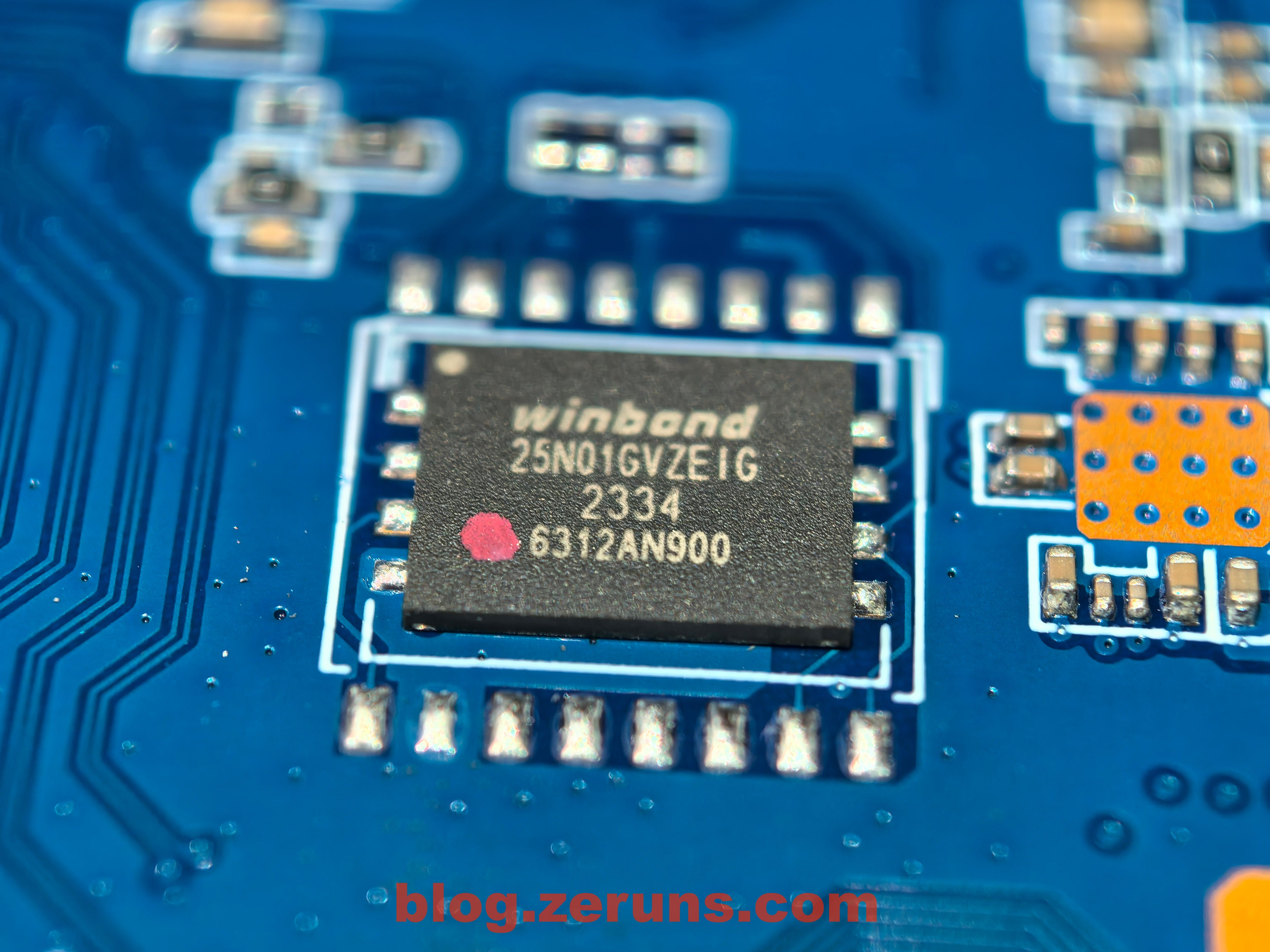

Q6000 기판 후면 중앙 칩: 25N01GVZEIG, 낸드 플래시 칩, 용량 1Gbit(128MByte), 제조사 Winbond(華邦)

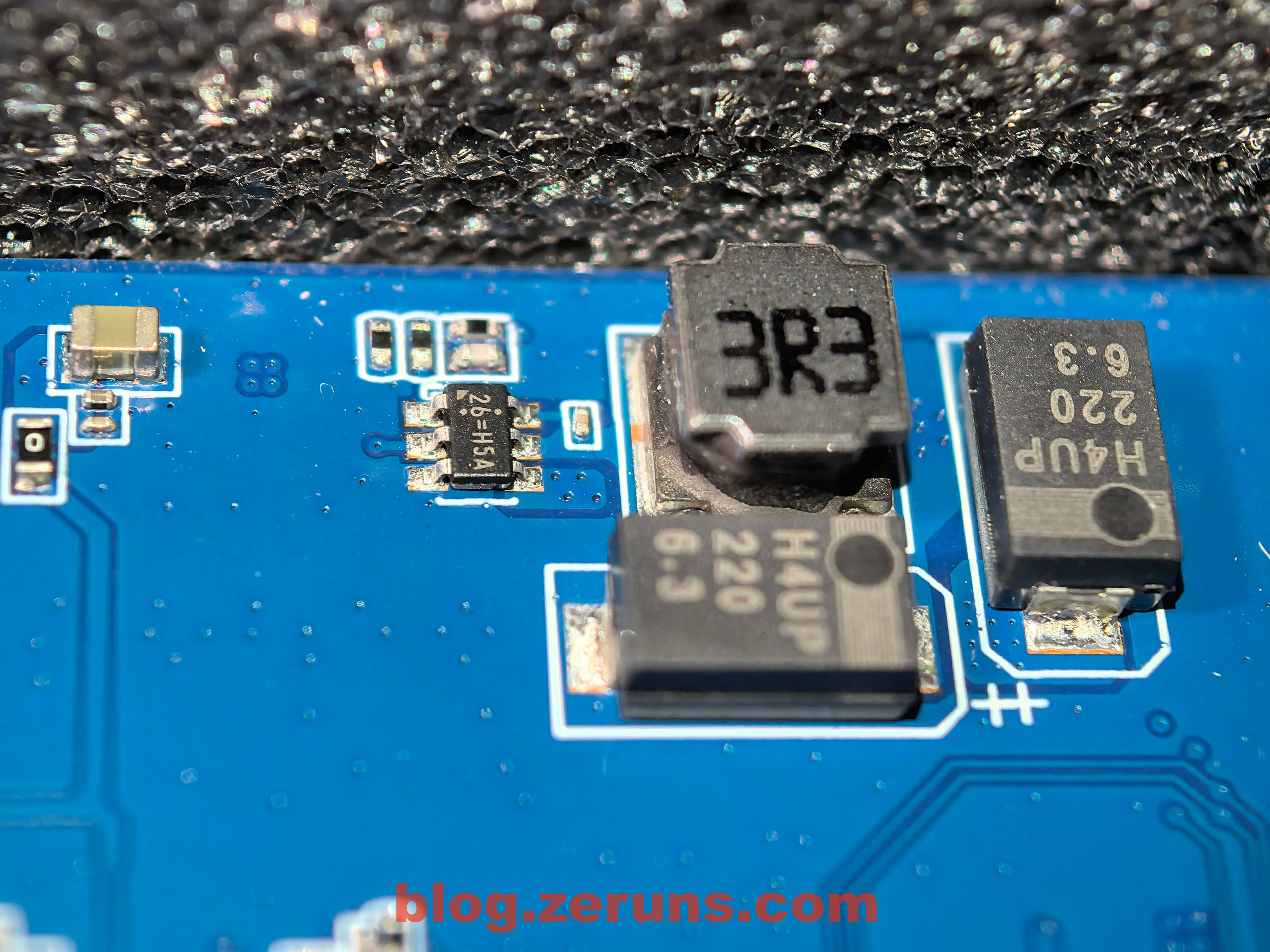

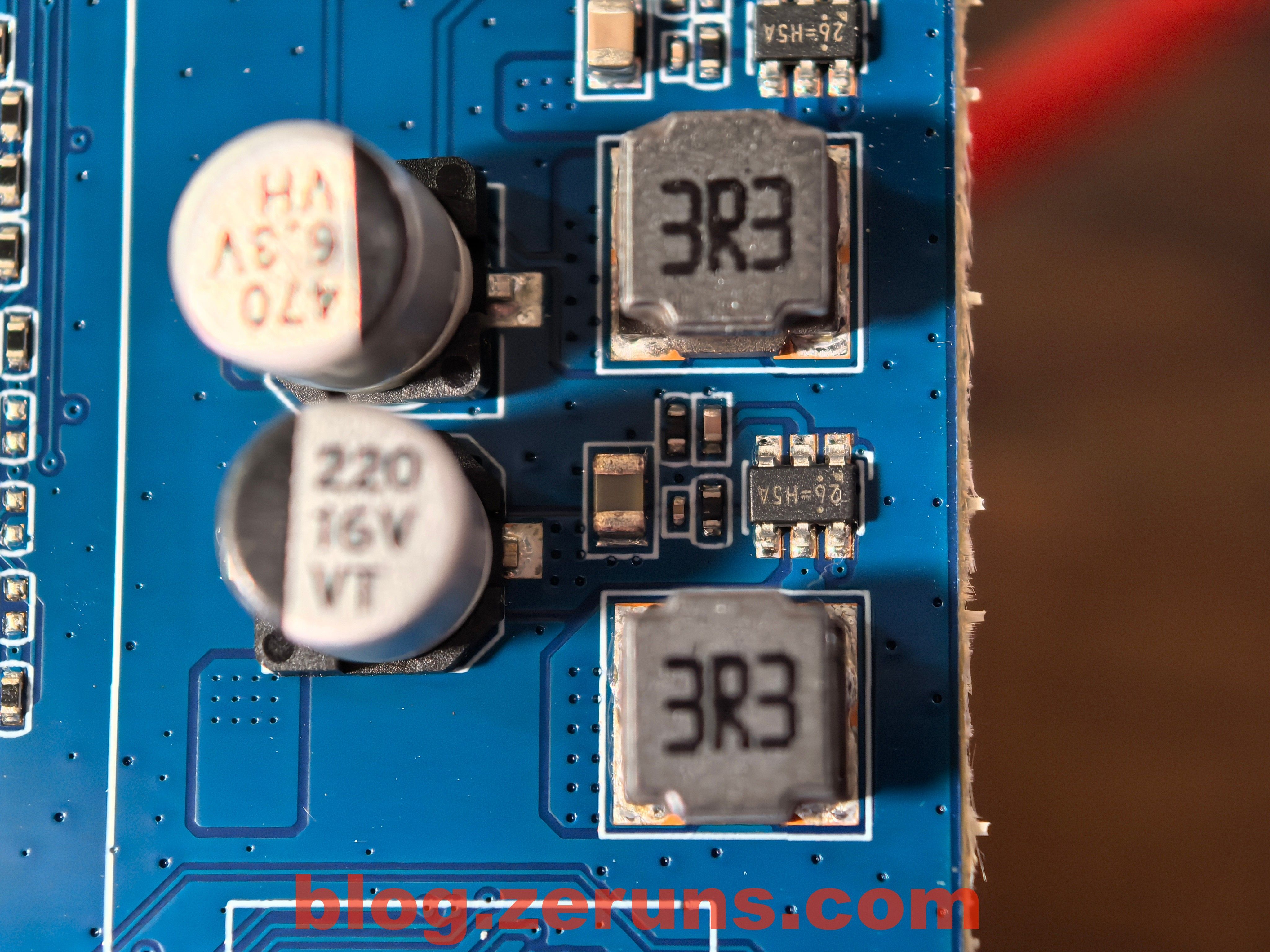

DCDC 전원 칩 모델 미상, 실인 마킹 “26=H5A”, 필터 커패시터로 탄탈 커패시터 사용

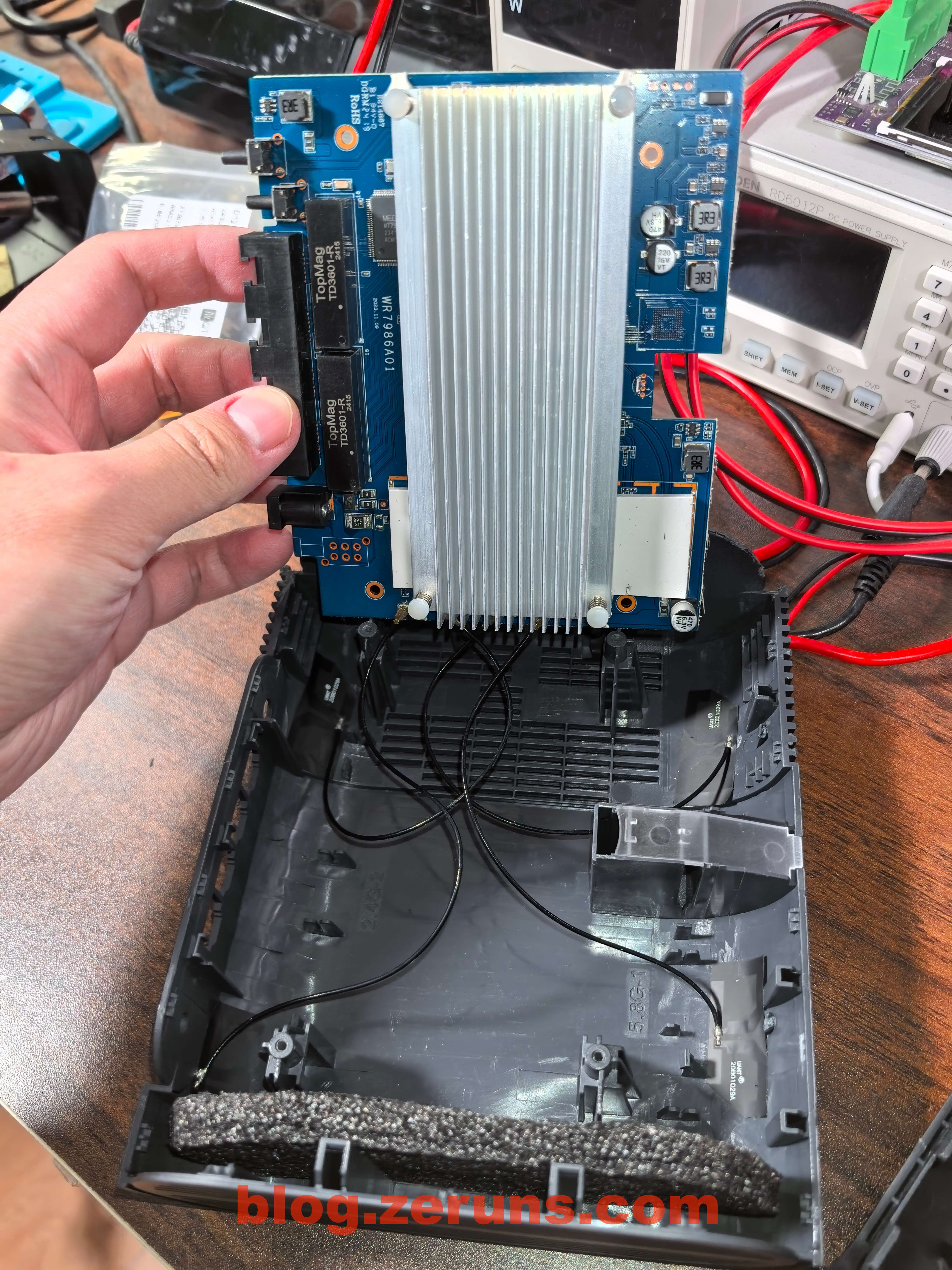

기판을 뒤집어 정면 확인: 큰 알루미늄 방열판 존재, 4개의 FPC 안테나는 플라스틱 케이스에 부착되어 동축 케이블로 메인보드에 연결됨

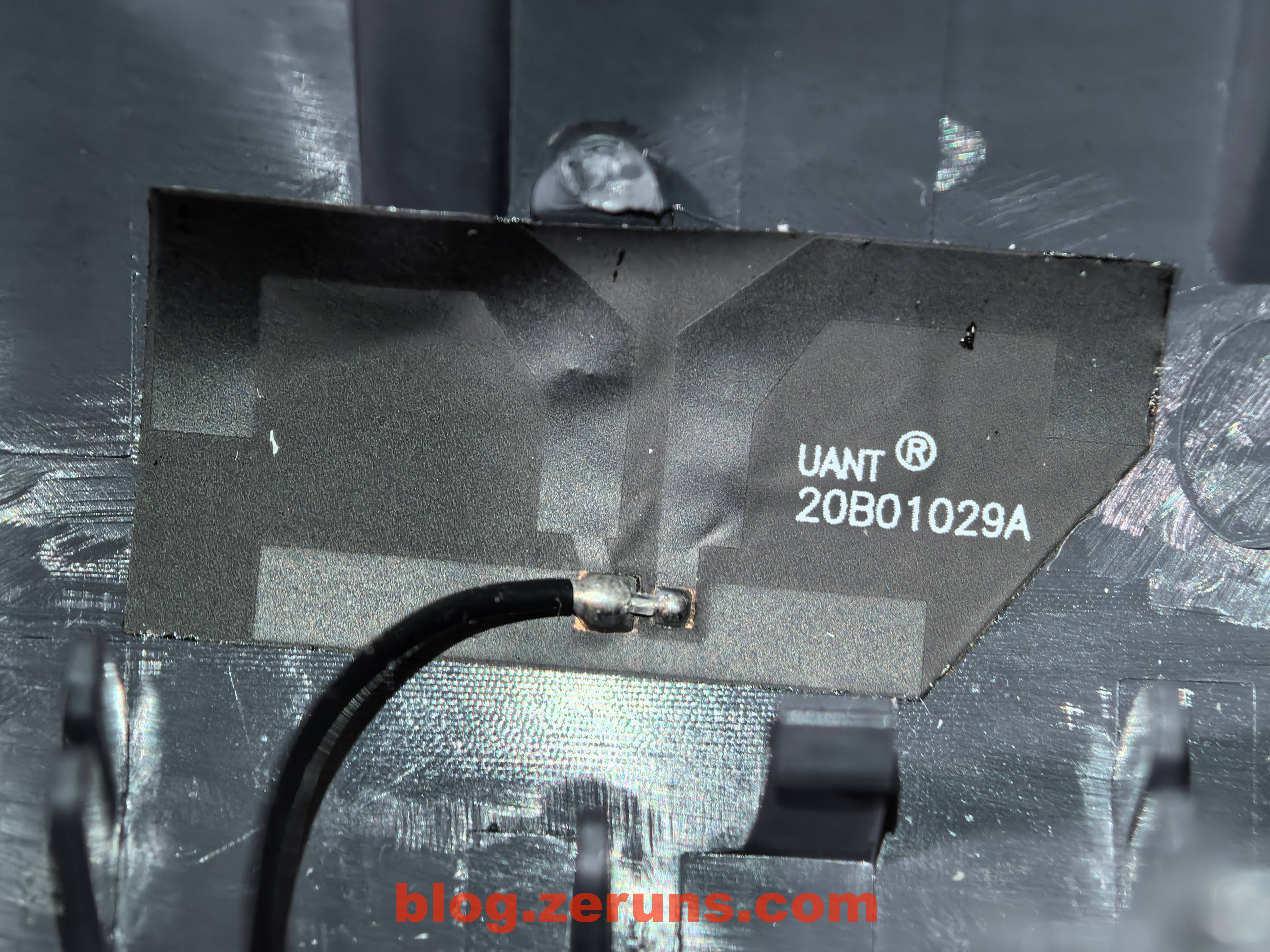

FPC 안테나

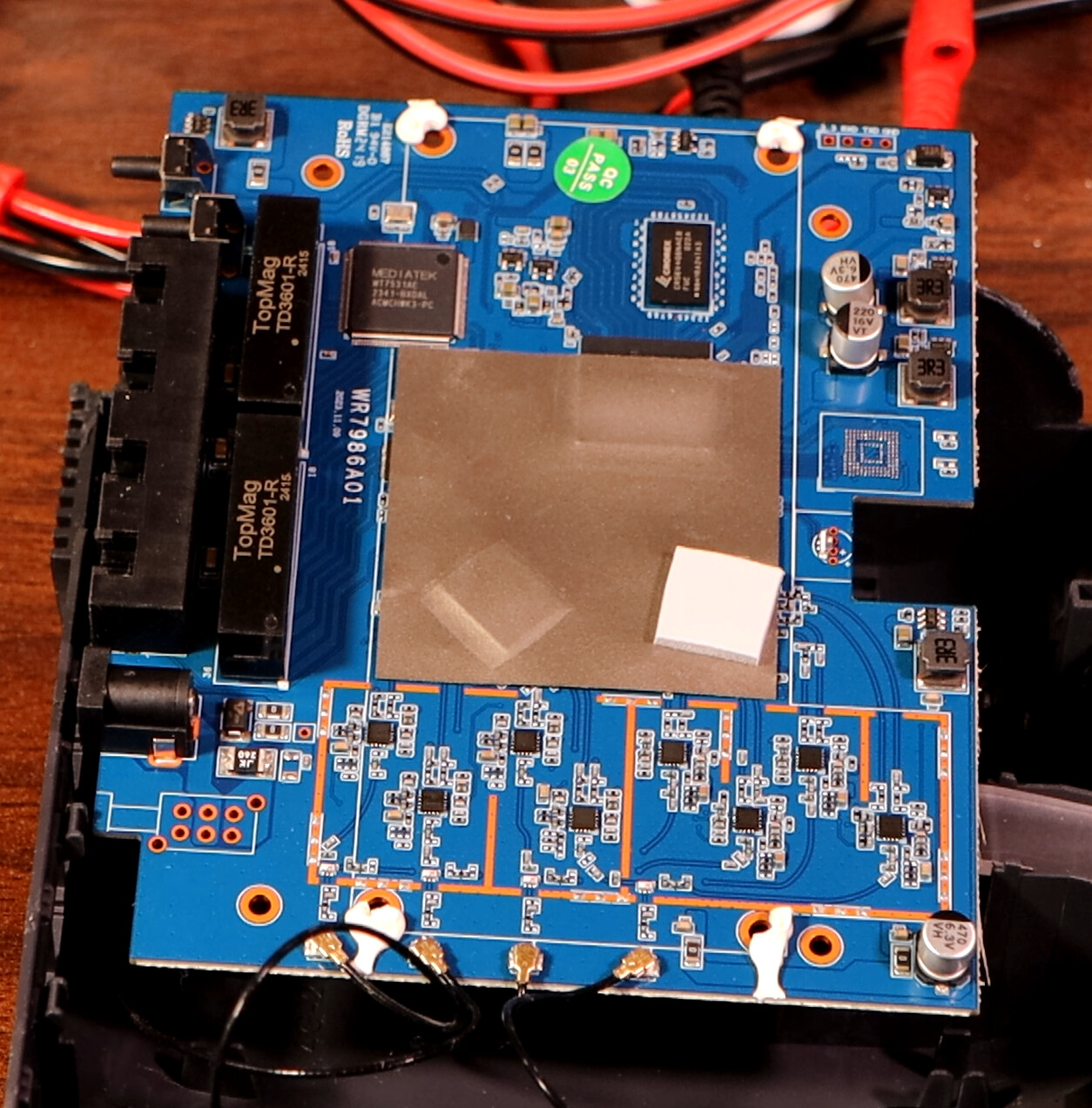

방열판 제거 후, 기판 위에 차폐용 스티커가 붙어있으며, 금속 쉴드는 사용되지 않음
네트워크 트랜스포머 모델: TD3601-R, 제조사 TopMag

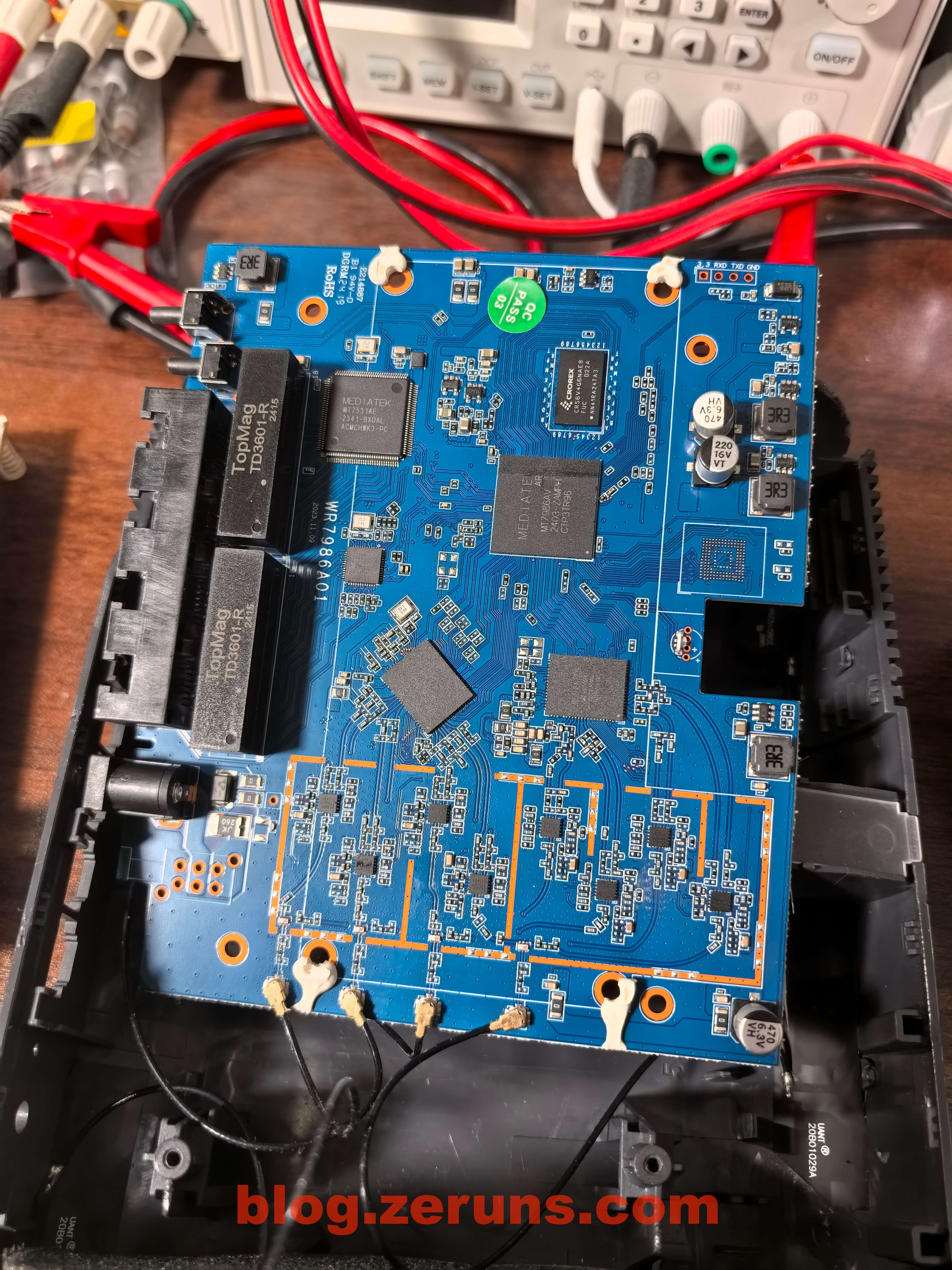

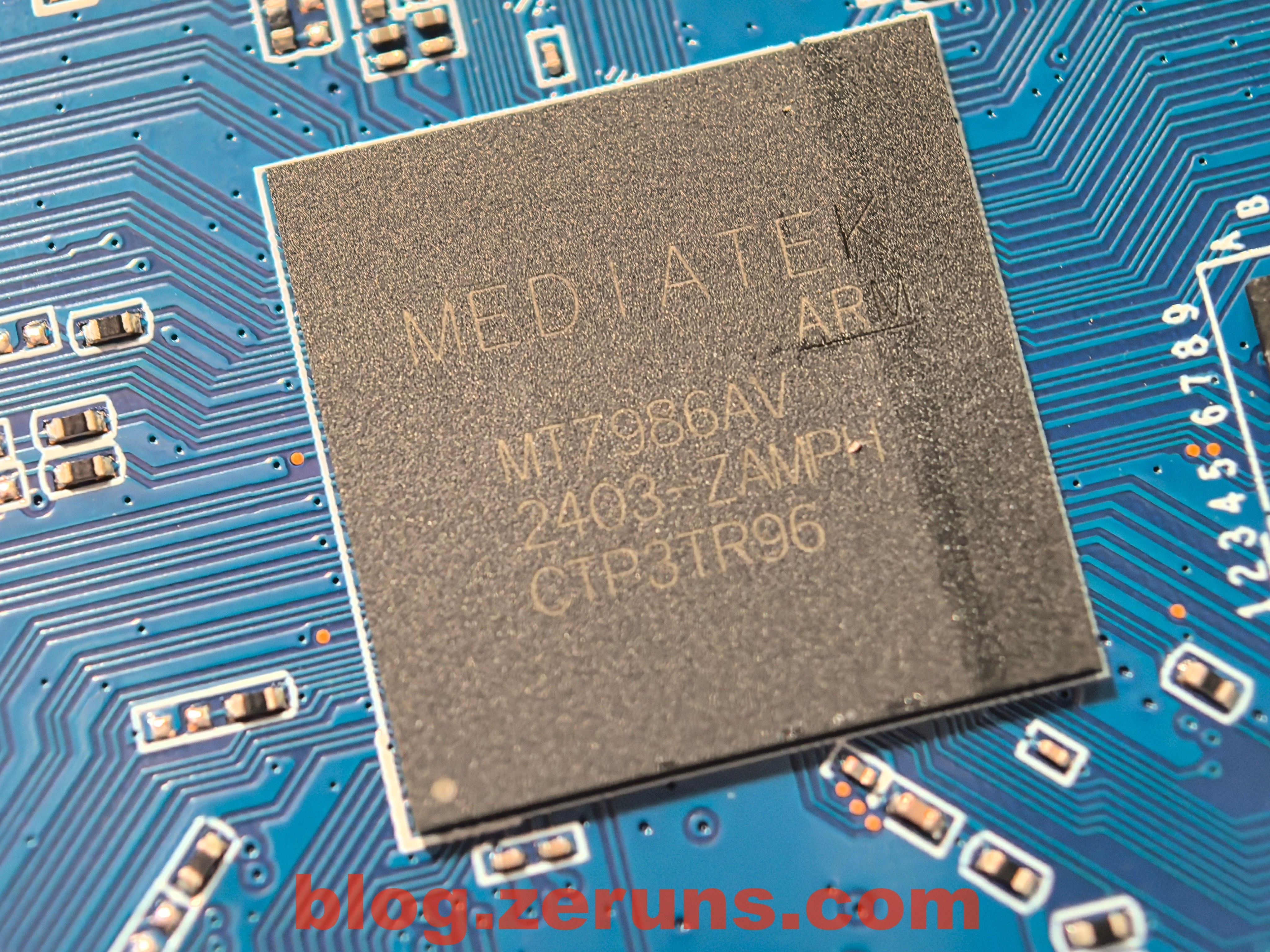

차폐 스티커 제거 후 CPU 모델 확인: MediaTek MT7986AV (Filogic 830)
MT7986AV 공식 소개: https://url.zeruns.com/5t4u9
MediaTek Filogic 830은 라우터, 리피터, 액세스 포인트, Mesh 네트워크 장치 등에 적용 가능한 고효율 단일 칩 무선 네트워크 솔루션입니다. 12nm 초고효율 공정을採용하였으며, 강력한 쿼드코어 Arm Cortex-A53 프로세서를 탑재하고, 다중 대역 4x4 Wi-Fi 6/6E, 2개의 2.5G 이더넷 인터페이스, 하드웨어 기반 네트워크 가속기, Wi-Fi 얼라이언스 Wi-Fi 6 Release 2 완벽 지원 기능을 통합하고 있습니다. Filogic 830은 듀얼밴드 Wi-Fi 6 기지대역을 통합하여 최대 1024QAM 변조, OFDMA 기술로 최대 24명 사용자 동시 전송, BW160 및 8개의 공간 스트림(SS)을 지원합니다.
Filogic 830 칩 플랫폼은 다양한 고성능 라우터 설계에 활용 가능하며, 예를 들어:
- 6.0Gbps 듀얼밴드 Wi-Fi 6 (4x4 2.4GHz + 4x4 5GHz)
- 7.8Gbps 트리플밴드 Wi-Fi 6/6E + Filogic 630 결합 (2x2 2.4GHz + 4x4 5GHz + 3x3 6GHz)

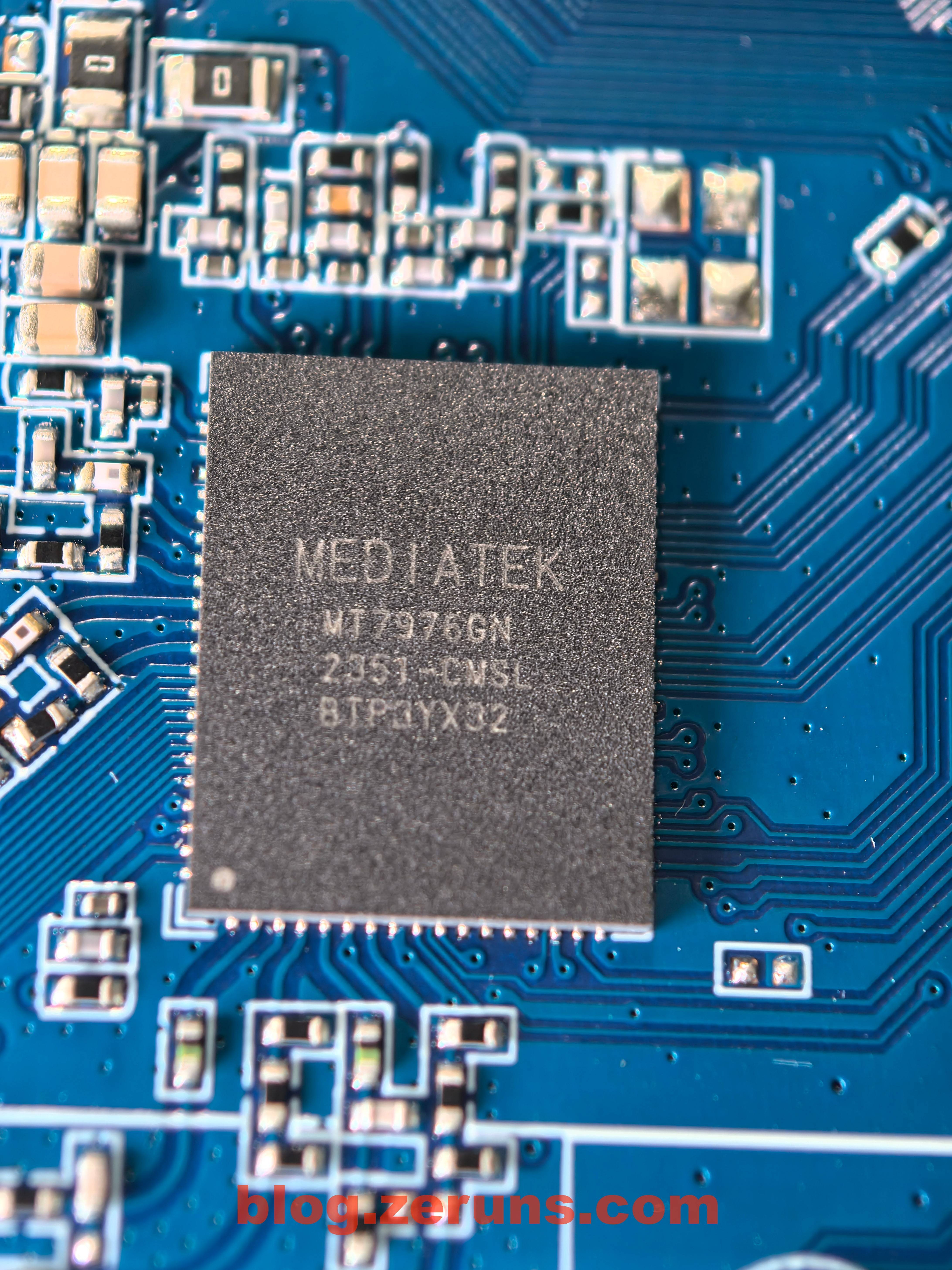

2.4GHz 대역 무선 RF 칩 모델: MT7976GN4x4 MIMO를 지원하는 Wi-Fi 6는 40MHz 채널 폭과 1024-QAM을 지원하며, 최대 속도는 1147Mbps입니다.

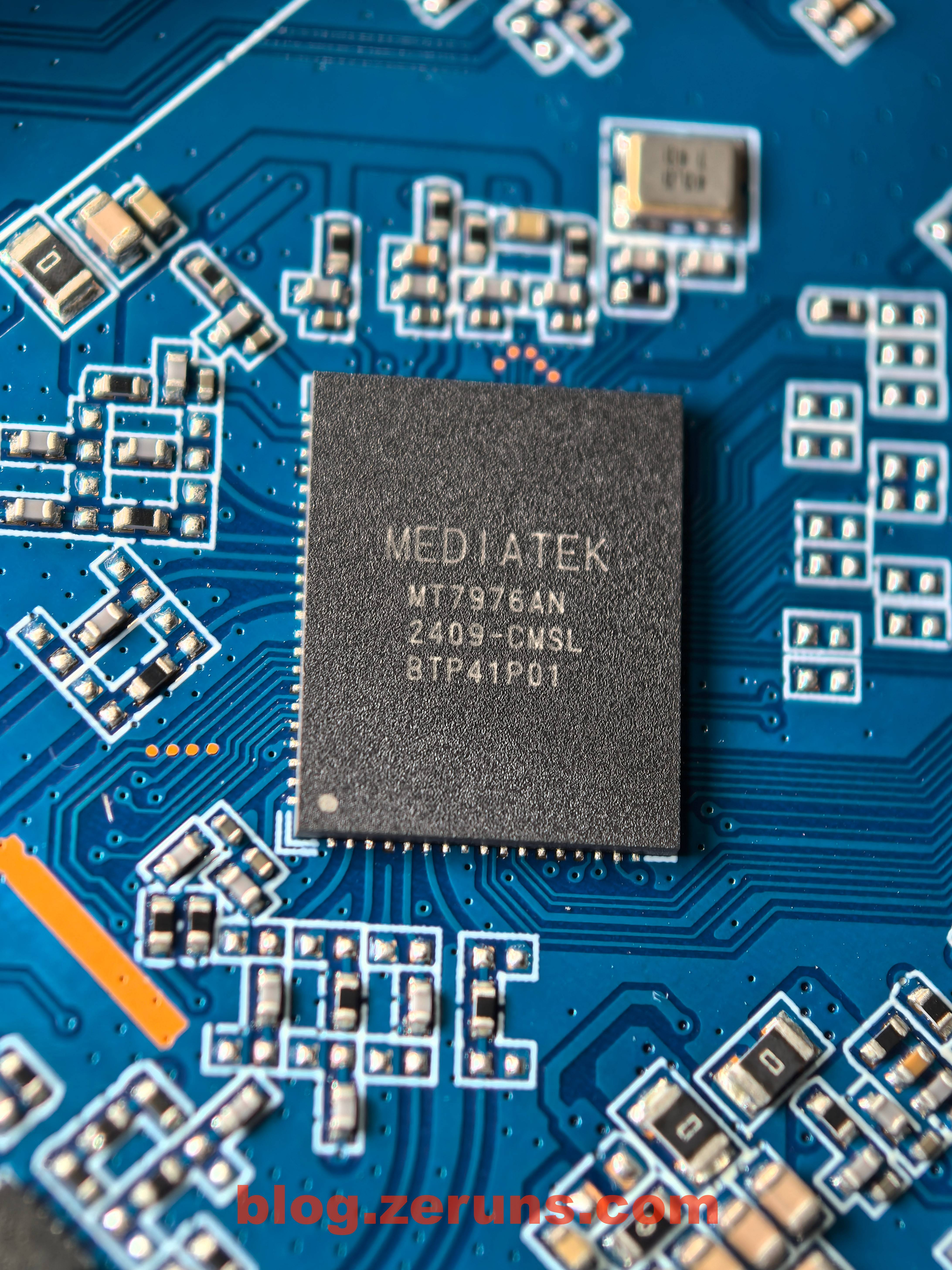

5GHz 대역 무선 주파수(RF) 칩 모델은 MT7976AN입니다.
4x4 MIMO를 지원하고, 채널 폭은 160MHz이며, 이론상 최대 속도는 4804Mbps입니다.
2.4GHz 및 5GHz 대역 모두 외부에 각각 독립된 FEM 칩 4개를 추가로 장착했습니다.

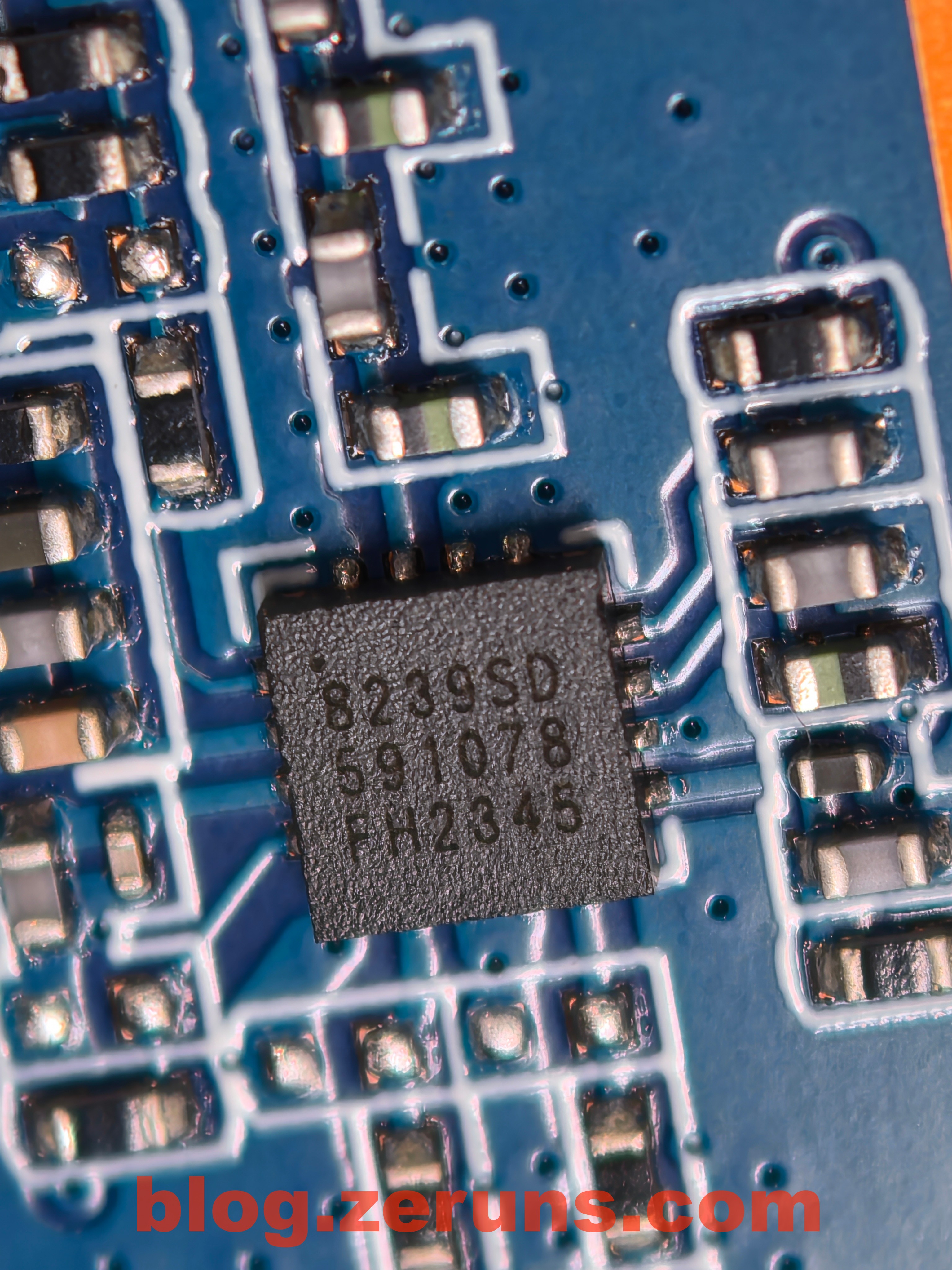

2.4GHz 대역의 독립형 FEM 칩 실리콘 마킹은 8239SD로, 상하이 컨셉트 통신(Shanghai CONCH Communications)의 KCT8239S임을 확인했습니다.
공식 웹사이트 링크: https://url.zeruns.com/Ry1G8

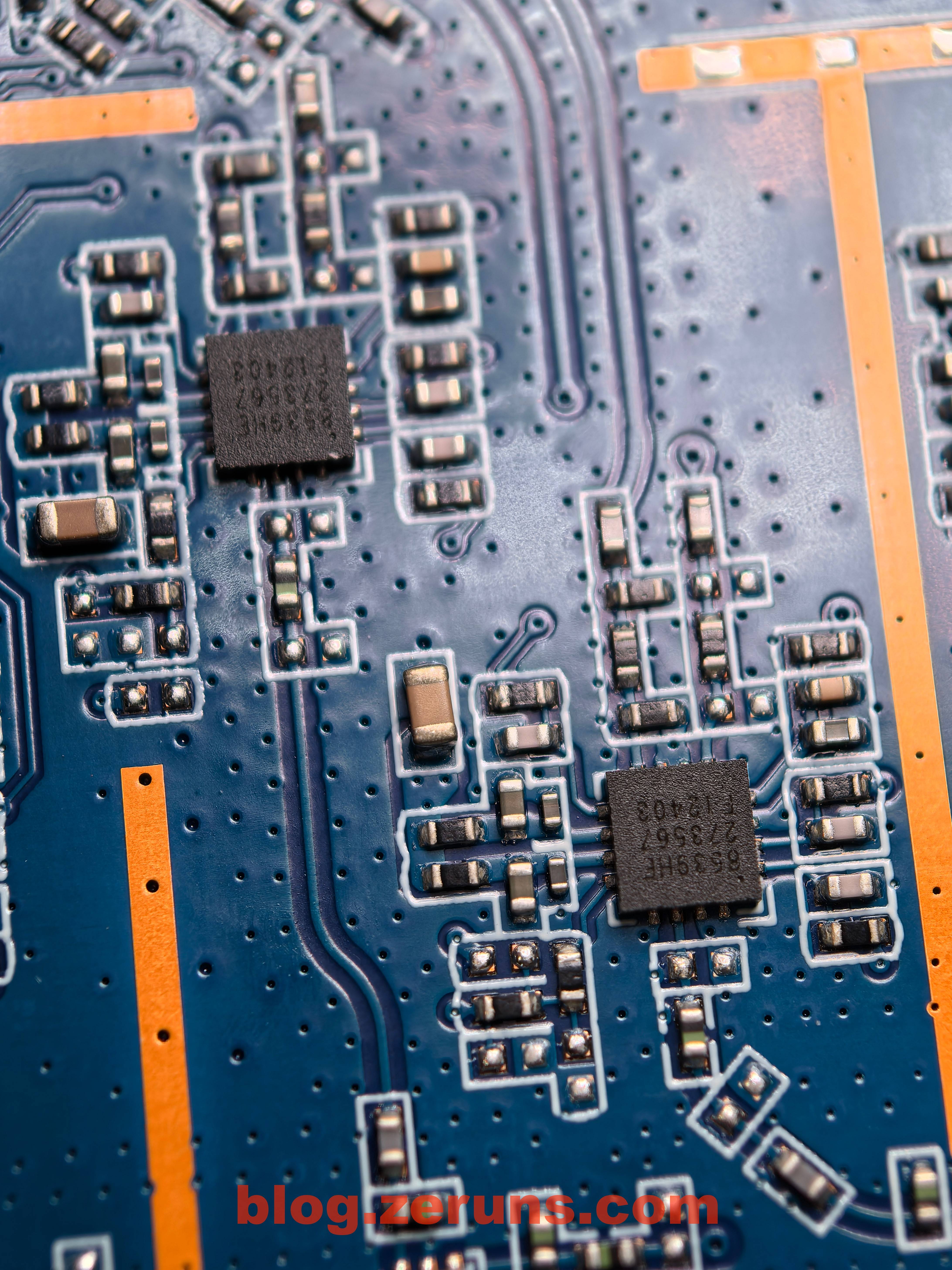

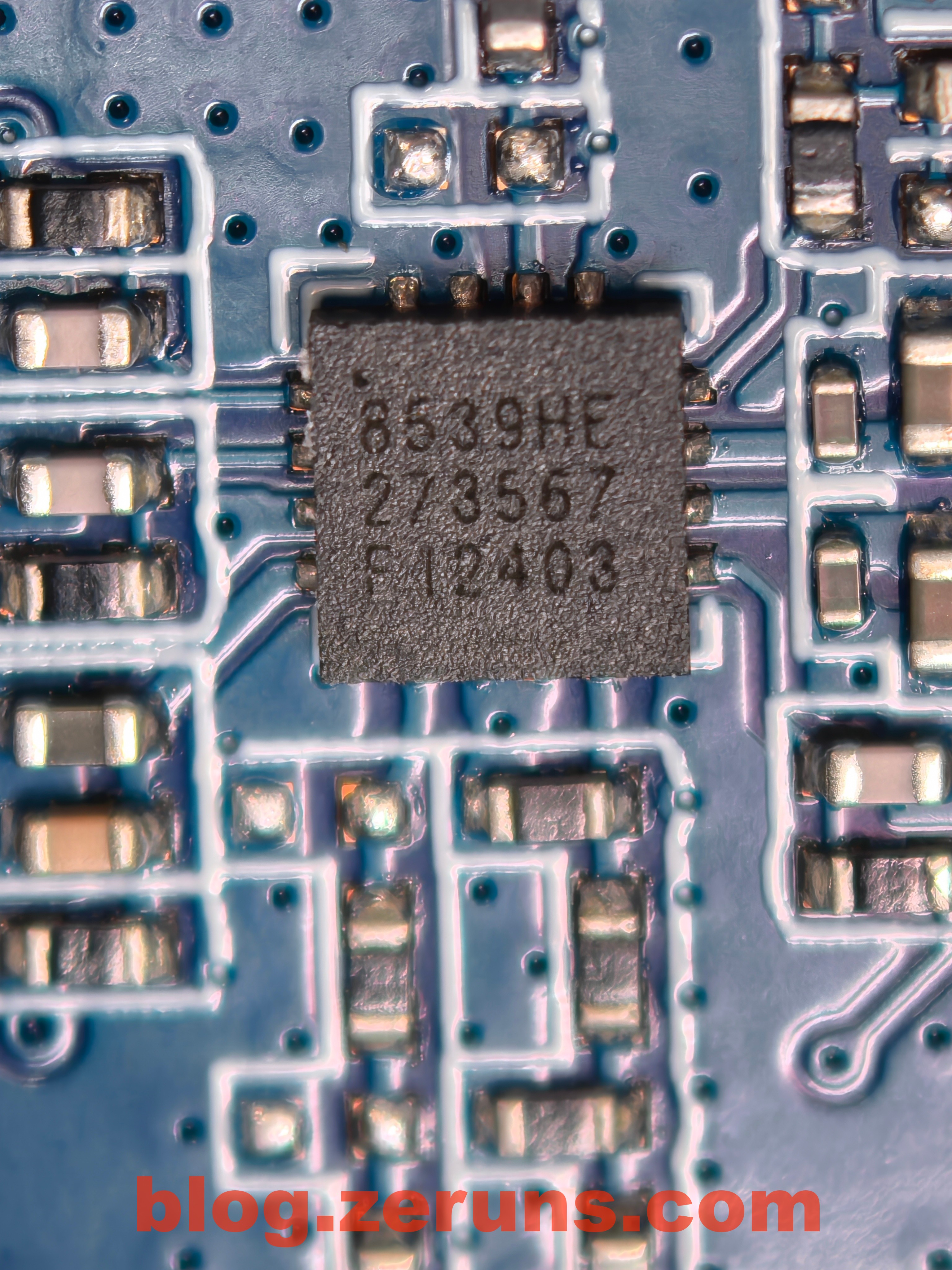

5GHz 대역의 독립형 FEM 칩 실리콘 마킹은 8539HE로, 상하이 컨셉트 통신의 KCT8539HE임을 확인했습니다.
공식 웹사이트 링크: https://url.zeruns.com/AL2oN

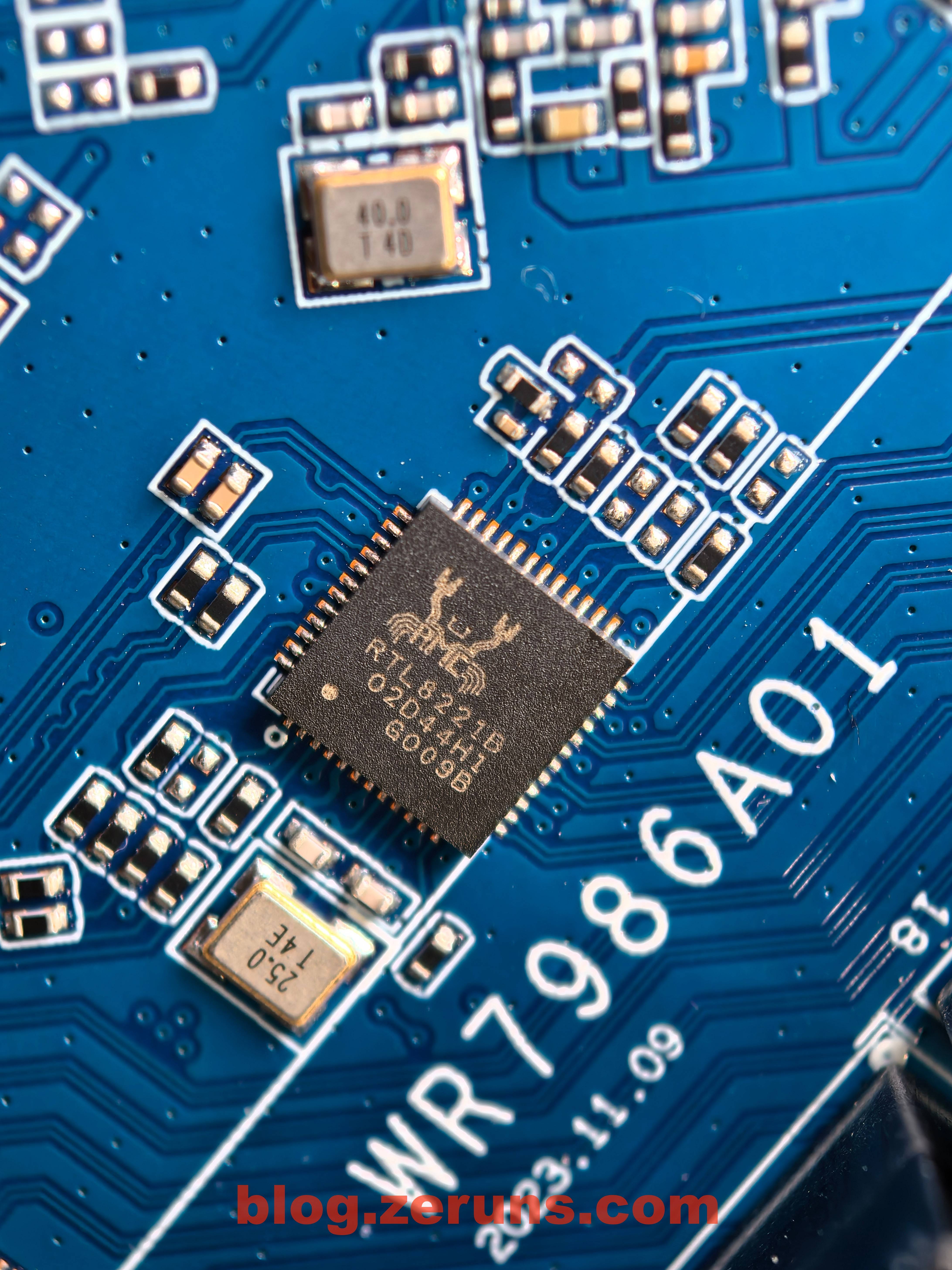

2.5G 네트워크 포트의 칩은 Realtek RTL8221B로, 고도로 통합된 이더넷 PHY 트랜시버이며, 10/100/1000M/2.5G를 지원합니다.

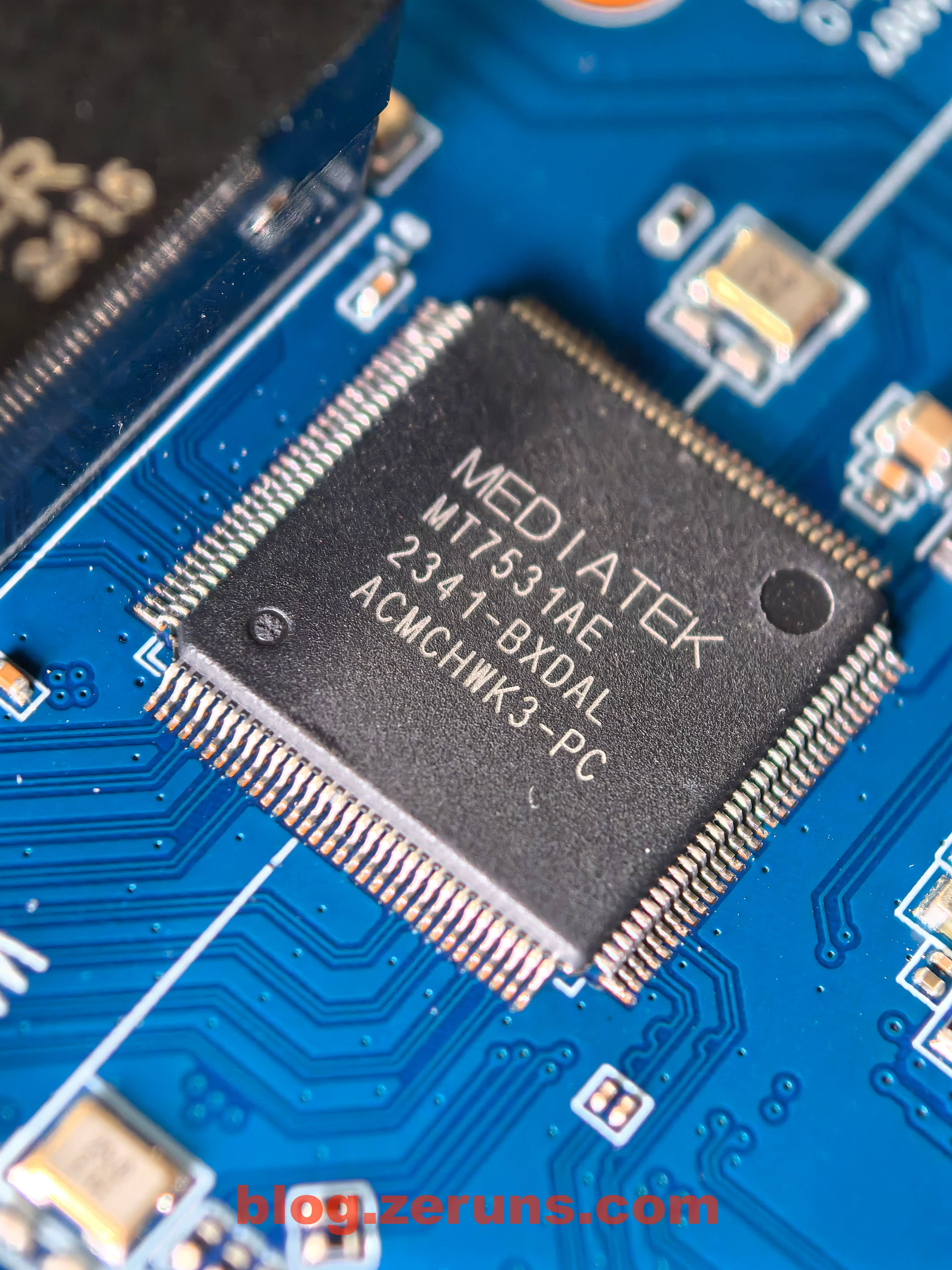

기가비트 네트워크 포트의 스위치 칩 모델은 MT7531AE입니다.
MT7531AE는 미디어텍(MediaTek)에서 출시한 고도로 통합된 유선 이더넷 스위치 칩으로, 7포트 기가비트 이더넷 MAC과 5포트 기가비트 이더넷 PHY를 내장하고 있으며, 2포트 고속 SGMII 인터페이스를 갖추고 있어 최대 2.5Gbps의 속도를 지원합니다. 이는 2.5Gbps 백본 네트워크 또는 외부 2.5Gbps PHY 장치 연결에 사용할 수 있습니다.

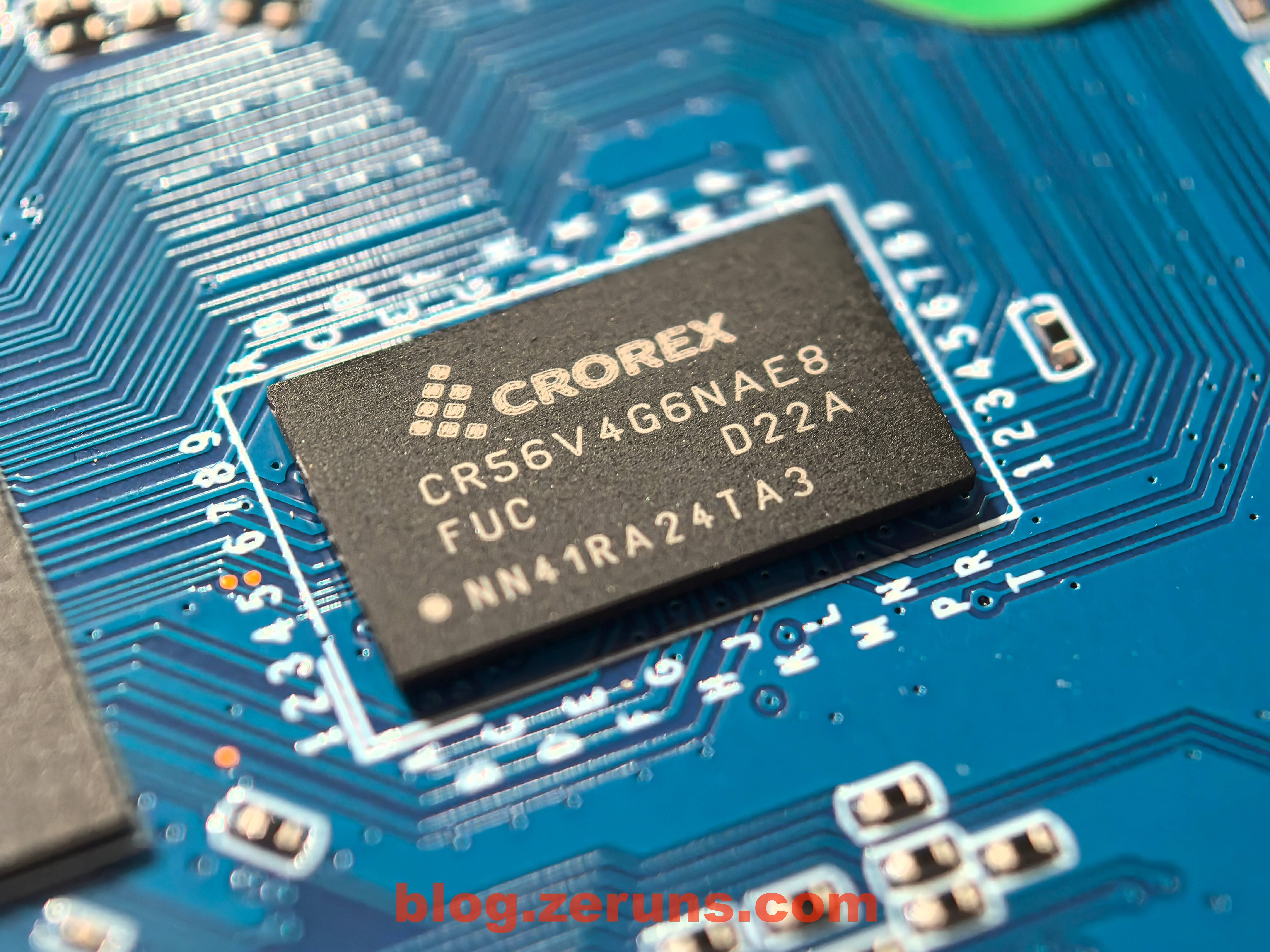

CPU 옆에는 CR56V4G6NAE8 모델의 또 다른 칩이 있는데, 자료를 찾을 수 없었으며 회로 배선을 보아 메모리 칩으로 추정됩니다.
기타 전원 관련 회로들입니다.
