Hộp ổ cứng thông minh DOCKCASE DSWC1R-3S có màn hình, tích hợp nam châm, mở hộp và đánh giá sơ bộ – Hỗ trợ mở rộng dung lượng cho iPhone qua Magsafe, ghi video ProRes từ ngoài, hộp ổ cứng có màn hình, hỗ trợ sạc PD 100W và tốc độ truyền 10Gbps.
Hộp ổ cứng này khi kết nối với laptop hoặc điện thoại, vẫn có thể cung cấp sạc nhanh PD 100W thông qua cổng C khác, cho phép vừa sử dụng ổ cứng vừa sạc cùng lúc cho laptop/điện thoại.
Video đánh giá: https://www.bilibili.com/video/BV13ERaYpEci/
- Hộp ổ cứng RIHAO USB4 + SSD HP FX900Pro 2TB – Mở hộp và đánh giá sơ bộ: https://blog.zeruns.com/archives/842.html
- Đánh giá và tháo rời máy Mac Mini M4: https://blog.zeruns.com/archives/851.html
- Hộp ổ cứng ACASIS TBU405Pro Thunderbolt 4/3 + SSD Western Digital SN7100 1TB – Mở hộp, đánh giá và tháo rời: https://blog.zeruns.com/archives/857.html
Thông số sản phẩm
| Thông số | Chi tiết |
|---|---|
| Model | DSWC1R-3B |
| Chuẩn giao tiếp cấp nguồn | 100W PD |
| Thời gian bảo vệ mất điện | 3 giây |
| Kích thước màn hình | 1.54 inch, LCD 240×240 |
| Chất liệu | Hợp kim nhôm, kính cường lực |
| Kích thước và trọng lượng | 59.3\*59.3\*14.5mm (53.3g) |
| Dây kèm theo | Dây dữ liệu USB 3.2 Gen 2 Type-C sang C |
| Cổng giao tiếp | USB 3.2 Gen 2 Type-C |
| Tốc độ truyền tải | 10Gbps |
| Yêu cầu nguồn | Tối đa 5V±0.25V 3.0A |
| Giải pháp điều khiển chính | RTL9210 |
| Loại SSD hỗ trợ | M Key M.2 SSD (NVMe/PCIe), B&M Key M.2 SSD (NVMe/PCIe) |
| Kích thước SSD hỗ trợ | 2230 / 2242 |
| Dung lượng SSD hỗ trợ | Tối đa 2TB |
| Yêu cầu hệ thống | Windows 7/8.1/10/11, macOS, iPadOS, Linux,\u003cbr\u003eAndroidoid,PlayStation 5,ChromeOS,HarmonyOS |
Địa chỉ mua hàng:
- Jingdong: https://u.jd.com/61MQoCP
- Taobao: https://s.click.taobao.com/4hSbrUs
- Pinduoduo: https://p.pinduoduo.com/IbwVq5Jb
Mở hộp & Tháo dỡ
Mặt trước bao bì bên ngoài
Mặt sau bao bì bên ngoài
Mở bao bì bên ngoài, bên trong gồm: hộp ổ cứng, cáp dữ liệu CtoC, dây đeo, sách hướng dẫn, tua vít, ốc vít, bảng mở rộng SSD (chuyển đổi từ chuẩn 2230 sang 2242), vòng hút nam châm (dùng cho điện thoại Android không có chức năng hút nam châm, dán vòng này vào mặt sau điện thoại để ổ cứng có thể hút từ tính).
Mặt trước hộp ổ cứng, màn hình và tấm kính bảo vệ, khung giữa có một nút bấm và một vòng lỗ tản nhiệt.
Mặt bên hộp ổ cứng, khung giữa có thêm hai cổng Type-C, trong đó HOST là cổng dữ liệu, PD 100W là cổng cấp điện.
Mặt dưới hộp ổ cứng, in mô hình, có đệm cao su chống trượt (nam châm nằm ở đệm cao su)
Tháo hai ốc vít ở đáy để mở nắp dưới, sau đó có thể lắp ổ cứng M.2, trên bảng mạch có một miếng tản nhiệt, phía trên miếng tản nhiệt có một miếng nhựa, cần bóc ra trước khi sử dụng.
Các chip trong hình dưới đây:
- V4852P M2408H: Ống PMOS, mô hình JMV4852P, 30V/32A
- SC8724QFER: Bộ chuyển đổi nâng/hạ áp đồng bộ hiệu suất cao do Southchip (Nam Tâm) Semiconductor giới thiệu, tích hợp bốn MOSFET, hỗ trợ đầu vào 2.7-22V và đầu ra 3-22V, hỗ trợ đầu ra cố định 5.1V, dòng điện đầu ra tối đa 3.5A.
- PS1045L: Diode Schottky của ASEMI với điện áp thuận cực thấp, sử dụng vỏ TO-277, dòng điện thuận 10A và điện áp ngược 45V
- SS54: Một diode Schottky dạng dán, điện áp ngược tối đa 40V, dòng điện thuận 5A, có điện áp thuận thấp (khoảng 0.55V) và đặc tính chuyển mạch nhanh
- 6392 G37Y 7V02R: Không tìm thấy thông tin
- 36Hek1: Không tìm thấy thông tin, có lẽ là chip nguồn DCDC
Còn có một tụ điện lớn dùng để bảo vệ khi mất điện, ngăn chặn hư hỏng tệp trong quá trình truyền, cho phép ổ cứng có đủ thời gian để lưu bảng ánh xạ FTL hoàn chỉnh.
Chip điều khiển chính và chip liên quan đến màn hình nằm ở mặt sau bảng mạch, cần tháo tấm kính ra, tấm này dán khá chắc nên tôi sẽ không tháo ở đây.
Theo thông số do nhà sản xuất công bố, chip điều khiển chính là RTL9210 của Realtek, giao diện phía trước là USB 3.1 Gen2 (10Gbps)/tương thích Gen1 (5Gbps) và USB 2.0, giao diện phía sau: PCIe 3.0 x2 (băng thông 16Gbps)
Trang web chính thức chip RTL9210B: https://url.zeruns.com/Sc7nr
Đánh giá & Kiểm tra tốc độ
Tôi đã lắp một ổ cứng Samsung PM991a 1TB để kiểm tra, ổ cứng có kích thước 2230, cần dùng bảng mở rộng để chuyển sang 2242.
Cắm vào máy tính, khi không tải (không đọc/ghi dữ liệu) công suất tiêu thụ của hộp ổ cứng khoảng 1.4W, màn hình hộp ổ cứng hiển thị nhiệt độ ổ cứng, mô hình ổ cứng, dung lượng, tuổi thọ, thời gian bật nguồn, tốc độ đọc/ghi thời gian thực của ổ cứng, tốc độ giao thức kết nối USB.
Khi hộp ổ cứng đọc/ghi tối đa, công suất làm việc khoảng 5.5W.
Nhấn giữ nút trên khung giữa, đợi khi hiển thị “Giới thiệu” ở dưới rồi thả nút ra để vào trang cài đặt hộp ổ cứng, có thể bật bảo vệ ghi, cài đặt thời gian bảo vệ màn hình, công suất sạc (công suất sạc này có lẽ là công suất sạc cho tụ điện dùng để bảo vệ mất điện), ngôn ngữ hiển thị.
Nhấn giữ nút trên khung giữa, đợi khi hiển thị “Thông tin SSD” ở dưới rồi thả nút ra để vào trang thông tin sức khỏe ổ cứng, thông tin hiển thị gồm: mô hình ổ cứng, số sê-ri, dung lượng, phiên bản firmware, số lần tắt máy bất thường, tuổi thọ còn lại, thời gian bật nguồn, số lần bật nguồn, số lần đọc, số lần ghi.
Hộp ổ cứng có hai cổng C, có thể một cổng nối điện thoại, một cổng nối bộ sạc PD, vừa sạc vừa đọc/ghi ổ cứng, do điện thoại Huawei chỉ hỗ trợ PD tối đa 18W nên không thể kiểm tra PD 100W.
Sử dụng Máy kiểm tra Weijian C5 để đọc thông tin E-Marker của cáp dữ liệu đi kèm hộp ổ cứng, thông tin cho thấy cáp này hỗ trợ USB3.2/4 Gen2, mã nhà sản xuất 0x0000, hỗ trợ PD3.1 20V 5A.
Cắm vào máy tính, dùng phần mềm AS SSD Benchmark để kiểm tra tốc độ, tốc độ đọc tuần tự đạt 979,59MB/s, tốc độ ghi tuần tự đạt 947,86MB/s, tốc độ đọc ngẫu nhiên 4K đơn luồng đạt 29,80MB/s, tốc độ ghi ngẫu nhiên 4K đơn luồng đạt 68,86MB/s.
Có thể hút nam châm hộp ổ cứng vào điện thoại Apple, sau đó cắm cáp dữ liệu để điện thoại đọc/ghi ổ cứng này, có thể ghi video 4K ProRes từ bên ngoài, điện thoại Android cũng có thể dán vòng hút nam châm đi kèm vào mặt sau điện thoại để đạt được chức năng hút nam châm.
Hình ảnh nhiệt khi hộp ổ cứng phát nhiệt
Đánh giá mở hộp và hiệu quả chụp hình của máy ảnh nhiệt UTi261M của UNI-T: https://blog.zeruns.com/archives/798.html
Hình ảnh nhiệt khi hộp ổ cứng không tải (không thực hiện thao tác đọc/ghi dữ liệu), nhiệt độ cao nhất là một ống PMOS, nhiệt độ 47 độ (nhiệt độ môi trường khoảng 20℃), chip điều khiển chính nằm ở mặt sau bảng mạch hộp ổ cứng, chưa tháo ra xem nên không chụp được. Theo bài đánh giá hộp ổ cứng cùng loại chip điều khiển khác của tôi tại đây, nhiệt độ làm việc của chip điều khiển này cũng chỉ khoảng 55℃, không cao.
Hình ảnh nhiệt khi hộp ổ cứng đọc/ghi tối đa, nhiệt độ chip điều khiển ổ cứng vọt lên trên 90 độ (chưa lắp nắp dưới hộp ổ cứng), đề xuất tự thêm một miếng tản nhiệt giữa ổ cứng và nắp dưới hộp ổ cứng (sau khi tôi thêm vào, nhiệt độ ổ cứng có thể giảm xuống dưới 60 độ).
Hình ảnh nhiệt mặt trước vỏ hộp ổ cứng khi đọc/ghi tối đa, khu vực màn hình có nhiệt độ cao nhất là 36,6 độ.
Hình ảnh nhiệt mặt bên vỏ hộp ổ cứng khi đọc/ghi tối đa, nhìn qua lỗ tản nhiệt vào bên trong có nhiệt độ cao nhất là 42,9 độ.

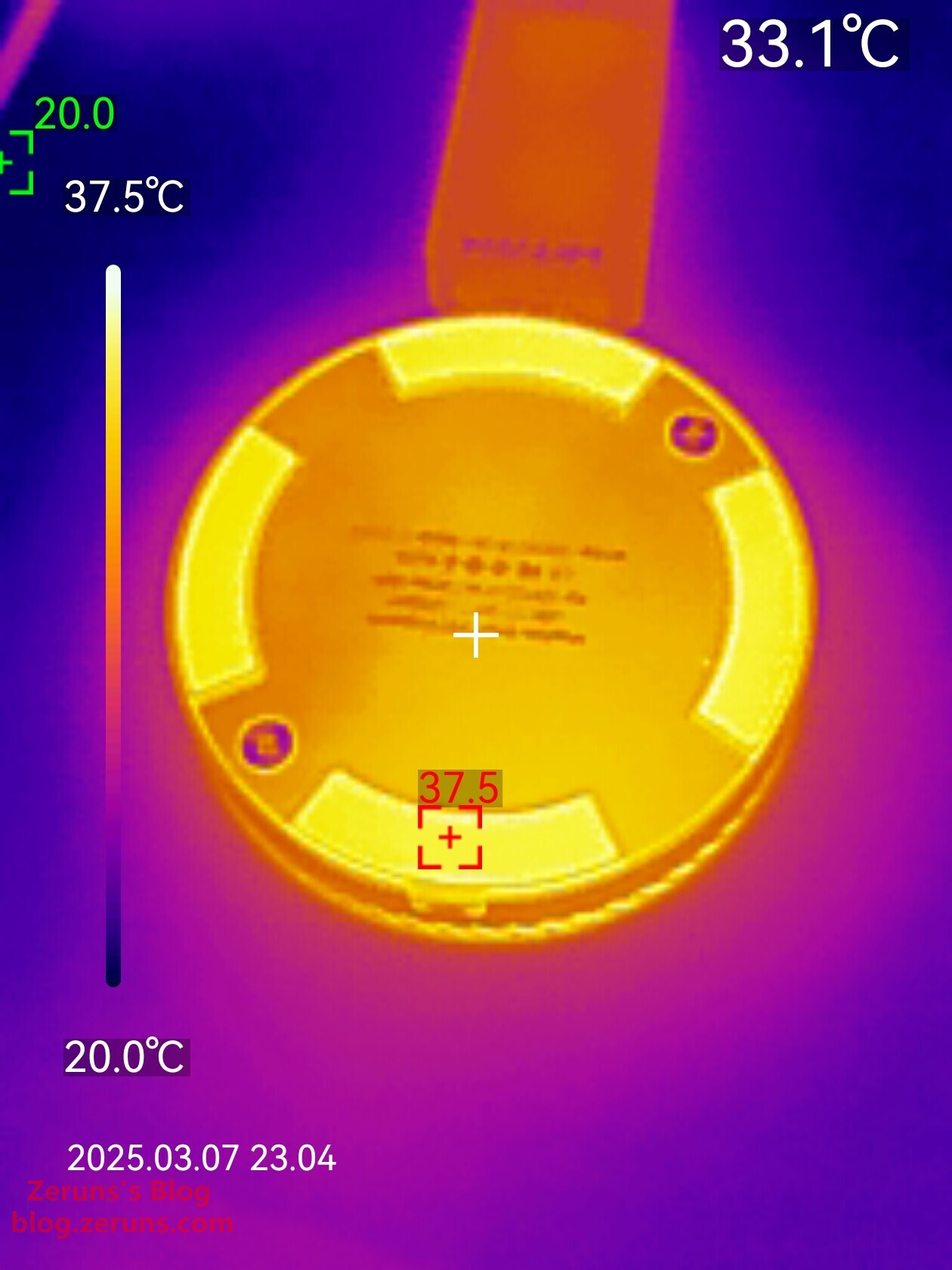

Hình ảnh nhiệt mặt dưới vỏ hộp ổ cứng khi đọc/ghi tối đa, nhiệt độ cao nhất là 37,5 độ. (Do kim loại phản quang nên hình ảnh nhiệt cho thấy ba đệm cao su màu đen có nhiệt độ cao hơn)
Lượng nhiệt phát ra không cao, hiệu suất khá tốt.
