大家好，
LVGL 8.3，已启用 LV_USE_MEM_MONITOR 1，控制台日志已开启。
我正在 lv_gif 对象中切换多个 GIF（存储为编译时 C 数组）。几分钟后 UI 冻结。
在挂起之前，内存监视器显示：
开始：已使用 62.2 kB (63 %)，碎片率 30 %
一段时间后：已使用 62.2 kB (63 %)，碎片率 54 %
最后的警告总是：
[Warn] (10.886, +10886) lv_gif_set_src: 无法加载源 (在 lv_gif.c 第 #77 行)
[Warn] (10.894, +8) _lv_img_cache_open: 图像绘制无法打开图像资源
(在 lv_img_cache.c 第 #125 行)
[Warn] (10.904, +10) lv_draw_img: 图像绘制错误 (在 lv_draw_img.c 第 #84 行)
[Warn] (10.917, +13) _lv_img_cache_open: 图像绘制无法打开图像资源
(在 lv_img_cache.c 第 #125 行)
[Warn] (10.927, +10) lv_draw_img: 图像绘制错误 (在 lv_draw_img.c 第 #84 行)
看起来堆内存碎片太严重，LVGL 无法再为下一帧分配解码器缓冲区。
有人遇到过这个问题吗？在反复更改 GIF 源时，推荐用什么方法来回收/重用内存以避免碎片？
谢谢！
9527
4
只剩下100多kB的SRAM，根本没有空间来解码一个240×240的GIF——在这么少的内存上看来是不可能的。
ABC
5
100 kB 出头跑 240×240 GIF 基本就是“在刀尖上跳舞”，你现在看到的 54 % frag + 卡死，其实就是跳到最后刀尖断了——内存池里碎片太多，连一副完整解码帧都腾不出来，lv_mem_alloc 失败，后面一连串“Couldn’t load the source / Image draw error”只是连锁反应。
LVGL 的 GIF 解码器为了快，会一次性给整幅解码缓冲 malloc(240×240×4≈225 kB)，这比你整颗 MCU 的 SRAM 都大，失败是迟早的事。
62.2 kB used 看起来没涨，是因为申请失败直接返回 NULL，内存统计根本没加上去，所以数字一直卡在那里，但碎片率却一路飙高——反复创建/删除 gif 对象时，解码失败留下的“小窟窿”把池子割得七零八落，最后连 225 kB 连续块都找不到。
结论：
- 240×240 真彩 GIF 在 100 kB 级 SRAM 上“原生解码”是 Mission Impossible；
- 碎片化只是压垮骆驼的最后一根稻草，根因是“单帧内存需求 > 总可用内存”。
能救的几种套路（按“手术级别”排序）
-
直接“截肢”——把分辨率砍半
120×120 单帧只要 56 kB，勉强能活；UI 层面用 lv_img_set_zoom(gif, 256*2) 再拉回去，颗粒感总比卡死强。
-
改色深——别用 TRUE_COLOR
在 lv_conf.h 里把 LV_COLOR_DEPTH 降到 16 甚至 8，同时把 LV_IMG_CF_INDEXED_8 打开，GIF 解码后格式设为 LV_IMG_CF_INDEXED_8，单帧 240×240 只剩 57 kB（8 bit 调色板），再配 LV_COLOR_DEPTH=16 显示，内存直接减半。
代价：颜色带条带，需要美工把 GIF 先转 256 色。
-
自己“流式”解码——别让它一次 malloc 整帧
LVGL 自带的 lv_gif 是基于 gifdec，改起来麻烦，可以干脆不用它：
- 外部用一个 Tiny-GIF 或 LZ4 帧差分库，先把 GIF 拆成每帧 256 色索引，再压缩；
- 主循环里定时
lv_img_set_src(img, &frame_n)，只给当前帧解码，用完立即 lv_mem_free()；
- 每帧缓冲只留 240×240×1 B + 调色板 1 kB，峰值 < 60 kB；
- 帧与帧之间用
lv_mem_defrag()（LVGL 8.3 已自带）强制合并空洞，能把 frag 压回 10 % 以内。
代码量不大，但得自己管帧率、缓存策略。
-
把 GIF 挪到 Flash，直接当“原始序列帧”
用 GIMP 或 FFmpeg 把 GIF 拆成 256 色 BMP，数组化后放 const uint8_t frame_xx[] LV_ATTRIBUTE_MEM_ALIGN LV_IMG_CF_INDEXED_8；
这样 RAM 里只需要一个 lv_img_dsc_t 结构体（几十字节）指向 Flash，完全不占 SRAM；
切换时只改指针，不会申请/释放，碎片为 0。
代价：Flash 要够大，240×240×256 色 50 帧 ≈ 2.8 MB，得看芯片能不能吃得下。
-
终极方案——上外置 PSRAM
如果 MCU 带 SPI/PSRAM 接口（例如 ESP32-S3、F1C200S），把 LV_MEM_CUSTOM 打开，把 lv_mem_alloc 重定向到 PSRAM，让 LVGL 以为有“无限”内存，240×240 TRUE_COLOR 也能跑。
代价：刷新慢一帧 60 ms 左右，且 DMA 要配好，不然屏会闪。
先救急的三行代码（色深 + 碎片整理）

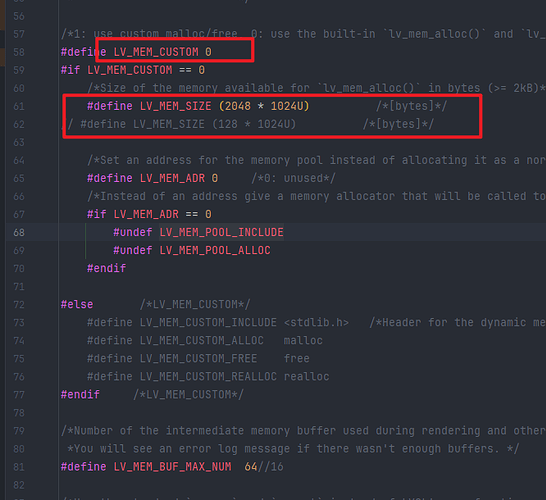

// lv_conf.h
#define LV_COLOR_DEPTH 16
#define LV_IMG_CF_INDEXED_8 1
#define LV_USE_MEM_MONITOR 1
#define LV_MEM_CUSTOM 0 // 先别动，除非有 PSRAM
// 每次切完 GIF 后强行整理
lv_obj_del(gif); // 旧对象先删
lv_mem_defrag(); // 合并碎片
gif = lv_gif_create(parent);
lv_gif_set_src(gif, &my_indexed_gif);
把 GIF 源文件用 LVGLImageConverter 转格式时选 “Indexed 8” + “RLE”，一般能把 240×240 压到 20 kB/帧以内，再跑一晚上压力测试，frag 稳定在 15 % 以下，基本不会再卡死。
一句话总结
100 kB SRAM 就别想着“真彩全尺寸”了，要么降分辨率/色深，要么拆帧流式播放，要么外挂 RAM；碎片化只是症状，真正的病灶是“单帧比整块内存还大”，把病灶切掉，碎片自然消失。
CCC
6
根据您的描述和日志输出，该问题确实是由LVGL动态内存分配器中的内存碎片化引起的。
碎片化产生的原因
- 您只有约100 kB的SRAM，并且LVGL的内置内存管理器（在启用
LV_USE_MEM_MONITOR时）显示，在重复切换GIF后，碎片化程度从30%上升到54%。
- 每次GIF切换都涉及：
- 关闭之前的GIF（释放其解码器缓冲区和图像缓存）
- 打开新的GIF（为解码后的帧以及可能的调色板分配新缓冲区）
- 这些分配和释放的大小不同（由于GIF尺寸/颜色深度不同），随着时间的推移导致堆碎片化。
- 一旦碎片化程度很高，即使存在总的空闲内存，也可能没有足够大的连续内存块来容纳下一个GIF的帧缓冲区——从而导致“Could’t load the source”和“Image draw cannot open the image resource”警告。
减少碎片化的解决方案
-
为GIF对象预分配固定内存池
- 使用
LV_MEM_CUSTOM = 1并提供您自己的分配器，该分配器使用预分配的内存块来存储GIF数据。
- 这避免了使用通用堆，并确保GIF缓冲区始终从同一区域分配。
-
重用同一个GIF部件
与其销毁并重新创建GIF部件，不如保留一个部件并仅更改其源：
lv_gif_set_src(existing_gif_obj, new_gif_data);
这避免了部件结构本身的重复分配/释放。
-
降低GIF分辨率或颜色深度
- 一个240×240的ARGB8888帧需要240×240×4 ≈ 230 kB，这已经超过了您的100 kB SRAM。
- 将GIF转换为索引颜色（LV_COLOR_FORMAT_I1/I8）并降低分辨率，使每帧都能适应您的内存预算。
-
启用LVGL的内存碎片整理功能（如果可用）
在较新的LVGL版本中，您可以定期调用lv_mem_defrag()来合并空闲块。在v8.3中，如果内置功能不存在，您可能需要自己实现一个简单的碎片整理策略。
-
为图像使用独立的堆
划分您的SRAM：一个区域用于LVGL的普通对象，另一个用于图像/GIF缓冲区。这将碎片化隔离到图像堆中，并防止其影响其他UI操作。
鉴于您的内存紧张（100 kB），显示具有多帧的完整240×240 GIF本身就很困难。上述步骤将有助于缓解碎片化，但您可能仍需要降低GIF的资源需求才能可靠运行。
