Что такое RC-фильтр?

RC-фильтр — это простая фильтрующая цепь, состоящая из резистора (R) и конденсатора (C), которая может отфильтровывать сигналы разных частот. В электронных схемах часто возникает необходимость сохранять сигналы определённой частоты и ослаблять другие, и RC-цепь является базовой реализацией этого принципа.

Два основных типа

1. Фильтр нижних частот (LPF)

Функция: пропускает низкочастотные сигналы и ослабляет высокочастотные

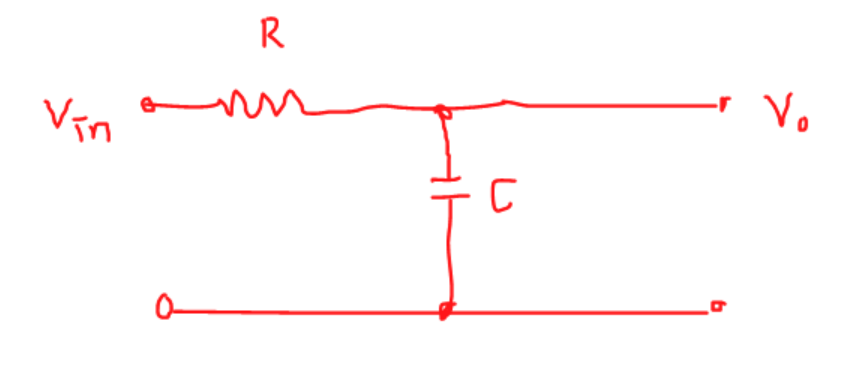

Структура схемы: входной сигнал → резистор → конденсатор → земля, выход снимается с конденсатора

image857×369 18.4 KB

Принцип работы:

  • На низких частотах реактивное сопротивление конденсатора очень большое, сигнал почти полностью передаётся на выход
  • На высоких частотах реактивное сопротивление конденсатора маленькое, сигнал шунтируется на землю
  • Эффективно “блокирует” высокие частоты и “пропускает” низкие

2. Фильтр высоких частот (HPF)

Функция: пропускает высокочастотные сигналы и ослабляет низкочастотные

Структура схемы: входной сигнал → конденсатор → резистор → земля, выход снимается с резистора

7f8f1facb46702105e461d4e04798fb3_High_pass_filter
7f8f1facb46702105e461d4e04798fb3_High_pass_filter211×130 897 Bytes

Принцип работы:

  • На низких частотах реактивное сопротивление конденсатора очень большое, сигнал не может пройти
  • На высоких частотах реактивное сопротивление конденсатора маленькое, сигнал беспрепятственно передаётся на выход
  • Эффективно “блокирует” низкие частоты и “пропускает” высокие

Основные параметры и расчёты

Частота среза (f₀)

Это самый важный параметр фильтра, обозначающий частоту, при которой сигнал ослабляется до -3 дБ (примерно 70,7% от исходной амплитуды).

Формула расчёта:

f₀ = 1 / (2πRC)

Где:

  • R: сопротивление резистора в омах (Ω)
  • C: ёмкость конденсатора в фарадах (Ф)
  • π: число Пи, примерно 3,1416

Пример расчёта

Предположим, нужно создать фильтр нижних частот с частотой среза 1 кГц:

Выбираем R = 1 кОм = 1000 Ω

Рассчитываем необходимую ёмкость:

C = 1 / (2π × R × f₀)
  = 1 / (2 × 3,1416 × 1000 × 1000)
  ≈ 0,000000159 Ф = 0,159 мкФ

На практике можно выбрать ближайшее стандартное значение: 0,15 мкФ или 0,22 мкФ.

Частотные характеристики

Склон аттенюации

  • За пределами частоты среза сигнал ослабляется на 6 дБ на октаву
  • Это означает, что при удвоении частоты амплитуда сигнала уменьшается вдвое

Фазовые изменения

  • Фильтр нижних частот: выходной сигнал отстаёт по фазе от входного
  • Фильтр высоких частот: выходной сигнал опережает входной по фазе
  • На частоте среза фазовый сдвиг составляет ровно 45°

Практические рекомендации

  1. Эффект нагрузки: подключение нагрузки изменяет фильтрующие свойства, необходимо учитывать импеданс нагрузки
  2. Точность компонентов: точность резисторов и конденсаторов напрямую влияет на качество фильтрации
  3. Диапазон частот: RC-фильтры подходят для аудио- и средних частот, для сверхвысоких частот требуются другие решения
  4. Каскадное соединение: последовательное соединение нескольких RC-фильтров обеспечивает более крутой склон аттенюации

Итог

RC-фильтр — одна из базовых и важнейших схем в электронике. С помощью простого сочетания резистора и конденсатора можно реализовать частотный фильтр. Понимание принципов работы и расчёта RC-фильтров является основой для изучения более сложных фильтров и систем обработки сигналов.

Запомните ключевую формулу f₀ = 1/(2πRC), и вы сможете спроектировать фильтр, удовлетворяющий базовым требованиям!
