什么是RC滤波电路？
RC滤波电路是利用电阻（R）和电容（C）组成的简单滤波电路，它能对不同频率的信号进行筛选。在电子电路中，我们经常需要保留特定频率的信号而衰减其他频率，RC电路就是最基础的实现方式。
两种基本类型
1. 低通滤波器（LPF）
功能：允许低频信号通过，衰减高频信号

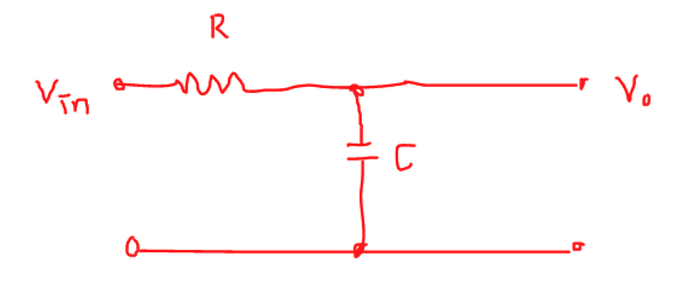

电路结构：输入信号 → 电阻 → 电容 → 地，输出从电容两端取出
工作原理：
- 低频时，电容容抗很大，信号几乎全部传到输出端
- 高频时，电容容抗很小，信号被短路到地
- 相当于“阻挡”高频，“放过”低频
2. 高通滤波器（HPF）
功能：允许高频信号通过，衰减低频信号
电路结构：输入信号 → 电容 → 电阻 → 地，输出从电阻两端取出
工作原理：
- 低频时，电容容抗很大，信号难以通过
- 高频时，电容容抗很小，信号顺利传到输出端
- 相当于“阻挡”低频，“放过”高频
核心参数与计算
转折频率（f₀）
这是滤波器最重要的参数，表示信号衰减到-3dB（约为原始幅度的70.7%）时的频率。
计算公式：
f₀ = 1 / (2πRC)
其中：
- R：电阻值，单位欧姆（Ω）
- C：电容值，单位法拉（F）
- π：圆周率，约等于3.1416
计算示例
假设我们需要设计一个转折频率为1kHz的低通滤波器：
选择 R = 1kΩ = 1000Ω
计算所需电容：
C = 1 / (2π × R × f₀)
= 1 / (2 × 3.1416 × 1000 × 1000)
≈ 0.000000159 F = 0.159 μF
实际应用中，我们可以选择最接近的标准值0.15μF或0.22μF。
频率响应特性
衰减斜率
- 在转折频率以外，信号每倍频程衰减6dB
- 这意味着频率增加一倍，信号幅度减半
相位变化
- 低通滤波器：输出信号相位滞后于输入
- 高通滤波器：输出信号相位超前于输入
- 在转折频率处，相位偏移恰好为45°
实际应用注意事项
- 负载效应：实际连接负载会改变滤波特性，需要考虑负载阻抗
- 元件精度：电阻、电容的精度直接影响滤波性能
- 频率范围：RC滤波器适合音频到中频范围，极高频率需要其他方案
- 级联使用：多个RC级联可得到更陡峭的衰减特性
总结
RC滤波电路是电子学中最基础、最重要的电路之一。通过简单的电阻电容组合，就能实现频率选择功能。掌握RC滤波器的原理和计算，是理解更复杂滤波器和信号处理系统的基础。
记住关键公式 f₀ = 1/(2πRC)，你就能设计出满足基本需求的滤波器了！
