OWON(利利普) HDS160 四位半 示波万用表 简单开箱测评和拆解。
前言
最近买了个四位半的万用表，OWON的HDS160，选它主要是因为他的示波器功能，且可以直接用万用表表笔测，无需更换探头，可以直接测量电压或电流波形，虽然只有1MHz带宽，但够用了，更高频率的信号就换示波器，主要是测电流波形方便，而且还可以自动识别表笔插入的孔位自动切换电压/电流档，很方便。
我是365元买入的。
HDS160/HDS120购买地址：
- 淘宝第三方店：https://s.click.taobao.com/7ZVqsen
- 淘宝OWON旗舰店：https://s.click.taobao.com/ovsosen
- 京东：https://u.jd.com/lDdfYPj
电子/单片机技术交流QQ群： 2169025065
eeClub-电子工程师社区: https://bbs.eeclub.top/
参数
一、万用表部分参数
| 测量类型 | 测量范围 | 最高精度 |
|---|---|---|
| 直流电压 (V) | 60.000mV / 600.00mV / 6.0000V / 60.000V600.00V / 1000.0V | ±(0.05%+5 dig) |
| 交流电压 (V) | 600.00mV / 6.0000V / 60.000V / 600.00V / 750.00V | ±(0.1%+30dig) |
| 直流电流 (A) | 600.00μA / 6000.0μA / 60.000mA / 600.00mA / 6.0000A / 10.000A | ±(0.15%+10dig) |
| 交流电流 (A) | 600.00μA / 6000.0μA / 60.000mA / 600.00mA / 6.0000A / 10.000A | ±(0.5%+20dig) |
| 电阻 (Ω) | 600.00Ω / 6.0000kΩ / 60.000kΩ / 600.00KΩ / 6.0000MΩ / 60.000MΩ | ±(0.15%+10dig) |
| 电容 (F) | 6.000nF / 60.00nF / 600.0nF / 6.000μF / 60.00μF / 600.0μF / 6.000mF / 60.00mF | ±(2.0%+20dig) |
| 频率 (Hz) | 60.00Hz / 600.00Hz / 6.0000kHz / 60.000kHz / 600.00kHz / 6.0000MHz / 60.000MHz | ±(0.2%+10dig) |
| 占空比 | 0.1%~99.9%（典型值：Vrms=1V，f=1kHz） | ±(1.2%+3dig) |
| 占空比 | 0.1%~99.9%(≥1kHz) | ±(2.5%+3dig) |
| 二极管 | 3.0000V | ±(1.0%+10dig) |
| 通断 | 1000.0Ω | - |
| 最大读数 | 60000 | - |
二、示波器功能参数
| 参数项 | 规格 | 参数项 | 规格 |
|---|---|---|---|
| 模拟带宽 | 1MHz（限 ACV 档） | 最大采样率 | 5.0MSa/s |
| 通道数 | 1 | 输入阻抗 | ≈10MΩ |
| 时基范围 | 2.5μS~10S/ div | 时基准确度 | ±(0.01% + 0.1div) |
| 电压垂直灵敏度范围 | 30mV~500V / 网格 | 电流垂直灵敏度范围 | 100μA~5 A / 网格 |
| 垂直波幅准确度 | ±(5% + 0.2div) | 测量功能 | Vmax, Vmin, Vp-p, VavgVrms, Hz |
| 电压最大极限 | 1000V DC+AC 峰值 | 电流最大极限 | 15A DC+AC 峰值 |
| 触发模式 | Auto / Normal / Single | 触发边沿 | 上升沿 / 下降沿 |
| 自动设置 | 时基 / 垂直幅度 / 触发值 | - | - |
三、其他功能和特性
| 功能 / 特性 | 规格 | 功能 / 特性 | 规格 |
|---|---|---|---|
| 电池低电压显示 | √ | 自动关机 | √ |
| 相对测量 | √ | 背光 | √ |
| 输入保护 | √ | 输入阻抗 | ≥10MΩ |
| 安全规范 | CATⅢ 1000V | 显示 | 2.8 英寸 IPS LCD |
| 重量（不带电池） | 0.35kg | 电池 | 单节 18650 锂电池 3.7V |
| 尺寸（长 × 宽 × 高） | 188mm × 93mm × 41.5mm | - | - |
开箱
外包装正面，印有 OWON Handheld Oscilloscope Multimeter 字样。
外包装侧面，印有商品条码以及贴了序列号标签。

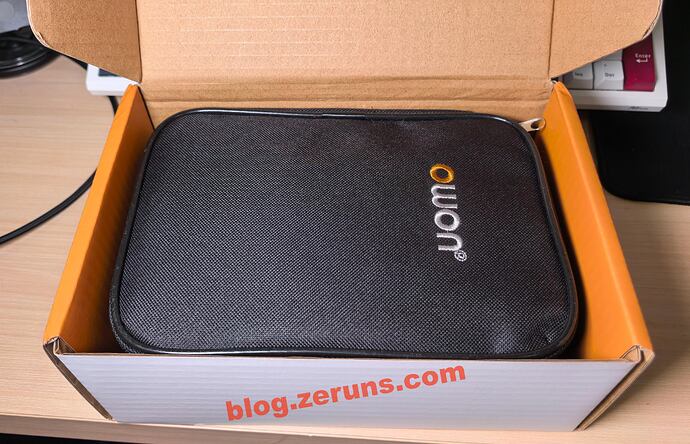

开箱，首先看到的是一个收纳包，东西都放在收纳包里了。

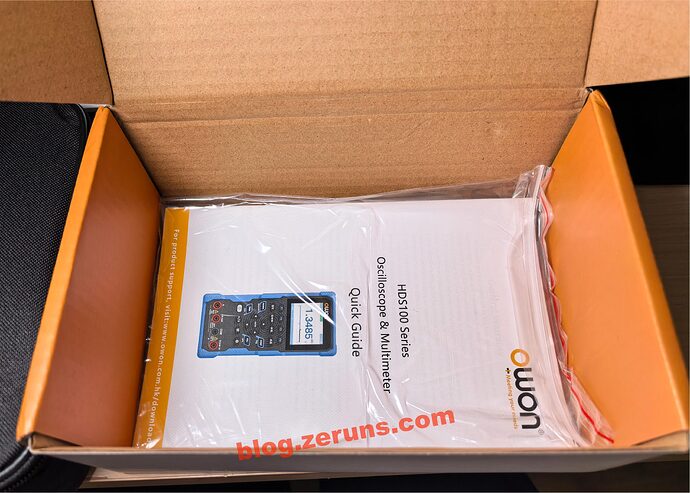

收纳包底下还有说明书。

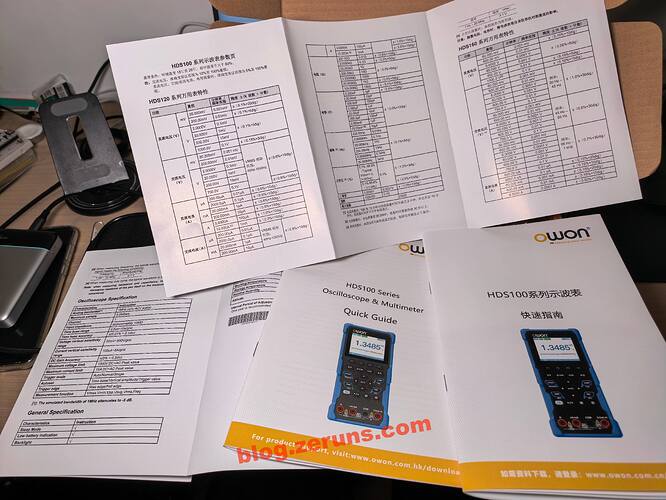

有参数表和快速指南，中英文各一份。

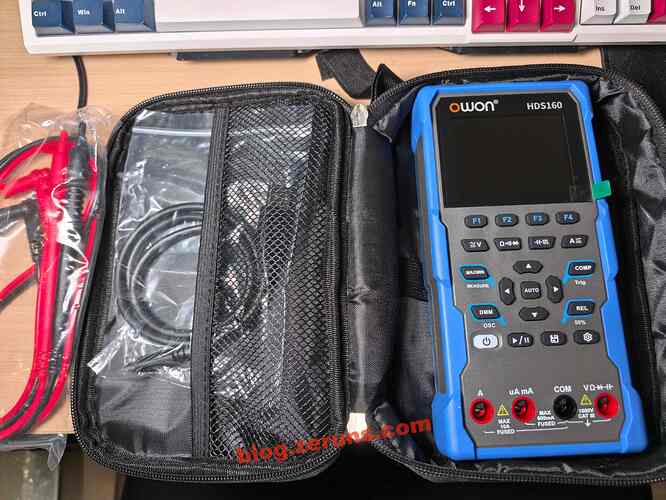

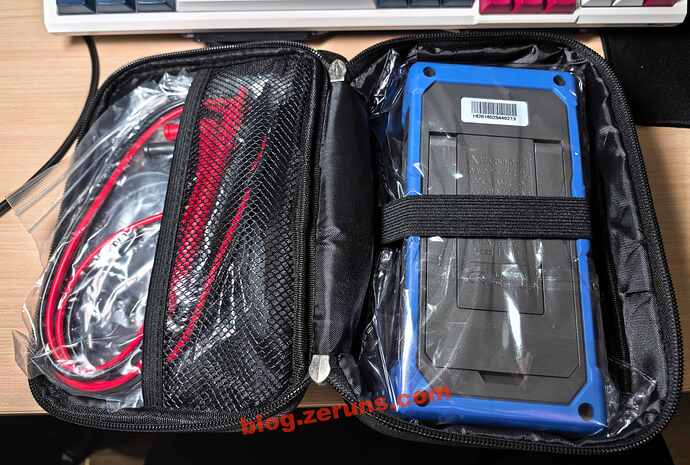

打开收纳包，里面用万用表和表笔（普通表笔，非特尖表笔），以及一条C口数据线。

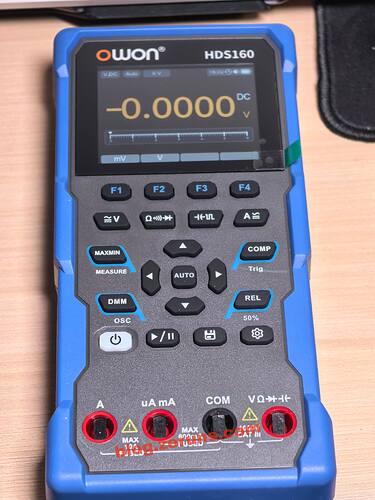

万用表正面。

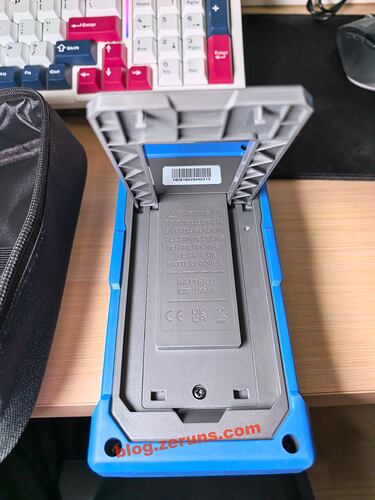

万用表背面，有支架，打开后可以立起来。

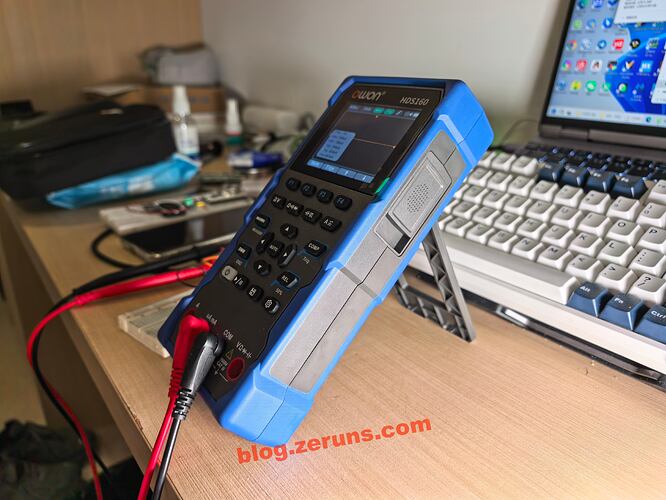

万用表用支架立起来的效果。

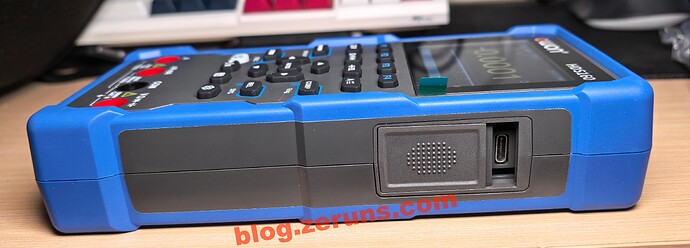

万用表侧面，有个TypeC口，可充电，插电脑上有个虚拟U盘可直接复制示波器的截屏出来，这个C口好像有点歪了（后面的拆解可以看到应该是贴片贴歪了），C口这里有个拨片，充电时把这个拨片拨下的时候会把万用表表笔接口挡住，不允许边充电边用。
简单测评
长按开机键开机，开机默认万用表DC电压档模式，暗色主题，按F1可切换毫伏档。下面表笔接口被挡住是因为把充电接口挡板打下来了。

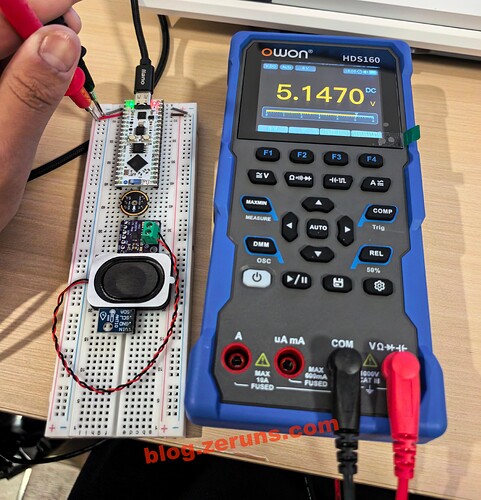

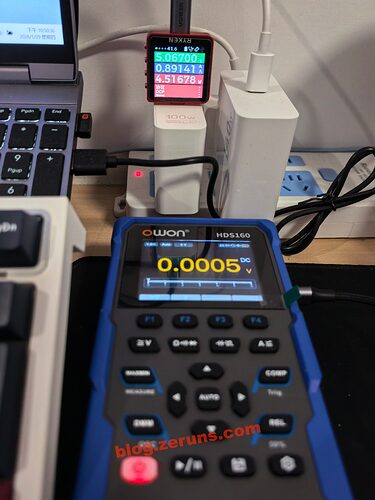

测一下电脑USB接口电压，5.147V，由于现在我在深圳这边，没带什么设备，所以也没法测它的精度。
按DMM键进入示波模式，表笔直接插交流电插座，测得市电波形，频率50Hz，最大值328V，有效值232V。

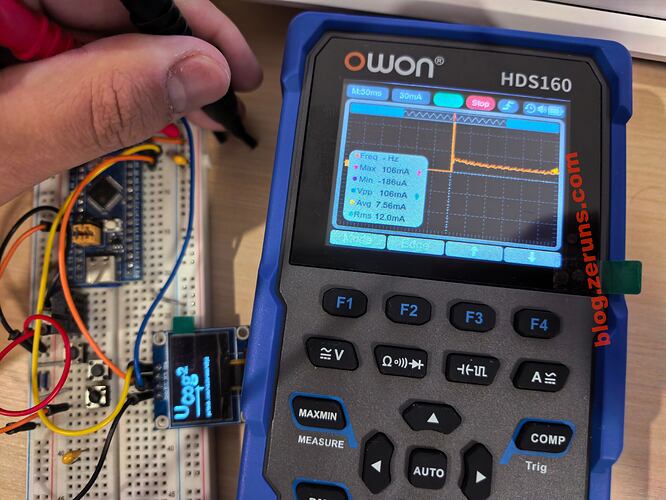

将表笔插入电流孔，自动切换到电流档，示波模式下可切换到单次触发，测出STM32F103单片机+OLED屏上电瞬间的电流波形，最大值106mA。

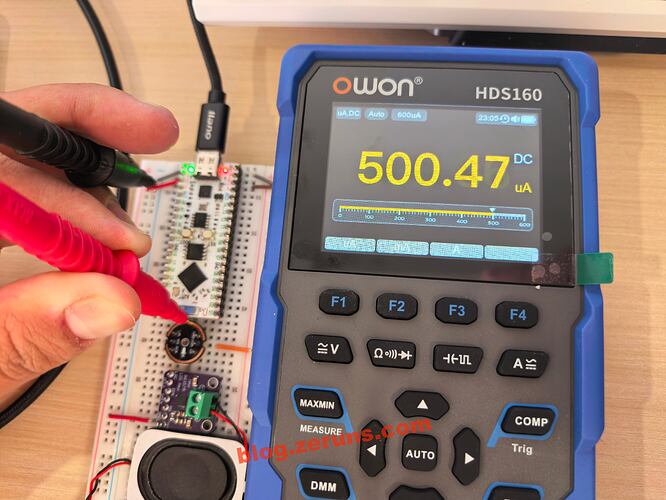

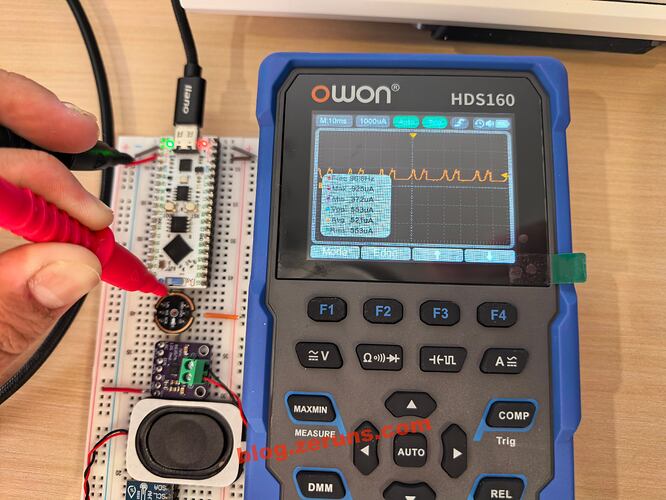

测量INM441数字麦克风的工作电流（无通信状态下，仅通电），下图分别是万用表模式和示波表模式的图，有效值500μA左右。

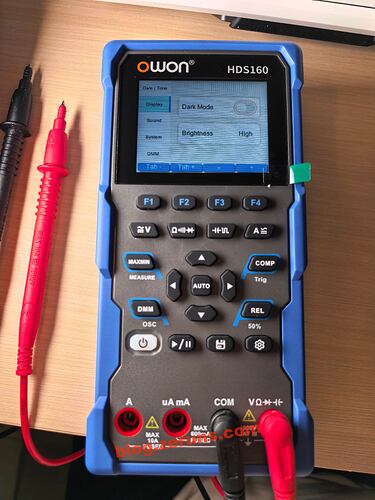

设置界面可切换亮色模式或暗色模式，亮色模式背景为白色，设置界面还可以设置系统时间、蜂鸣器是否开启以及音量大小、自动关机时间（最大30分钟）、蜂鸣档/通断档触发蜂鸣的电阻值。由于没有RTC电池，一旦拔电池，时间就会被重启，所以这个时间功能没什么意义。
看这个UI风格，应该用的是LVGL图形库。
基于STM32F407的LVGL工程模板（MSP3526屏幕），包含FreeRTOS版和裸机版：https://blog.zeruns.com/archives/788.html

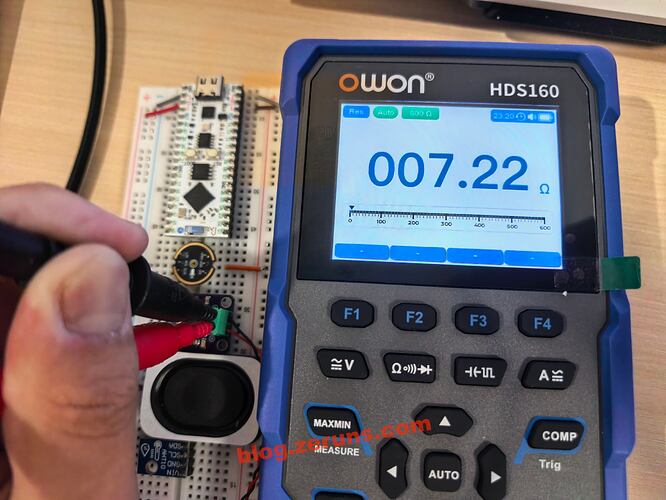

测量某个扬声器的阻值，测得7.22Ω。

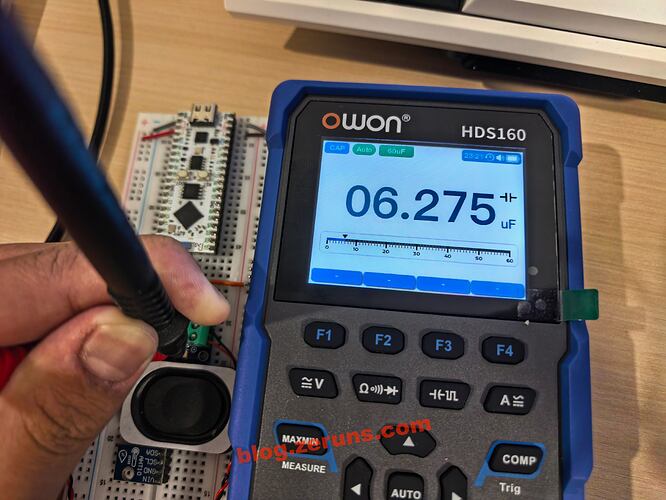

测量电容。

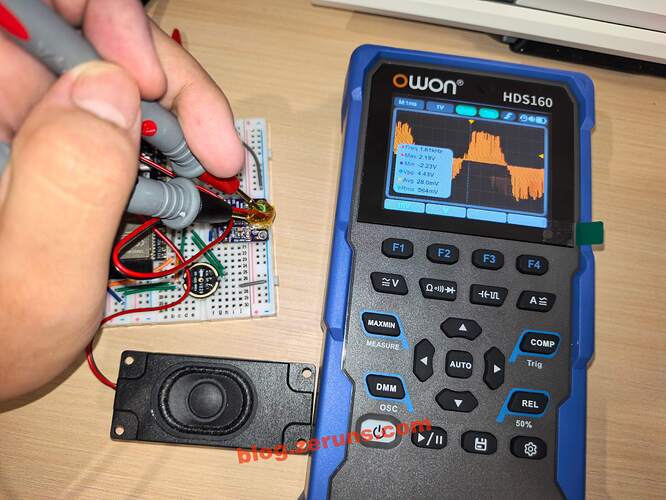

示波器模式测量MAX98357A输出的音频波形，应该是PDM调制的。
万用表充电功率4.5瓦左右。
还有截屏功能，C口连接电脑即可将截图复制下来，还算挺方便的，不过有个缺点就是示波器模式下的波形截图没有格线，不好判断数值。
拆解

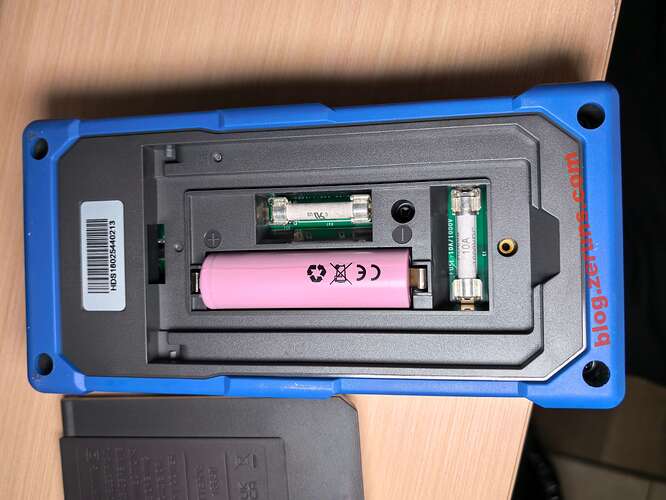

拧下万用表背后支架上的螺丝可拆下支架即可看到18650电池和两个保险丝，电池底下的保险丝是10A的，与电池并排的保险丝是600mA的，应该是毫安档的。

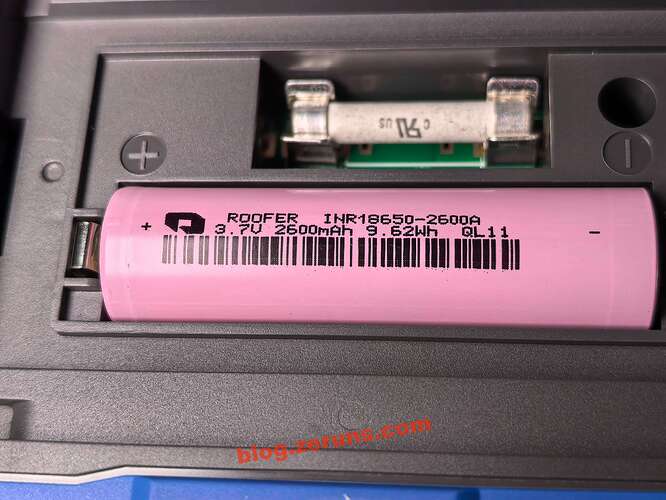

18650电池上标注着：3.7V，2600mAh，9.62Wh，
电池品牌是 路华（ROOFER），型号：1NR18650-2600A。

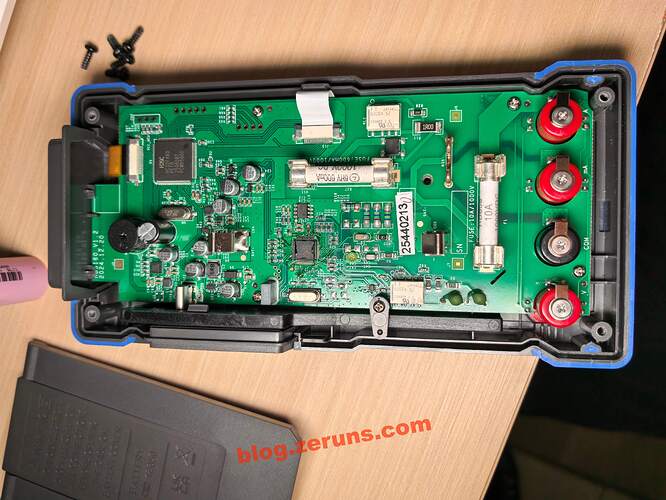

拧下四周的螺丝即可拆下万用表的底壳。
主控单片机型号为 HC32F460PETB，小华半导体的32位工业级MCU，采用Cortex-M4内核（含 FPU/DSP），主频200MHz，512KB Flash + 192KB SRAM，LQFP100封装。旁边的晶振为8MHz。
我猜测示波器功能应该是用主控单片机的内置ADC实现的，这款单片机有2个独立12bit 2MSPS ADC，1个可编程增益放大器（PGA）。
万用表芯片型号是 HY3131，紘康科技的高精度万用表模拟前端芯片，50000计数，内置24位Σ-ΔADC，集成真有效值/频率测量/峰值保持，SPI接口，LQFP48封装。
AI说万用表厂商会通过软件算法、量程校准和外围电路优化，让这颗芯片输出接近60000计数的显示效果，从而在产品宣传上标注60000计数。
万用表芯片右边的8脚芯片型号是 MAX6006AESA，这是ADI（原Maxim）的A等级超低功耗分流型精密电压基准，固定1.25V输出，初始精度±0.2%、温漂±30ppm/℃，工作电流＜1μA，采用8引脚NSOIC封装，无需外接电容，适配低功耗精密测量、便携仪器、ADC/DAC基准应用。

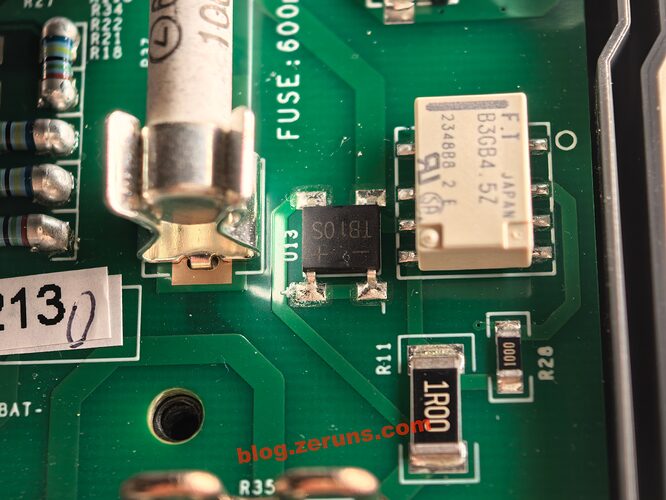

600mA保险丝旁边有一个型号为TB10S的整流桥，不知道干啥用的，有没有懂的朋友可以在评论区说说。
旁边还有个型号为B3GB4.5Z的继电器，富士通（Fujitsu）的双稳态锁存型超薄信号继电器，线圈 4.5VDC/100mW，DPDT（2C）触点，额定1A/30VDC、0.3A/125VAC，SMD封装7.2×10.6×5.25mm，重0.85g，高频特性优，绝缘强度1500VAC，RoHS合规，适用于高密度信号切换场景。

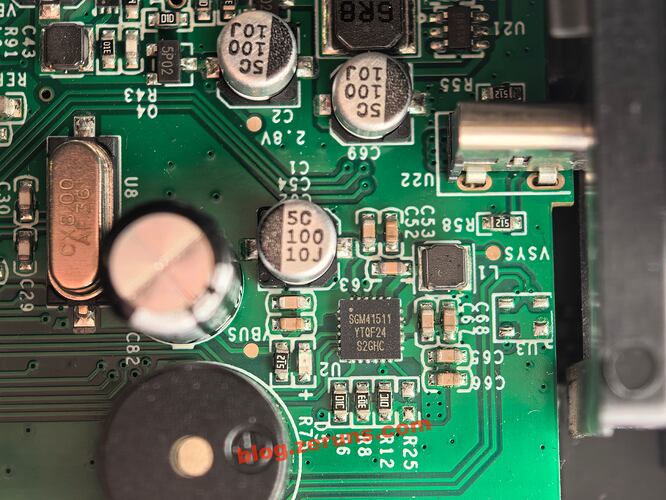

Type-C口旁边的一个芯片型号为SGM41511，这是圣邦微I2C可编程3A单节锂电充电与NVDC电源路径管理芯片，集成4路功率开关与转换器，支持USB/OTG、宽输入适配、DPM动态电源管理，具备JEITA温控、过压/过流/热保护等功能，TQFN-4×4-24L封装。
看手册，这款芯片是支持5V/2A输入的，实测充电电流却只有5V/0.8A，应该是设置了限流，可能用的电池比较差，不支持高点的充电电流。

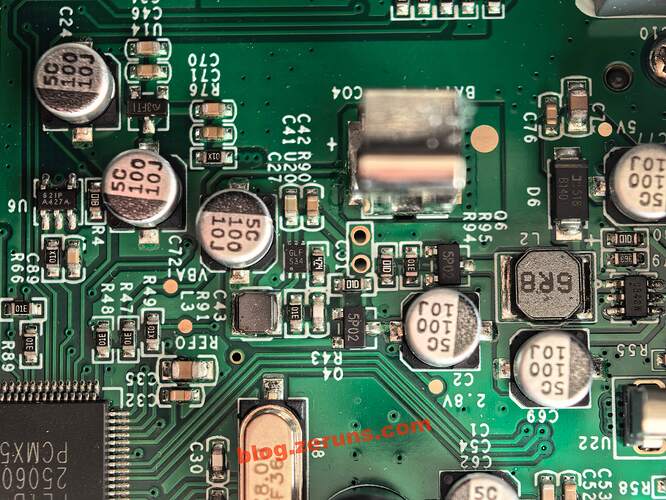

一些小芯片和一堆电解电容，以及两个电感，这一部分应该是DCDC电源，提供各种电压给电路各部分，芯片丝印分别有 S21P-A427A、3FT1、GLF-S34、5P02、CB4SW。

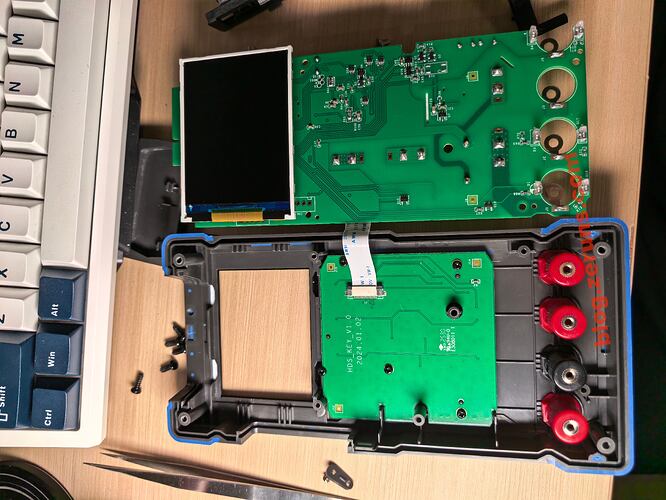

拆下万用表主板，背面有LCD屏幕，还有一块键盘小板，都通过FPC排线连接。

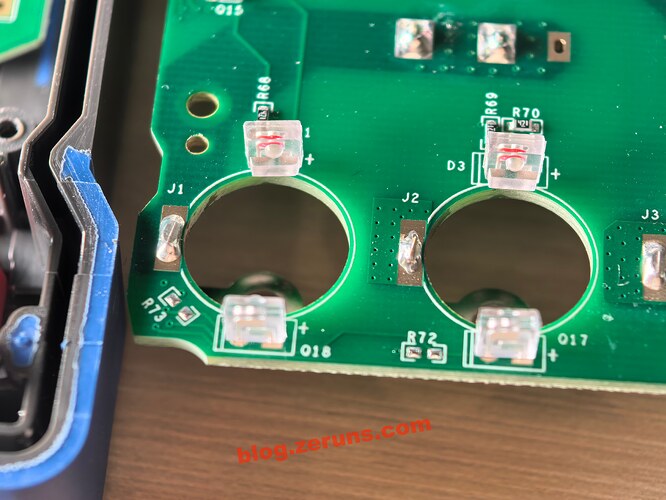

万用表表针插孔上都有一对应该是红外对管（红外发射和接收）的元件，应该就是靠这个识别插入哪个孔来自动切换档位，这个设计不错。

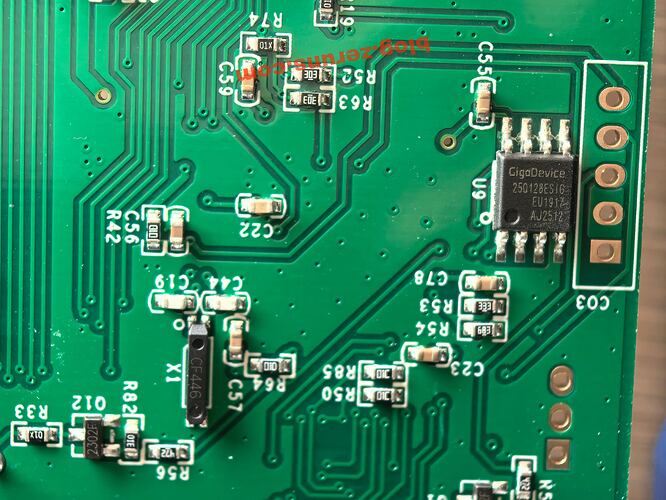

主控MCU背面有一个型号为GD25Q128ESIG的芯片，这是兆易创新出品的128M-bit（16MB）SPI闪存芯片，采用 SOP8封装，支持标准/双/四SPI接口，工作电压2.7~3.6V。我猜应该是用来存图形库相关资源。

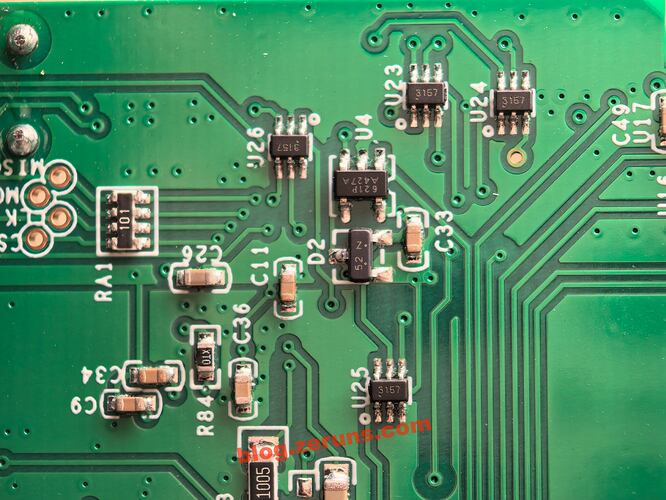

还有一些应该是信号处理或模拟开关之类的芯片，芯片丝印分别有 3157、621P-A427A、52N。

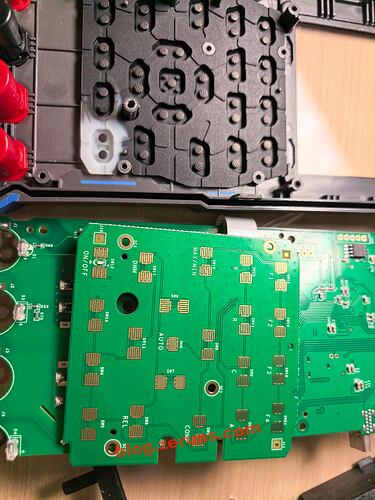

键盘小板，薄膜按键。
还有一些可调电容，应该是用来校准的。
C口焊歪了。
