EG1164 고출력 동기 정류 부스트 전원 모듈, 최대 효율 97%, 입력 전압 8~50V, 출력 전압 8~60V 가변, 최대 출력 300W 이상, 스위칭 주파수 219kHz.

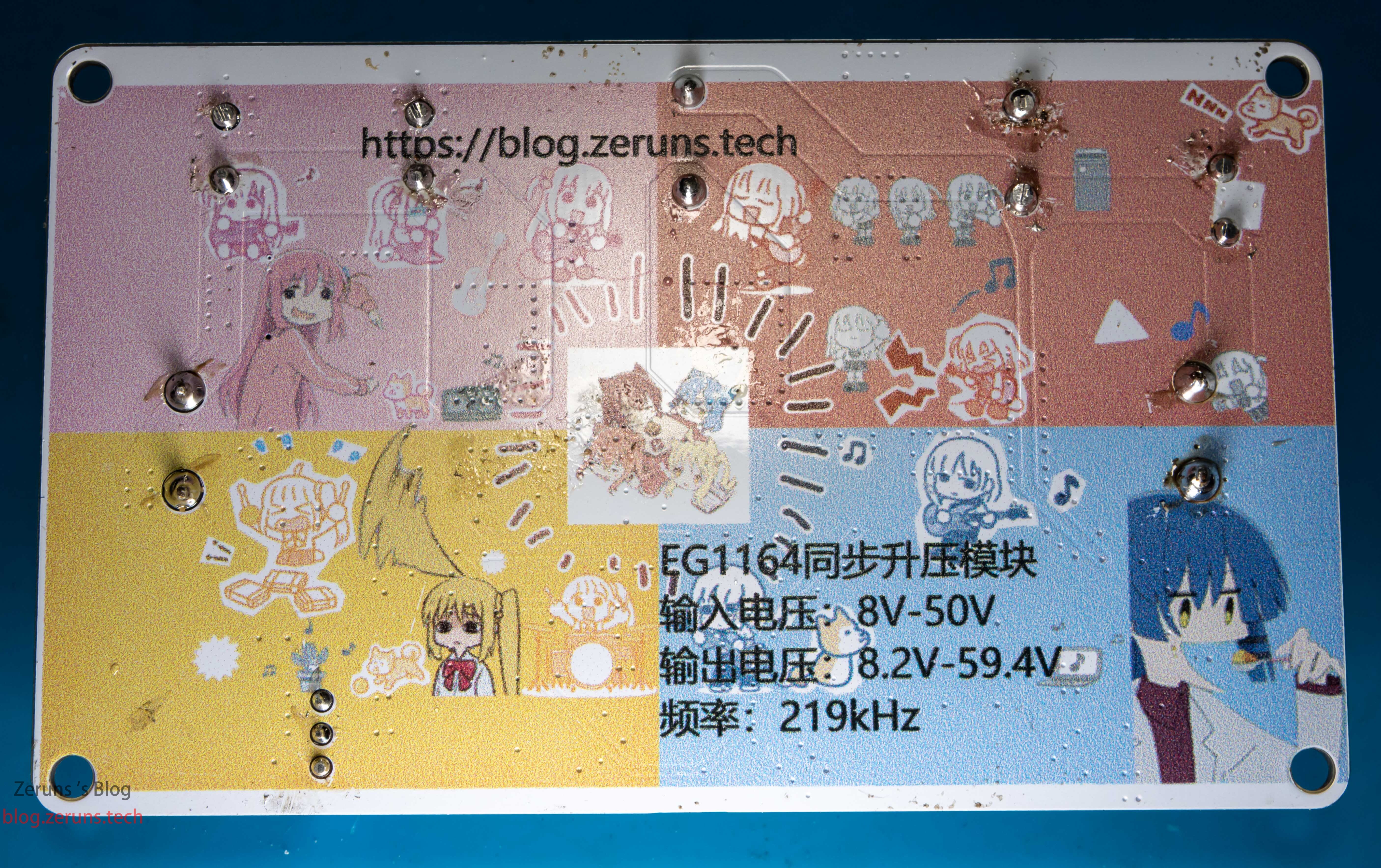

장가리창(JLCPCB)의 컬러 실크 쿠폰을 떼어 써서 그냥 아무 판이나 그려 봤고, 처음으로 컬러 실크 인쇄를 해봤습니다.
테스트 장비가 빈약해서(전원·부하 둘 다 최대 300W) 그 이상은 측정 못 했는데, 이 보드는 4~500W 이상도 문제없이 버틸 겁니다.
실력이 많이 부족해 잘 만든 건 아닐 수 있으니, 대가님들께서 댓글로 조언 주시면 서로 배우며 이야기 나눠요.
LCSC 오픈소스 링크: https://url.zeruns.com/32U8Z
전자/MCU 기술 모임: 2169025065
EG1164 소개
EG1164는 고전압·대전류 부스트 동기 정류 DC-DC 전원 관리 IC로, 내부에 기준전원, 오실레이터, 오차 증폭기, 주기별 전류 제한, 하프-브리지 드라이버 등이 집적되어 있어 고전압·대전류 응용에 적합합니다. 외부 고전압 MOSFET와 조합하면 최대 600V 출력을 구현할 수 있습니다.
- 부스트 동기 정류 방식, 고전압·대전류 지원
- 외부 캐패시터 하나로 동작 주파수 설정(0~300kHz)
- 2번 핀 EN 외부 저항으로 시작/정지 전압 자유 조절
- UVLO 저전압 록-아웃 기능:
- Vcc 핀 기준 시작 전압 3.65V
- Vcc 핀 기준 정지 전압 3.6V
- 주기별 전류 제한
- 패키지: SOP16
EG1164 데이터시트 다운로드: https://url.zeruns.com/2B1qP

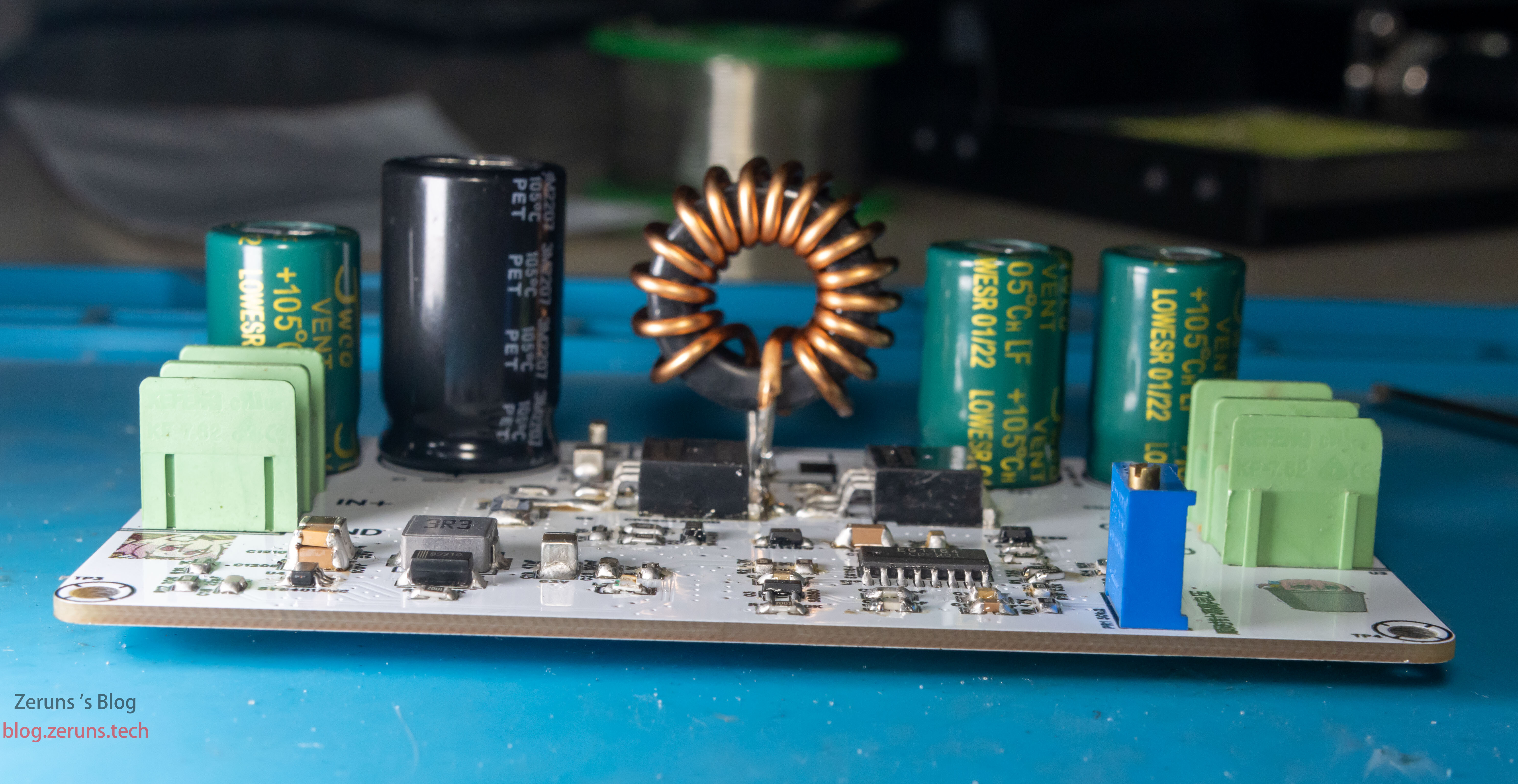

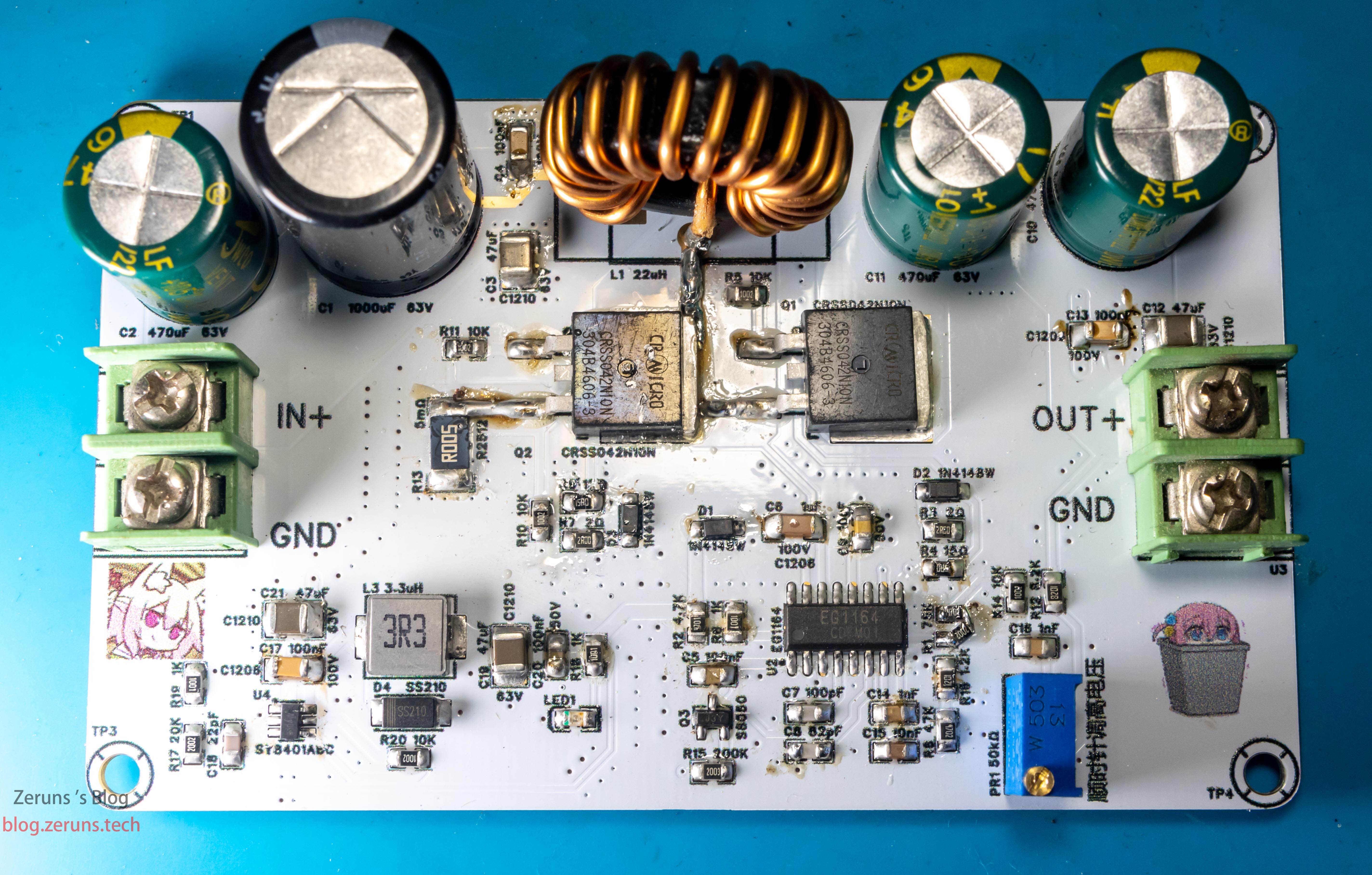

실물 사진
부품 구매 링크
- 0805 저자 샘플북: https://u.jd.com/vs6FdVg
- 0805 캐패시터 샘플북: https://s.click.taobao.com/1xG7hAu
- EG1164 칩: https://s.click.taobao.com/IhM6hAu
