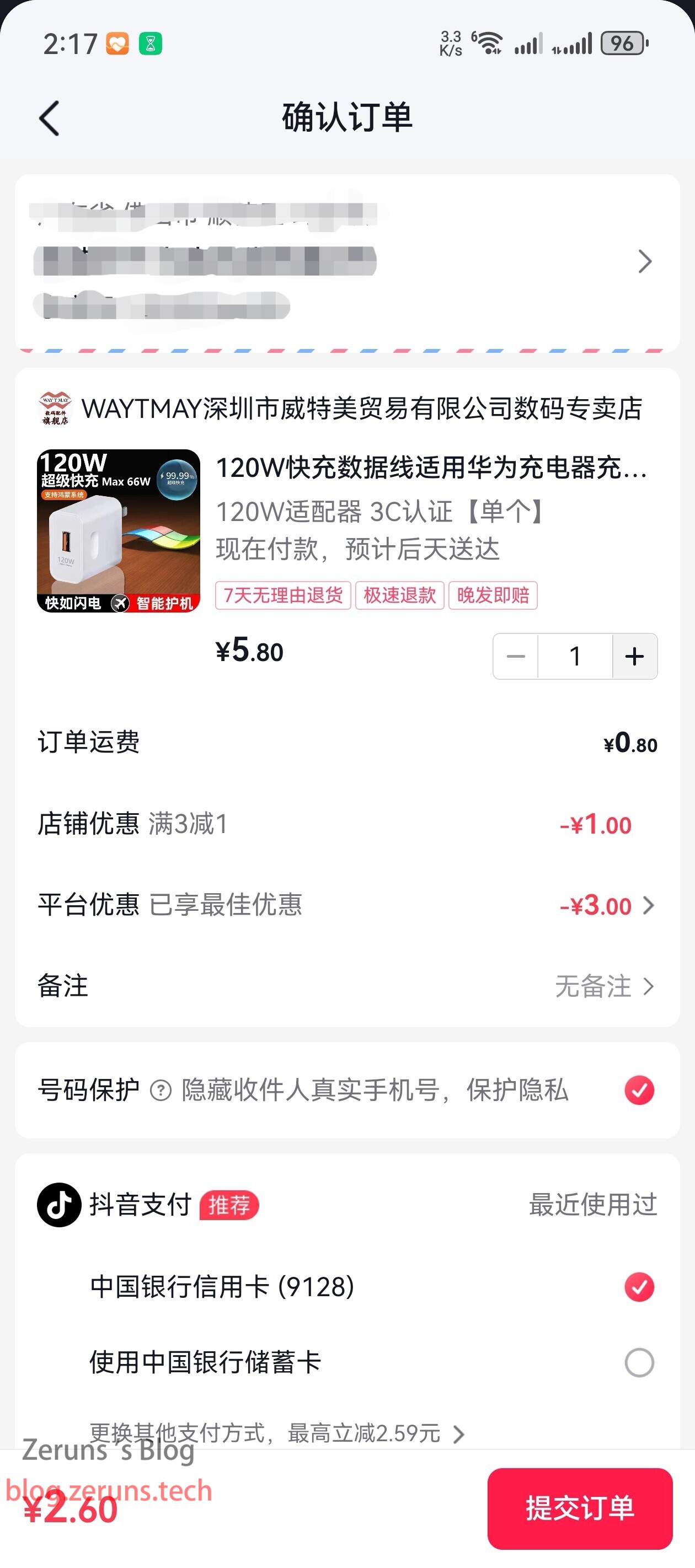

抖音商城で2.6元で購入した120W急速充電器のテストと分解。
この充電器は「Huawei対応」と謳っており、外観もHuawei純正を模している。
実物を分解して、数元充電器の品質を検証してみた。
テスト・分解動画：https://www.bilibili.com/video/BV1kf42127Cu/
ユニトレンド／拓利亜 可変電源 X08P3010 開封・評価・分解：https://blog.zeruns.com/archives/698.html
Ruideng RD6012P デジタル可変電源 簡易開封レビュー、60V 12A デジタル直流電源、スイッチング＋リニア降圧：https://blog.zeruns.com/archives/740.html
Huawei純正100W充電器購入リンク：https://u.jd.com/9sxOBRm
外観

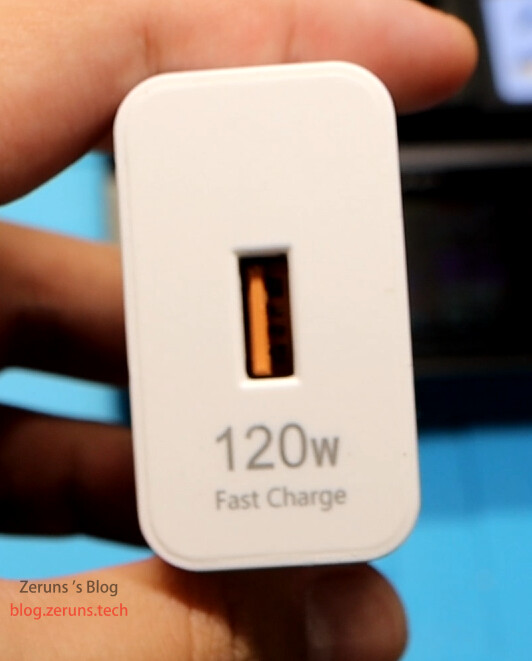

USB-Aポートのみで、下部に「120w Fast Charge」と記載。
底面の表示
- 型番：120W
- 入力：180-240V ~ 1.8A 50/60Hz
- 出力：5V/9V/12V/15V=3A、20V=3.3A
製造元：深圳市威特美貿易有限公司

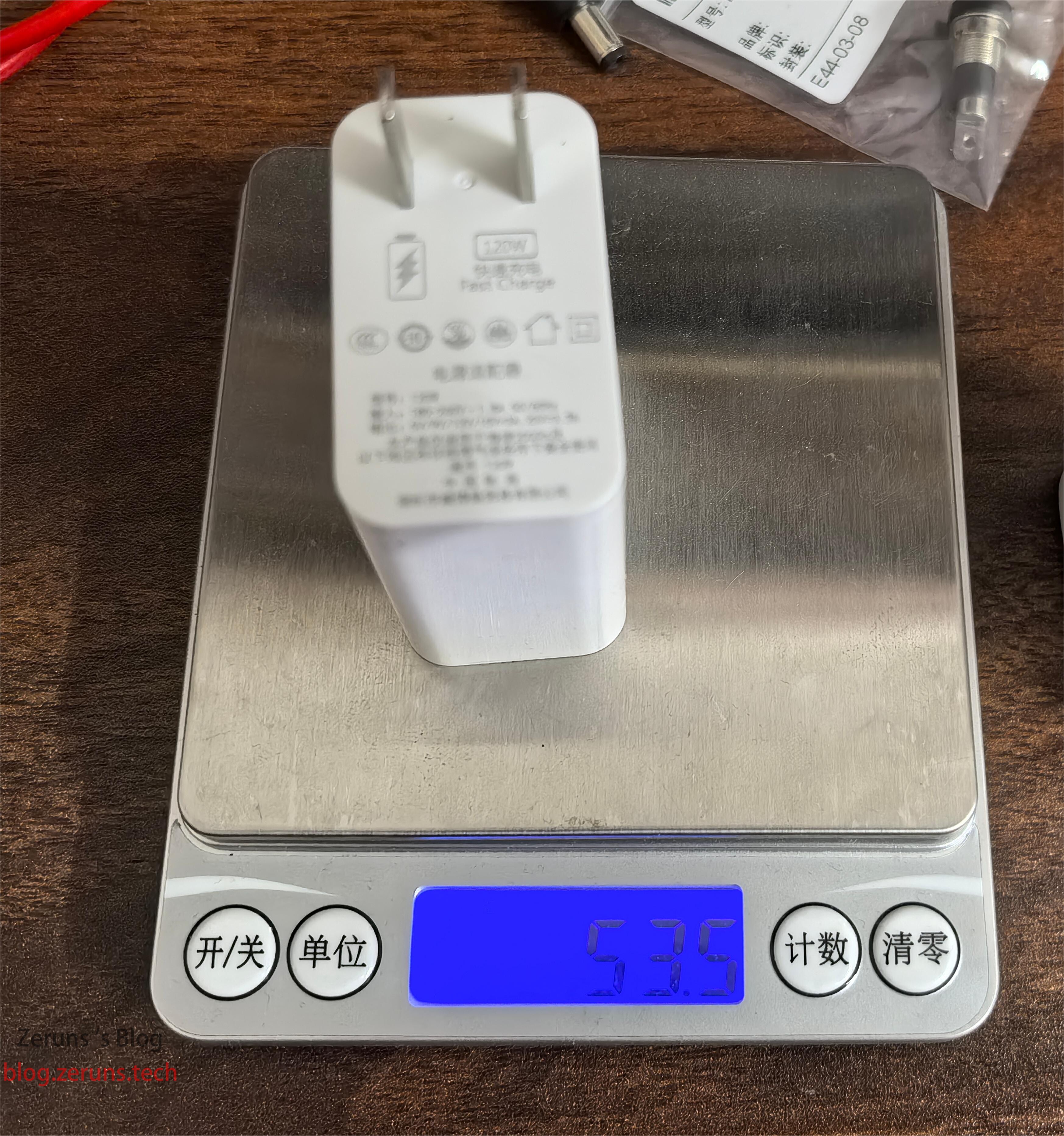

重量：53.5g
テスト

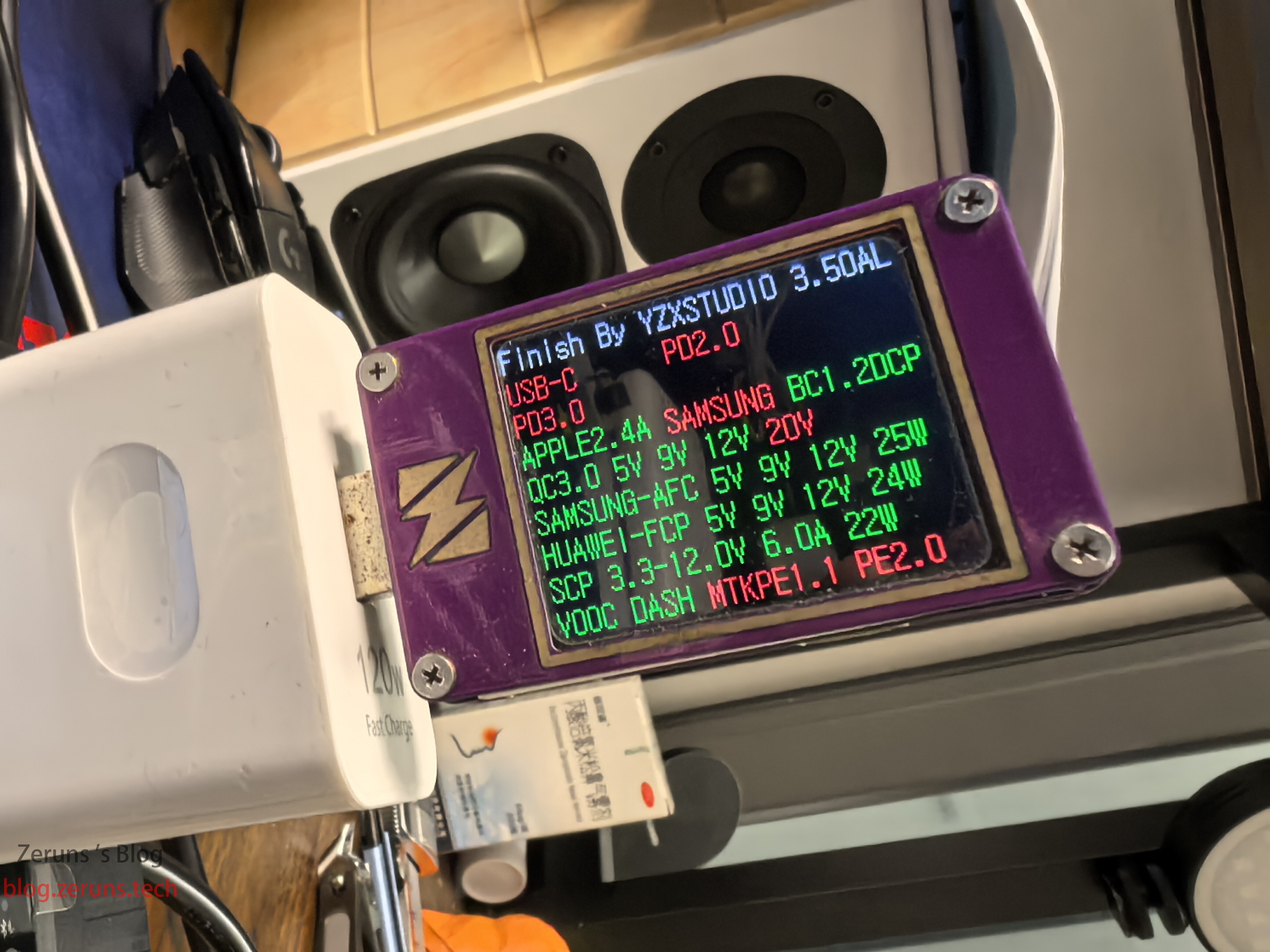

対応プロトコルは多数あるが、最大出力電圧は12Vまでで、公称20Vには届かない。
実測最大出力：12V／15.6W。フル負荷時に12V→9Vへ降圧。変換効率は約80%。

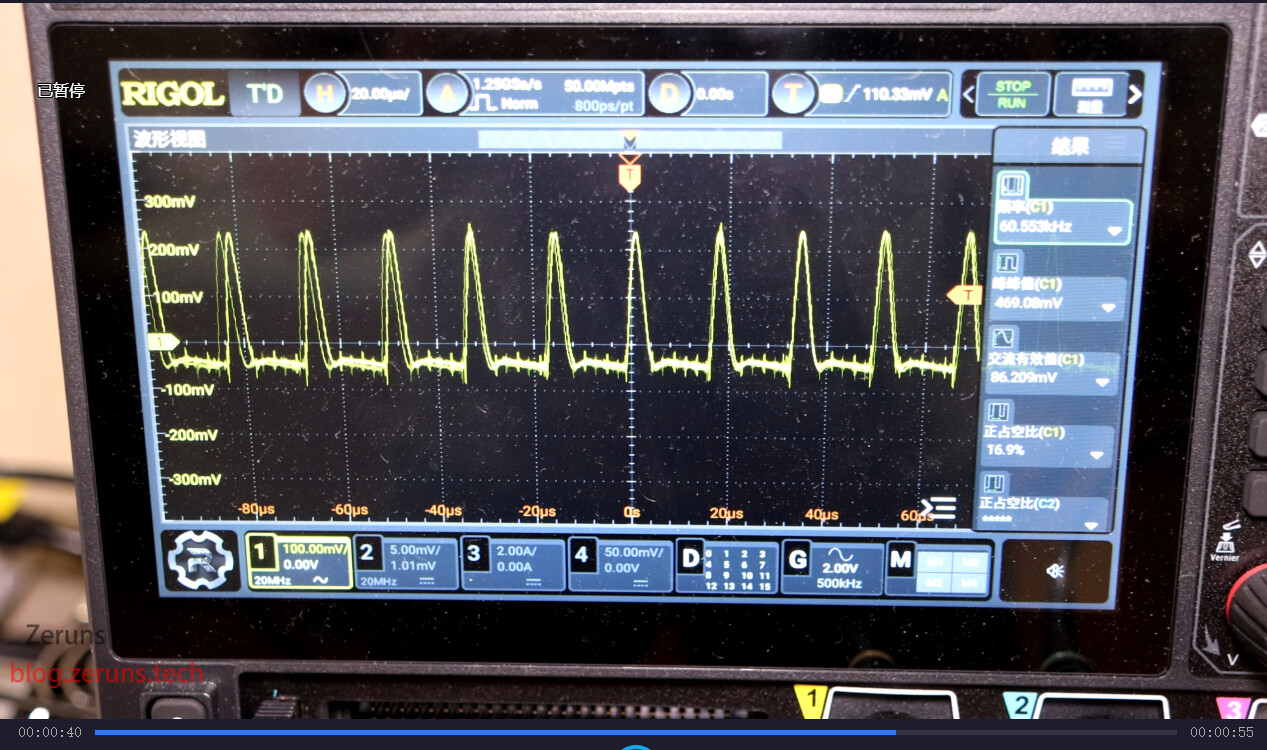

12V1A出力時のリップル：約460mV（ピーク・ツー・ピーク）。

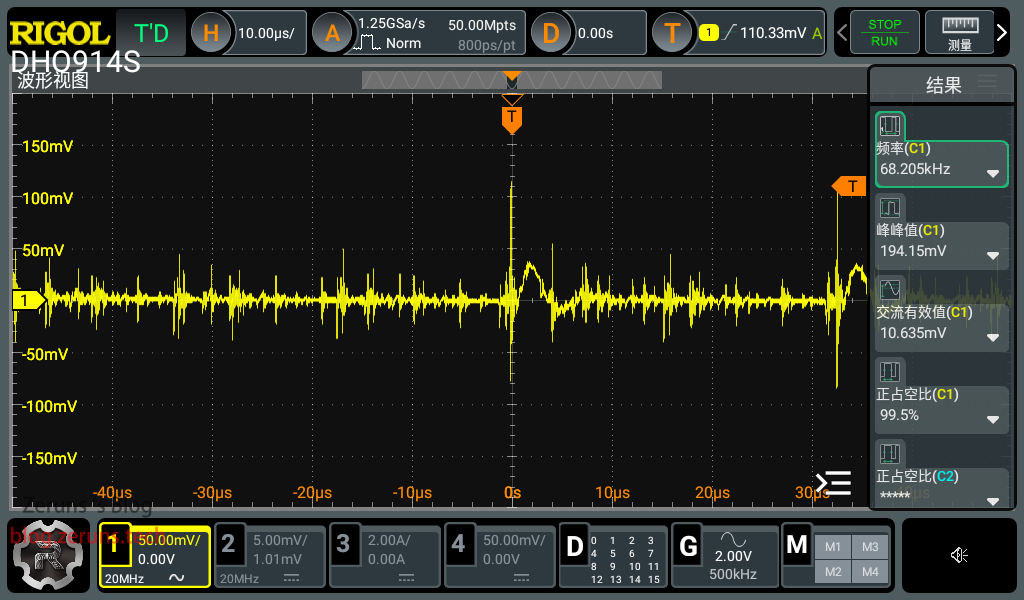

5V無負荷時のリップル：100mV台。
分解
天面カバーを外す。
基板を取り出す。トランス上部に錘（おもり）鉄。反励式スイッチング電源の構造。
錘を除去。

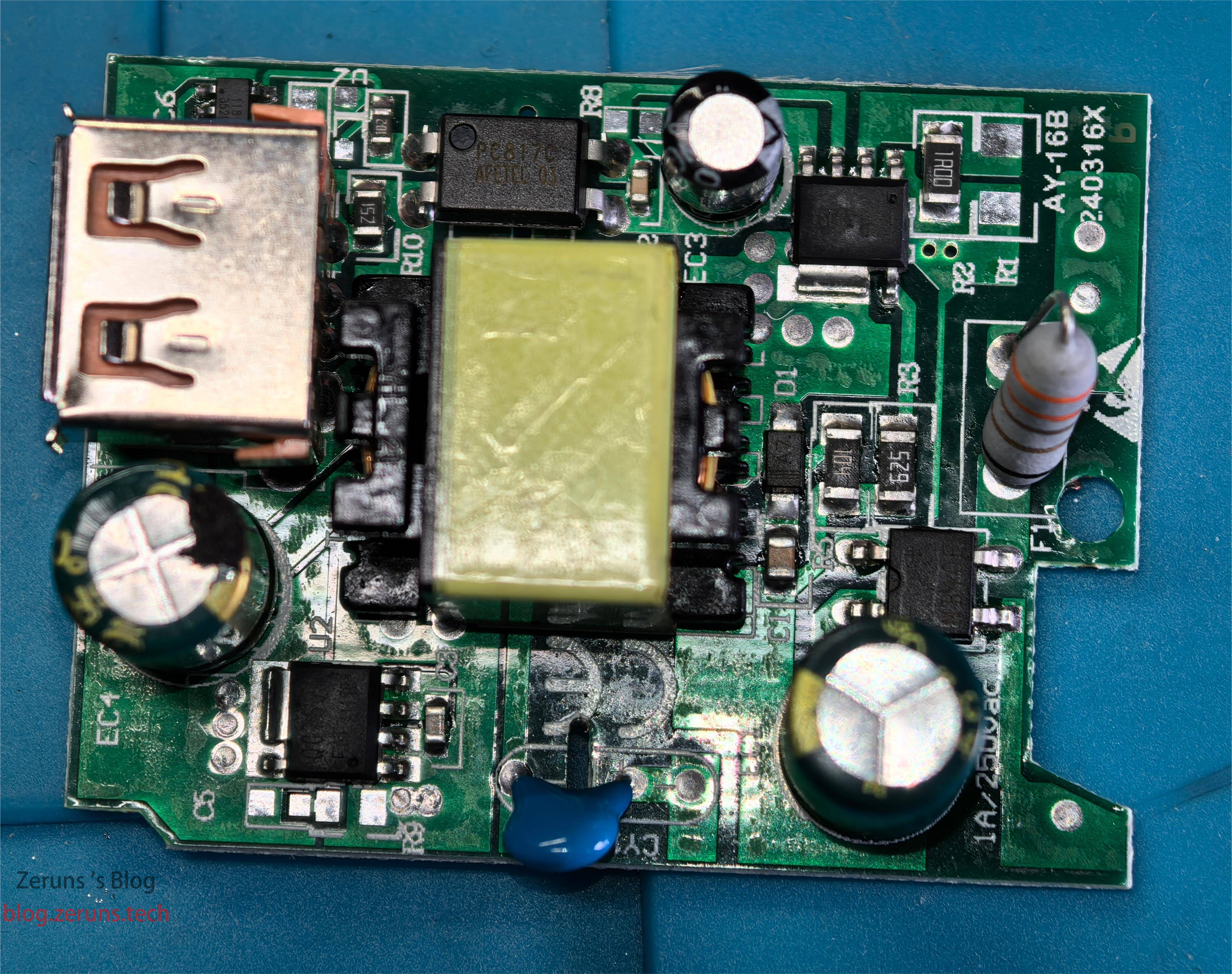

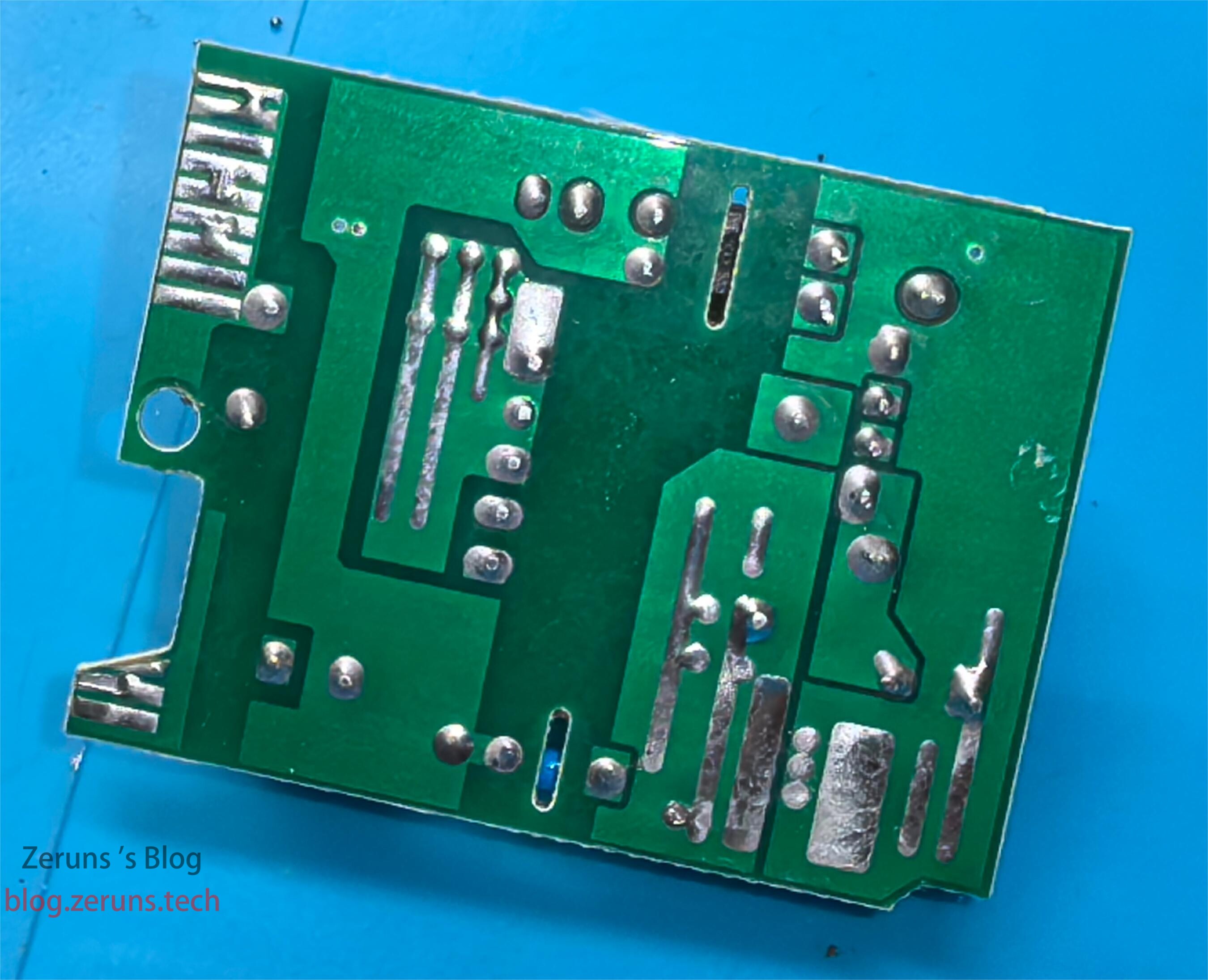

裏面基板

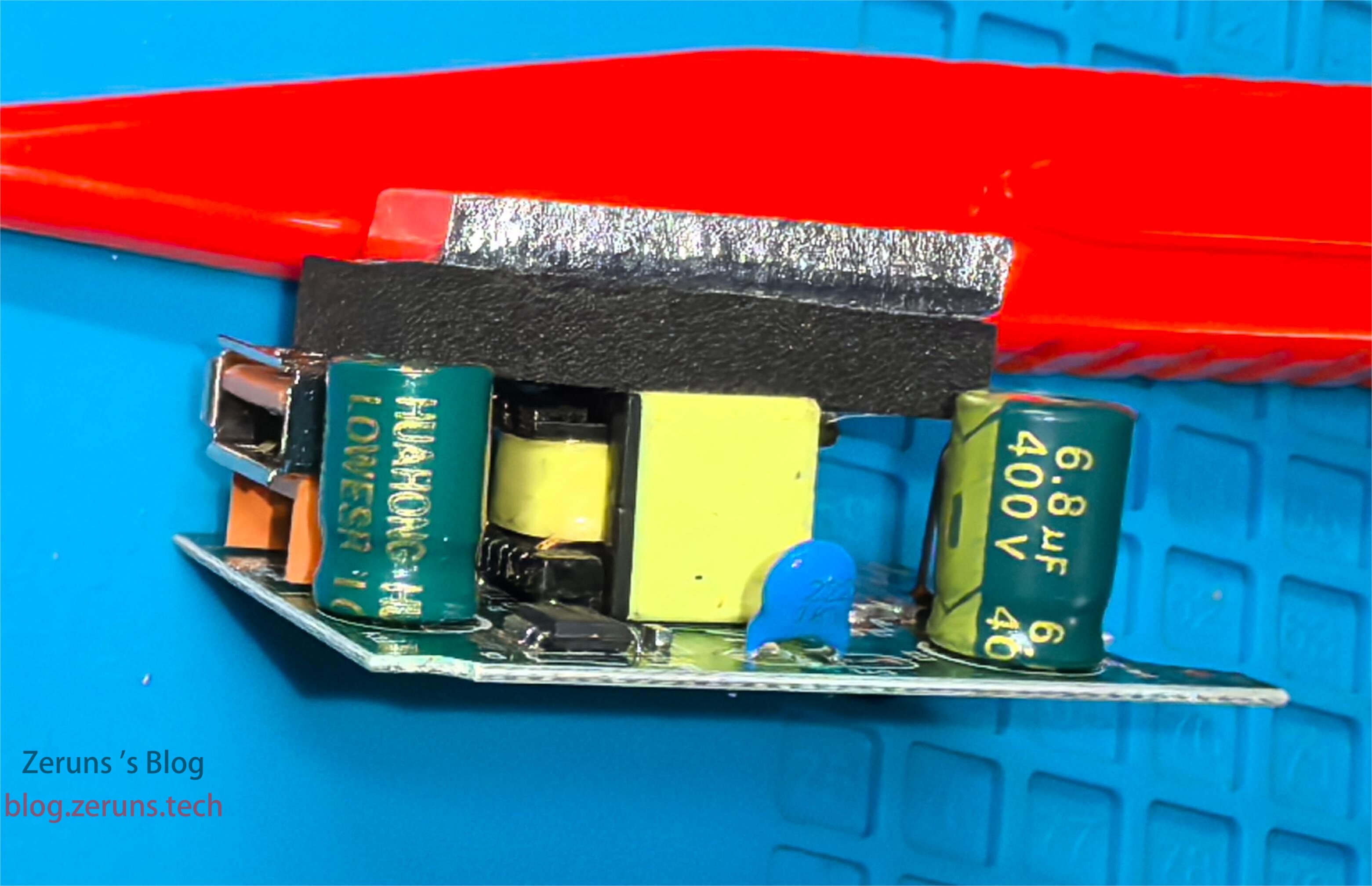

側面。入力側フィルタコンデンサ：400V 6.8μF（容量不足）。Yコンデンサ：2.2nF。

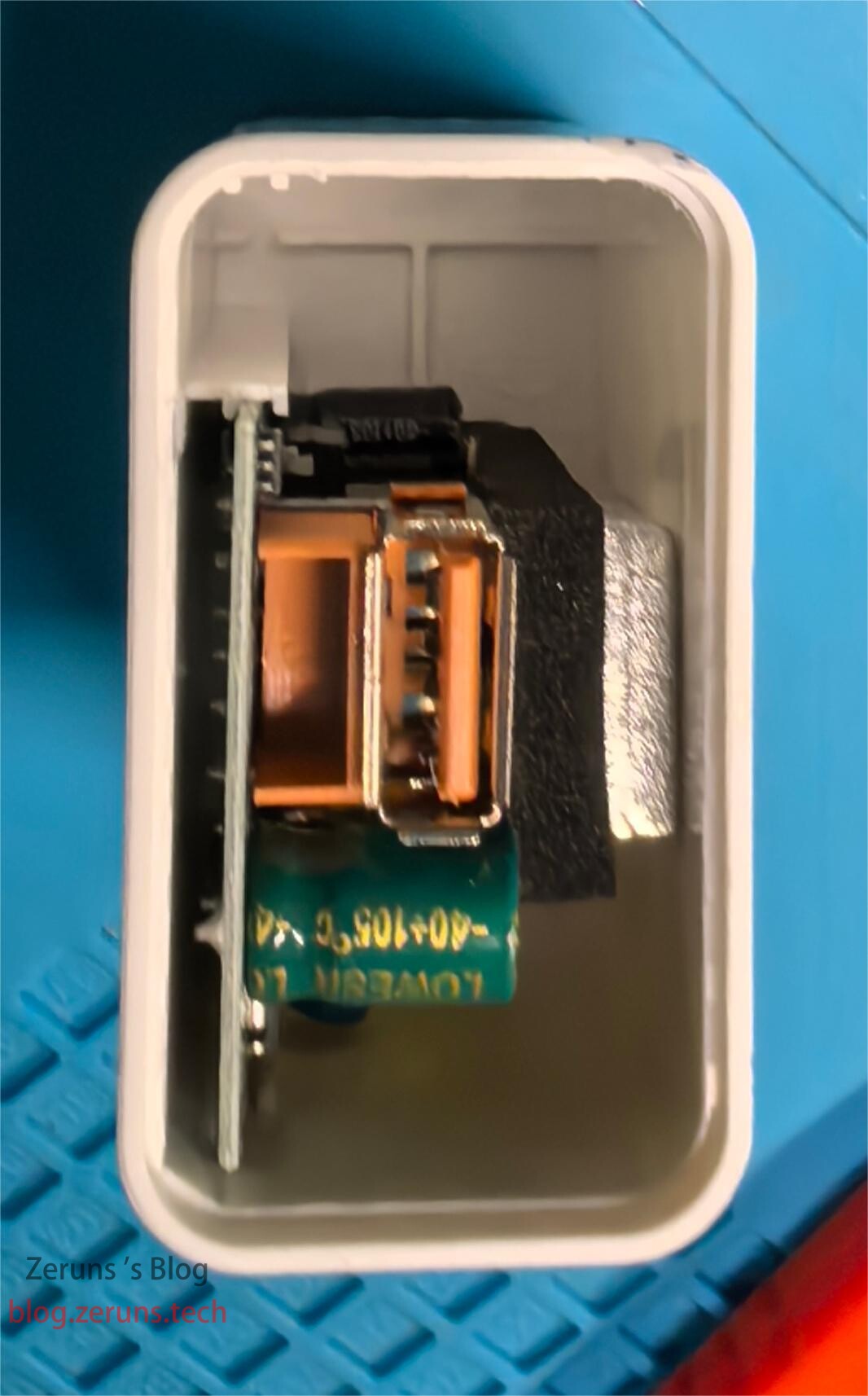

出力側フィルタコンデンサはUSBポートに隠れて耐圧16Vのみ判明。LCRメータで測定すると644μF。
整流ブリッジ手前に炭素膜抵抗を直列挿入し、インバッシュ電流を制限。

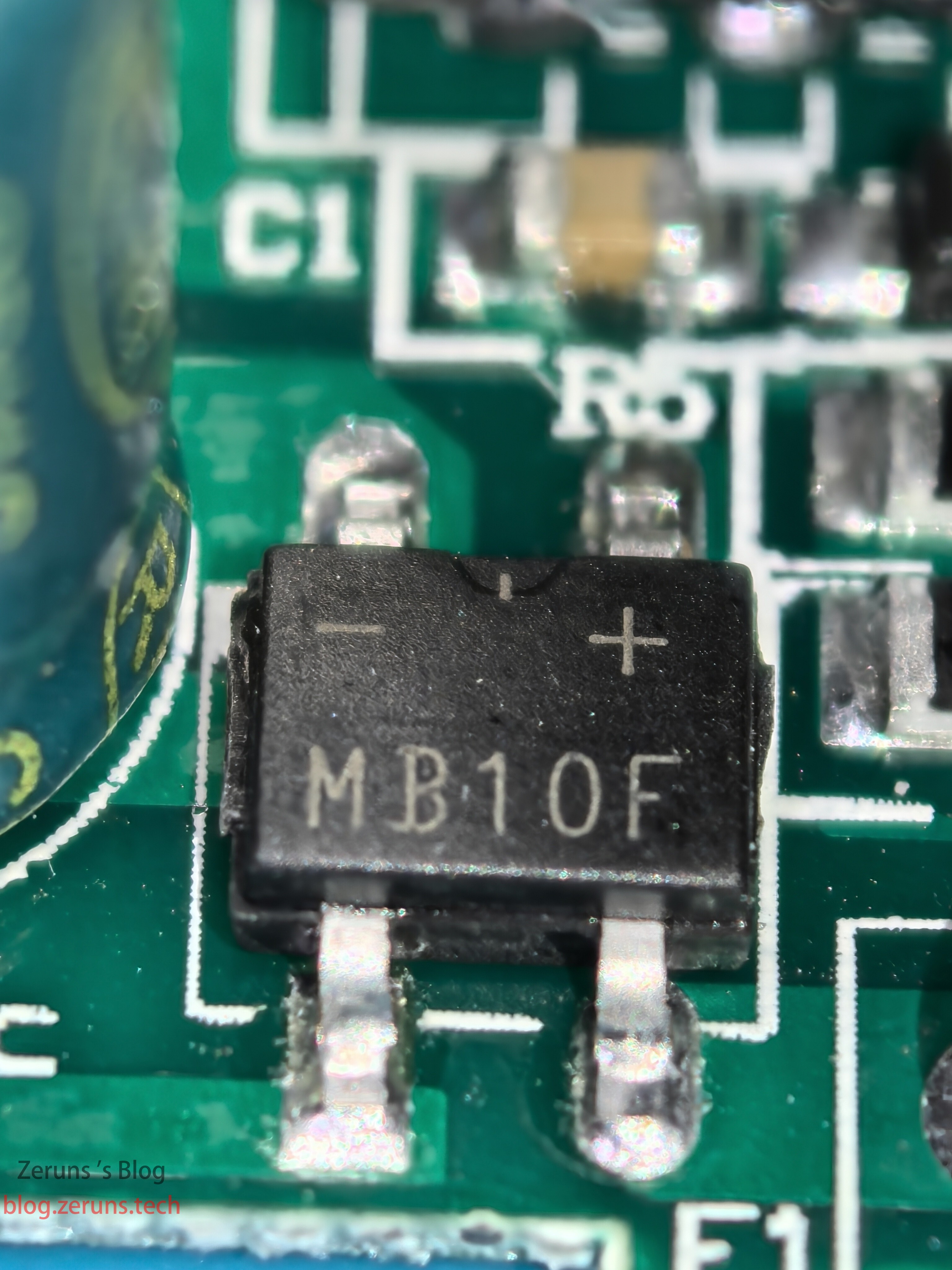

整流ブリッジ：MB10F（1000V／1A）。

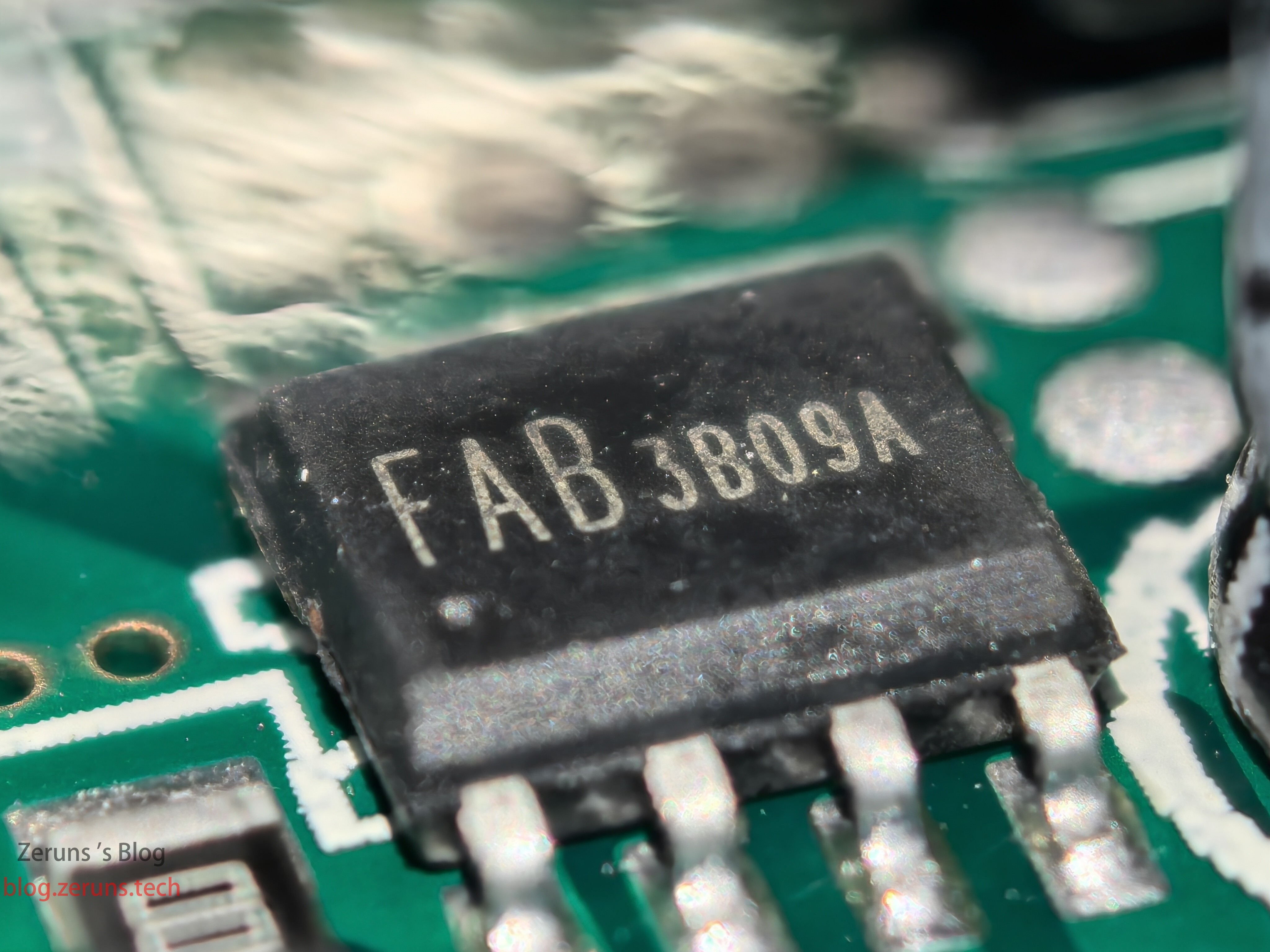

初級側電源IC：FAB3B09A（資料なし）。
2番ピンは1Ω抵抗で整流ブリッジ負極へ、電流検出用。抵抗値を下げれば出力向上可能だが危険。

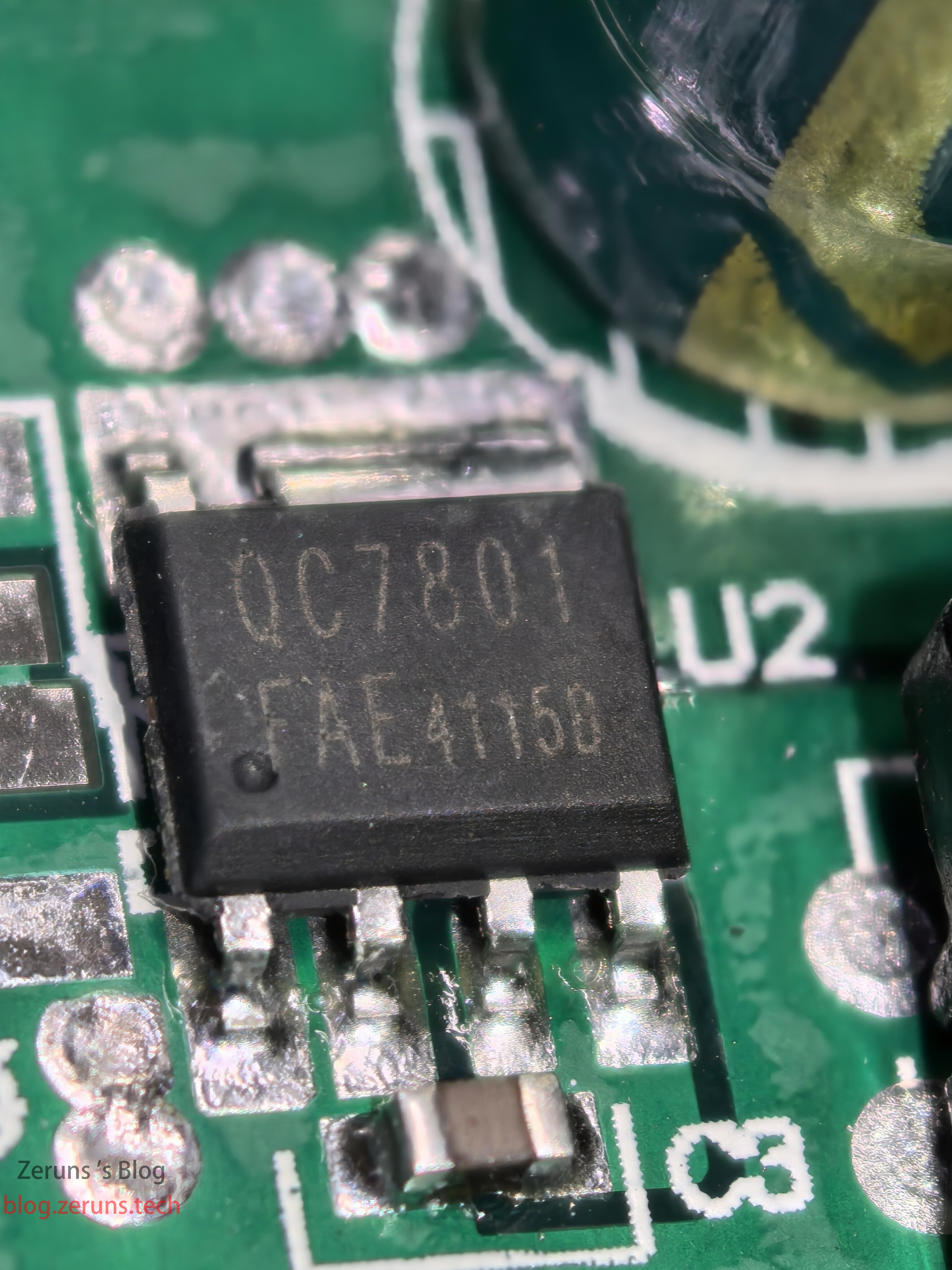

出力側IC：QC7801/FAE41150（MOSFETと推定、資料なし）。

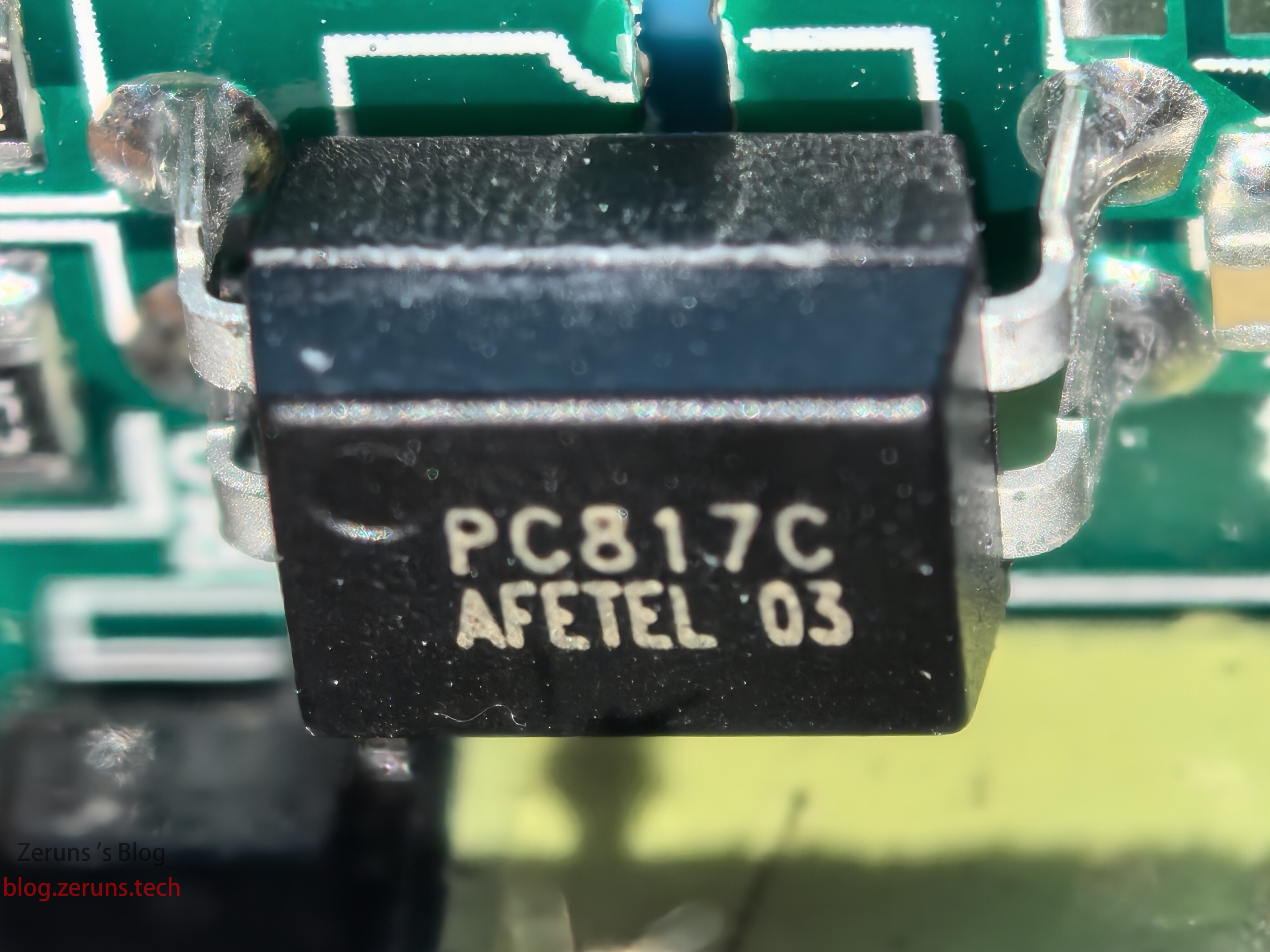

フォトカプラ：PC817C

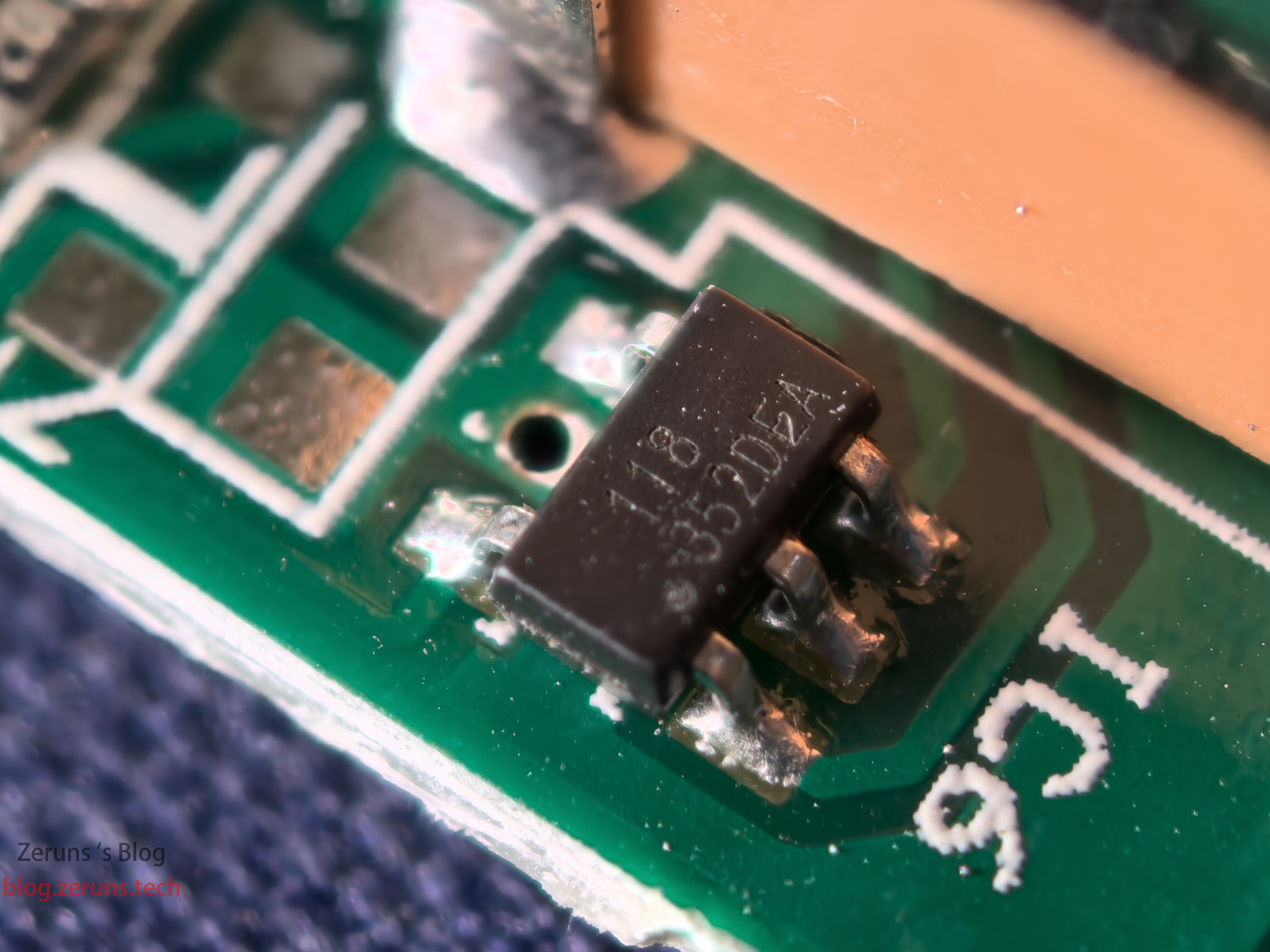

USB横6ピンIC：快充プロトコルチップと思われる118/352DEA（資料なし）。
この電源は購入を推奨しない。部品品質・実性能ともに著しく虚偽表示。
