TikTok Shop에서 2.6위안에 산 120W 고속 충전기 테스트 및 분해.
이 충전기는 화웨이용이라고 광고되며, 외형도 화웨이 충전기를 따라 만들었다.
몇 위안짜리 충전기의 품질이 어떤지 하나 뜯어서 보여주겠다.
테스트 및 분해 영상: https://www.bilibili.com/video/BV1kf42127Cu/
UNI-T/Tolino可调电源X08P3010 개봉기 및 분해 리뷰: https://blog.zeruns.com/archives/698.html
Ruideng RD6012P CNC可调电源 간단 개봉기, 60V 12A CNC 직류 전원, 스위칭 벅+선형 벅: https://blog.zeruns.com/archives/740.html
화웨이 정품 100W 충전기 구매 링크: https://u.jd.com/9sxOBRm
제품 외형
USB-A 포트 하나만 있으며, 아래에 120w Fast Charge라고 적혀 있다.
충전기 하단에 인쇄된 정보.
- 모델: 120W
- 입력: 180-240V ~ 1.8A 50/60Hz
- 출력: 5V/9V/12V/15V=3A，20V=3.3A
제조사: 선전시웨이터메이무역유한회사
충전기 무게 53.5g.
테스트
지원 고속 충전 프로토콜을 먼저 테스트했는데, 꽤 많지만 최대 출력 전압은 12V까지만 지원되며, 표기된 20V에는 도달하지 못한다.
실제 최대 출력 전압 12V, 최대 출력 전력 15.6W, 만재 시 출력 전압이 12V에서 9V로 떨어지며, 전환 효율은 약 80%.
충전기가 12V1A 출력 시 리플 피크-투-피크는 약 460mV로, 리플이 다소 높다.
5V 출력 무상태 시 리플은 아래와 같으며, 리플 피크-투-피크는 약 100mV 초반.
분해
상단 덮개를 분해

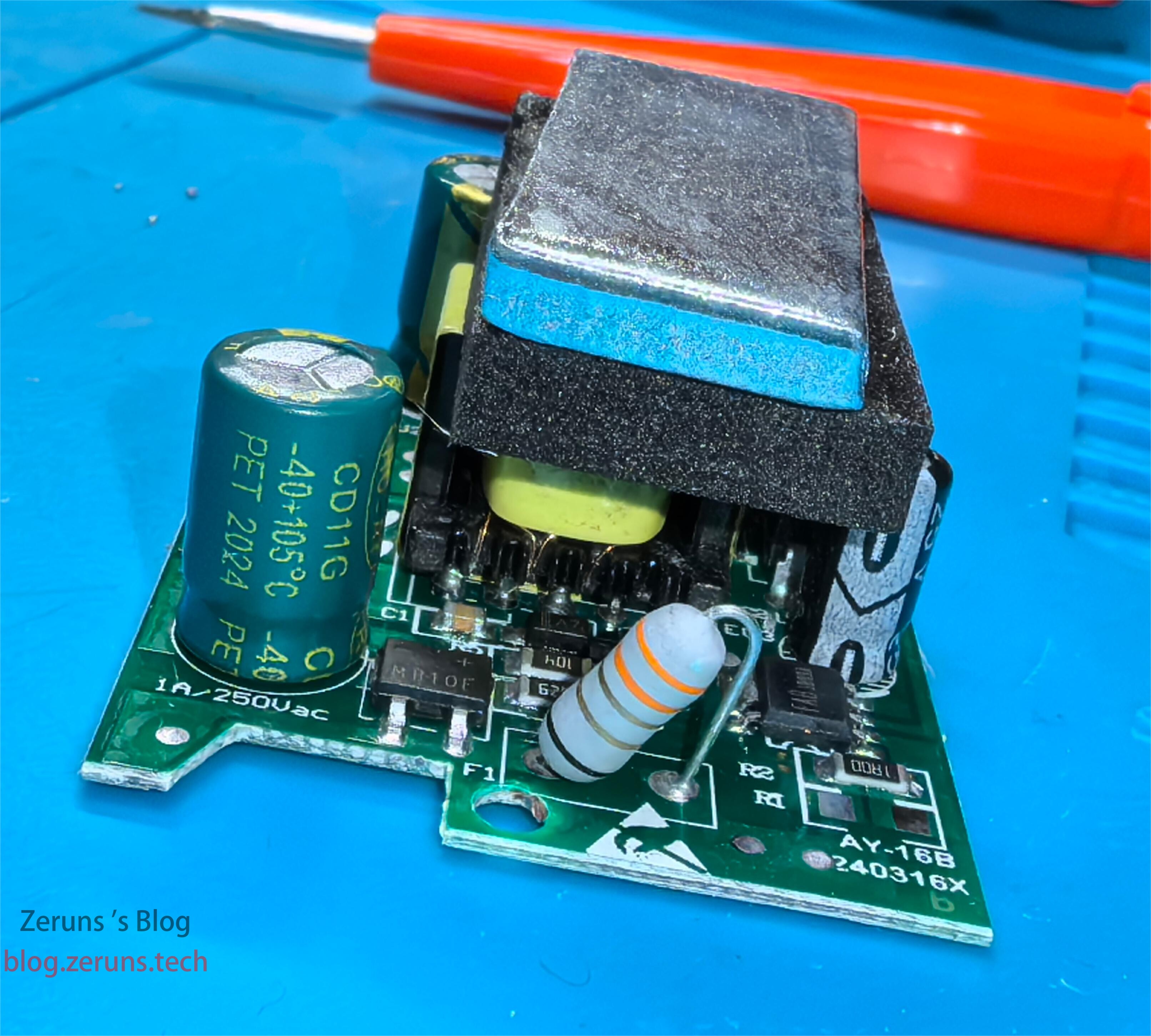

기판을 꺼내니 변압기 위에 무게추 철块이 있다. 이 전원은 역격식 스위칭 전원으로 보인다.
무게추를 제거
PCB 저면
측면, 교류 입력측 필터 캐패시터는 400V 6.8μF로 용량이 작으며, Y 캐패시터는 2.2nF.
출력단 필터 캐패시터는 USB 포트에 가려져 내압값만 16V로 확인되며, 용량은 LCR 미터로 측정한 결과 644μF.
교류 입력단 정류 브리지 앞에 탄소막 저항을 직렬로 연결하여 제한 저항으로 사용.
정류 브리지 모델은 MB10F로, 성능 사양은 1000V/1A.
고주파 변압기 1차측 전원 칩 모델은 FAB3B09A로, 자료를 찾을 수 없음.
칩 2번 핀은 1Ω 저항을 통해 정류 브리지 음극에 연결되어 있으며, 이는 전류 센스 저항으로 보이며, 저항값을 줄이면 출력 전력을 높일 수 있지만 안전하지 않다.
출력단에는 QC7801/FAE41150 모델의 칩이 있으며, 역시 자료를 찾을 수 없고, 아마 MOS 튜브일 것이다.
광커플러 모델은 PC817C
USB 포트 옆 6핀 소형 칩은 고속 충전 프로토콜 칩으로 보이며, 모델은 118/352DEA로, 역시 자료를 찾을 수 없음.
이런 전원은 구매를 권하지 않으며, 재질이 너무 형편없고 성능도 심하게 허위 표기되어 있다.
