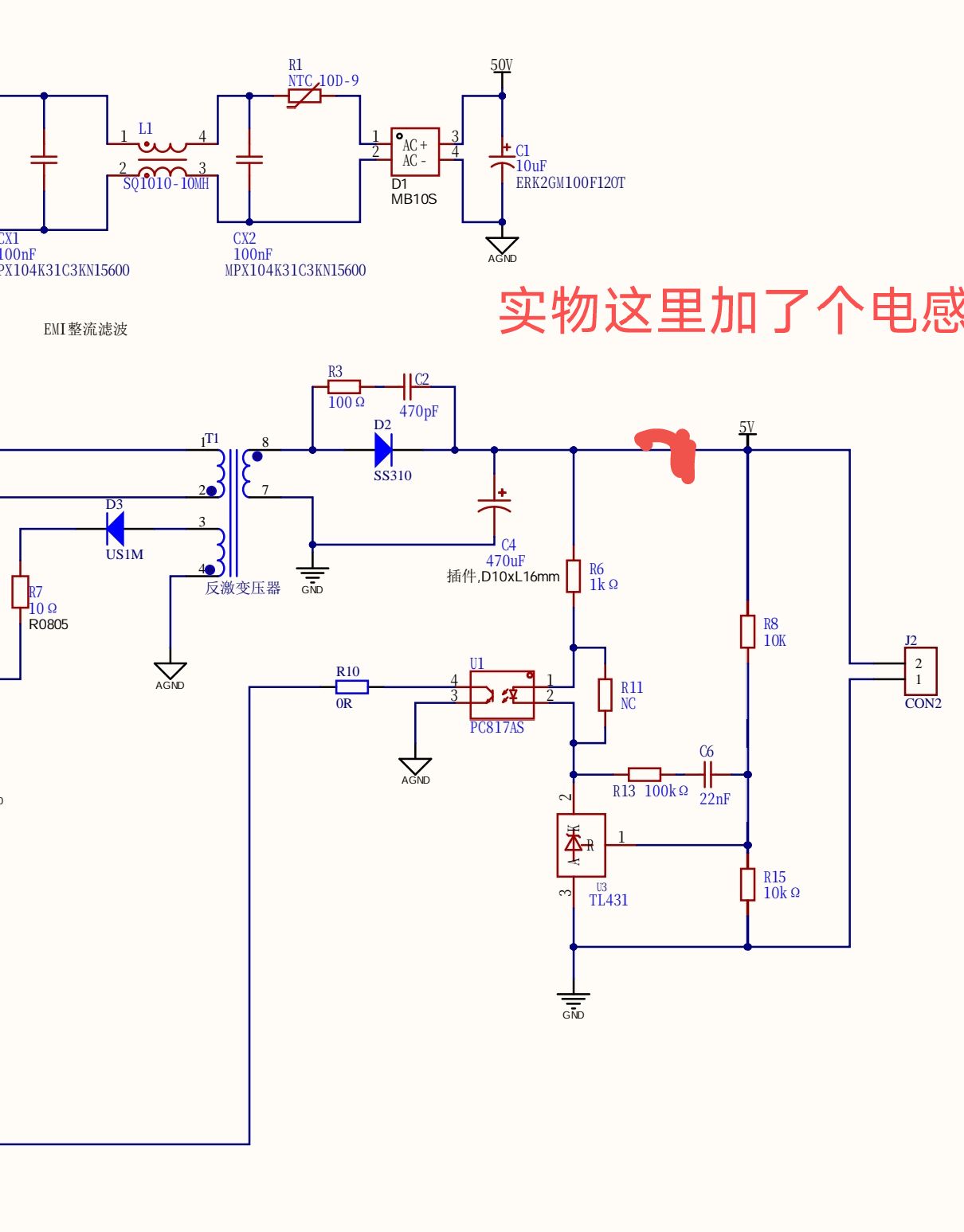

早，有个问题请教论坛里大佬，反激开关电源输出端V+前面为啥要加一个电感，一般不只是正激输出端才有电感的么？ 有点懵
网上看到的原理图反激都是不带输出电感的
可是我拆的反激电源都带了电感
你可以去看看工科男孙老师讲反激电源的b站视频，里面有讲到，说是滤波用
抑制纹波用的吧
好像是哎
设计DCDC+LDO的稳压模块中间也会加个电感，就是抑制纹波用的
可以预留位置出来，后面尝试加电感试试看，对比加和没加的效果
受教了
你好！这个问题确实让不少刚接触电源设计的朋友感到困惑。简单来说，反激电源输出端加电感并不是其基础拓扑的必需部分，但实际产品中经常添加，主要是为了优化性能。
1. 基础原理：为什么反激通常“不需要”输出电感？
在理想的反激（Flyback）变换器中，变压器本身就承担了电感的角色——初级绕组储能，次级绕组释能。输出端只需要一个整流二极管和一个滤波电容即可完成能量传递和电压平滑。这也是很多教科书和原理图里常见的基本结构。
正激（Forward）变换器则不同，其变压器只负责能量传输而不储能，因此必须在输出端加一个电感（续流电感）来维持电流的连续性和平滑输出。
2. 实践优化：为什么实际产品要加电感？
你在拆机时看到的那个电感，通常是一个小型的磁珠或共模/差模扼流圈。它主要起以下作用：
-
抑制高频噪声和纹波：反激电源的次级电流是脉冲式的，会在输出电容的等效串联电阻（ESR）上产生较大的开关频率纹波和高频噪声。增加一个电感（L）与输出电容（C）构成LC滤波器，可以极大地衰减这些高频分量，得到更纯净的直流输出。这在要求低噪声的场合（如音频设备、精密测量）尤为重要。
-
改善电磁兼容性（EMI）：开关节点产生的高频噪声会通过输出线缆向外辐射，可能造成EMI测试超标。加入电感（特别是共模扼流圈）能有效阻挡这些噪声传导到负载端，帮助产品通过严格的电磁兼容认证[[5]]。
-
减缓二极管反向恢复问题：在某些设计中，这个小电感可以限制二极管反向恢复时的电流变化率（di/dt），减小由此产生的振荡和电压应力，提升效率和可靠性。
总结一下：
你可以这样理解：
- 原理图展示的是实现功能的最简核心架构。
- 实际产品为了应对可靠性、稳定性、EMI法规和用户体验等工程现实，会在核心架构外增加许多优化和补偿电路。那个输出电感就是这样一个为了“好用”和“达标”而存在的实用部件。
所以，你的观察没错！网上原理图是“标准答案”，而你拆的电源是“优秀实践”。它证明了理论到实践的优化过程。
谢谢大佬们 受教了 太感谢了
