Mua được một chiếc đồng hồ vạn năng kỹ thuật số HP 34401A 6½ hàng đã qua sử dụng với giá 1800 NDT trên Xianyu, đây là một mẫu đồng hồ vạn năng rất nổi tiếng.
Người bán nói rằng thiết bị nguyên bản, chưa sửa chữa, đã được hiệu chuẩn trước khi gửi hàng (thiết bị hiệu chuẩn: Fluke 5500A).
Đánh giá mở hộp sơ bộ đồng hồ đo LCR kỹ thuật số bàn ET4410 của Zhongchuang: https://blog.zeruns.com/archives/763.html
Đánh giá mở hộp sơ bộ máy hiện sóng RIGOL DHO914S: https://blog.zeruns.com/archives/764.html
Chia sẻ các dự án mã nguồn mở: https://blog.zeruns.com/tag/开源/
Nhóm trao đổi kỹ thuật điện tử/microcontroller: 2169025065 (trong tài liệu nhóm có nhiều tài liệu, sách điện tử và phần mềm khác nhau)

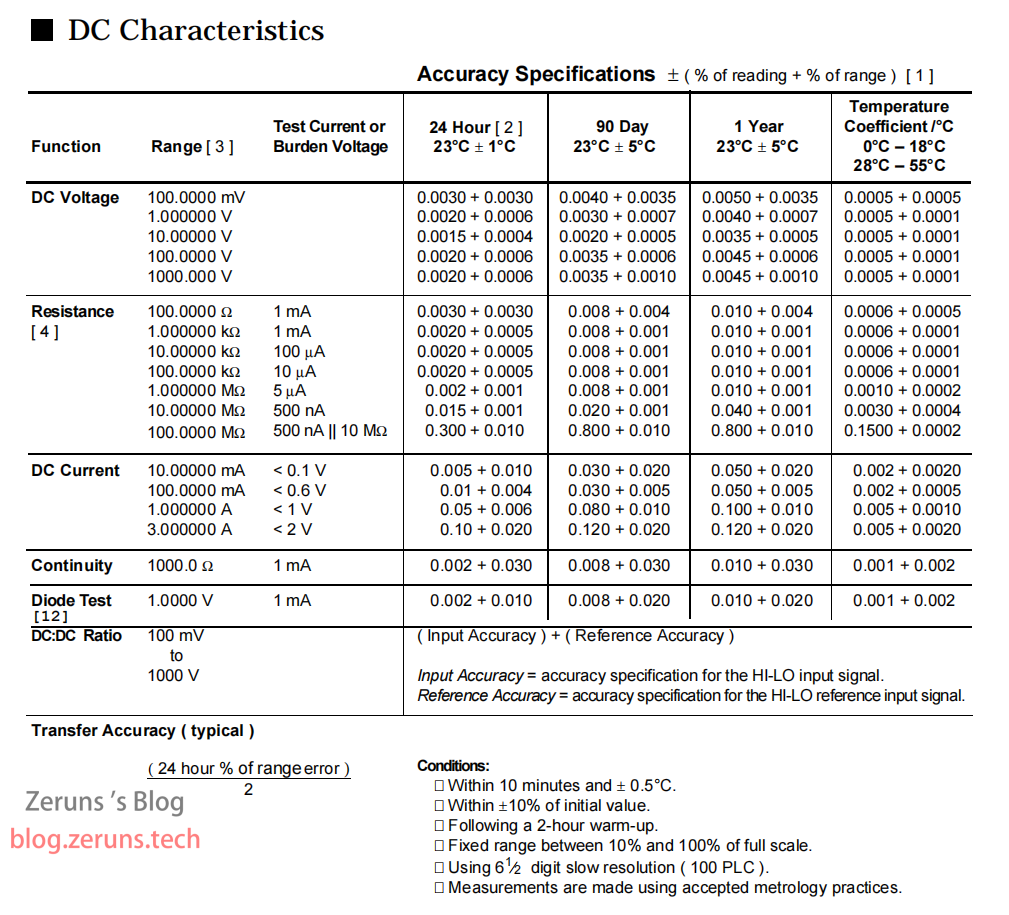

Thông số và giới thiệu về 34401A
- Độ phân giải 6½ chữ số
- 10 chức năng đo: điện áp DC/AC, dòng điện DC/AC, điện trở 2 dây và 4 dây, điốt, thông mạch, tần số, chu kỳ
- Độ chính xác cơ bản: 0.0035% DC, 0.06% AC
- Điện áp đầu vào tối đa 1000 V, dòng điện đầu vào tối đa 3 A
- 1000 giá trị đọc/giây
- Bộ nhớ lưu 512 giá trị đọc
Các thông số chính của 34401A bao gồm chức năng đo độ chính xác cao, như độ phân giải 6.5 chữ số, có thể đo điện áp DC/AC, dòng điện DC/AC, điện trở 2 dây và 4 dây, điốt, thông mạch, tần số, chu kỳ và nhiều chức năng khác. Độ chính xác cơ bản là 0.0035% đối với DC và 0.06% đối với AC, điện áp đầu vào tối đa 1000V, dòng điện đầu vào tối đa 3A. Ngoài ra, thiết bị còn có các chức năng như tính toán toán học, kiểm tra thông mạch, kiểm tra điốt, và khả năng lưu trữ 512 giá trị đọc.
Về mối quan hệ giữa ba công ty HP (Hewlett-Packard), Agilent và Keysight với model 34401A: 34401A ban đầu là đồng hồ vạn năng kỹ thuật số do HP phát triển. Sau đó, do phát triển và tái cơ cấu công ty, sản phẩm này lần lượt thuộc về Agilent và sau đó là Keysight. Mối quan hệ giữa ba công ty này là: Agilent Technologies ban đầu là một bộ phận của HP, sau đó tách ra độc lập vào năm 1999. Tiếp đó, vào năm 2014, Agilent Technologies tiếp tục tách thành hai công ty, bộ phận đo lường điện tử trở thành công ty Keysight Technologies (là Đức Khoa Kỹ) hiện nay, trong khi bộ phận khoa học đời sống, phân tích hóa học và chẩn đoán tiếp tục hoạt động dưới tên Agilent Technologies (An Cát Luân Khoa Kỹ).
- Địa chỉ mua đồng hồ vạn năng 6½ chữ số Keysight 34461A: https://u.jd.com/H8s63b7
- Địa chỉ mua đồng hồ vạn năng 5½ chữ số RIGOL DM858E: https://u.jd.com/HQs8GnV
- Địa chỉ mua đồng hồ vạn năng 4½ chữ số UNI-T UT61E+: https://u.jd.com/HzsGP7C
Tải tài liệu
Liên kết bên dưới bao gồm các tài liệu sau: Hướng dẫn sử dụng Agilent 34401A (tiếng Anh, có sơ đồ nguyên lý), Hướng dẫn sử dụng Agilent 34401A (bản tiếng Trung), HP 34401A User’s Guide, HP 34401A User’s Guide (bản dịch tiếng Trung, dịch máy).
Tải xuống từ 123 Netdisk (không giới hạn tốc độ): https://url.zeruns.com/3AJ1e
Tải xuống từ Baidu Netdisk: https://pan.baidu.com/s/1FtMGDHwBjwG5te-UvXcjcA?pwd=gnm9 Mã truy cập: gnm9
Ảnh thiết bị

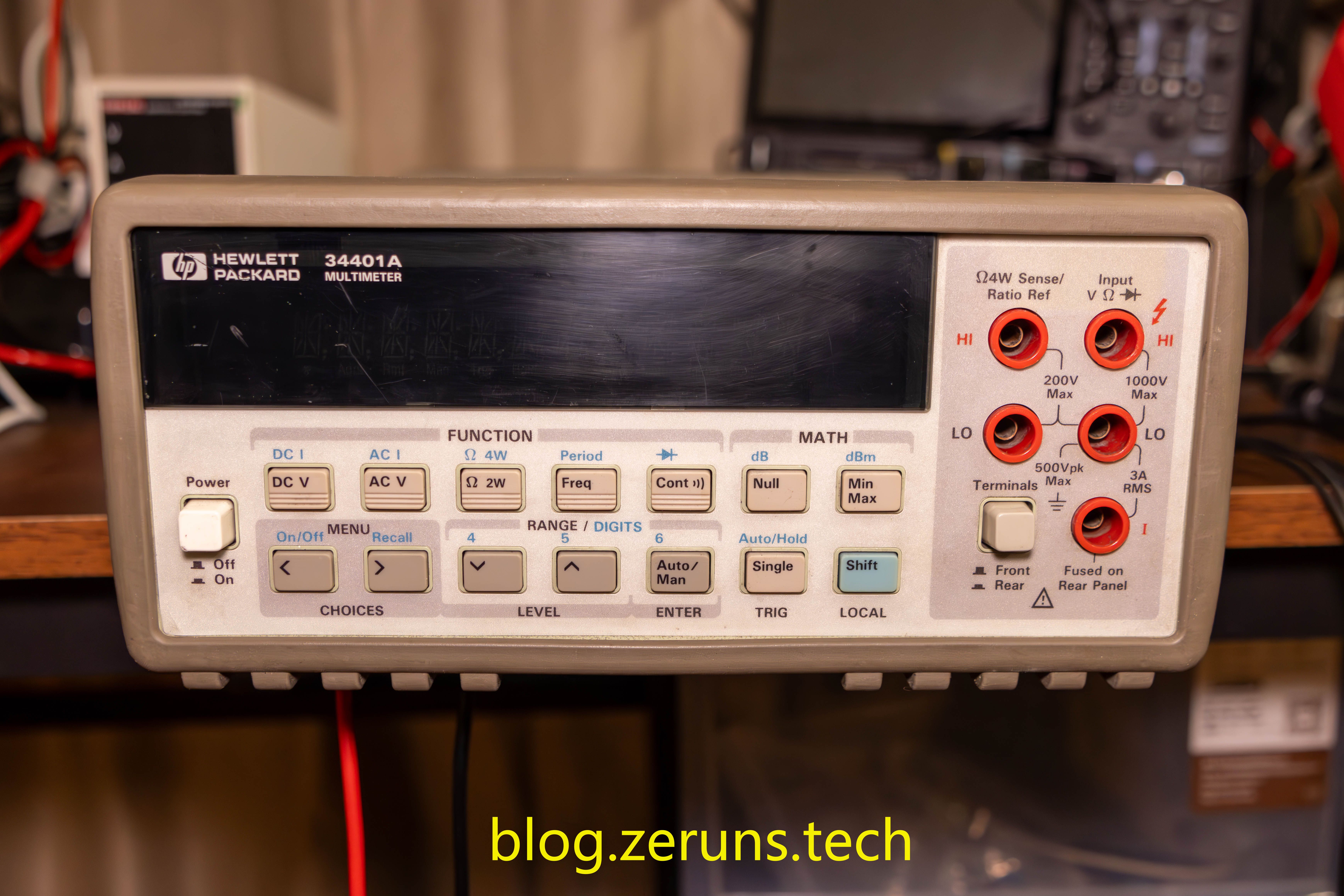

Mặt trước

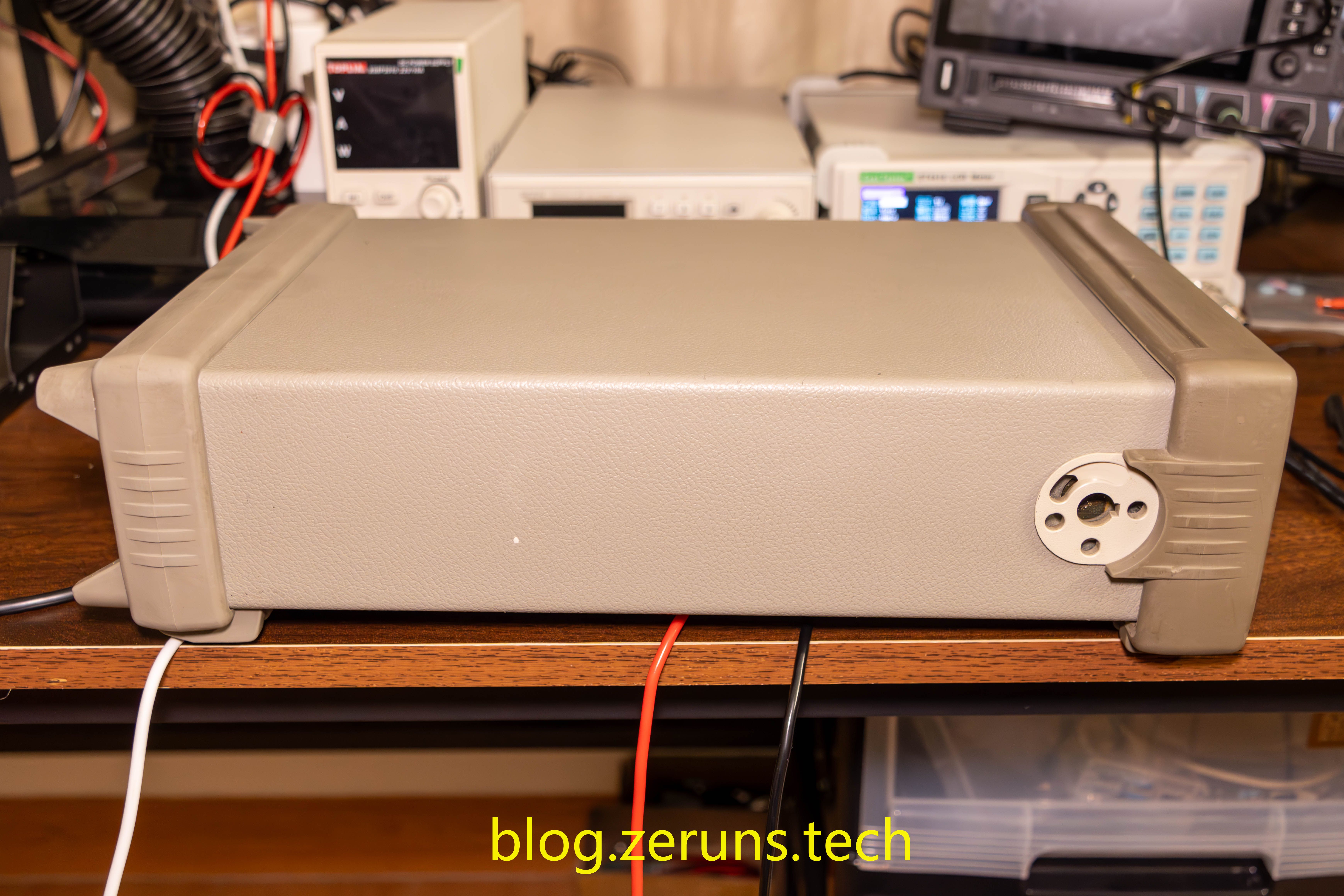

Mặt bên

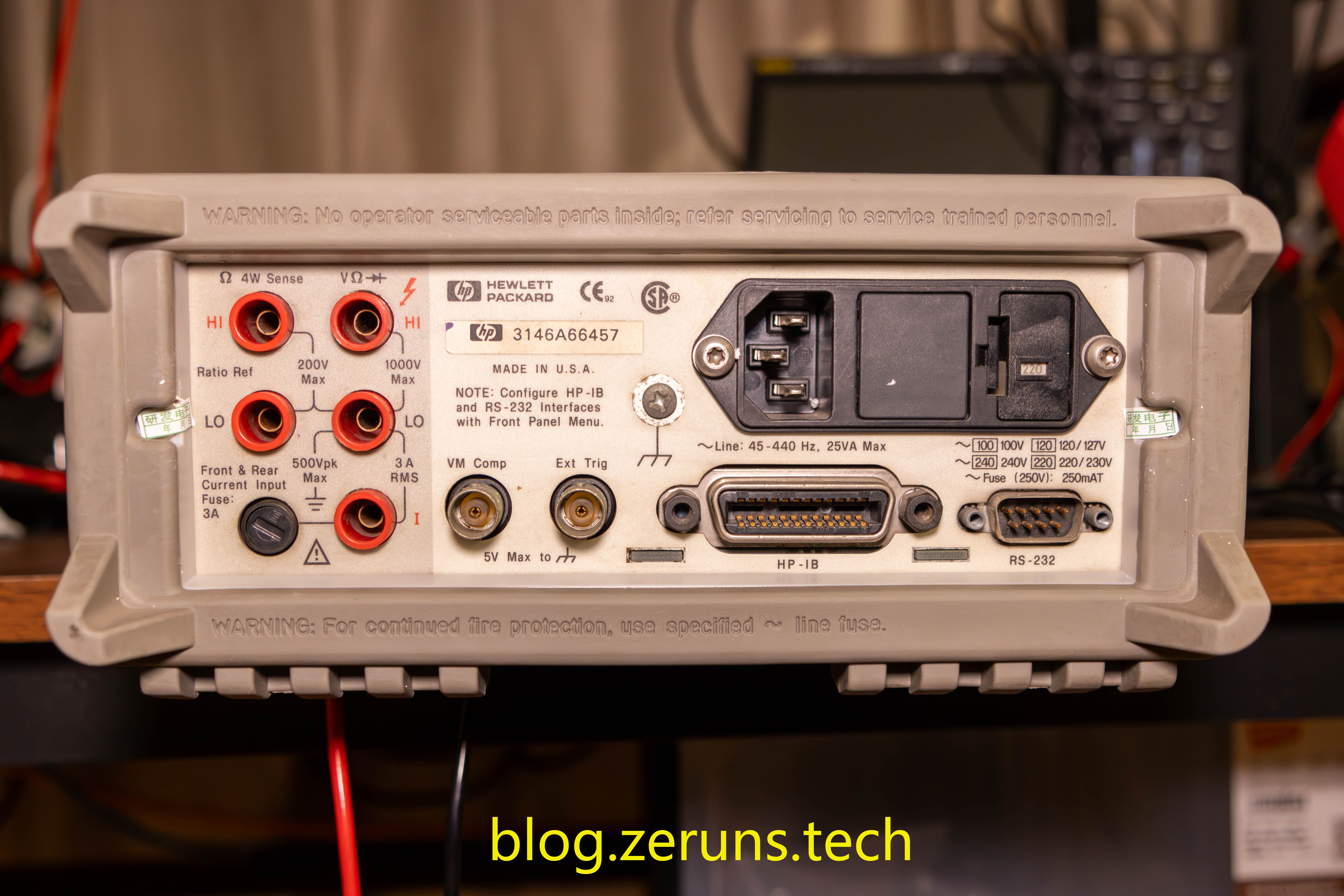

Mặt sau
Kiểm tra
Thiết bị dùng để kiểm tra hiện có: nguồn DC điều chỉnh được Ruideng RD6012P, đồng hồ đo LCR kỹ thuật số ET4410, đồng hồ vạn năng 4½ chữ số UNI-T UT61E+.
Do không có thiết bị nguồn chuẩn hoặc thiết bị hiệu chuẩn, tôi không thể xác định được độ chính xác thực sự của thiết bị này, chỉ có thể so sánh với UT61E+ (thiết bị mới mua), hoặc tin tưởng rằng người bán đã hiệu chuẩn xong.
Nếu thiết bị mua về chưa được hiệu chuẩn, bạn có thể trả phí trên Xianyu để nhờ người khác hiệu chuẩn, hoặc tìm đến các công ty kiểm định đo lường chuyên nghiệp.

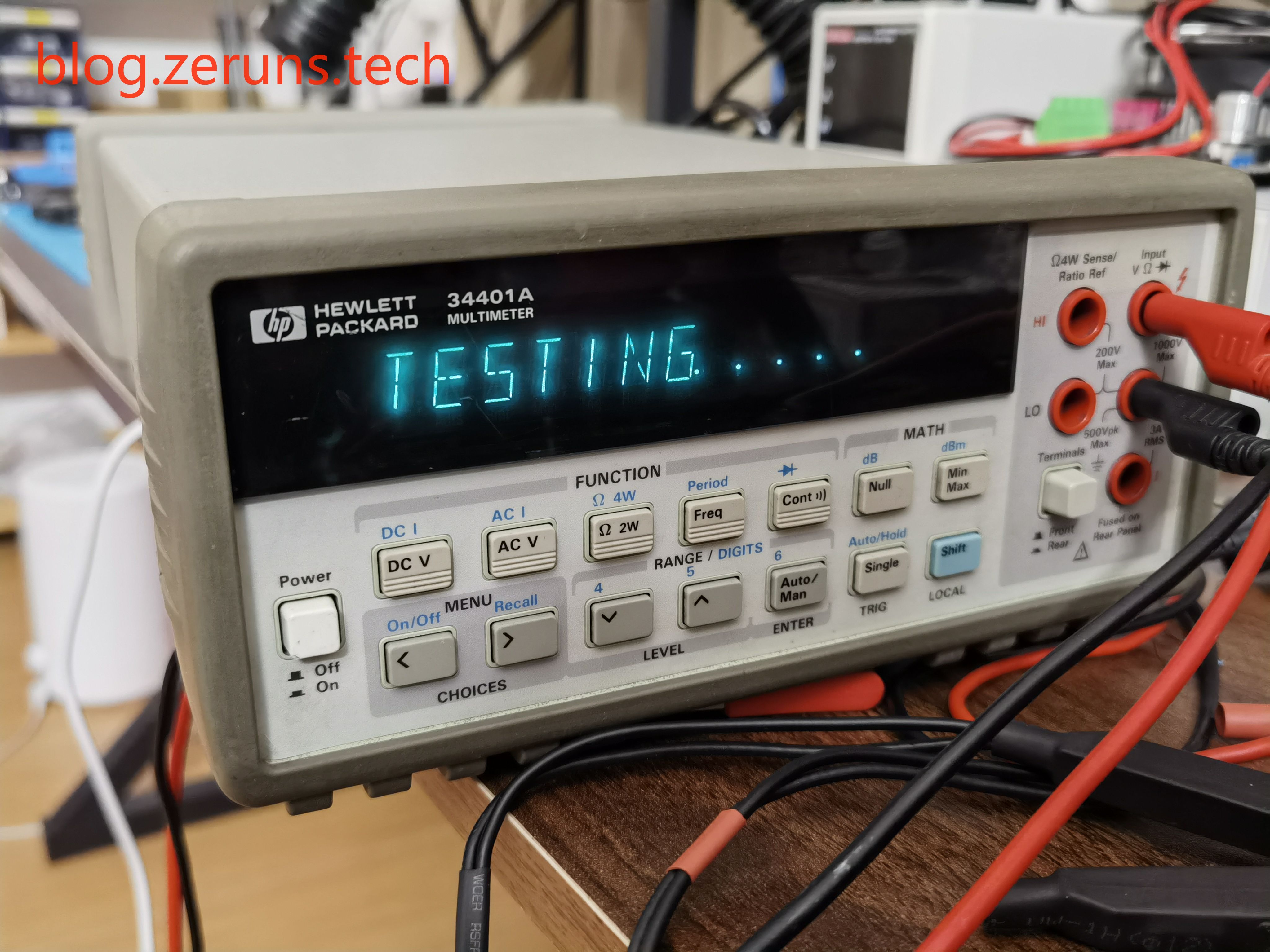

Nhấn phím shift rồi bật nguồn để vào chế độ tự kiểm tra (self-test).

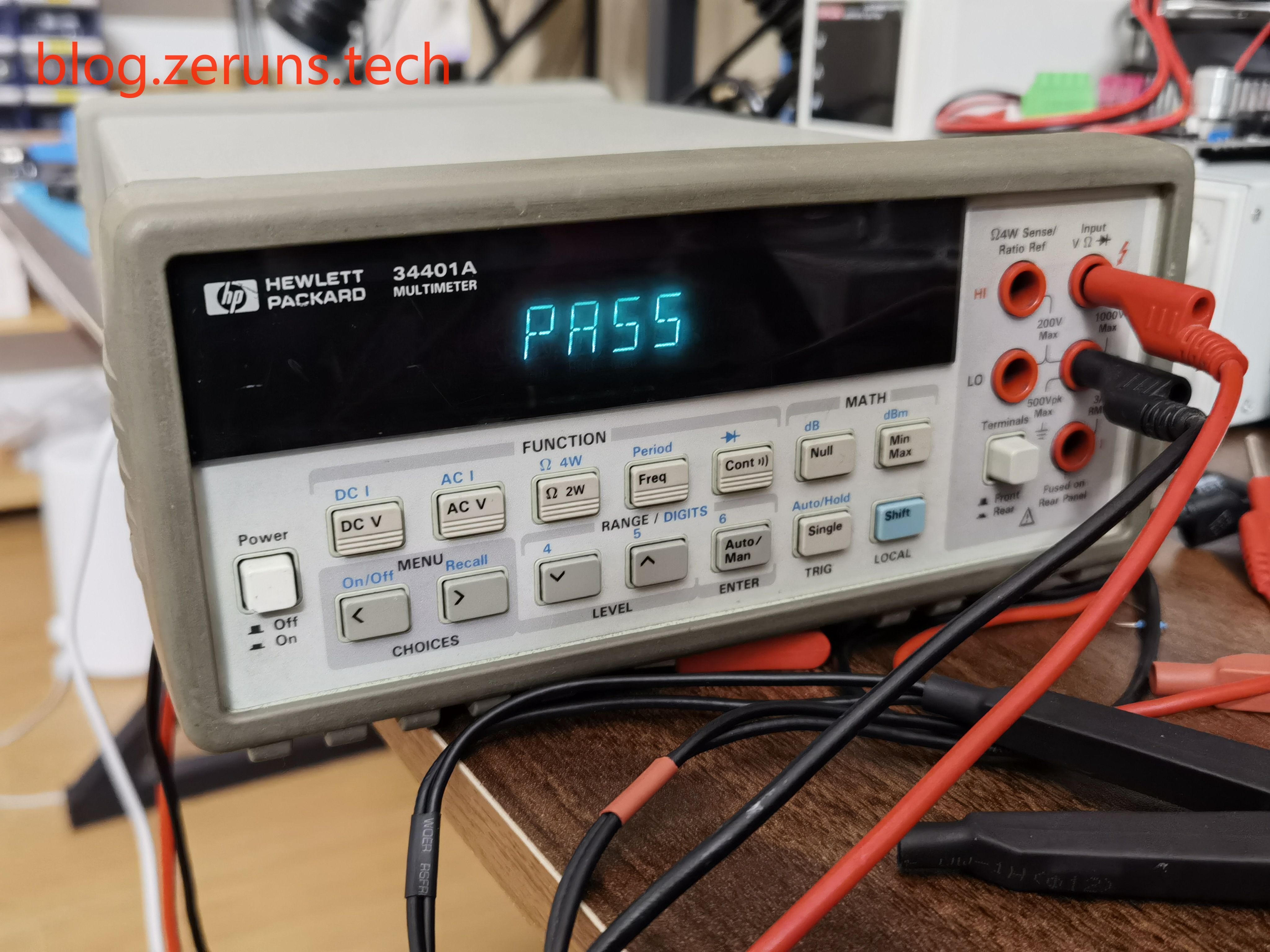

Tự kiểm tra thành công
Chiếc đồng hồ vạn năng này có lẽ đã được sử dụng nhiều năm, độ sáng của đèn hình đã giảm, nhưng vẫn còn dùng được.
Chế độ điện áp một chiều (DC)
Các dải đo: 100mV, 1V, 10V, 100V, 1000V (750Vac)

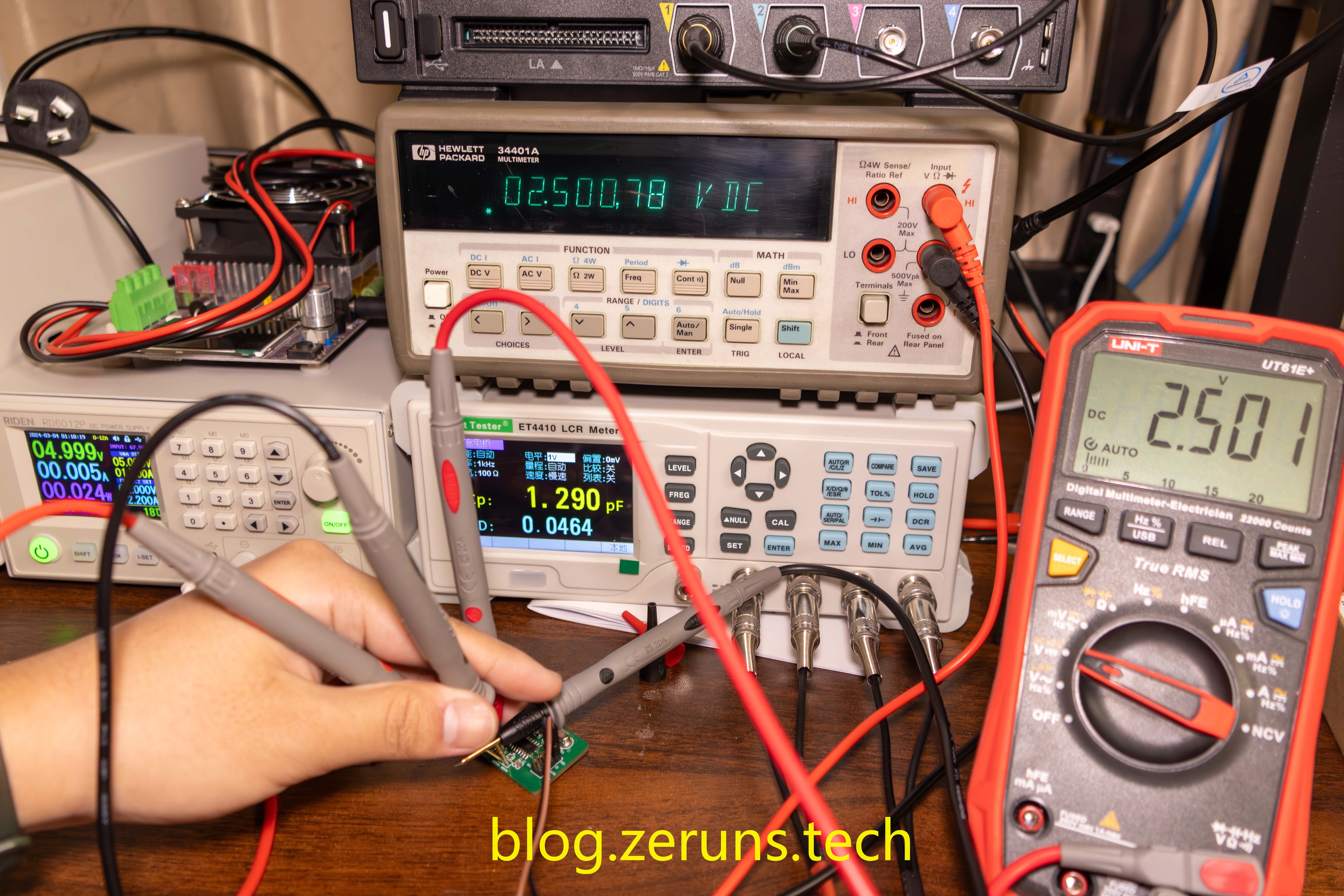

Nguồn chuẩn TL431 2.5V, 34401A đo được 2.50078V, UT61E+ đo được 2.501V.

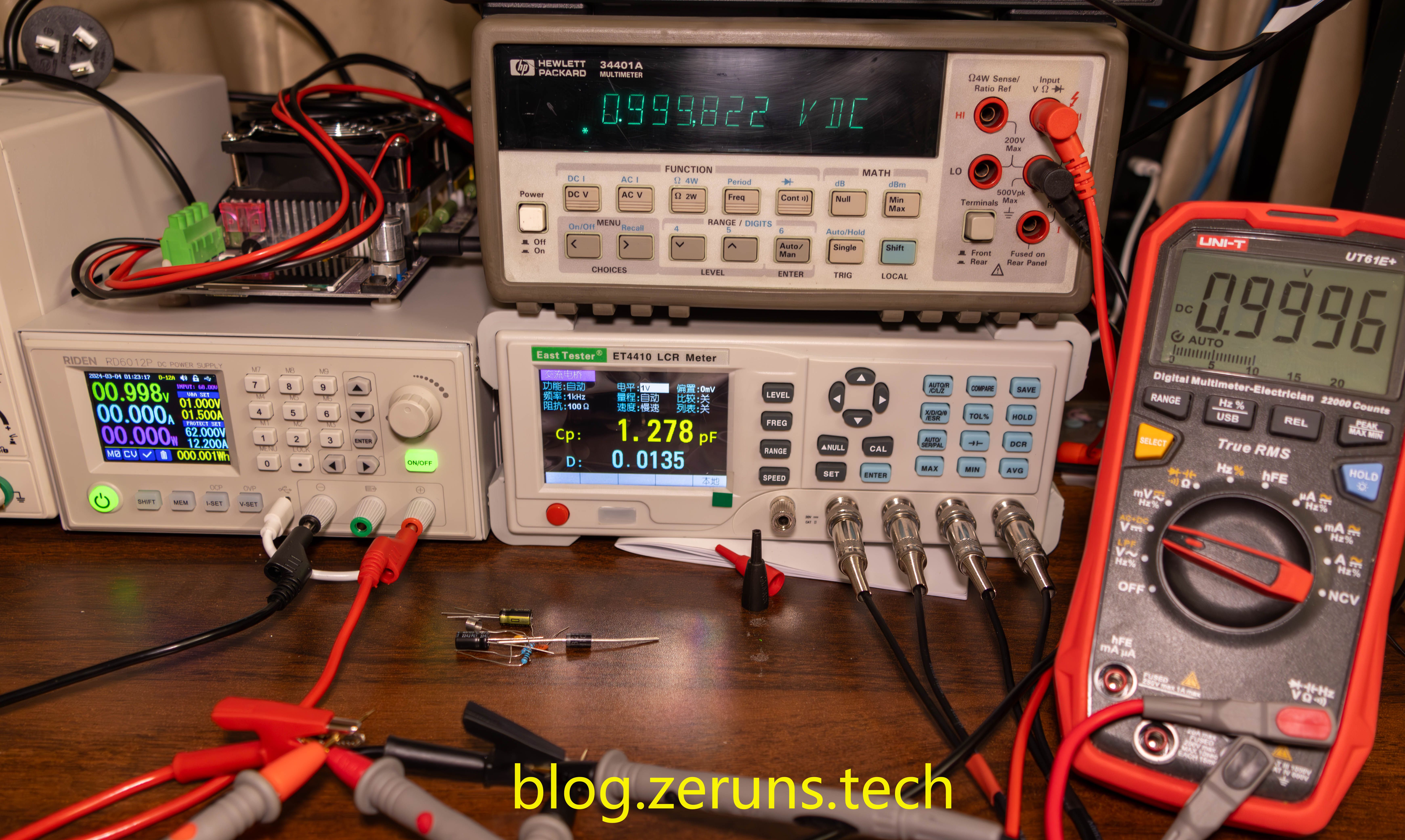

Cài đặt nguồn RD6012P đầu ra 1V, 34401A đo được 0.999822V, UT61E+ đo được 0.9996V.

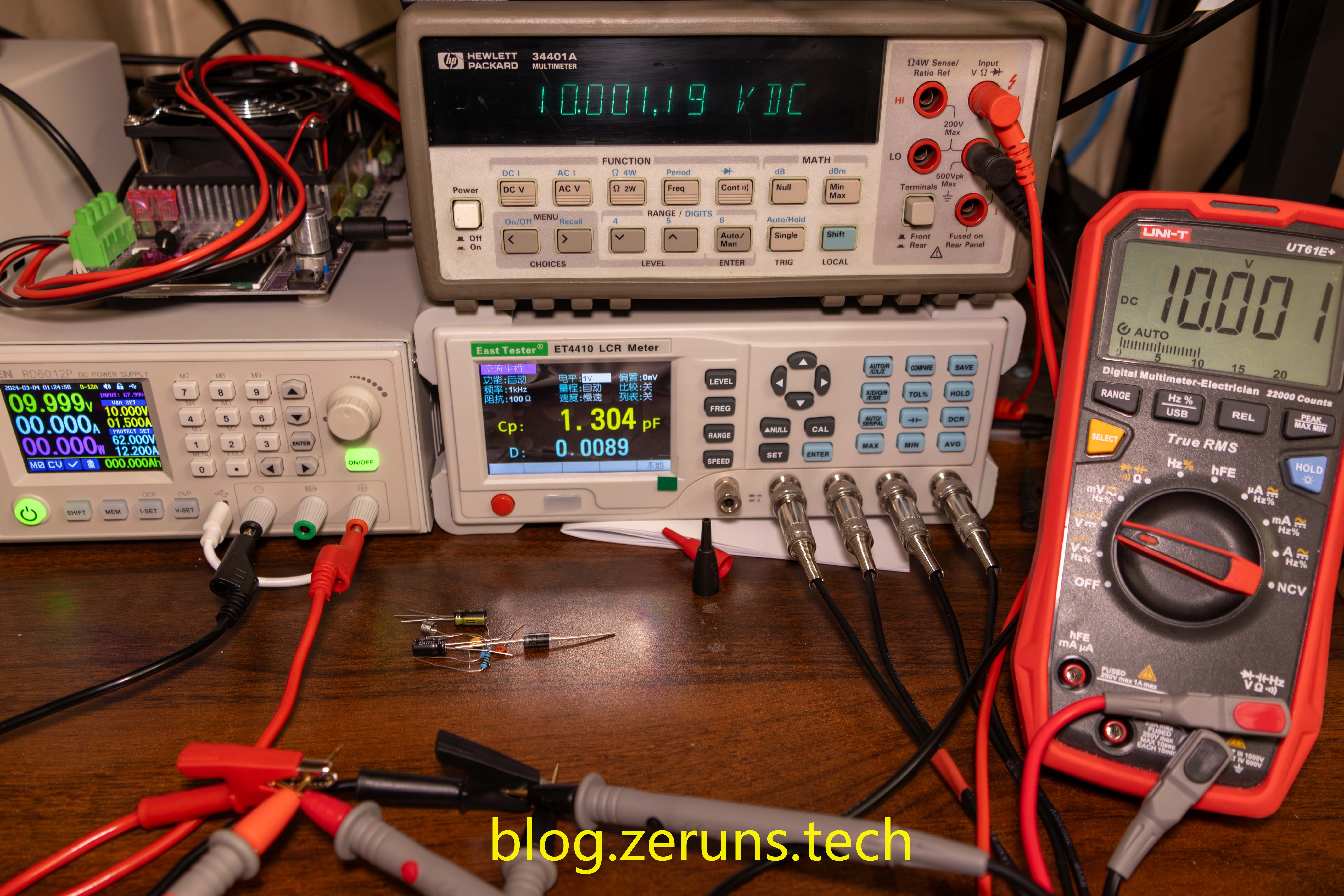

Cài đặt nguồn RD6012P đầu ra 10V, 34401A đo được 10.00119V, UT61E+ đo được 10.001V.

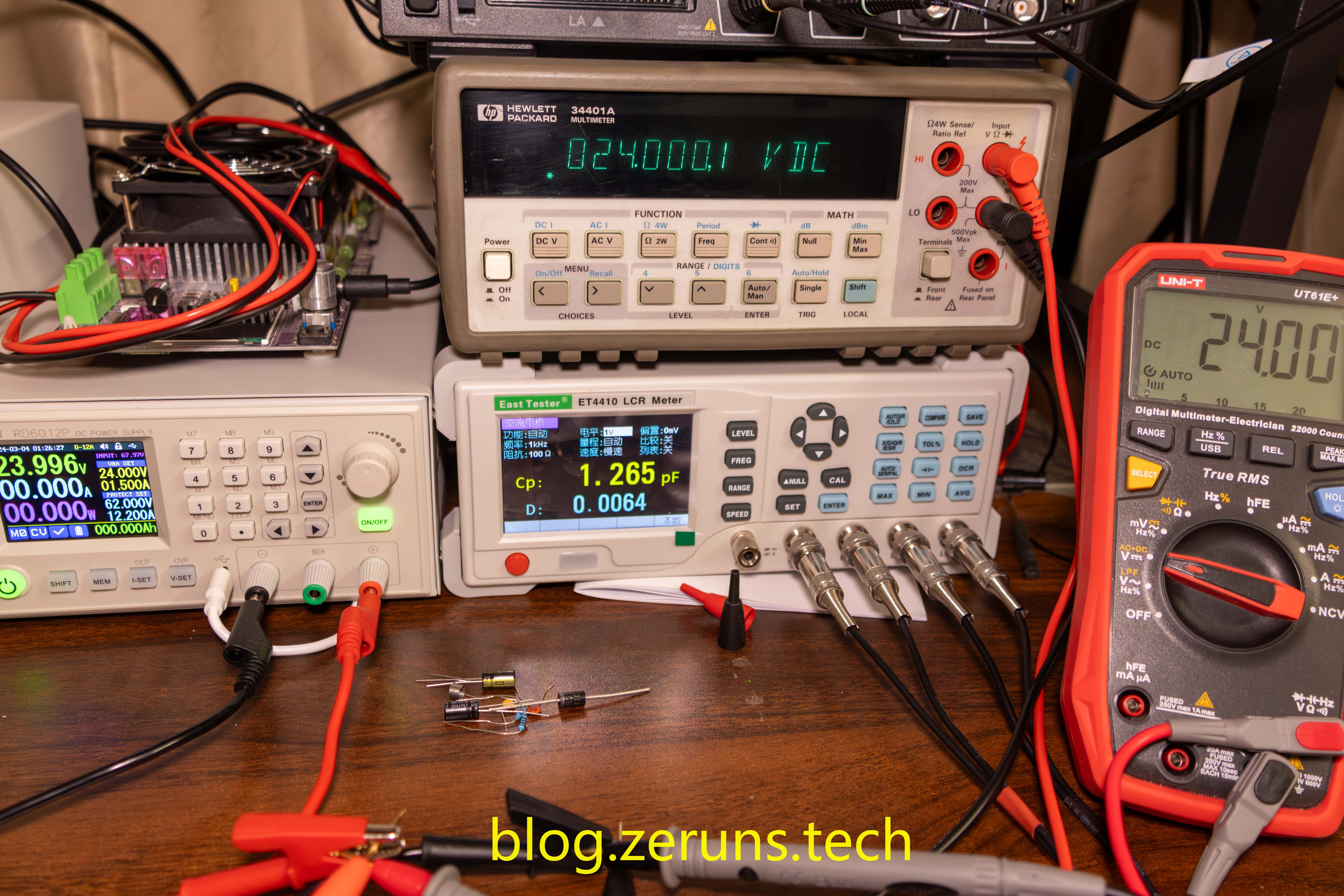

Cài đặt nguồn RD6012P đầu ra 24V, 34401A đo được 24.0001V, UT61E+ đo được 24.00V.

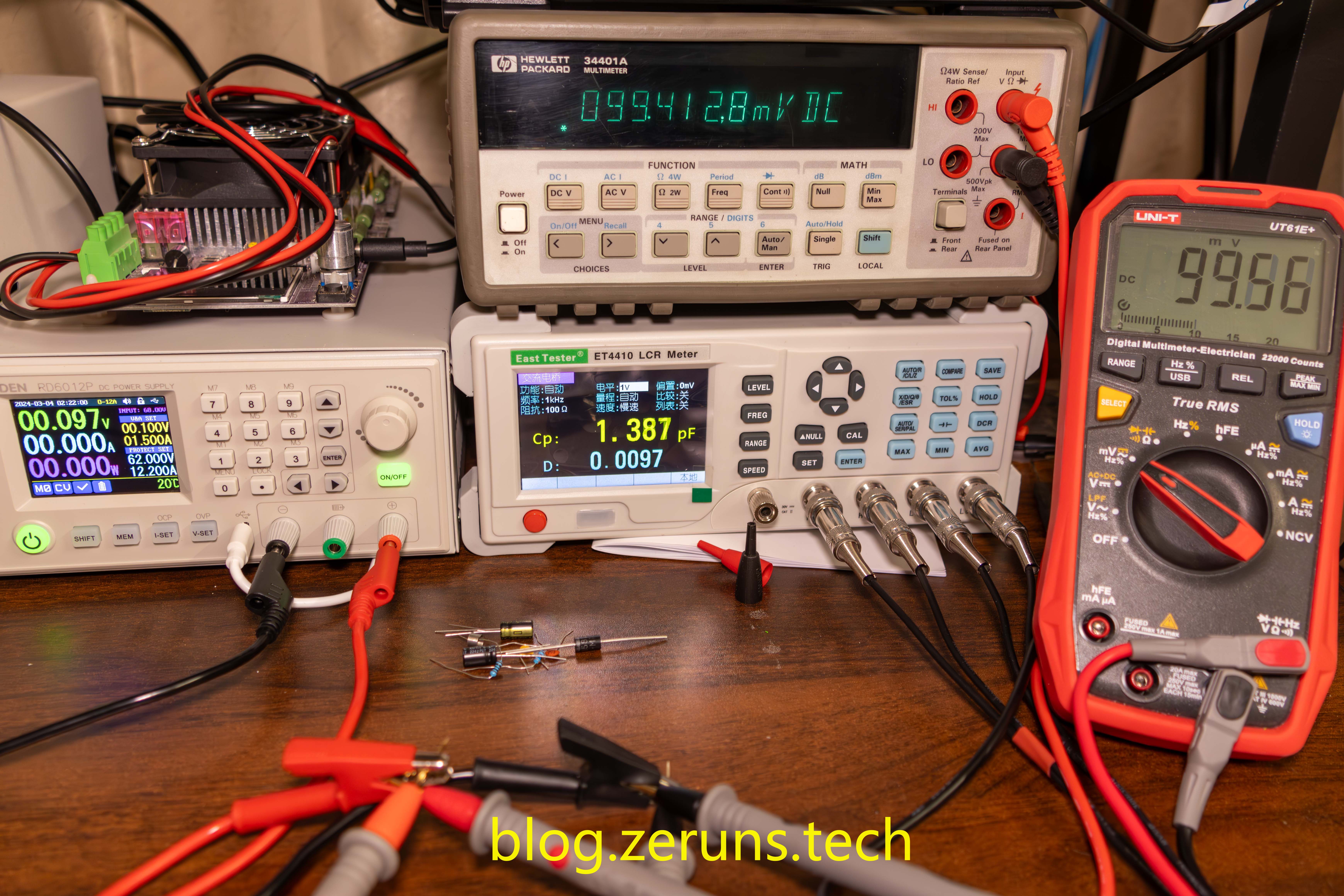

Cài đặt nguồn RD6012P đầu ra 0.1V, 34401A đo được 99.4128mV, UT61E+ đo được 99.56mV.
Chế độ dòng điện một chiều (DC)
Các dải đo: 10mA (chỉ dùng cho DC), 100mA (chỉ dùng cho DC), 1A, 3A
Phương pháp kiểm tra: nối tiếp RD6012P với 34401A và UT61E+.

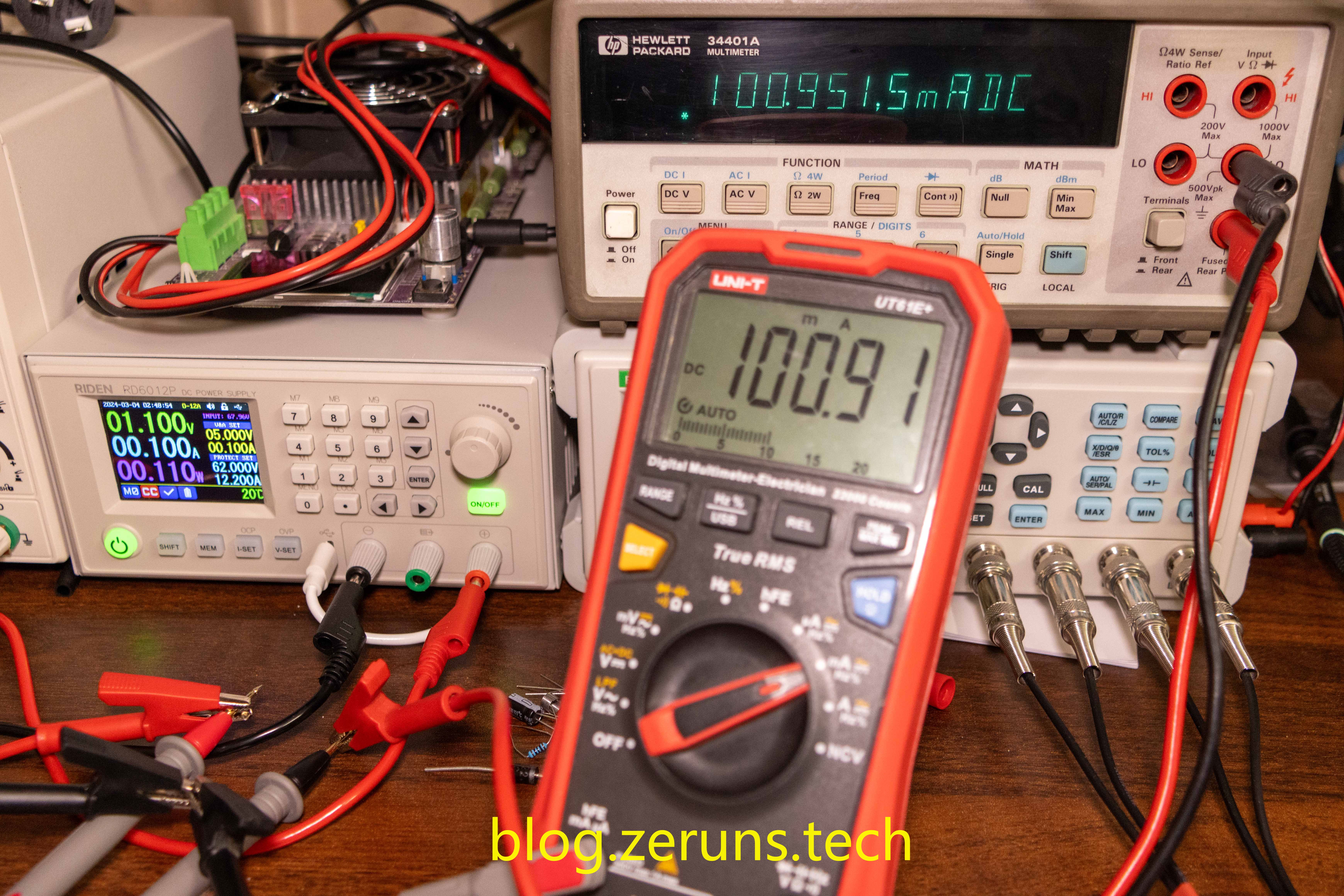

Cài đặt nguồn RD6012P đầu ra dòng hằng 0.1A, 34401A đo được 100.9515mA, UT61E+ đo được 100.91mA.

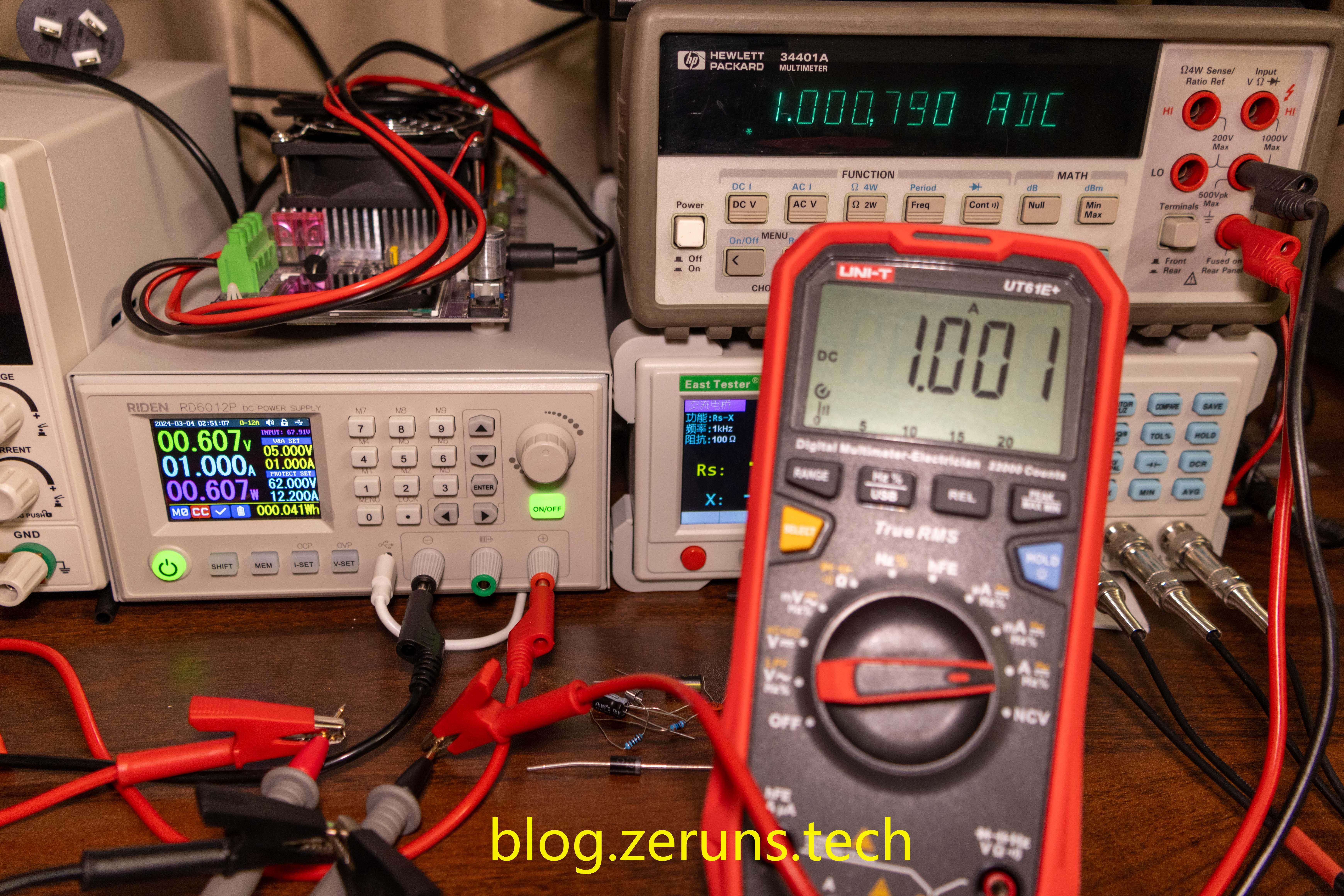

Cài đặt nguồn RD6012P đầu ra dòng hằng 1A, 34401A đo được 1.000790A, UT61E+ đo được 1.001A.

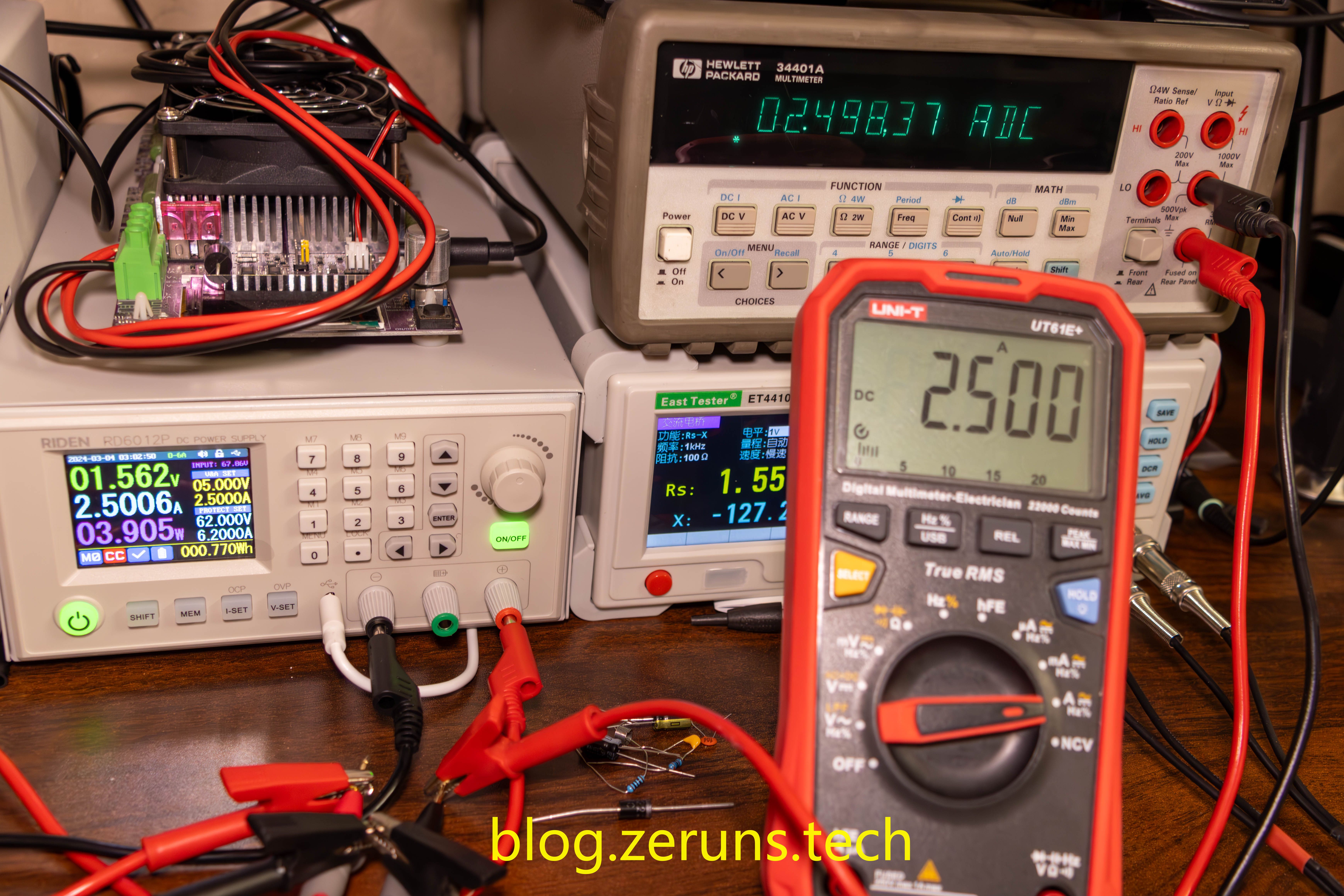

Cài đặt nguồn RD6012P đầu ra dòng hằng 2.5A, 34401A đo được 2.49837A, UT61E+ đo được 2.500A.

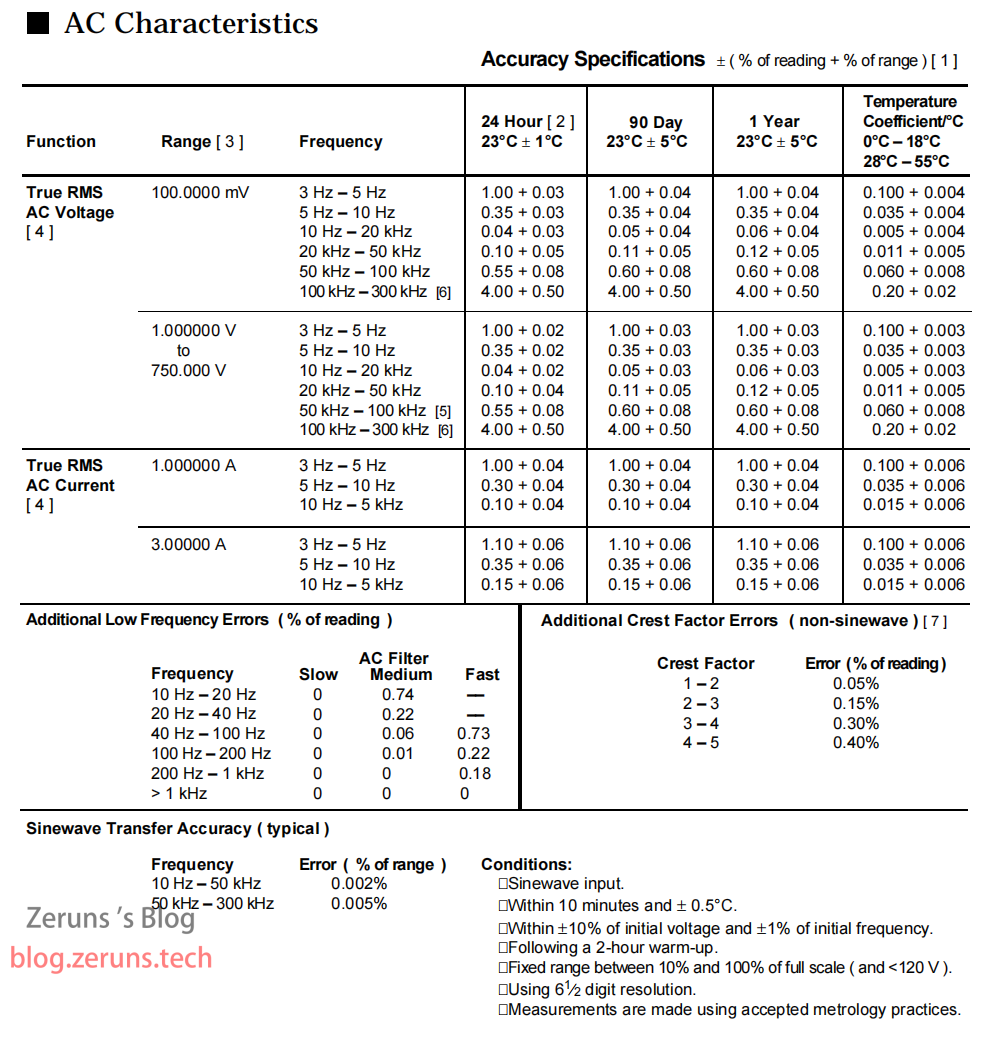

Chế độ điện áp xoay chiều (AC)
Các dải đo: 100mV, 1V, 10V, 100V, 750V

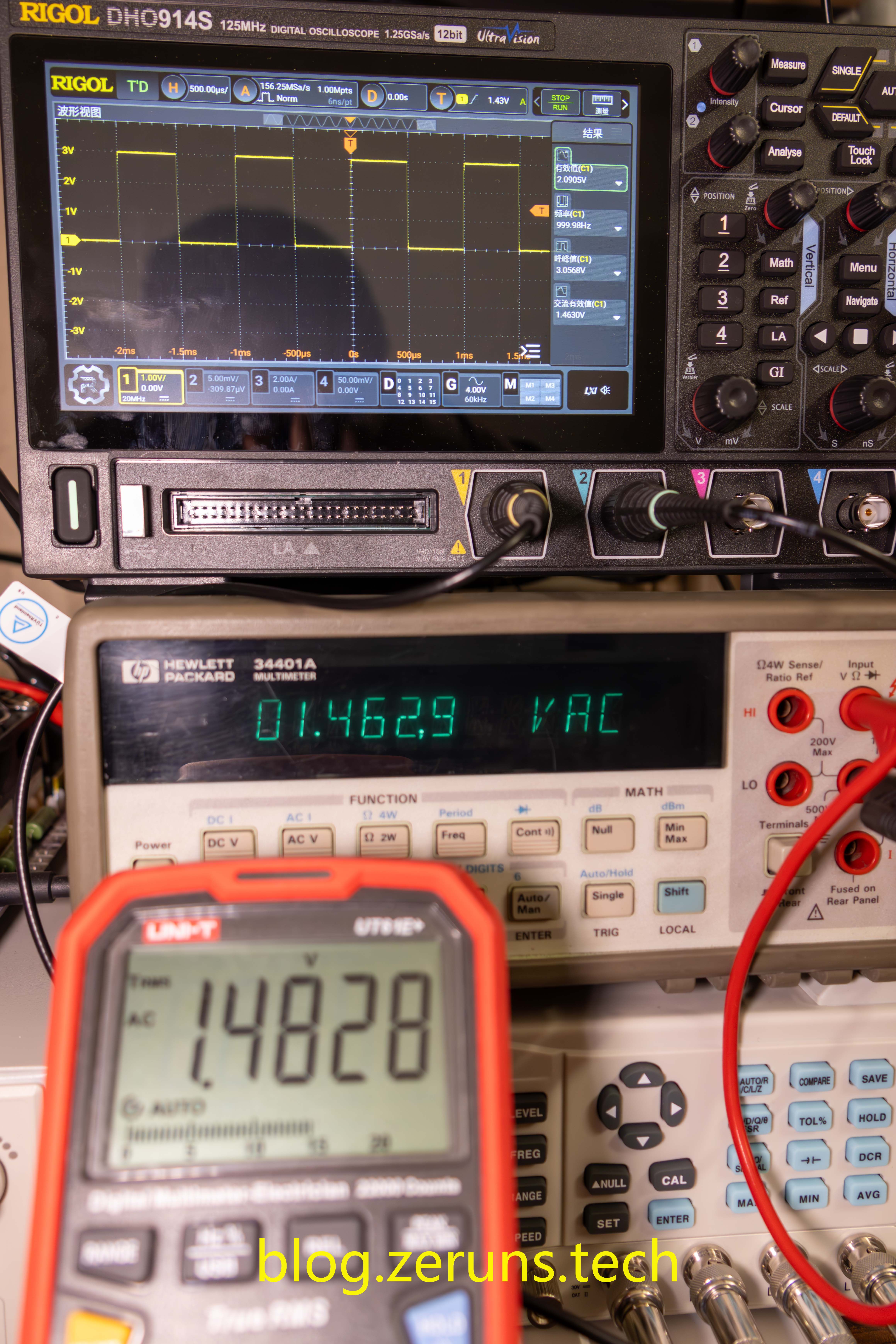

Máy hiện sóng DHO914S phát ra sóng vuông tần số 1kHz, biên độ đỉnh-đỉnh 3V, máy hiện sóng đo được giá trị hiệu dụng AC là 1.4630V, 34401A đo được 1.4629V (quên cài đặt số chữ số), UT61E+ đo được 1.4828V.

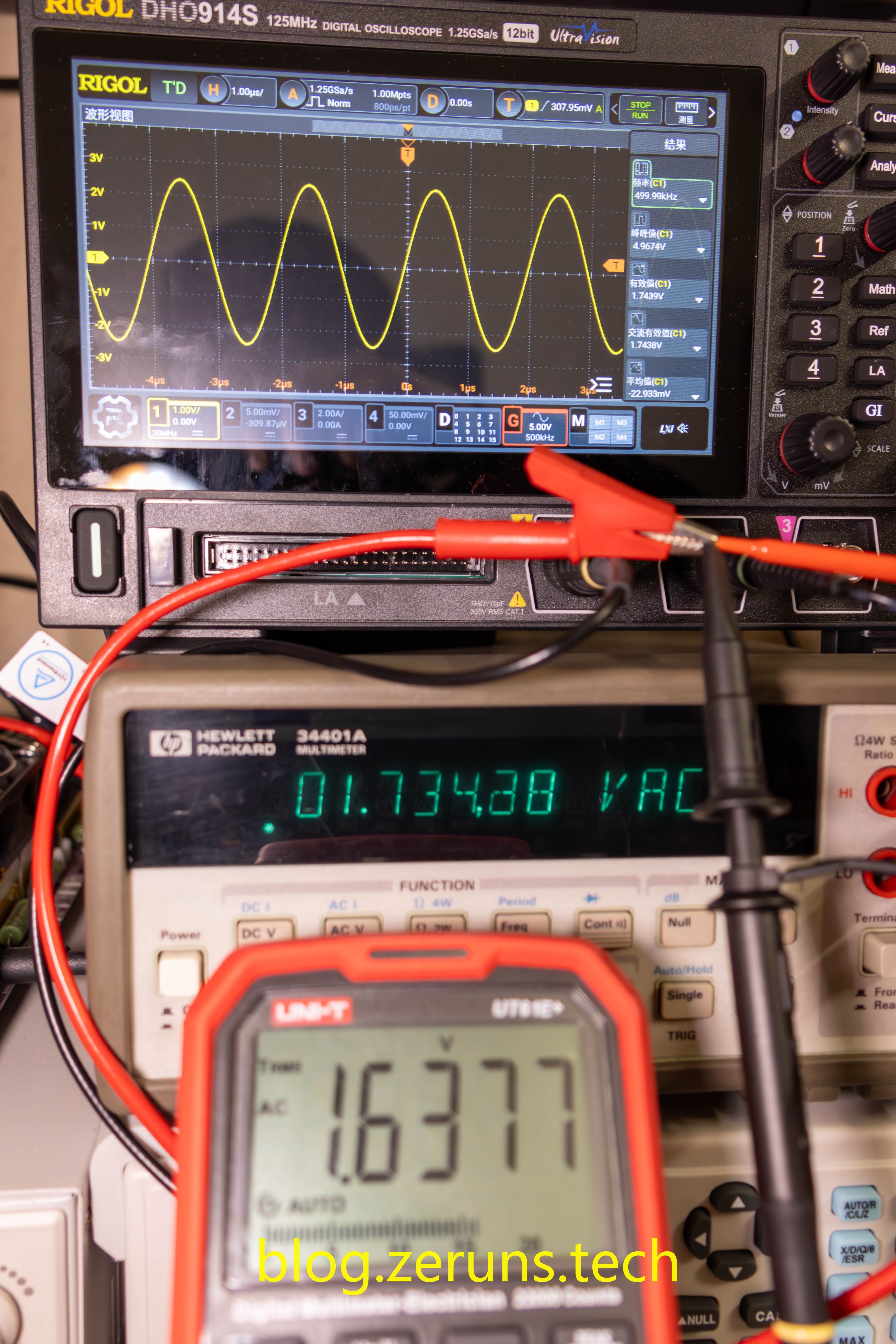

Máy hiện sóng DHO914S phát ra sóng sin tần số 500kHz, biên độ đỉnh-đỉnh 5V, máy hiện sóng đo được giá trị hiệu dụng AC là 1.7438V, 34401A đo được 1.73428V, UT61E+ đo được 1.6377V.

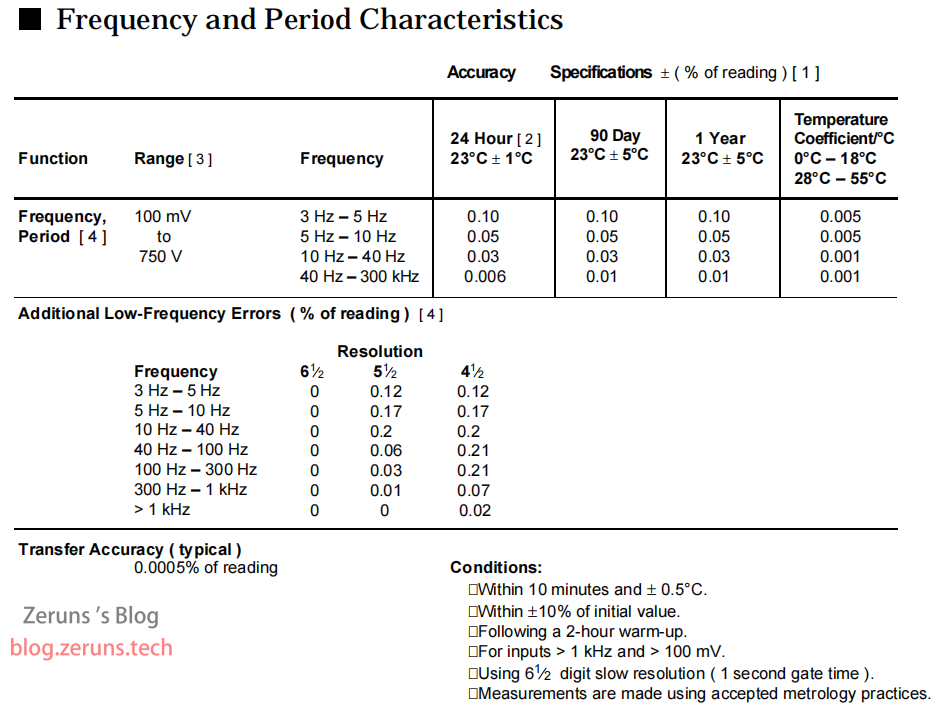

Chế độ đo tần số
Dải tần đo: từ 3Hz đến 300kHz (0.33 giây đến 3.3μs)
Phạm vi tín hiệu đầu vào: từ 10mVac đến 750Vac

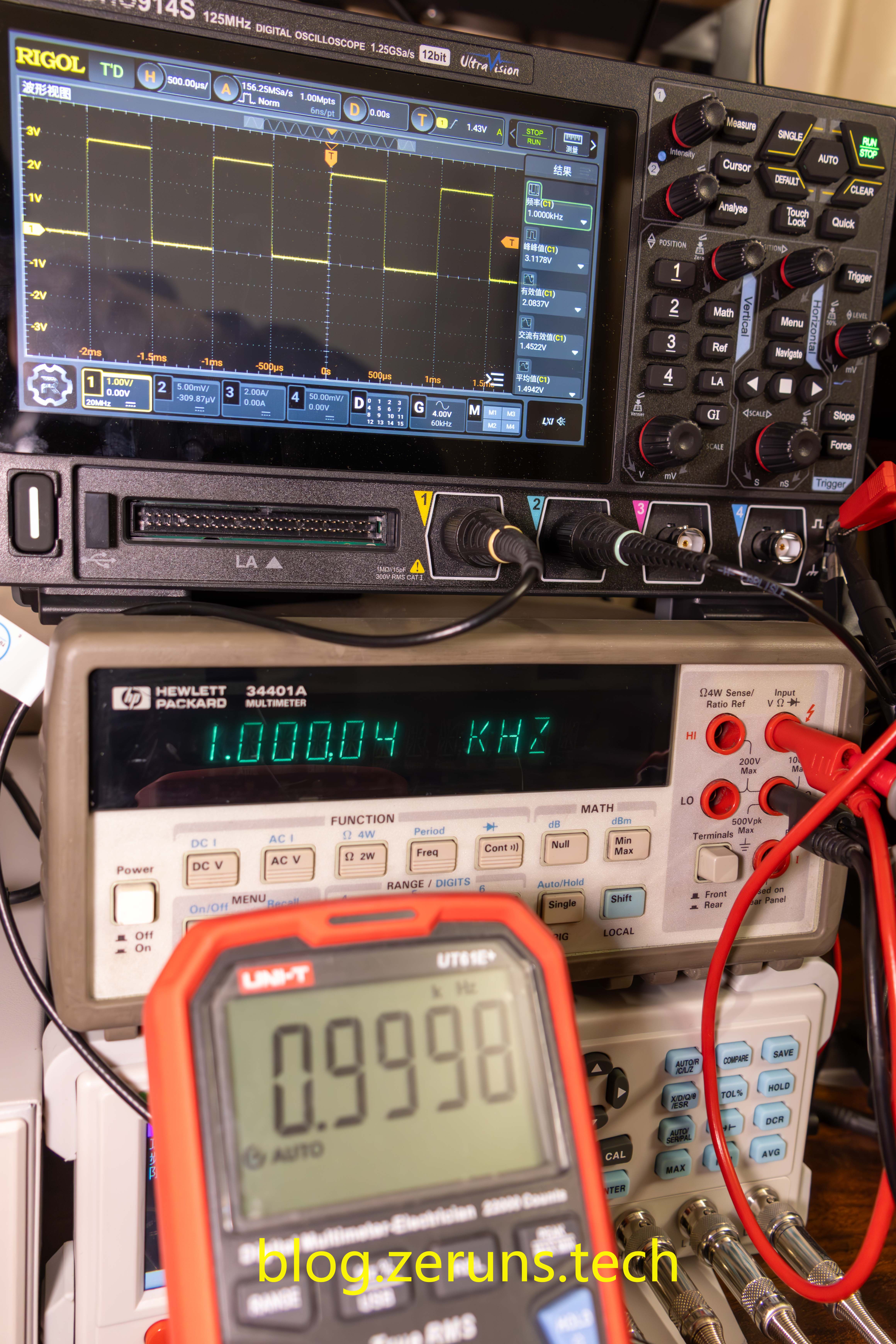

Máy hiện sóng DHO914S phát ra sóng vuông 1kHz, máy hiện sóng đo được tần số 1kHz, 34401A đo được 1.00004kHz, UT61E+ đo được 0.9998kHz.

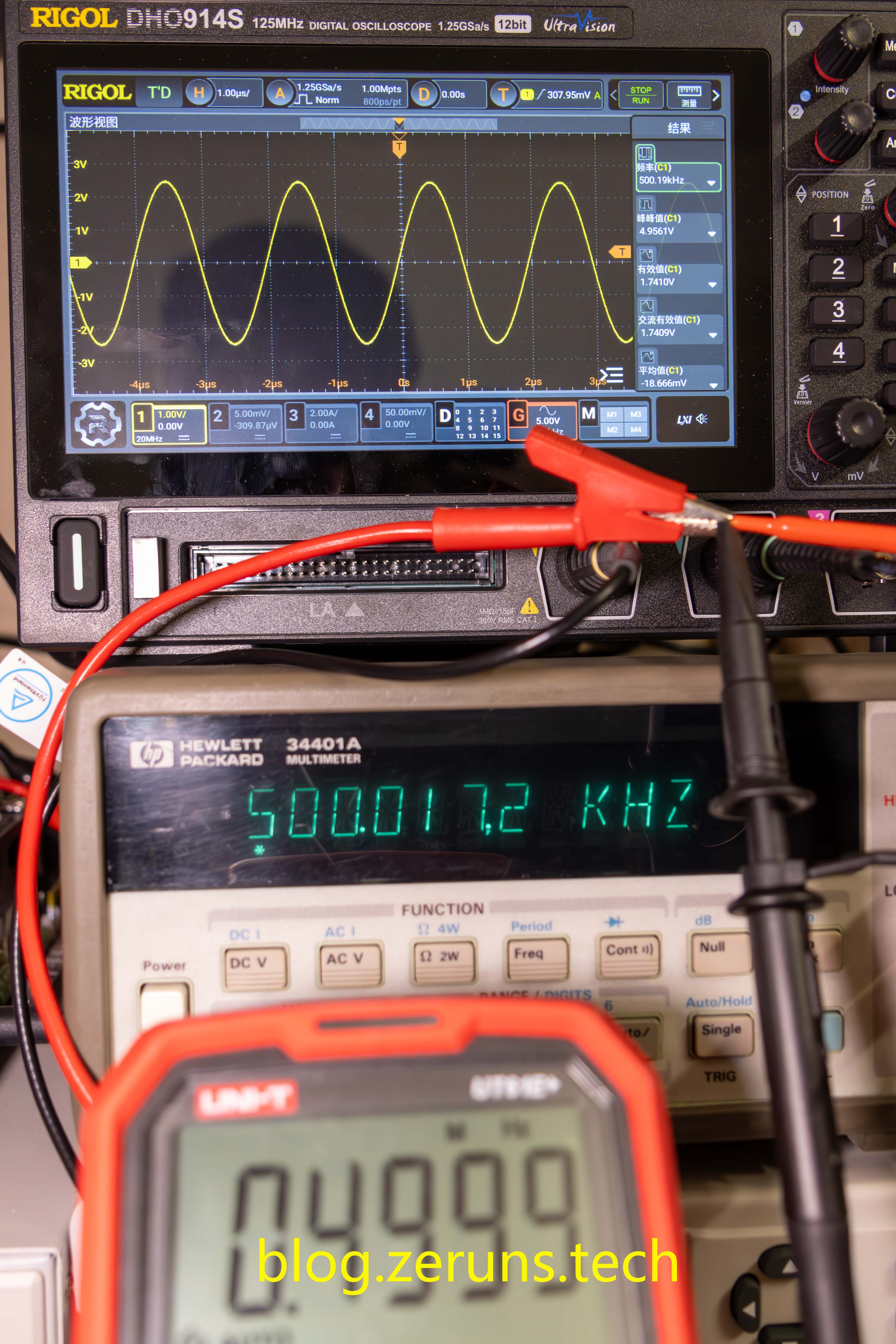

Máy hiện sóng DHO914S phát ra sóng sin 500kHz, máy hiện sóng đo được tần số 500.19kHz, 34401A đo được 500.0172kHz, UT61E+ đo được 0.4999MHz.
Chế độ đo điốt
Dòng nguồn kiểm tra: 1mA
Độ phân giải cao nhất: 100μV (dải đo cố định ở 1Vdc)
Ngưỡng còi báo: 0.3V ≤ giá trị V đo được < 0.8V (không điều chỉnh được)

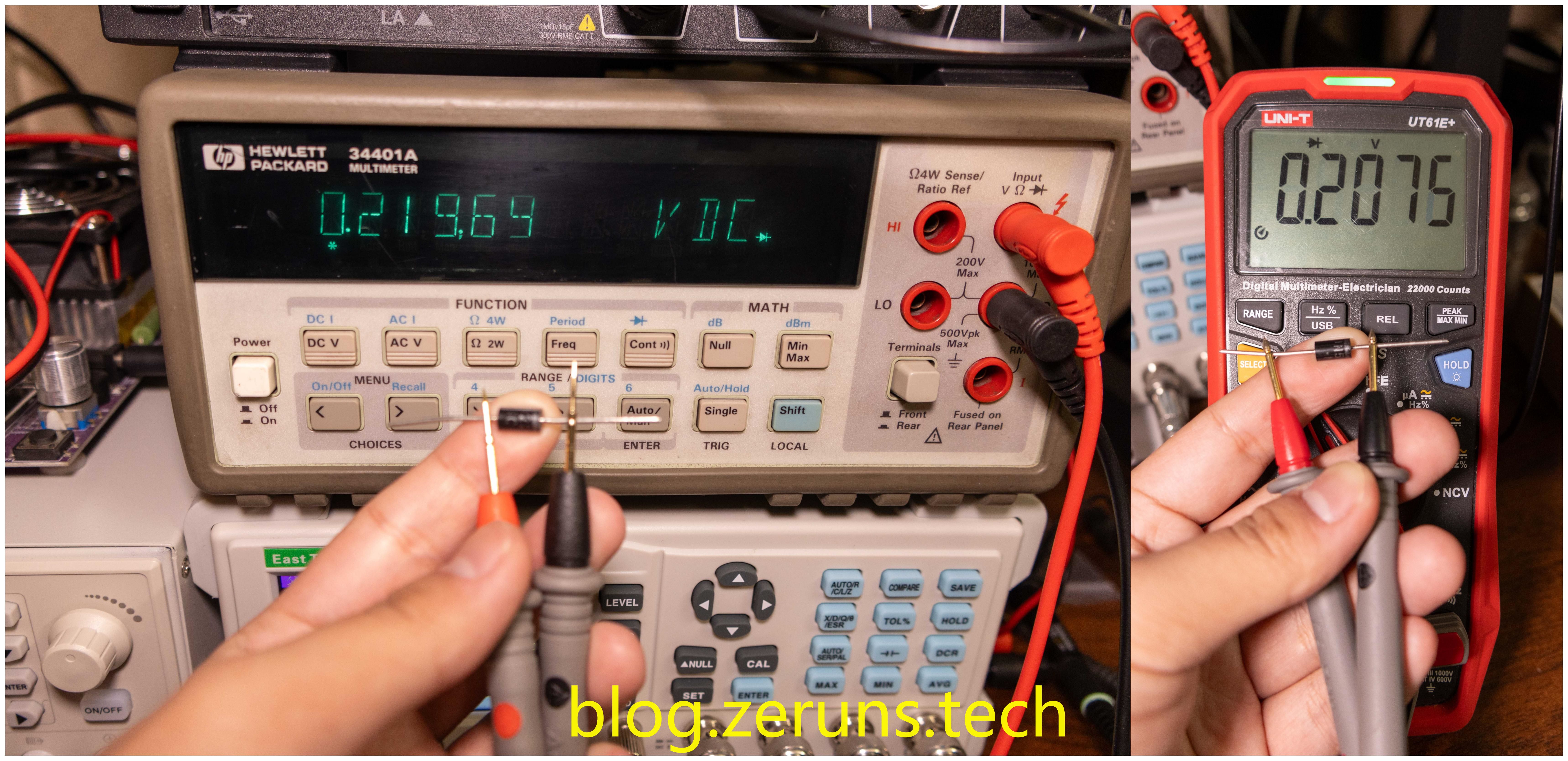

Kiểm tra điốt model 1N5822, 34401A đo được 0.21964V, UT61E+ đo được 0.2075V.
Chế độ đo điện trở
Dải đo: 100Ω, 1kΩ, 10kΩ, 100kΩ, 1MΩ, 10MΩ, 100MΩ
Độ phân giải cao nhất: 100μΩ (ở dải đo 100Ω)
Dưới đây, 34401A sử dụng phương pháp đo 4 dây (phương pháp Kelvin) để đo điện trở.

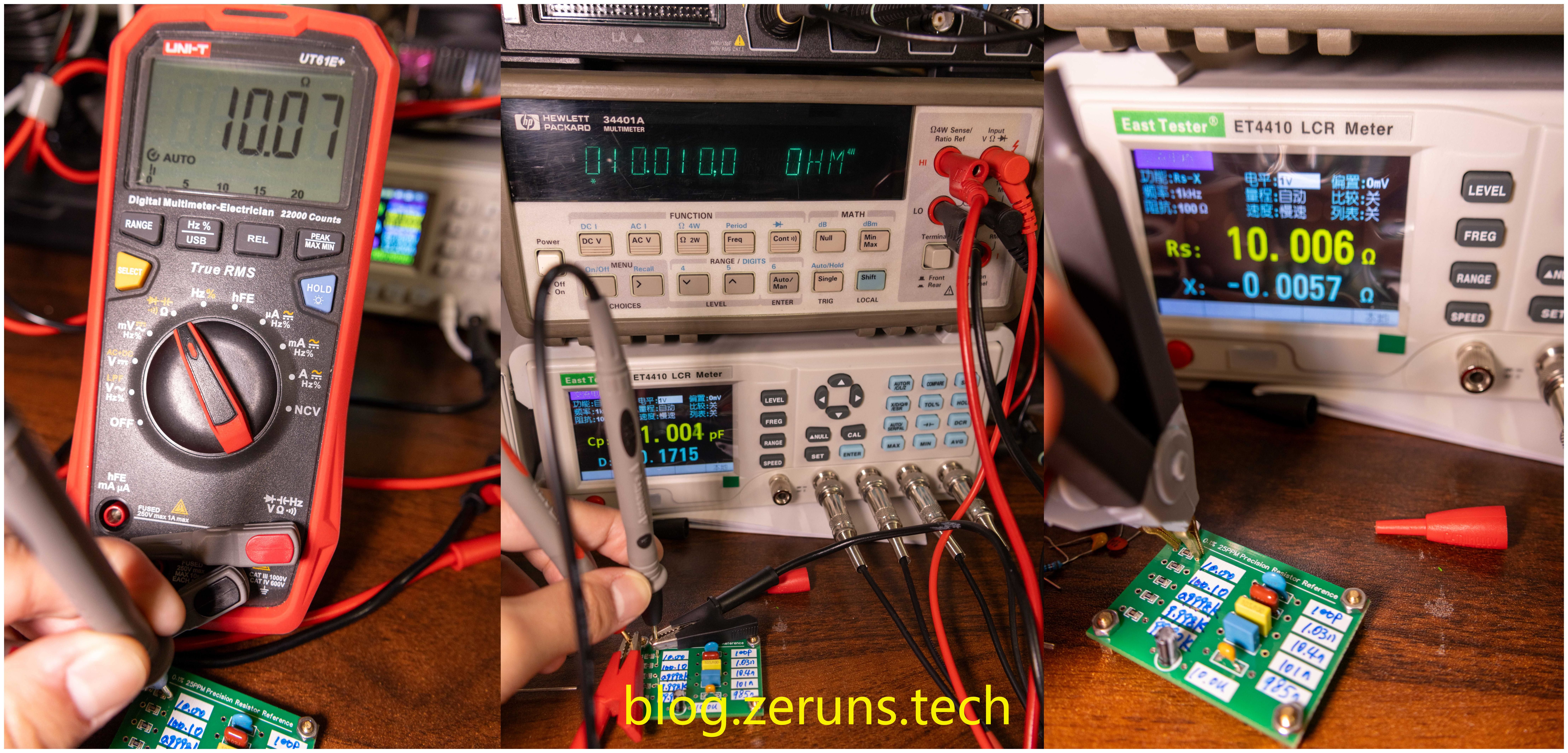

Đo một điện trở 0805 có giá trị 10Ω, độ chính xác 0.1%, đồng hồ đo LCR ET4410 đo được 10.006Ω, 34401A đo được 10.0100Ω, UT61E+ đo được 10.07Ω.
