Các đại ca, giới thiệu cho em một máy đo méo hài có hiệu năng giá tốt, không quá đắt, muốn kiểm tra độ méo sóng sin đầu ra của bộ nghịch lưu (THD), cảm ơn!
Có thể sử dụng máy hiện sóng
Đại ca, máy hiện sóng số có chức năng này không?
Tất cả đều có phân tích nguồn điện
Cái này thì chưa đủ để thuyết phục khách hàng đâu nhỉ? Có cái nào khác được đề xuất không, kiểu loại có kim chỉ
Mua máy phân tích công suất Yokogawa cũ
Hiện tại, các mẫu như wt1806e vẫn có giá từ năm sáu vạn trên thị trường thứ cấp.
Máy hiện sóng có tỷ lệ hiệu năng trên giá thành cao, model SDS804 có thể phân tích sóng hài, cộng thêm đầu dò nhưng tổng chi phí không vượt quá 10.000 tệ.

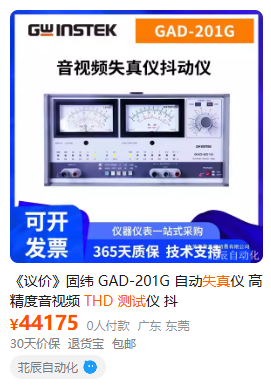

Đắt thế này, trước đây tôi tưởng chỉ vài nghìn là xong, trên Taobao cũng phải 45.000 rồi
Trước kia thấy người ta làm nguồn điện, bày cái này ra, tưởng rẻ lắm chứ
Cái này dùng để phân tích âm thanh, thực tế kém xa bộ chia công suất, bộ chia công suất phải có sáu chữ số.
Máy phân tích THD tiết kiệm chi phí để đo sóng hình sin từ biến tần
Để đo Độ méo hài tổng (THD) đầu ra sóng hình sin của biến tần, tôi đã tổng hợp một danh sách các tùy chọn tiết kiệm chi phí được lựa chọn kỹ lưỡng dành riêng cho kỹ sư nhúng, cân bằng giữa độ chính xác, tính năng và ngân sách. Tất cả các tùy chọn dưới đây đều xử lý được những thách thức đặc thù của biến tần như hài PWM và đầu ra tần số thay đổi.
Gợi ý nhanh theo Ngân sách & Trường hợp sử dụng
| Danh mục | Lựa chọn tốt nhất | Phạm vi giá | Ưu điểm nổi bật |
|---|---|---|---|
| Xách tay (Dùng tại hiện trường/Di động) | UNI-T UT283A+ | 250–350 USD | Một pha, THD lên đến hài thứ 51, ghi dữ liệu qua USB |
| Bàn (Phòng thí nghiệm/Phát triển) | GW Instek GPM-8213 | 600–800 USD | Dải thông 6kHz, 19 thông số điện, THDV/THDI |
| USB/Máy tính (Tự làm/Tự động hóa) | Virtins VT RTA-168C + Bộ chia điện áp | 300–400 USD | Định nghĩa bằng phần mềm, phân tích FFT, độ phân giải THD dưới 0,01% |
| Đa năng giá rẻ | UNI-T UTE9802+ | 300–400 USD | Màn hình 4 cửa sổ, đồng bộ PLL, độ chính xác 0,4% |
Gợi ý sản phẩm chi tiết
1. Máy phân tích chất lượng điện xách tay
UNI-T UT283A+ (Đã ngừng sản xuất, nhưng vẫn phổ biến hàng cũ)
- Giá: ~250 USD (mới), ~150 USD (cũ)
- Đo THD: 0,0%–99,9%, độ chính xác ±(1%+5 chữ số) (Vrms > 50V)
- Dải hài: Lên đến hài thứ 51 (bước 0,5 để tăng độ chính xác)
- Dải tần số: 40–400Hz (lý tưởng cho hầu hết biến tần)
- Tính năng chính: Ghi xu hướng/sự kiện, giao diện USB, ghi dữ liệu thẻ SD, hiển thị dạng sóng
- Phù hợp nhất với: Kiểm tra thực địa, hiệu chỉnh biến tần tại chỗ, khắc phục sự cố di động
UNI-T UT285C (Hỗ trợ ba pha)
- Giá: 350–450 USD
- Đo THD: Tương tự UT283A+
- Dải hài: Lên đến hài thứ 50
- Tính năng chính: Hiển thị dạng sóng điện áp/dòng điện 4 kênh, hệ số K máy biến áp, đo độ nhấp nháy ngắn hạn (PST)
- Phù hợp nhất với: Hệ thống biến tần ba pha, kiểm toán chất lượng điện, phân tích méo phức tạp
2. Máy đo công suất bàn có chức năng phân tích THD
GW Instek GPM-8213
- Giá: 600–800 USD
- Đo THD: THDV và THDI (độ méo hài tổng cho điện áp và dòng điện)
- Dải tần số: DC~6kHz (xử lý được nhiễu chuyển mạch PWM từ biến tần)
- Tính năng chính: Màn hình TFT LCD 4 inch, hiển thị 5 chữ số, 19 thông số điện, đo tích phân (W-h/A-h), đầu vào mặt trước/mặt sau gwinstek.com
- Độ chính xác: Điện áp/dòng điện: ±0,1%, Công suất: ±0,2%
- Phù hợp nhất với: Phát triển biến tần trong phòng thí nghiệm, kiểm tra sản xuất, xác nhận THD độ chính xác cao
UNI-T UTE9802+
- Giá: 300–400 USD
- Đo THD: Phân tích hài lên đến bậc 50
- Tính năng chính: Đồng bộ PLL (bắt hài chính xác), màn hình đa cửa sổ, tự động chọn dải đo, RS-232/RS-485 (Modbus/SCPI)
- Dải tần số: 40–400Hz
- Phù hợp nhất với: Kiểm tra phòng thí nghiệm tiết kiệm, tích hợp hệ thống nhúng, thiết lập kiểm tra tự động
3. Máy phân tích THD kết nối USB/Máy tính (Định nghĩa bằng phần mềm)
Virtins VT RTA-168C + Bộ chia điện áp tùy chỉnh
- Giá: VT RTA-168C (309,95 USD) + Bộ chia điện áp (50–100 USD)
- Đo THD: THD, THD+N, SINAD (xuống tới 0,001% nếu thiết lập đúng)
- Tính năng chính: Phân tích thời gian thực trên PC, FFT lên đến 1MHz, độ phân giải 24-bit, cập nhật phần mềm miễn phí
- Dải tần số: 10Hz–40kHz (bao gồm hài cơ bản và hài chuyển mạch của biến tần)
- Phù hợp nhất với: Người đam mê tự làm, kỹ sư nhúng, phân tích THD độ phân giải cao, trực quan hóa dữ liệu
Tùy chọn thay thế: Dùng dao động ký + Phần mềm phân tích công suất
- Giá: 0–829 USD (nếu bạn đã sở hữu dao động ký)
- Tùy chọn: Phần mềm UNI-T MSO5000HD-PWR (829 USD) hoặc phần mềm miễn phí như Siglent SDS-PWR
- Đo THD: Lên đến hài thứ 31 (tần số cơ bản 30Hz–450Hz)
- Tính năng chính: Ghi dạng sóng, phân tích FFT, các chỉ số chất lượng điện
- Phù hợp nhất với: Kỹ sư đã sở hữu dao động ký, muốn tận dụng tối đa thiết bị hiện có
4. Giải pháp chuyên dụng đo THD cho biến tần
TTi HA1600A Máy phân tích hài AC
- Giá: 400–500 USD
- Đo THD: THD-F (THD so với thành phần cơ bản)
- Tính năng chính: Hai cáp nguồn (nguồn tải độc lập), dòng RMS tối đa 16A, tần số cơ bản 50/60Hz với độ chính xác ±0,1Hz
- Phù hợp nhất với: Kiểm tra biến tần nối lưới, tuân thủ tiêu chuẩn THD của nhà cung cấp điện (<5% cho hầu hết ứng dụng)
Tiêu chí lựa chọn quan trọng khi đo THD biến tần
- Dải thông: Tối thiểu 2kHz (ưu tiên 5kHz trở lên) để bắt được các hài chuyển mạch PWM
- Bậc hài: Ít nhất thứ 31 (lý tưởng là 50 trở lên) để phân tích chính xác sóng hình sin ít méo
- Đồng bộ hóa: Tìm kiếm PLL hoặc FFT đồng bộ để xử lý tần số biến tần thay đổi
- Bảo vệ đầu vào: Tối thiểu CAT II 600V (ưu tiên CAT III) để an toàn khi đo đầu ra biến tần
- Độ chính xác: Độ chính xác THD ±1% hoặc tốt hơn để so sánh có ý nghĩa với tiêu chuẩn ngành
Gợi ý cuối cùng theo từng tình huống người dùng
-
Kỹ sư nhúng ngân sách eo hẹp:
- Lựa chọn tốt nhất: UNI-T UTE9802+ (300–400 USD)
- Tại sao?: Kết hợp độ chính xác kiểu bàn với mức giá phải chăng, hỗ trợ điều khiển từ xa qua Modbus/SCPI để kiểm tra tự động
-
Người tự làm/biết yêu thích xây dựng biến tần:
- Lựa chọn tốt nhất: Virtins VT RTA-168C + Bộ chia điện áp (350–400 USD)
- Tại sao?: Linh hoạt định nghĩa bằng phần mềm, phân tích độ phân giải cao và cập nhật phần mềm miễn phí
-
Kỹ sư phát triển biến tần chuyên nghiệp (Sản xuất/KCS):
- Lựa chọn tốt nhất: GW Instek GPM-8213 (600–800 USD)
- Tại sao?: Độ chính xác đạt chuẩn công nghiệp, dải thông rộng, nhiều thông số điện toàn diện và hiệu suất đáng tin cậy gwinstek.com
-
Kỹ thuật viên dịch vụ tại hiện trường:
- Lựa chọn tốt nhất: UNI-T UT283A+ (hàng cũ, 150–250 USD) hoặc UT285C (350–450 USD)
- Tại sao?: Di động, chắc chắn, dùng pin, được thiết kế riêng cho khắc phục sự cố tại chỗ UNI-T Meters
Tất cả các thiết bị được đề xuất đều cung cấp phép đo THD đáng tin cậy cho đầu ra sóng hình sin của biến tần, giúp bạn tối ưu hóa thiết kế về hiệu suất và đáp ứng các tiêu chuẩn chất lượng điện.
