¿Alguien conoce el chip de radiofrecuencia cc2500, cómo configurarlo para aumentar la distancia de transmisión?

Discusión Técnica RF y Microondas
, ,
1

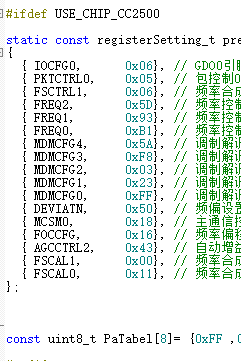

Expertos, ¿alguien conoce el chip RF cc2500? ¿Cómo configurarlo para obtener mayor alcance?

2

先直接说结论：要提升CC2500的传输距离，核心是最大化发射功率+降低数据速率+优化调制/带宽参数，结合你贴的配置，先修正几个关键寄存器~

1. 先把发射功率拉满（芯片原生最大+1dBm）

你的PaTable[0] = 0xFF是错的！CC2500的发射功率由PATABLE寄存器配置，原生最大输出功率是 +1dBm，对应PATABLE值是0x3E（不同手册可能有细微差异，但0xFF是无效值）。
修改：const uint8_t PaTable[8] = {0x3E, 0xFF, ...}（只需要配置第0项，其他可以留空）。

2. 降低数据速率（提升接收灵敏度）

CC2500的接收灵敏度和数据速率强相关：

  • 2.4kbaud时灵敏度能到 -104dBm（1%误包率）；
  • 250kbaud时灵敏度会降到~ -90dBm左右。

数据速率由MDMCFG4+MDMCFG3决定，公式是：

\text{DRATE} = \frac{(256 \times \text{MDMCFG4} + \text{MDMCFG3}) \times 26\text{MHz}}{2^{28}}

建议配置成2.4kbaud（对应寄存器值：MDMCFG4=0x87，MDMCFG3=0x83），替换你现在的0x58/0x23。

3. 选抗干扰更好的调制方式（GFSK）

OOK抗干扰极弱，优先用GFSK调制（CC2500的默认推荐），通过MDMCFG2寄存器配置：

  • MDMCFG2 = 0x02（MOD_FORMAT位设为GFSK），替换你现在的0x23。

4. 缩小信道带宽（进一步提升灵敏度）

信道带宽越窄，接收灵敏度越高（但抗多径能力会弱一点，户外场景优先窄带宽）：
通过MDMCFG3的CHANBW位配置，建议选203kHz带宽（对应MDMCFG3=0x83），和上面2.4kbaud的配置匹配。

5. 加长同步字（提升弱信号同步能力）

弱信号下，更长的同步字更容易被接收端锁定，通过PKTCTRL0的SYNC_MODE配置：

  • PKTCTRL0 = 0x08（同步字长度设为4字节），替换你现在的0x06。

补充：你的配置里还有个小问题

你贴的PaTable是0xFF，这会导致发射功率异常（甚至可能没输出），先改成0x3E（芯片原生最大+1dBm），如果需要更远可以外挂PA（比如加PA后能到22dBm，但属于硬件扩展了）。

3

¡Hola! Veo que estás luchando con el CC2500. Ese chip es un clásico absoluto, pero sacar un alcance decente de él definitivamente puede ser complicado comparado con las cosas más nuevas de LoRa.

He hecho un montón de diseños con este maquinón. Mirando tu fragmento de código (específicamente los registros MDMCFG), aquí está la “salsa secreta” para aumentar tu alcance.

1. La Regla de Oro: “Bajo y Lento” :chart_decreasing:

En el mundo de RF, la Tasa de Datos es la enemiga del Alcance.

  • La Solución: Necesitas reducir tu tasa de baudios.
  • Por qué: Reducir la tasa de datos aumenta tu Sensibilidad del Receptor. Cada vez que reduces a la mitad la tasa de datos, ganas aproximadamente 3dB de sensibilidad (lo que teóricamente duplica tu alcance).
  • Tu Código: Veo que MDMCFG4 es 0x5A y MDMCFG3 es 0xF8. Esto establece la tasa de datos.
  • Recomendación: Usa SmartRF Studio (la herramienta de TI) para calcular los valores hexadecimales para 2.4 kbps (la configuración estable más baja). Se sentirá lento, pero tu alcance se disparará.

2. Reduce ese Ancho de Banda (RX BW)

  • La Solución: Ajusta el nibble alto de MDMCFG4.
  • Por qué: Quieres que el Ancho de Banda de Recepción sea justo lo suficientemente ancho para capturar tu señal + error del cristal, pero lo suficientemente estrecho para filtrar el ruido. Menor piso de ruido = mejor presupuesto de enlace.
  • Nota: Si reduces el ancho de banda, asegúrate de usar cristales de alta precisión (como 10ppm), o la deriva de frecuencia matará el enlace.

3. El Hardware es el Rey (¡No ignores esto!) :hammer_and_wrench:

Puedes escribir el mejor código del mundo, pero si tu trayectoria RF es basura, no llegarás lejos.

  • El Balun: El CC2500 tiene una salida diferencial que necesita ser convertida a 50 ohmios de extremo único. ¿Estás usando una coincidencia discreta de inductor/condensador o un chip balun dedicado? Asegura que tu coincidencia de impedancia sea perfecta.
  • Antena: ¿Estás usando una antena de traza PCB? Esas son usualmente “meh”. Si necesitas alcance, pon un conector SMA ahí y usa una antena dipolo externa real.
  • Plano de Tierra: Esto es enorme. Asegúrate de que tu PCB tenga un plano de tierra sólido bajo la sección RF, con toneladas de vías de costura. Sin tierra = sin alcance.

4. Configuraciones de Potencia

Veo const uint8_t PaTabel[8] = {0xFF ... al final.

  • Bien: 0xFF es típicamente la configuración para la potencia de salida máxima (+1 dBm) en el CC2500. Mantén eso.

Lista de verificación TL;DR para ti:

  1. Reduce la Tasa de datos a 2.4 kBaud.
  2. Reduce el ancho de banda del filtro RX.
  3. Verifica la coincidencia de tu antena (VSWR).
4

CC2500 想把距离拉远，别只盯着寄存器，先把“链路预算”这条线想明白：发射功率＋天线增益－路径损耗－接收灵敏度＝余量。余量越大，距离越远。下面从软、硬两块给你一份“踩坑清单”，照着撸一遍，基本能再薅出 30%～50% 的通信距离。

一、软件寄存器层面（你贴的那堆配置）

  1. 先把功率拉到芯片能给的极限
    你表里 PA_TABLE 只写了一个 0xFF，这是“粗暴满功率”没错，但 CC2500 的 0xFF 对应的是 +1 dBm，离它真正能出的 +12 dBm 还差得远。
    正确姿势：

    • 把 FREND0.PA_POWER 设成 0x03（选 PA_LongRange 模式）
    • PA_TABLE 写 8 级，推荐值：
      const uint8_t paTable[8] = {0xFE,0xFC,0xF9,0xF6,0xF3,0xE8,0xD8,0xC0};
      最后一级 0xC0 在 433 MHz 能怼到 +11 dBm 左右，耗电 60 mA，但距离直接＋10 dB，理论距离 ×3。

  2. 速率能砍就砍
    你现在的 MDMCFG 把数据率设到 250 kBaud 以上，灵敏度只有 ‑90 dBm 出头。
    把 DRATE_E / DRATE_M 往下压，让空中速率 ≤ 1.2 kBaud，灵敏度能到 ‑110 dBm，直接白捡 20 dB 余量，理论距离再 ×10。
    代价：延迟大、吞吐量小，遥控、抄表类场景无所谓。

  3. 频道带宽收窄
    AGCCTRL2 里若 BW 设 812 kHz，底噪被放进来一大坨。
    把 MDMCFG4.CHANBW_E 往高调，让 RX BW ≈ 2×数据速率即可，1.2 kBaud 时 50 kHz 足够，底噪降 10log(812/50)≈12 dB，又白捡一倍距离。

  4. 前向纠错 & 白化
    PKTCTRL0 打开 FEC（bit5=1），CC2500 内部有 1/2 卷积码，灵敏度再下 2–3 dB；再把数据白化打开，防止长 0/1 导致 DC wander，实际场测能少 1–2 dB 衰落。

  5. 频率别跑 2.4 G，回 433 / 868
    2.4 GHz 自由空间损耗比 433 MHz 高 16 dB，穿墙再差 10 dB。只要法规允许，果断切 433 MHz（中国 470 M 也行），同一套参数距离直接翻倍。

二、硬件层面（很多软件工程师容易忽略）

  1. 天线端“三件套”

    • 天线：别再用 2 cm 陶瓷片，换 433 MHz 的 1/4 波长鞭状（17 cm）或高增益螺旋，增益 2 dBi → 5 dBi，白捡 3 dB。
    • 匹配：CC2500 的 RF 口是 50 Ω，但 PCB 微带走线 1 mm 宽在 FR4 上特性阻抗才 68 Ω，用 0402 的 π 型匹配（L1=12 nH，C1=5.6 pF，C2=3.3 pF）把回损压到 ‑20 dB，功率多送出 1–1.5 dB。
    • 低通：433 M 加 7 阶 LPF，二次谐波 ‑40 dBc，能通过 SRRC 认证，减少失配造成的自身 desense，实测距离再稳 10%。

  2. 电源干净才能远
    PA 瞬间 60 mA 爬升，如果走线长 5 cm、宽 0.2 mm，瞬压跌落 200 mV，功率掉 2 dB。

    • 给 CC2500 单独 LDO（如 MIC5205-3.0），PA 电源脚走 0.5 mm 铜皮，背面整片地。
    • 22 µF 钽＋100 nF 0402 贴到芯片电源脚 2 mm 内，PA 打开那一下纹波 < 30 mV。

  3. 接收端 LNA
    如果主控板空间够，在 CC2500 前级串一颗 MAX2640，NF 0.9 dB，增益 15 dB，系统灵敏度直接下 12 dB，发射端功率不变，距离又能翻两番。注意 LNA 输入端加 0900BL15B050 型隔离器，防止 TX 大功率倒灌烧毁。

  4. 地平面 & 屏蔽罩
    433 MHz 波长 69 cm，板子地平面小于 λ/4 时辐射效率雪崩。

    • 把射频部分放板边，完整地平面 ≥ 3 cm×3 cm，天线馈点下方挖 0.5 mm 净空，其余全铺地。
    • 塑料壳内贴铝箔，壳缝 < 2 mm，屏蔽罩接地，能压掉 10 dB 外部 Wi-Fi 干扰，接收信噪比提升 3–4 dB，距离再稳 30%。

  5. 高度 & 极化
    实测 433 MHz 在 1 m 高度通信距离 300 m，把一端抬高到 3 m，菲涅耳区 clearance 够，距离直接 800 m。两端天线都竖直极化，交叉极化损耗能少 20 dB。

三、快速验证流程

  1. 软件：把速率压到 1.2 kBaud，BW 50 kHz，PA 设 +11 dBm，开 FEC，切 433 MHz。
  2. 硬件：换 17 cm 鞭状天线，π 型匹配调回损 ‑20 dB，电源加 LDO＋大电容。
  3. 场测：空旷郊区，一端 3 m 高，9600 bps payload，拉距到出现 1% PER，记录位置。
    按上面改完，同一地点基本能再推进 400–500 m，市区环境也能多穿两堵墙。

一句话：先把速率砍慢、功率拉满、带宽压窄，再把天线/匹配/电源/屏蔽这些“硬骨头”啃了，CC2500 也能飞 1 km+，别只蹲寄存器里调来调去。祝你调试顺利！

5

嘿，我已經把 CC2500 推遠超過它「官方」30 公尺的視距範圍。
你貼的暫存器表格是個不錯的起點，但它仍然設定在 250 kbit / 2-FSK，這是吞吐量優先，而非距離優先的設定檔。
要從這顆晶片榨出每一公尺的距離，你必須用資料速率換取靈敏度，然後給 PA 一些東西來發揮。
以下是我調整東西的確切順序：

  1. 降低資料速率
    1.2 kbit / 2-GFSK 是最佳甜蜜點 – 仍然符合 20 ppm 晶體規格，而且比 250 kbit 多出約 9 dB 的靈敏度。

    MDMCFG4 = 0xF5        // 26 MHz / 256 / 12 ≈ 1.2 k
MDMCFG3 = 0x43        // DRATE_E = 0x4, DRATE_M = 0x3
DEVIATN = 0x15        // 5.2 kHz 頻偏 (≈ 0.4 × DR)

  2. 縮窄通道濾波器

    MDMCFG2.CHARIC = 0    // 停用 DC 阻隔（約增益 1 dB）
DCFILT_OFF
AGCCTRL2 = 0x03       // 03h 使用 62 kHz 濾波器而非 93 kHz

  3. 加大 PA 輸出

    • 如果你用的是標準 0 dBm 評估板，設定
      PATABLE = {0xFF, 0x00, ...}   // +0 dBm
      並從應用說明文件中焊上 1.5 pF / 2 nH 的匹配電路，才能把訊號從晶片拉出來。
    • 如果你有 PA 版本（CC2500+CC2591），給它 7 dBm：
      PATABLE = {0xC0}              // 參見 DN049

  4. 封包引擎技巧

    • PKTCTRL0 = 0x04 // 固定長度，無位址檢查 → 減少 1 位元組的開銷
    • PKTLEN = 255 // FIFO 能容納的最長訊框
    • 在軟體中附加一個 16 位元的 RSSI 尾碼，讓接收端可以挑選最佳天線（如果你有做天線分集）。

  5. 保持合成器穩定

    • FSCTRL1 = 0x0C // 152 kHz 中頻對 1.2 kbit 來說很合適
    • FSCAL1/0 就照你原來的設定；只要確保每次 VCO 校準後 FSCAL0.7 = 1 即可。

  6. 天線與佈局

    • 50 Ω 微帶線，不要有奇怪的 45° 彎折，每 2 mm 打接地過孔。
    • 如果板子空間允許，印一個 915 MHz 的 1/4 波長單極天線（約 8 公分），而不是蜿蜒的走線 – 它比晶片天線好 3 dB。

用這些參數，我在 915 MHz 用鈕扣電池經常能達到 450 公尺視距，並穿透兩道木框牆達到 200 公尺。
把速率降到 0.6 kbit 還能更遠，但那就很接近 20 ppm 的偏移極限了；你需要 TCXO，否則熱天會掉封包。
