Tránh mua một loại mạch phát triển ESP32S3 trên Taobao, tín hiệu WiFi rất yếu, nghi ngờ không thực hiện phối hợp trở kháng

Giao lưu Ngành nghề Đánh Giá & Tháo Rời Sản Phẩm
, ,
1

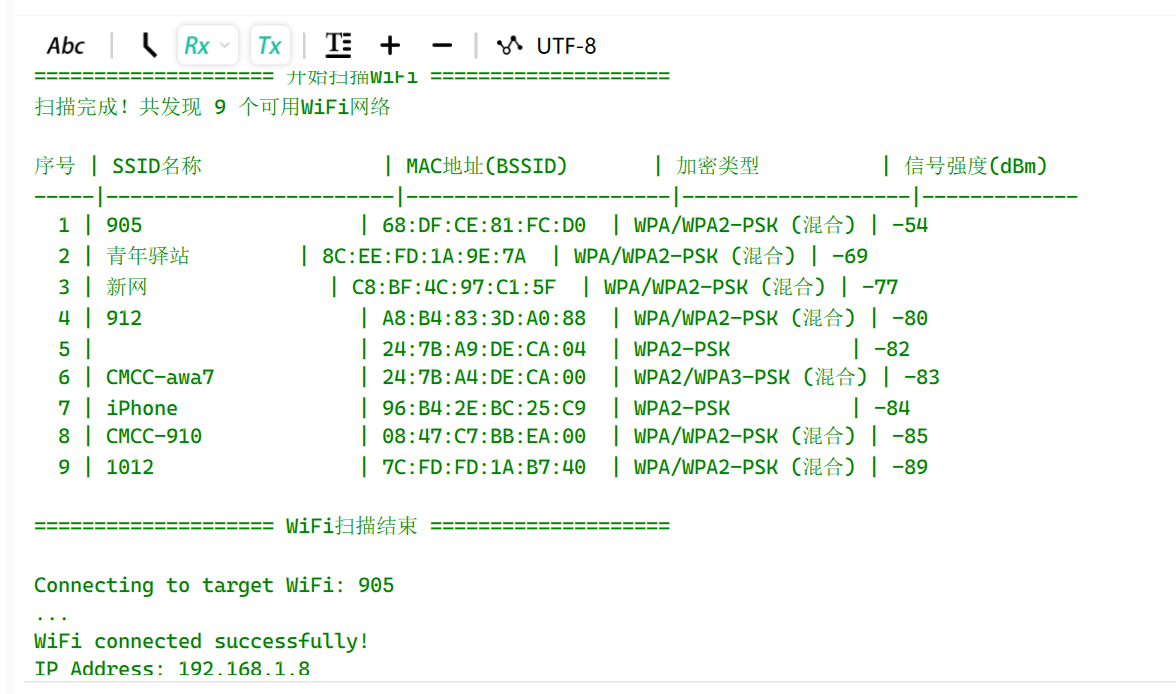

Trước tiên hãy xem biểu hiện bình thường, đây là bản mạch phát triển ESP32-S3 của LCSC, tín hiệu WiFi kênh 905 có cường độ -54dBm.

1176×694 117 KB

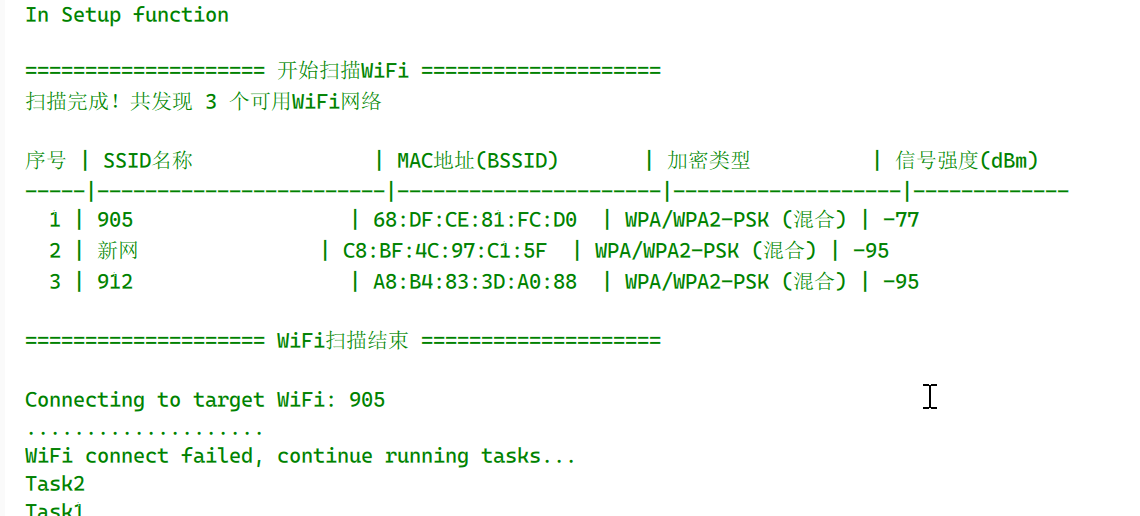

Tiếp theo là bản mạch ESP32-S3 mua trên Taobao, ở cùng vị trí đó, tín hiệu WiFi kênh 905 chỉ đạt -77dBm, không thể kết nối được WiFi.

1140×516 66.8 KB

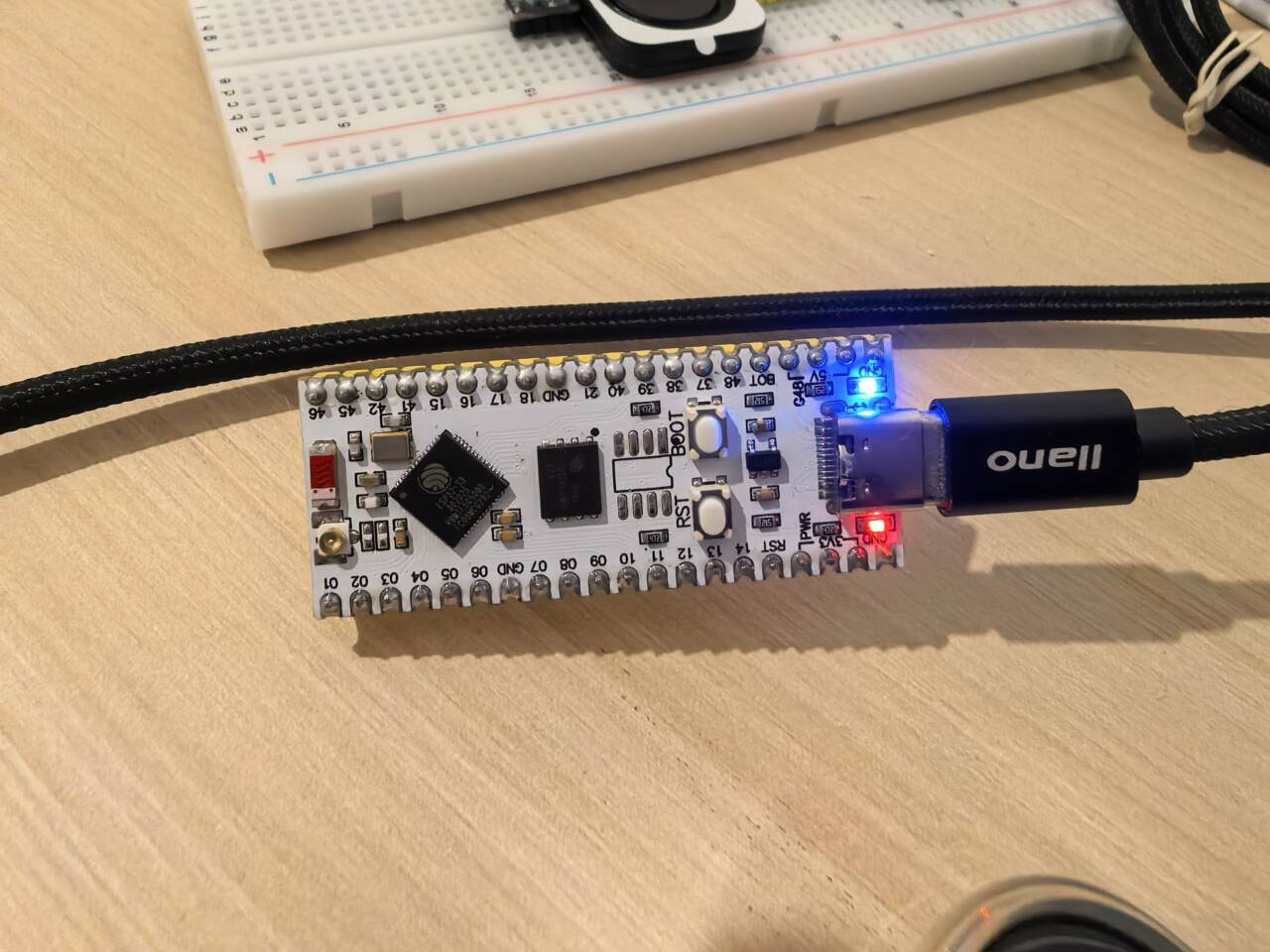

Chính là mẫu như trong hình dưới đây. Tôi đã mua 3 chiếc cùng loại này từ 3 cửa hàng khác nhau trên Taobao (tại sao vẫn kiên trì mua mẫu này? Vì chiều rộng của bản mạch này vừa với ổ cắm breadboard, còn các loại khác đều rộng hơn nên không cắm vào breadboard được. Bản mạch của LCSC thì dùng được với breadboard nhưng giá gốc 35 tệ hơi đắt, phải đăng bài trên Moments để xin like mới được giảm xuống 19,9 tệ; còn mẫu trên Taobao này tôi mua với giá 25 tệ). Tất cả các bản mạch đều cho kết quả tín hiệu tương tự như vậy. Có vẻ chúng đều sử dụng một phương án mã nguồn mở nào đó, không thực hiện phối hợp trở kháng. Tất cả đều dùng chip ESP32-S3R8 và anten gốm (không phải do anten, vì bản mạch LCSC cũng dùng anten gốm nhưng lại có tín hiệu tốt).

1280×960 181 KB

:play_button: Nhóm trao đổi kỹ thuật điện tử/vi điều khiển trên QQ: 2169025065

Các bài viết đề xuất đọc thêm

2

Thêm một điểm nữa, mẫu bo mạch này trên Taobao có một vấn đề khác, đó là firmware xuất xưởng dường như có lỗi, khi cấp điện sẽ liên tục reset khởi động lại. Chỉ khi nhấn giữ phím BOOT, sau đó cấp điện rồi nạp chương trình của mình vào thì mới trở lại bình thường. Tôi đã mua ba chiếc từ ba nhà bán khác nhau và đều gặp vấn đề này!

3

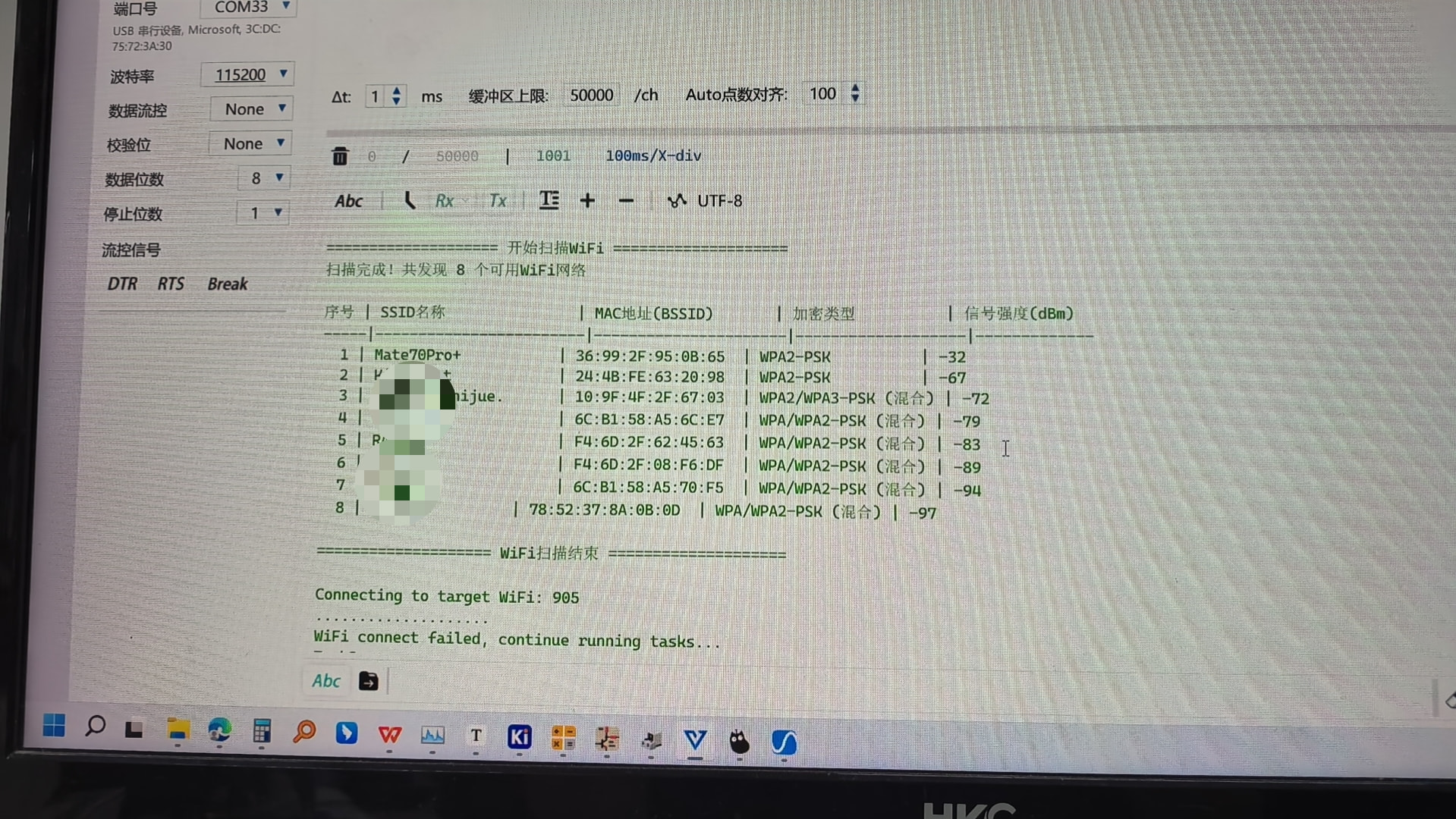

Thử thay đổi ăng-ten, không có sự thay đổi rõ rệt. Sau đó thay cuộn cảm trong mạch dạng π của ăng-ten thành loại 2,2 nH, tín hiệu cải thiện đáng kể, tuy nhiên vẫn còn hơi kém. Dù vậy, đã tốt hơn nhiều so với trước đây; hiện tại mức tín hiệu WiFi tại công ty đạt -67 dBm, nhưng vẫn còn chưa lý tưởng (trước đây tôi từng làm một bản mạch khác tại công ty sử dụng cùng loại ăng-ten gốm này và đạt mức -55 dBm).

wx_camera_1769066694022
wx_camera_17690666940221919×1080 583 KB

IMG_20260122_153941
IMG_20260122_1539414320×5760 2.52 MB

4

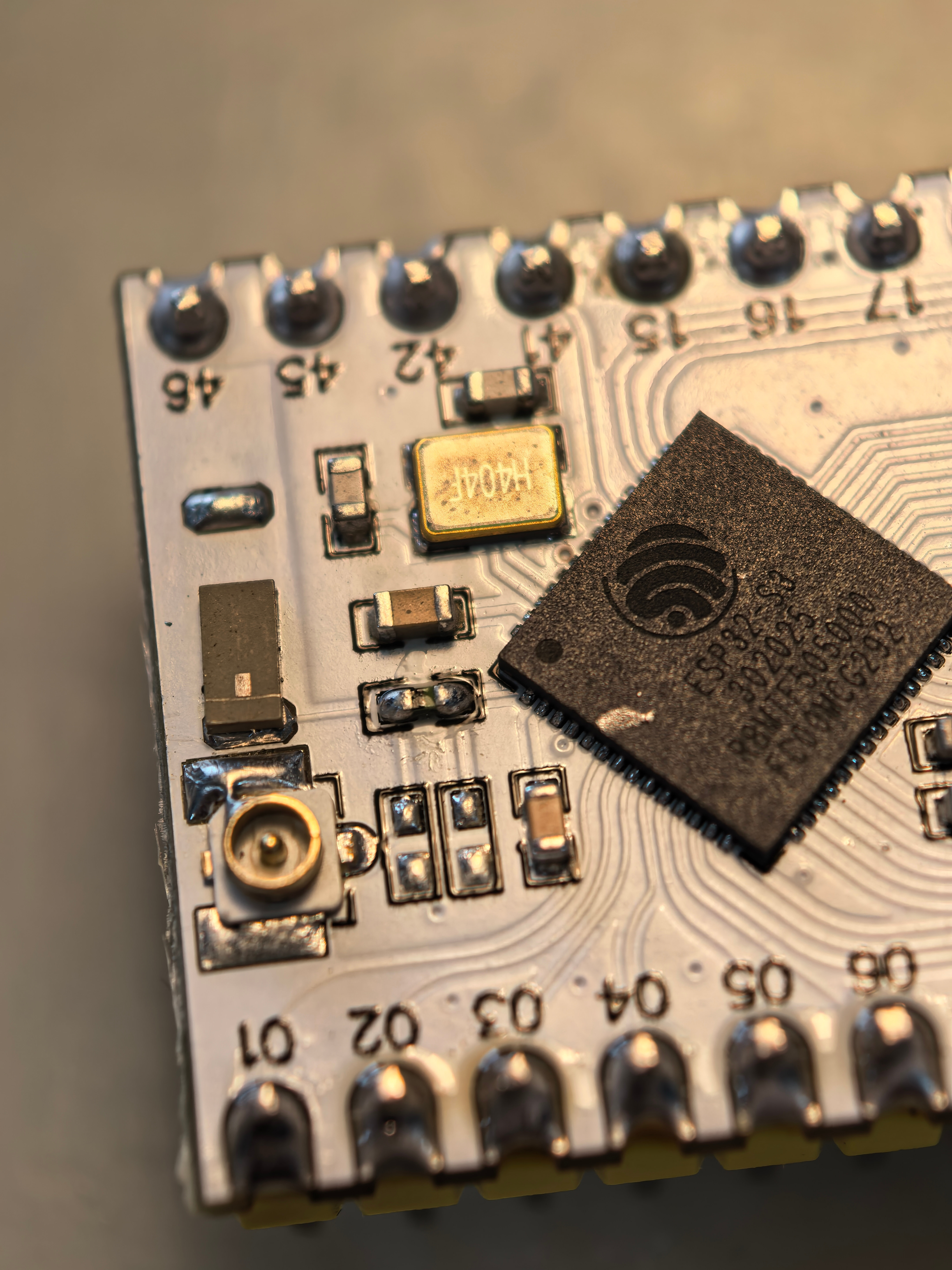

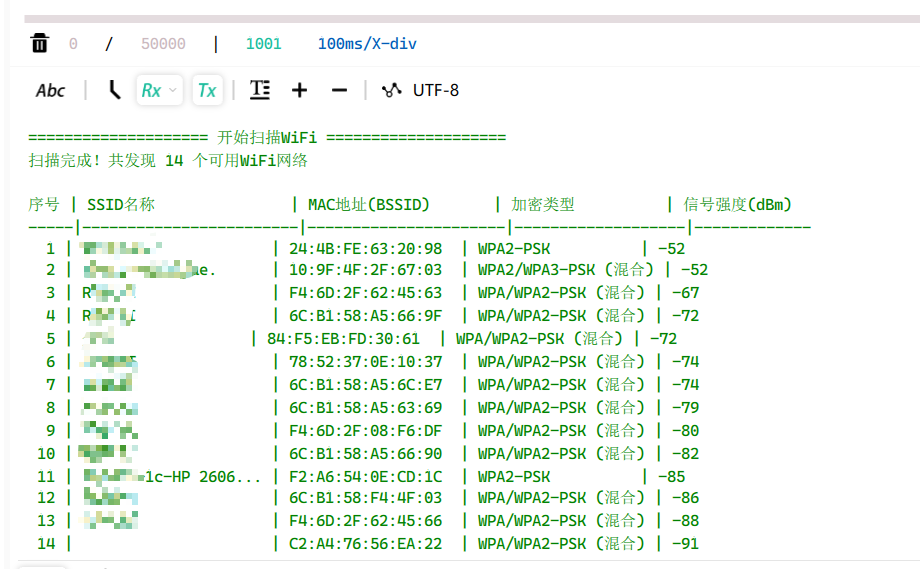

Trời ơi, vừa mới phát hiện ra là ăng-ten gốm và chân cắm IPEX của nó lại được mắc song song trực tiếp với nhau, chứ không dùng các pad hàn trống để tách riêng ra làm lựa chọn (bình thường người ta đều làm như vậy). Khi cắm ăng-ten ngoài vào, cùng một tín hiệu WiFi lập tức tăng từ -67dBm lên -52dBm, thật quá vô lý.

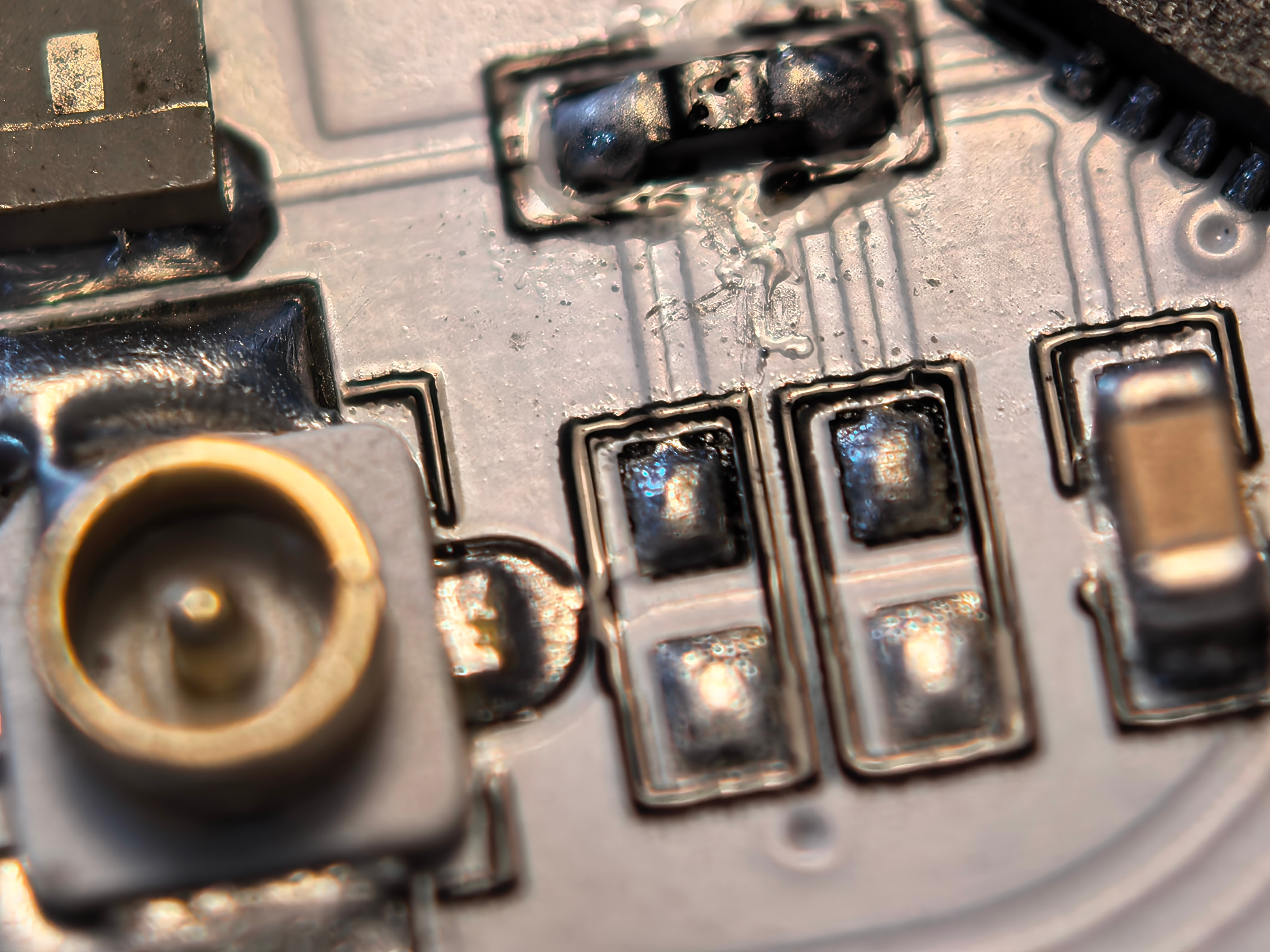

Hơn nữa, cách bố trí linh kiện và đi dây của mạch hình π cũng rất bất hợp lý.

64d54edf455d4ea6a9bb20b8095149c6
64d54edf455d4ea6a9bb20b8095149c6920×569 101 KB

IMG_20260122_155503
IMG_20260122_1555034096×3072 1.52 MB

5

Cắm ăng-ten ngoài nhưng vẫn không kết nối được WiFi, tạo điểm truy cập (AP) nhưng điện thoại cũng không dò được tín hiệu (cùng mã nguồn và mạch do LCSC sản xuất thì không có vấn đề gì), nghi ngờ do trở kháng không liên tục khiến toàn bộ tín hiệu phát ra bị phản xạ ngược trở lại, hoặc phần phát RF bị hỏng do tín hiệu phản xạ…

Thiết kế như thế này mà cũng có thể sản xuất hàng loạt để bán, thế giới thật đúng là một gánh hát tạp kỹ khổng lồ…

6

Thiết kế này hơi quá đáng một chút :rofl:

8

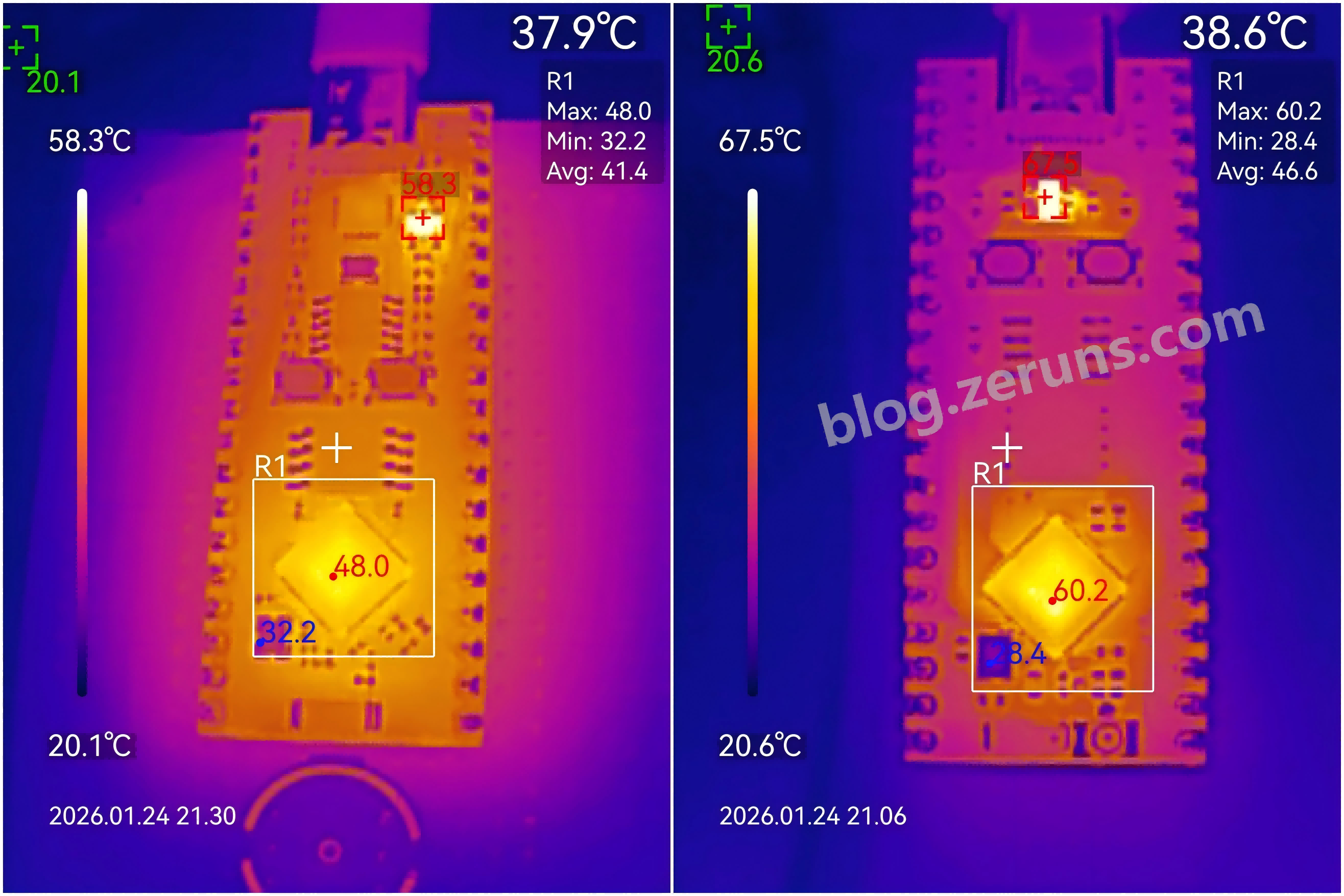

Xin bổ sung thêm, chip ESP32S3 trên bản mạch này tỏa nhiệt lớn hơn một chút so với bản mạch bình thường. Hình ảnh nhiệt dưới đây là hình chụp sau khi hai bản mạch hoạt động ở chế độ AP (điểm truy cập WiFi) trong 5 phút. Bản mạch bên trái là của LCSC, nhiệt độ chip ESP là 48℃; bản mạch bên phải là mẫu mua trên Taobao, nhiệt độ chip ESP lên tới 60,2℃, rõ ràng cao hơn nhiều. Có thể phần radio tần số đã có vấn đề, dẫn đến tiêu thụ điện năng cũng tăng thêm khoảng 0,4W.

Hình ảnh nhiệt ESP32S3
Hình ảnh nhiệt ESP32S32632×1755 877 KB
