【오픈소스】 SC8703 기반 부스트/벅(Buck-Boost) DCDC 가변 전원, 전압 및 전류 조절 가능, PD 고속 충전 입력 지원

SC8703 칩 기반의 벅-부스트(Buck-Boost) 승강압 DC/DC 전원 모듈을 오픈소스로 공개합니다. 입력 전압 최대 36V, 입력/출력 전류 최대 10A, 스위칭 주파수 600kHz, 출력 전압 조절 가능, 출력 전류는 정전류(CC) 조절 가능, 최대 변환 효율 95%, 입력/출력 인터페이스는 XT30, Type-C 포트 탑재, PD 고속 충전 입력 지원, 최대 28V까지 유도 가능.


설계 사양

항목
입력 전압 범위 2.7V ~ 36V
출력 전압 범위 1.21V ~ 36V
최대 입력/출력 전류 10A
출력 정전류 조절 범위 0.58A ~ 10A
스위칭 주파수 600kHz
PCB 크기 79.6 x 47 mm

벅-부스트 전원 제어기 칩은 SC8703이며, 고속 충전 프로토콜 칩은 CH224Q입니다.


재제작 안내

  1. 본 프로젝트는 KiCAD로 설계되었습니다. 릭창(LCSC) 오픈소스 플랫폼의 EDA 프로젝트는 KiCAD 파일에서 가져온 것이므로 약간의 문제가 있을 수 있습니다. 재제작 시에는 제가 제공하는 Gerber 파일을 사용해 PCB를 제작하시기를 권장합니다.
  2. 프로젝트는 Gitee, 릭창 오픈하드웨어 플랫폼, 화추(Huaqiu) 오픈하드웨어 커뮤니티에 공개되어 있으며, 관련 자료 및 링크는 본문 하단에 있습니다. 제공 자료에는 KiCAD 프로젝트 파일, Gerber 제판 파일, 상세 BOM 표(부품 구매 링크 및 가격 포함), 상층 및 하층 통합 스텐실 파일, 실장 실선도, 상호작용형 BOM 표(납땜 보조용), 사용된 칩의 데이터시트, PCBA 및 외함 3D 모델 등이 포함됩니다.
  3. 외함은 타오바오에서 구매한 완제품 알루미늄 케이스이며, 구매 링크는 BOM 표에 기재되어 있습니다. 전면 및 후면 패널은 직접 3D 프린팅한 것으로, 3D 프린팅용 3mf 모델 파일은 자료에 포함되어 있습니다.
  4. MOSFET은 서멀 패드(실리콘 젤 패드)를 통해 외함과 접촉하여 열을 방출해야 합니다!
  5. 방열 없이 사용 시, 권장 작업 전류는 5A 이하입니다!
  6. Type-C 입력과 XT30 입력 인터페이스는 병렬로 연결되어 있으므로 동시에 사용하지 마십시오!

소량 부품 비용은 약 30위안/세트(기판 및 외함 미포함)이며, 주요 비용은 SC8703 칩으로, 개당 약 9위안입니다.

:play_button: 프로젝트 동영상 데모: https://www.bilibili.com/video/BV1mMfPBzEXH/
:play_button: 전자/마이크로컨트롤러 기술 교류 QQ 그룹: 2169025065
:play_button: eeClub - 전자 엔지니어 커뮤니티: https://bbs.eeclub.top/


실물 사진


납땜 과정

제가 제공하는 스텐실 파일을 사용해 타오바오에서 10x10 크기의 스텐실을 제작하면 약 15위안입니다. 이후 3D 프린터로 납 페이스트 도포용 클램프를 제작하여 스텐실과 PCB를 정확히 고정한 후 납 페이스트를 도포합니다. 그 후 상호작용형 BOM 표를 참고하여 부품을 정확히 배치하고, 히팅 플레이트나 리플로우 오븐에 올려 납땜을 완료합니다. 하층 부품을 먼저 실장한 후 상층 부품을 실장하는 것을 권장합니다.






테스트

전원 인가 테스트: 입력 12V, 출력 24V, 무부하 소비 전력 약 0.37W.

Type-C 입력 테스트: 65W PD 충전기 사용, 20V 유도 성공.

변환 효율 테스트

睿登(Ruideng) RD6012P 디지털 제어 전원 간단 개봉 리뷰: https://blog.zeruns.com/archives/740.html


측정된 최대 변환 효율: 95.45%

입력 전압(V) 입력 전류(A) 입력 전력(W) 출력 전압(V) 출력 전류(A) 출력 전력(W) 변환 효율(%)
35.999 0.752 27.071 24.130 1.000 24.130 89.14%
35.999 6.699 241.157 23.954 9.600 229.955 95.35%
5.000 9.063 45.315 24.028 1.500 36.042 79.54%
5.000 8.520 42.600 12.054 3.000 36.162 84.89%
12.000 4.382 52.584 5.230 9.000 47.070 89.51%
11.999 8.753 105.027 24.048 4.000 96.192 91.59%
5.000 9.803 49.015 19.990 2.000 39.980 81.57%
5.000 5.063 25.315 21.116 1.000 21.116 83.41%
11.999 6.705 80.453 35.477 2.000 70.954 88.19%
35.999 3.459 124.521 11.998 9.510 114.097 91.63%
35.999 1.839 66.202 12.023 5.000 60.116 90.81%
35.999 9.288 334.359 35.460 9.000 319.141 95.45%

MOS 드라이브 파형

입력측(Buck 부분) 상단 MOSFET 게이트-그라운드 파형: 스위칭 주파수 607kHz, 주기 약 1.65μs, 밀러 플랫폼 지속 시간 약 20ns, 정상이며 드라이브 파형이 깨끗하고 리드진동(ringing) 없음, 과충전(overshoot) 매우 작음.


출력측(Boost 부분) 상단 MOSFET 게이트-그라운드 파형: 스위칭 주파수 607kHz, 주기 약 1.65μs, MOSFET 켜질 때 과충전 및 리드진동 발생. 드라이브 라우팅이 부적절하기 때문으로 추정됩니다.


리플 테스트

프원(RIGOL) DHO914S 오실로스코프 간단 개봉 리뷰: https://blog.zeruns.com/archives/764.html

입력 12V, 출력 24V 무부하 시, 리플 피크-피크 약 60mV 측정.


입력 12V, 출력 24V/2A 부하 시, 리플 피크-피크 약 200mV 측정.


입력 24V, 출력 5V 무부하 시, 리플 피크-피크 약 16mV 측정.


입력 24V, 출력 5V/2A 부하 시, 리플 피크-피크 약 35mV 측정.


발열 상태 열화상 이미지

방열 없이 입력 36V, 출력 24V/9.5A 조건에서 MOSFET 온도는 5초 만에 100℃ 이상으로 상승합니다. 아래쪽 열화상 이미지:

정면 열화상 이미지, SC8703 칩 온도 70℃ 이상.

알루미늄 외함 장착 후 열화상 이미지. 알루미늄 표면 반사로 인해 측정에 방해되지 않도록 중앙에 테이프를 부착했습니다. MOSFET이 접촉하는 면의 최고 온도는 약 53℃입니다.


자료 다운로드 링크

제공 자료: KiCAD 프로젝트 파일, Gerber 제판 파일, 상세 BOM 표(부품 구매 링크 및 가격 포함), 상층 및 하층 통합 스텐실 파일, 실장 실선도, 상호작용형 BOM 표(납땜 보조용), 사용된 칩의 데이터시트, PCBA 및 외함 3D 모델 등


추천 오픈소스 프로젝트


추천 읽기 자료

2개의 좋아요

좋은 프로젝트네요 :+1:

매우 훌륭하고 간결한 프로젝트네요. 제작자님께 감사드립니다. 한 가지 질문이 있는데, 원리도상 CH224Q 칩은 28V 유도 전압으로 설정되어 있는데, 테스트 시 왜 20V가 유도되는지 알려주실 수 있나요?

최대誘導 전압은 28V이지만, 반드시 28V가 유도되는 것은 아니며 이는 충전기의 지원 여부에 따라 달라집니다. 일반적으로 100W/65W PD 충전기의 최대 출력 전압은 20V입니다.
또한 140W 충전기는 두 가지 종류가 있는데, 하나는 수정된 PD 프로토콜로 20V 7A를 구현한 것이고, 다른 하나는 표준 PD 프로토콜인 28V 5A입니다.

1개의 좋아요

네네, 음음, 알겠습니다. 감사합니다.

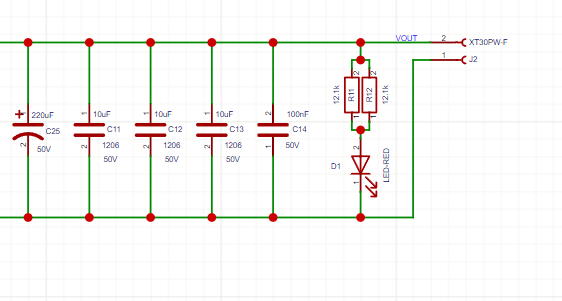

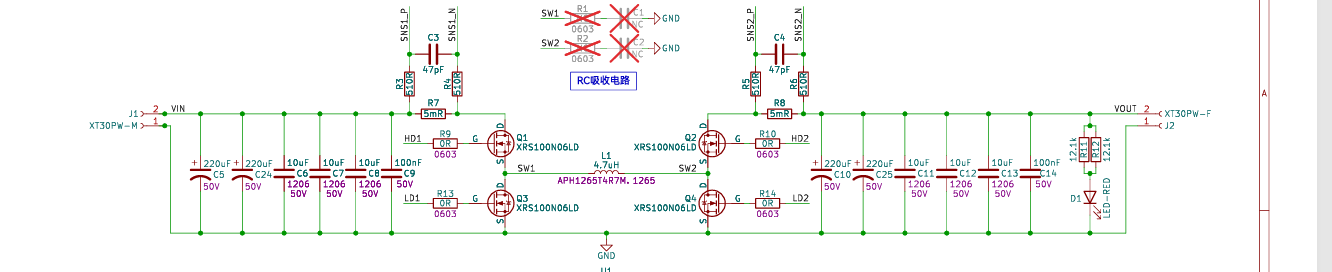

대가님께 여쭤봅니다. 회로도에 있는 R11과 R12는 부하 저항인데, 무부하 테스트 시에는 이 두 저항을 납땜하지 않나요?

이것은 LED의 전류 제한 저항입니다. 전원 표시등이 필요 없으면 납땜하지 않아도 됩니다.

네, 알겠습니다. 그런데 한 가지 잘 이해되지 않는 부분이 있는데, 부하는 어디에 연결해야 하나요? VOUT 출력을 바로 부하에 연결하면 되나요?

맞아요, Vout 출력에 부하를 연결할 수 있어요. XT30 인터페이스는 다른 타입으로 변환할 수 있어요.

좋아요, 이해했습니다

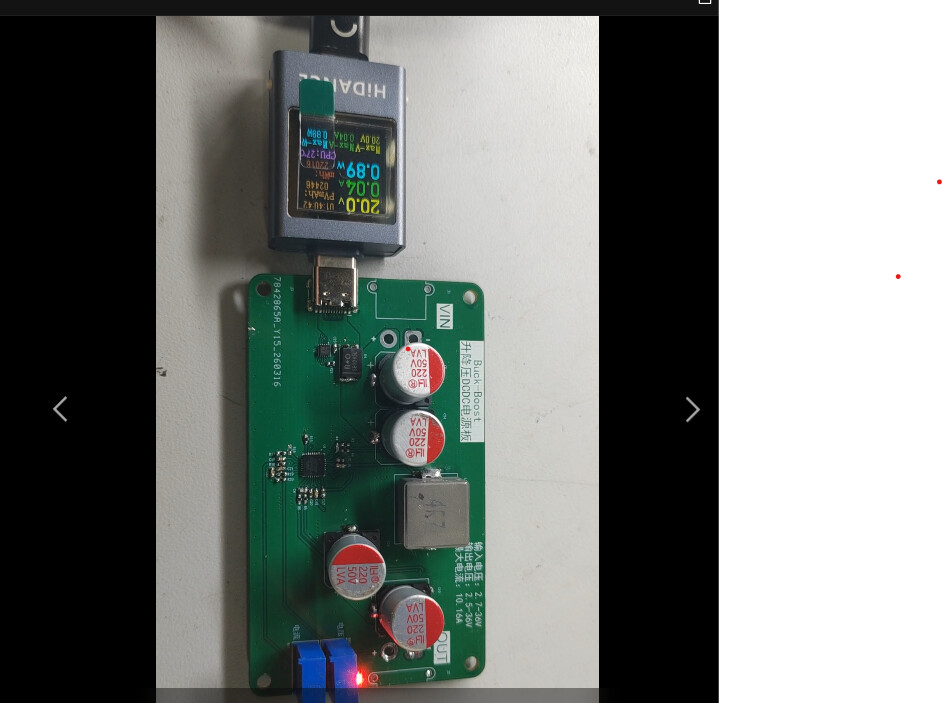

작성자님, 왜 PD 충전 포트로 전원을 공급하면 거의 전류가 없는 건가요? 입력 전압은 정상적으로 20V이고 출력은 24V인데, 블로거가 테스트한 것처럼 출력 전압이 12V가 나오지 않네요.

사진을 보면 0.04A의 전류가 입력되고 있는데, 이를 전류가 없다고 하는 것은 잘못입니다. 이것은 무부하 상태의 공전류(공회전 전류)이며, 출력단에는 아무런 부하도 연결되어 있지 않고, 출력 단자조차 납땜하지 않은 채로 비어 있습니다!

이 설계는 출력 전압을 조정할 수 있으며, 가변저항기(포텐셔미터)를 조절하면 됩니다.

회로 기초를 배운 적이 있습니까? DCDC 전원이 무엇인지, 전원 장치의 용도가 무엇인지 알고 있습니까?
