大佬们，关于用这个UCC21520半桥模块做成Boost电路的问题

技术讨论 电力电子 / Power Electronics
, , , ,
1

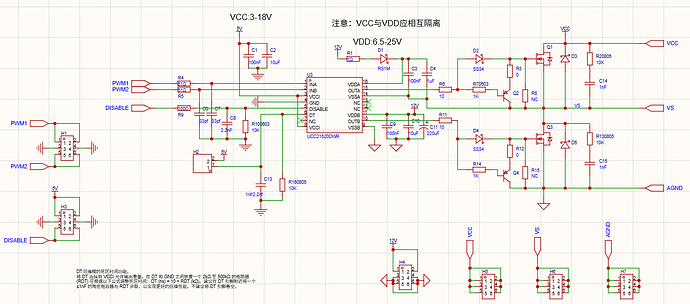

image1345×594 101 KB

原理图如上，我在VS端口接了5V串联一个470u电感（低压端），然后在VCC端接并联的1000u电容和1k电阻，PWMA和PWMB端口接入单片机给的带死区的PWM信号（目前只是50%占空比，没有反馈），现在VCC处只有4.6V左右的输出电压（猜测是只有肖特基二极管的压降），且PWMA和PWMB就算没有信号也是这个输出。求大佬们帮忙给一下可以改的方向 :sob:

2

现在应该是上下管一直都没有导通信号，所以只有一直流上管并联的肖特基

3

12V接了吗？UCC21520是隔离驱动，两个通道的输出都是要接独立电源的

这是另一篇关于UCC21520问题的帖子：https://bbs.eeclub.top/t/topic/284/2

4

兄弟，你这现象百分百是管子根本没动作，电流直接走上管的体二极管（或者你并联的肖特基）续流过去了。输入5V减去二极管压降刚好就是你测到的4.6V左右。

建议你按下面这几步查一下：

  1. 12V辅助电源供电了吗？ 看你的图里，VDDB是需要独立的12V供电的。如果没有这12V，驱动芯片会处于UVLO（欠压锁定）状态，单片机给再多PWM信号芯片也会直接无视。

  2. DISABLE引脚状态： 虽然原理图上有R10（10k）下拉，但最好用万用表实测一下UCC21520第5脚，确保它是确确实实的0V。如果悬空或者被干扰拉高，芯片是不会输出的。

  3. 先查下管： Boost升压全靠下管（Q3）导通给电感储能，下管不通，一切白搭。先别管上管，拿示波器直接测Q3的G极，看看有没有方波。

5

连个示波器波形图都没有怎么给你看病……盲猜几个常见坑吧：

第一，共地问题。你的PWM信号是从单片机出来的，单片机的GND和驱动芯片的输入侧地（第4脚GND）连上了没？光耦或者隔离芯片两边的地没处理好，信号根本进不去。 第二，自举电路的死结。用半桥驱动做Boost，上管的自举电容（C3和C4）是靠下管导通时把VS拉到地来进行充电的。如果你下管因为某种原因（比如驱动端VDD没电、快速关断电路焊反了）没打开，上管的VDDA就永远充不到电，上管也就永远打不开。

思路很简单：断开主电路的5V输入，只给控制板和驱动板上电，拿探头去戳芯片第11脚（OUTB），必须先在这里看到50%占空比的方波再往下搞。

6

嘿，兄弟，典型的栅极驱动器问题！如果即使你没有施加 PWM，输出也停留在 4.6V，那就说明电路只是在像一根被动导线一样工作，而低侧 FET 没有履行它为电感器充电的职责。

在你的板子上快速检查这几项：

  • UVLO（欠压锁定）： 你真的给 VDDB 引脚提供了 12V 吗？如果次级侧供电电压缺失或低于阈值，UCC21520 会完全忽略你的 MCU 信号。

  • DISABLE 引脚： 用万用表直接在 IC 上测量第 5 脚。即使你有 R10 做下拉，也要确保它稳稳地处于 0V。

  • 逻辑电平： 你的 MCU 输出的是 3.3V 还是 5V 逻辑？确保它满足驱动器的 V_IH（输入高电平阈值）。

拿示波器检查一下 OUTB 引脚（第 11 脚）。在看到低侧栅极上干净利落的方波之前，先别管高侧或 5V 主电源！

7

下管打不开，现在单片机不接的时候，能测到在输出PWM波，但是一接上这个PWMA和PWMB之后，PWM波就没了，变成了几百毫伏的乱码 :sob: 佬你要看什么波形

8

下管打不开，现在单片机不接的时候，能测到在输出PWM波，但是一接上这个PWMA和PWMB之后，PWM波就没了，变成了几百毫伏的乱码 :sob:

9

佬，之前没做过独立电源，独立电源的意思是接地是分开接两个地吗？可以给AGND和GND之间接个电阻吗？

10

测到的输出波形是什么样的，发图！
还有单片机输出的PWM波形也都测一下发图！
半桥驱动的输入和输出波形都测一下发图！
还有你实物图，怎么接的，也拍一下！
没有图又讲不清很难分析！

11

先纠正两个概念：

1. “独立电源” ≠ “所有地都要分开”
UCC21520 内部已经把输入侧（GND）和输出低端侧（VSSB）隔离了。外部你需要做的是：

  • GND → 接你的单片机信号地
  • VSSB → 接你的功率地 AGND
  • VDDA 需要隔离电源，因为 VSSA 接 VS（开关节点，0V↔Vout 跳变），普通非隔离电源扛不住。

2. AGND 和 GND 不能接电阻
功率地和信号地如果要共存，必须在一个点低阻抗短接（通常在输入滤波电容的负极）。接电阻会把开关电流的纹波电压（ΔV = L×dI/dt）变成信号地的噪声，导致你的 PWM 参考地乱跳，驱动波形畸变。

你现在现象的直接原因：
“不接单片机有 PWM，接上就没” → 单片机接入后，PWM 信号线的参考地丢失了。大概率是单片机开发板和 UCC21520 板子之间的地线没连。你飞一根粗杜邦线把两边 GND 连起来，现象应该立刻消失。

如果飞了线还是几百毫伏，检查：

  • 单片机 PWM 是不是推挽输出？
  • 单片机 IO 是 3.3V 还是 5V？3.3V 推 UCC21520（VCCI=5V）是临界电平，最好统一成 3.3V 供电或加电平转换。
12

信号一接上就被拉成几百毫伏，重点查这三个极易踩坑的地方：

  1. 检查 C6/C7 电容贴错没有： 看你原理图上标的是 33pF，赶紧确认一下实际贴片是不是误贴成了 104（100nF）甚至 1uF？如果按成了大电容，高频 PWM 会被直接作为交流短路到地。

  2. 驱动芯片输入脚（INA/INB）击穿： 拔掉单片机连线，断电，用万用表二极管档测芯片第 1、2 脚对第 4 脚（GND）的压降。如果正反向都是零点几伏或者短路，说明芯片输入端已经被静电击穿了。

  3. 看波形的正确姿势： 示波器探头接地夹夹单片机 GND，探头针尖戳 UCC21520 的第 1 脚（INA）。先保证芯片入口能看到干净的 3.3V/5V 方波，入口都没有，后面肯定全歇菜。

13

如果 MCU 单独输出干净的 PWM，但一接入驱动板就停止工作，请检查以下硬件问题：

  1. 检查 C6 和 C7 电容： 你的原理图规定 C6/C7 为 33pF。请再次确认你是否不小心焊上了 100nF（104）电容。较大的滤波电容会对高频 PWM 信号表现为对 GND 短路。

  2. IC 输入引脚损坏： 使用万用表的二极管档，在板子断电的情况下，分别测量 Pin 1（INA）和 Pin 2（INB）相对于 Pin 4（GND）的值。如果读数接近 0V，说明驱动器内部的 ESD 二极管或逻辑门已短路。

  3. 正确的示波器探头使用方法： 将探头接地夹直接夹到 MCU GND，然后探测 UCC21520 的 Pin 1（INA）。先确认方波是否到达芯片引脚，再排查输出侧。
