磁性元件/磁芯材料/磁芯结构 对比和选型指南。

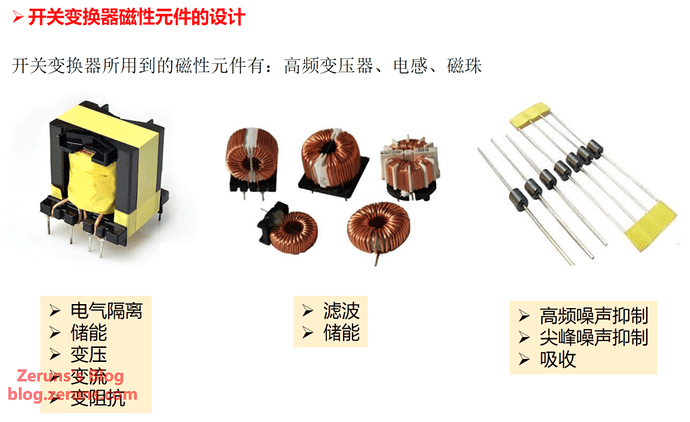

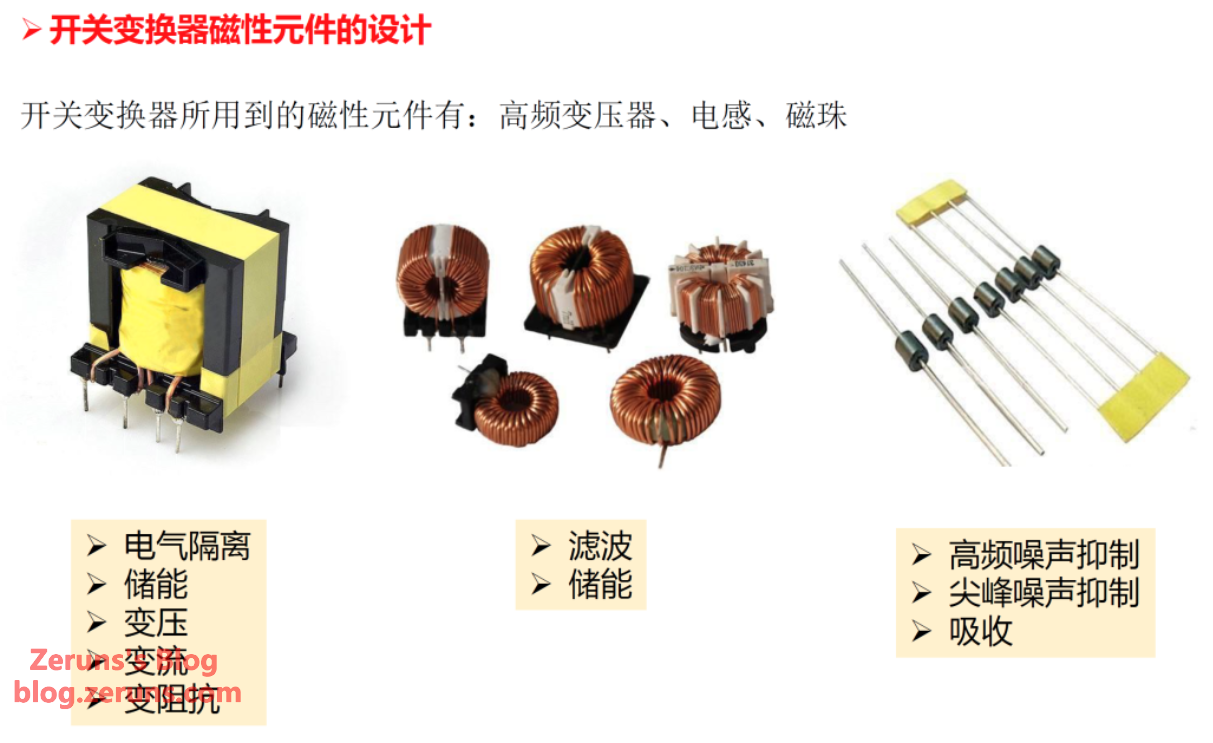

在磁性元件设计中，磁芯是决定其性能、效率与成本的核心要素。从 AC/DC 电源到新能源逆变器，从滤波电感到高频变压器，磁芯材料的选型直接影响产品的可靠性与市场竞争力。本文将系统梳理磁芯关键参数、主流材料特性、典型结构差异，并给出针对性的工程选型建议，为电子工程师提供一站式参考。
电子/单片机技术交流QQ群： 2169025065
本文章包含AI生成内容！
一、磁芯核心参数定义与作用
磁芯参数是材料性能与应用匹配的基础，下表汇总了设计中最常用的关键参数：
| 参数符号 | 单位 | 定义 | 核心作用 |
|---|---|---|---|
| μ₀ | H/m | 真空磁导率（常数，μ₀=4π×10⁻⁷ H/m） | 计算相对磁导率的基准 |
| μᵣ | - | 相对磁导率（μᵣ=μ/μ₀，μ 为材料磁导率） | 反映材料导磁能力，决定电感量与磁芯体积 |
| Bₛ | T（特斯拉） | 饱和磁通密度（材料达到磁饱和时的磁通密度） | 限制磁芯最大工作磁通，避免磁芯饱和导致损耗激增、电感量暴跌 |
| Bᵣ | T | 剩余磁通密度（外加磁场为零时的剩余磁通密度） | 影响磁芯的复位难度，对 DC 偏置下的电感稳定性至关重要 |
| Hᵍ | A/m | 矫顽力（消除剩余磁通所需的磁场强度） | 反映材料磁滞特性，矫顽力小则磁滞损耗低 |
| Pₑ（Pcv） | kW/m³ | 比损耗（单位体积内的磁芯损耗，含磁滞损耗与涡流损耗） | 决定磁芯发热与效率，是高频应用中选型的核心指标 |
| Tc | ℃ | 居里温度（材料磁导率骤降的临界温度） | 限制磁芯最高工作温度，避免高温下性能失效 |
| AL | nH/N² | 电感系数（单位匝数的电感量，AL=L×10⁹/N²） | 快速计算电感量的关键参数，与磁芯尺寸、材料磁导率直接相关 |
| ΔB | T | 工作磁通密度摆幅（实际应用中 B 的变化范围，通常取 0.5~0.8Bₛ） | 决定磁芯的能量存储能力（W=0.5×B²/μ₀μᵣ×V） |
二、主流磁芯材料类型及特性对比
磁芯材料按成分可分为金属软磁、铁氧体软磁两大类，不同材料的频率特性、损耗与饱和特性差异显著，直接决定其应用场景：
| 材料类型 | 优点 | 缺点 | 适用频率范围 | 典型应用范围 |
|---|---|---|---|---|
| 硅钢（Si-Steel） | 高 Bₛ（1.5~2.0T）、成本低、机械强度高 | 高频损耗大、μᵣ中等（1000~8000） | 50Hz~10kHz | 电力变压器、配电变压器、工频电感、电机定子 |
| 锰锌铁氧体 | 高频损耗低、μᵣ高（2000~20000）、绝缘性好、成本适中 | Bₛ低（0.3~0.5T）、居里温度较低（180~250℃） | 10kHz~5MHz | 开关电源变压器、滤波电感、LED 驱动电源 |
| 镍锌铁氧体 | 高频特性优、电阻率高、温度稳定性好 | Bₛ低（0.2~0.4T）、μᵣ低（10~1000） | 1MHz~1GHz | 射频天线、EMC 滤波器、高频通讯变压器 |
| 铁硅铝（Sendust） | 高 Bₛ（1.0~1.2T）、低损耗、磁致伸缩系数接近零（低噪音） | 机械脆性大、加工难度高 | 10kHz~500kHz | 车载电源电感、UPS 滤波电感、音频变压器 |
| 坡莫合金（Permalloy） | 极高 μᵣ（10⁴~10⁵）、低 Hᵍ、磁滞损耗小 | Bₛ低（0.6~0.8T）、成本高、易氧化 | 100Hz~100kHz | 精密电流互感器、磁放大器、音频变压器、弱磁检测传感器 |
| 非晶合金 | 高 Bₛ（1.5~1.7T）、低 Pₑ（比硅钢低 30%~50%）、磁导率高 | 机械脆性大、磁芯形状受限、成本较高 | 50Hz~50kHz | 高频电力变压器、UPS 变压器、新能源车载充电机 |
| 纳米晶合金 | 极高 μᵣ（10⁴~10⁵）、低 Pₑ（高频损耗远低于非晶）、高 Tc（400~500℃） | 成本高、加工工艺复杂 | 1kHz~1MHz | 高频开关电源变压器、光伏逆变器电感、电动汽车 DC/DC 变换器 |
| 铁镍钼（MPP） | 磁导率稳定性好、抗 DC 偏置能力强、低损耗 | Bₛ低（0.7~0.8T）、成本极高 | 1kHz~200kHz | 军工电源、精密仪器电感、高频脉冲变压器 |
三、典型磁芯材料型号及关键参数
下表选取各材料体系中最常用的型号，提供具体参数参考（参数为典型值，不同厂家略有差异）：
| 材料类型 | 型号 | 初始磁导率 μᵣ | 饱和磁通密度 Bₛ（25℃） | 比损耗 Pₑ（典型条件） | AL 值范围（Φ20 磁芯） |
|---|---|---|---|---|---|
| 锰锌铁氧体 | PC44（TDK） | 2300 | 0.47T | 200kW/m³（100kHz，0.2T） | 1800~2200nH/N² |
| 锰锌铁氧体 | PC95（TDK） | 3000 | 0.42T | 80kW/m³（200kHz，0.15T） | 2200~2600nH/N² |
| 硅钢 | 30Q130 | 4500 | 1.95T | 1.3W/kg（50Hz，1.7T） | 800~1000nH/N² |
| 硅钢 | 50A470 | 3000 | 1.85T | 4.7W/kg（50Hz，1.7T） | 500~700nH/N² |
| 铁硅铝 | 2605SA | 800 | 1.05T | 35kW/m³（50kHz，0.5T） | 400~600nH/N² |
| 铁硅铝 | 2605SC | 1200 | 1.0T | 50kW/m³（100kHz，0.4T） | 600~800nH/N² |
| 坡莫合金 | 1J85 | 30000 | 0.78T | 15kW/m³（10kHz，0.2T） | 3000~3500nH/N² |
| 坡莫合金 | 1J79 | 45000 | 0.75T | 10kW/m³（5kHz，0.2T） | 4000~4500nH/N² |
| 非晶合金 | 1K101 | 15000 | 1.56T | 25kW/m³（20kHz，0.5T） | 1500~1800nH/N² |
| 非晶合金 | 1K107 | 20000 | 1.45T | 20kW/m³（20kHz，0.4T） | 1800~2100nH/N² |
| 纳米晶合金 | FINEMET | 50000 | 1.2T | 5kW/m³（100kHz，0.2T） | 4500~5000nH/N² |
| 纳米晶合金 | NANOPERM | 80000 | 1.0T | 3kW/m³（200kHz，0.1T） | 6000~6500nH/N² |
四、磁芯结构与骨架类型对比
磁芯结构决定了磁路特性、装配难度与散热性能，需结合应用场景选择：
| 结构类型 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|
| EE 型 | 磁路对称、窗口面积大（便于绕线）、装配简单、成本低 | 漏磁较大、屏蔽性差 | 中大功率开关电源变压器、PFC 电感 |
| EI 型 | 绕线方便、可拆分装配、成本极低 | 磁路不连续、漏磁大、效率低 | 工频变压器、小功率线性电源 |
| PQ 型 | 体积小、功率密度高、漏磁小、散热好 | 窗口面积较小（绕线难度略高）、成本中等 | 高密度开关电源、车载 DC/DC 变换器 |
| RM 型 | 屏蔽性优（罐式结构）、漏磁极小、电磁兼容性好 | 绕线空间受限、散热依赖引脚 | 射频变压器、精密信号隔离器 |
| 环形 | 磁路闭合完整、漏磁极小、磁导率利用率高、损耗低 | 手工绕线效率低、自动化生产难度大 | 高精度电感、电流互感器、音频变压器 |
| 罐型（Pot） | 全屏蔽结构、抗干扰能力强、机械强度高 | 散热差、内部绕线维护困难 | 高频脉冲变压器、EMC 滤波器 |
| ETD 型 | 窗口高度大、适合多层绕线、功率密度介于 EE 与 PQ 之间 | 体积略大、成本高于 EE 型 | 中大功率逆变器电感、工业电源变压器 |
| UU 型 | 磁路对称、可灵活调整气隙、装配方便 | 漏磁较环形大、屏蔽性一般 | 差模电感、中频变压器 |
五、工程化选型建议
根据不同应用场景的功率、频率、可靠性要求，下表给出针对性选型方案：
1. AC/DC 变换器选型
| 功率范围 | 拓扑结构 | 推荐材料 | 推荐结构 | 选型要点 |
|---|---|---|---|---|
| <50W | 反激、正激 | 锰锌铁氧体（PC44） | EE、EI 型 | 优先考虑成本，选低损耗铁氧体，AL 值匹配电感量需求 |
| 50~500W | 反激、半桥 | 锰锌铁氧体（PC95） | PQ、EE 型 | 平衡损耗与功率密度，PQ 型适合高密度设计 |
| 500W~2kW | 全桥、LLC | 非晶合金、PC95 | PQ、ETD 型 | 关注高频损耗，非晶合金可降低温升 |
| >2kW | 全桥、移相全桥 | 非晶、纳米晶合金 | ETD、PQ 型 | 优先高 Bₛ、低 Pₑ材料，确保大电流下磁芯不饱和 |
2. DC/DC 变换器选型
| 应用类型 | 频率范围 | 推荐材料 | 推荐结构 | 选型要点 |
|---|---|---|---|---|
| 非隔离 Buck/Boost | 10~100kHz | 铁硅铝、锰锌铁氧体 | EE、环形 | 铁硅铝抗 DC 偏置能力强，适合大电流电感 |
| 隔离正激 / 反激 | 50~200kHz | 锰锌铁氧体（PC95） | PQ、RM 型 | RM 型适合对 EMC 要求高的场景 |
| 车载 DC/DC | 20~50kHz | 铁硅铝、纳米晶 | 环形、PQ 型 | 耐温性优先（选 Tc>150℃材料），铁硅铝低噪音符合车载要求 |
| 军工 DC/DC | 10~100kHz | 铁镍钼（MPP） | 环形 | 优先磁导率稳定性与抗干扰能力，MPP 材料适合精密控制 |
3. PFC 与滤波电感选型
| 应用类型 | 工作模式 | 推荐材料 | 推荐结构 | 选型要点 |
|---|---|---|---|---|
| 连续模式 PFC（CCM） | 50~100kHz | 铁硅铝、纳米晶 | 环形、EE 型 | 大电流下抗饱和优先，铁硅铝成本优于纳米晶 |
| 断续模式 PFC（DCM） | 100~200kHz | 锰锌铁氧体 | EE、PQ 型 | 损耗优先，选低 Pcv 铁氧体，降低开关损耗 |
| 差模滤波电感 | 10kHz~1MHz | 锰锌铁氧体、铁硅铝 | UU、EE 型 | 低频段用铁硅铝，高频段用铁氧体，平衡损耗与电感量 |
| 共模滤波电感 | 10kHz~10MHz | 镍锌铁氧体 | 环形、罐型 | 高频特性优先，镍锌铁氧体适合 1MHz 以上频段 |
4. 逆变器与特种应用选型
| 应用类型 | 功率等级 | 推荐材料 | 推荐结构 | 选型要点 |
|---|---|---|---|---|
| 光伏逆变器 | >5kW | 非晶、纳米晶合金 | ETD、环形 | 高功率密度需求，纳米晶低损耗适合高频化设计 |
| 车载逆变器 | 1~3kW | 铁硅铝、非晶 | PQ、环形 | 耐振动、低噪音，铁硅铝机械强度优于非晶 |
| 音频变压器 | 20Hz~20kHz | 坡莫合金、铁硅铝 | 环形 | 坡莫合金低失真，适合高保真音频；铁硅铝成本低，适合民用音频 |
| 射频变压器 | >1MHz | 镍锌铁氧体 | RM、罐型 | 高电阻率镍锌铁氧体减少涡流损耗，屏蔽结构提升抗干扰能力 |
六、总结
磁芯选型是磁性元件设计的核心环节，需遵循 “频率匹配、损耗优先、饱和控制、成本平衡” 的原则：低频大功率场景优先硅钢、非晶合金；中高频常规电源优先锰锌铁氧体、铁硅铝；高频精密与军工场景优先纳米晶、坡莫合金。同时，结合磁芯结构的屏蔽性、绕线便利性与散热性能，才能实现产品性能与成本的最优平衡。
实际设计中，建议通过磁芯厂家提供的损耗曲线（Pcv-B-f-T 曲线）与 AL 值手册，结合仿真工具（如 Ansys、Maxwell）进行验证，确保选型的工程可靠性。
若你在特定应用场景（如车载高压电感、高频射频变压器）的选型上有进一步需求，或需要某类材料的详细厂家参数对比，欢迎随时交流补充。
