Evaluación sencilla tras abrir la caja de la fuente de alimentación CC numérica regulada y ajustable RD6012P de Ruideng, con pruebas realizadas sobre el consumo en vacío y eficiencia, precisión de salida en corriente constante y precisión de retrolectura de corriente, precisión de salida en voltaje constante y precisión de retrolectura de voltaje, rizado de salida, además de un breve análisis de los chips utilizados (los visibles desde la parte trasera, sin desmontar el interior).
Introducción

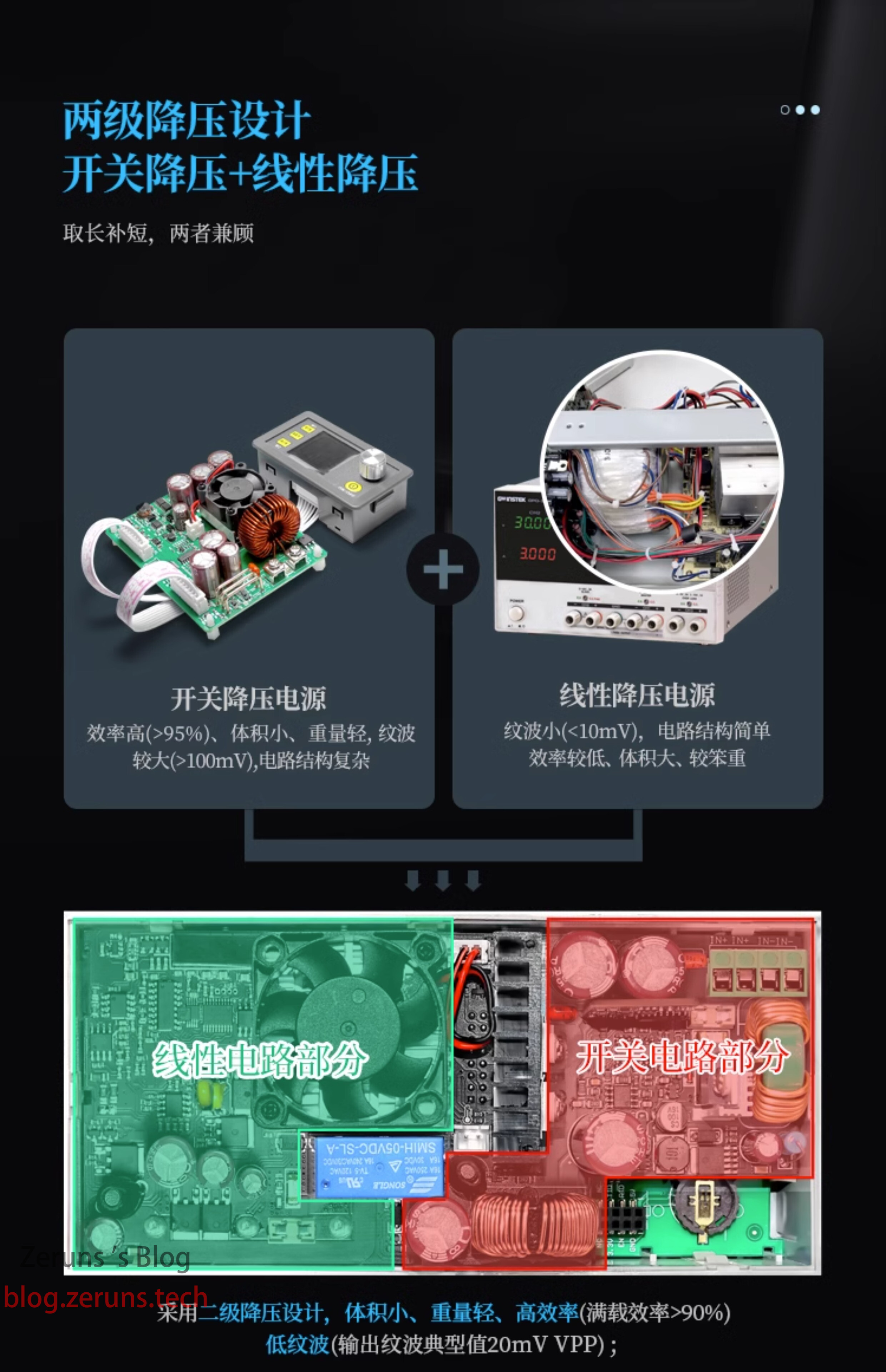

Las características principales de esta fuente son una salida máxima de 60 V, 12 A, 720 W, resolución de 5 dígitos, y utiliza una doble etapa de reducción: fuente conmutada + regulador lineal (regulador lineal seguidor). La tensión se reduce primero mediante una fuente conmutada hasta un valor ligeramente superior al deseado, y luego se reduce mediante una fuente lineal controlada digitalmente hasta el voltaje objetivo, logrando así un bajo rizado. Esta es mi comprensión del funcionamiento. Cuenta con funciones de voltaje constante y corriente constante, modo de carga de baterías (protección contra sobrecalentamiento, carga en corriente constante, apagado automático cuando la corriente cae por debajo del valor establecido), y puede conectarse a un ordenador mediante USB o WiFi para permitir programación remota.
Había querido comprarla durante mucho tiempo, aproveché las ofertas del Día del Soltero para adquirirla. Compré el kit completo: RD6012P-W + fuente conmutada primaria de 68 V + carcasa, por 778 yuanes, más de cien yuanes menos que el precio habitual. Por cien yuanes adicionales se puede obtener montado.
Manual de ensamblaje de la carcasa metálica CNC (modelo S800): https://url.zeruns.com/t53x7
Manual del RD6012P: https://url.zeruns.com/7p8CD
Grupo de intercambio técnico electrónico/microcontroladores: 2169025065
Enlace de compra: https://s.click.taobao.com/iILxs5u
Especificaciones técnicas del producto
| Modelo del producto | RD6012P-W |
|---|---|
| Rango de voltaje de entrada | 7-70,00 V |
| Rango de voltaje de salida | 0-60,000 V |
| Rango de corriente de salida | 0-12,000 A |
| Rango de potencia de salida | 0-720,00 W |
| Resolución de medición de voltaje de entrada | 0,01 V |
| Resolución de ajuste y medición de voltaje de salida | 0,001 V |
| Resolución de ajuste y medición de corriente | 0,0001 A (rango de 6 A) / 0,001 A (rango de 12 A) |
| Resolución de medición de voltaje de batería | 0,01 V |
| Precisión de medición de voltaje de entrada | ±(1 % + 5 dígitos) |
| Precisión de ajuste y medición de voltaje de salida | ±(0,5 % + 4 dígitos) |
| Precisión de ajuste y medición de corriente de salida | ±(1 % + 6 dígitos) |
| Precisión de medición de voltaje de batería | ±(0,5 % + 3 dígitos) |
| Corriente de apagado automático durante carga | Configurable |
| Valor típico de rizado de salida | 20 mVpp ① |
| Rango de temperatura de trabajo del producto | -10 ℃ ~ 40 ℃ |
| Rango de medición del sensor de temperatura externo | -10 ℃ ~ 100 ℃ / 0 ℉ ~ 200 ℉ |
| Error de medición del sensor de temperatura externo | ±3 ℃ / +6 ℉ |
| Tiempo de respuesta en modo CV | 2 ms (carga de 0,1 A - 5 A) |
| Regulación de carga en modo CV | ±(0,1 % + 2 dígitos) |
| Regulación de carga en modo CC | ±(0,1 % + 3 dígitos) |
| Rango de medición de capacidad | 0-9999,99 Ah |
| Rango de medición de energía | 0-9999,99 Wh |
| Error de estadísticas de capacidad y energía | ±2 % |
| Voltaje máximo de salida | (Voltaje de entrada ÷ 1,1) - 2 ② |
| Activación del ventilador de refrigeración | Corriente de salida > 4 A o temperatura del sistema > 50 ℃ |
| Apagado del ventilador después de activarse | Corriente de salida < 3,9 A y temperatura del sistema < 50 ℃ |
| Protección contra sobrecalentamiento | Temperatura del sistema > 80 ℃ |
| Configuración de brillo de pantalla | 0-5 (6 niveles) |
| Pantalla de visualización | Pantalla LCD a color de 2,4 pulgadas |
| Peso incluyendo embalaje | Aprox. 0,66 kg |
| Dimensiones del producto | 167 × 81 × 65 mm |
| ¿Soporta comunicación USB? | Sí |
| ¿Soporta comunicación WiFi? | Sí |
①: Método de medición del rizado: Medición en los terminales de salida, conectando un condensador de 0,1 μF, osciloscopio en escala X1, acoplamiento AC, limitado a 20 MHz, usando una resistencia de alta potencia como carga.
②: Ejemplo: Si el voltaje de entrada es 24 V, el voltaje máximo de salida será 19,8 V.

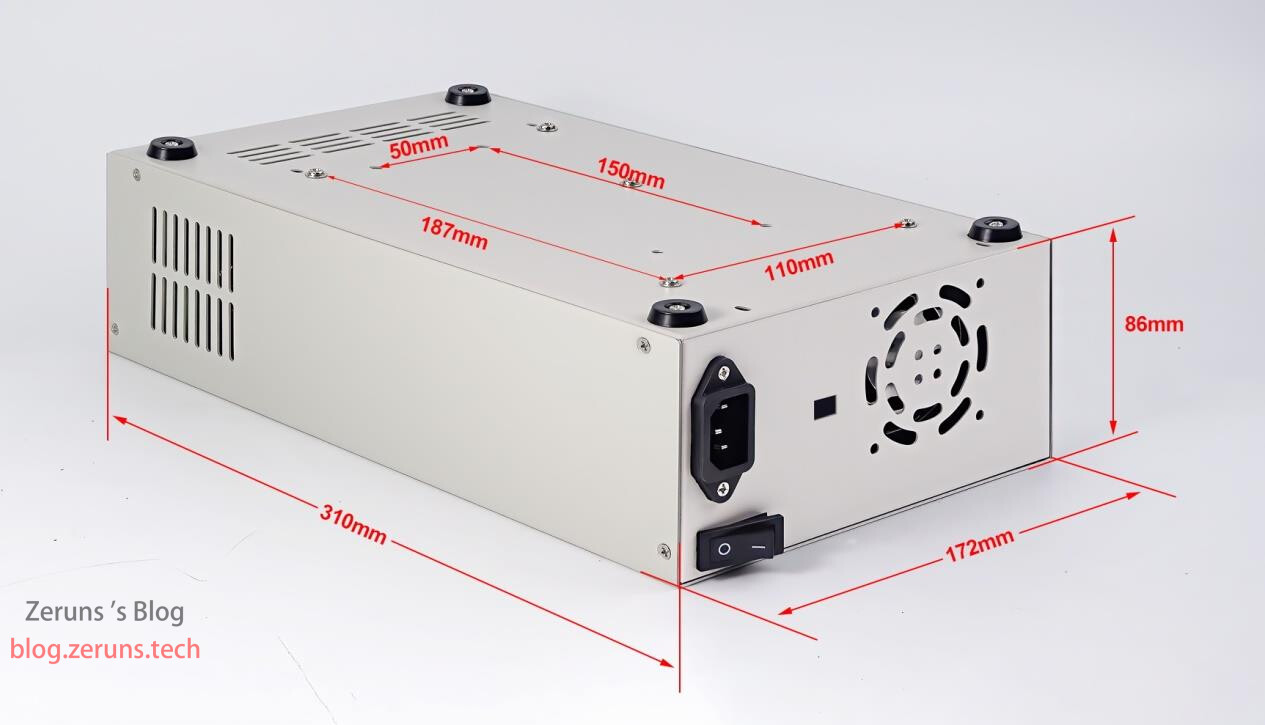

Dimensiones de la carcasa: 310 × 172 × 86 mm (largo × ancho × alto)
Apertura de la caja

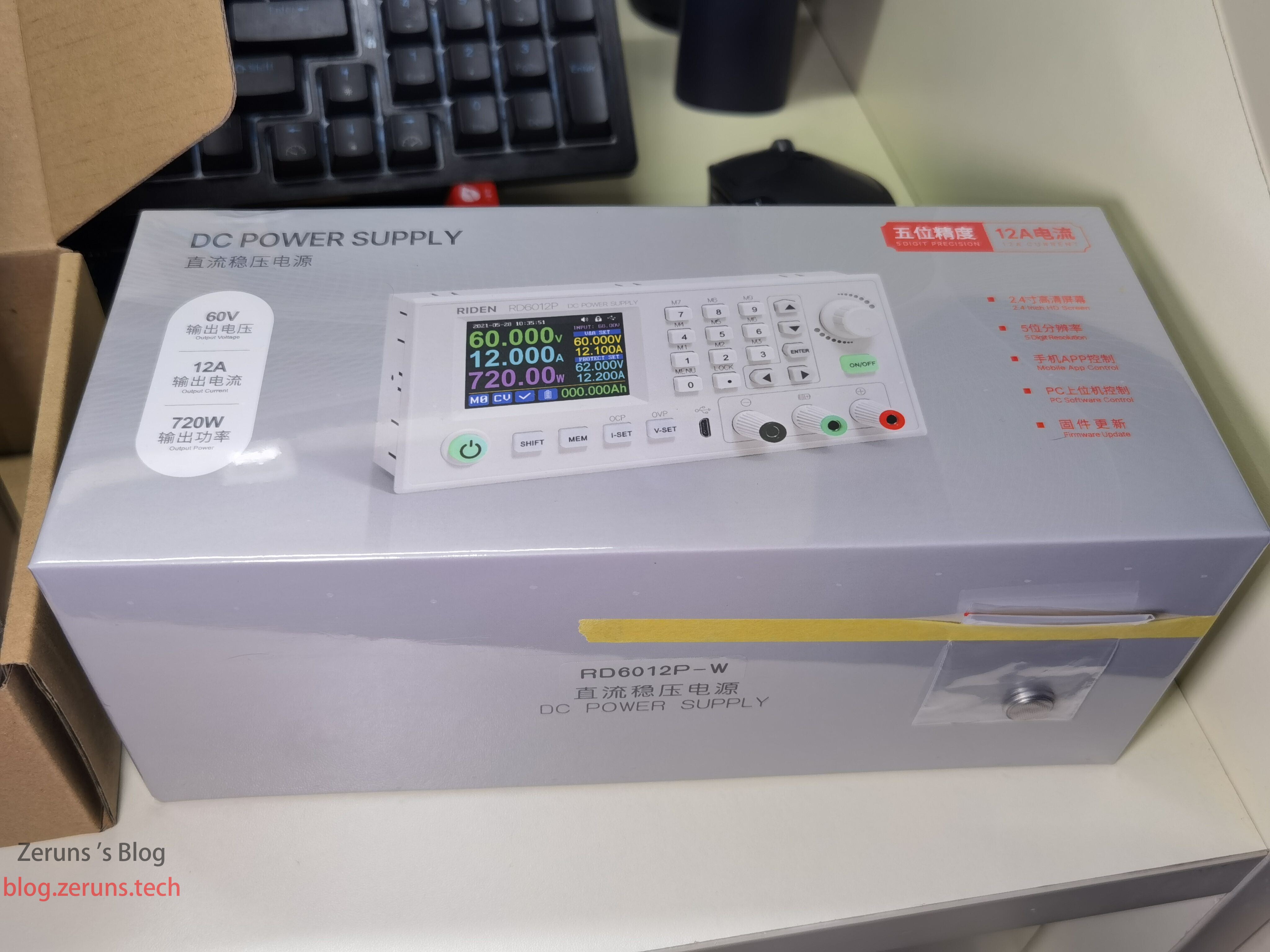

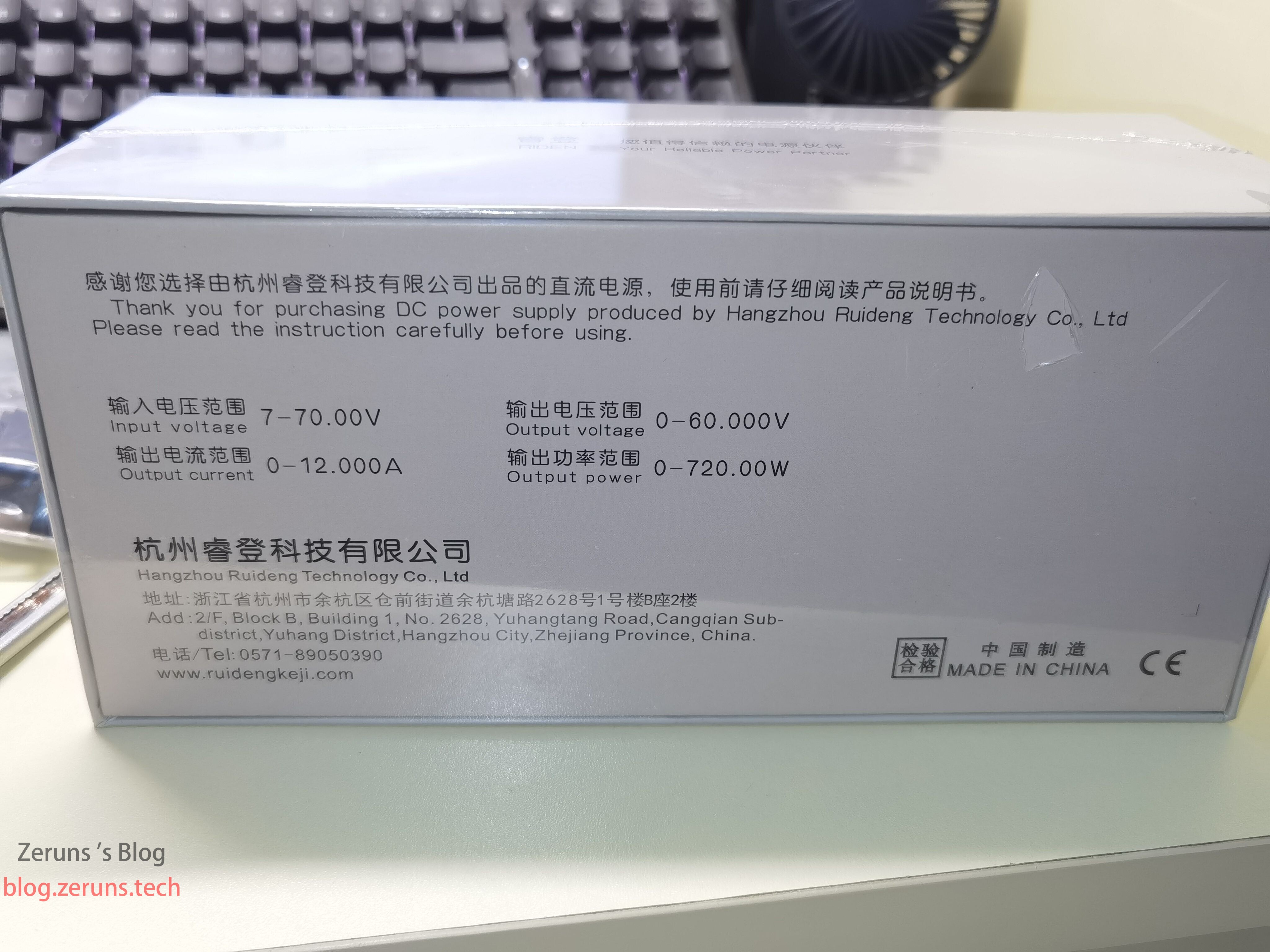

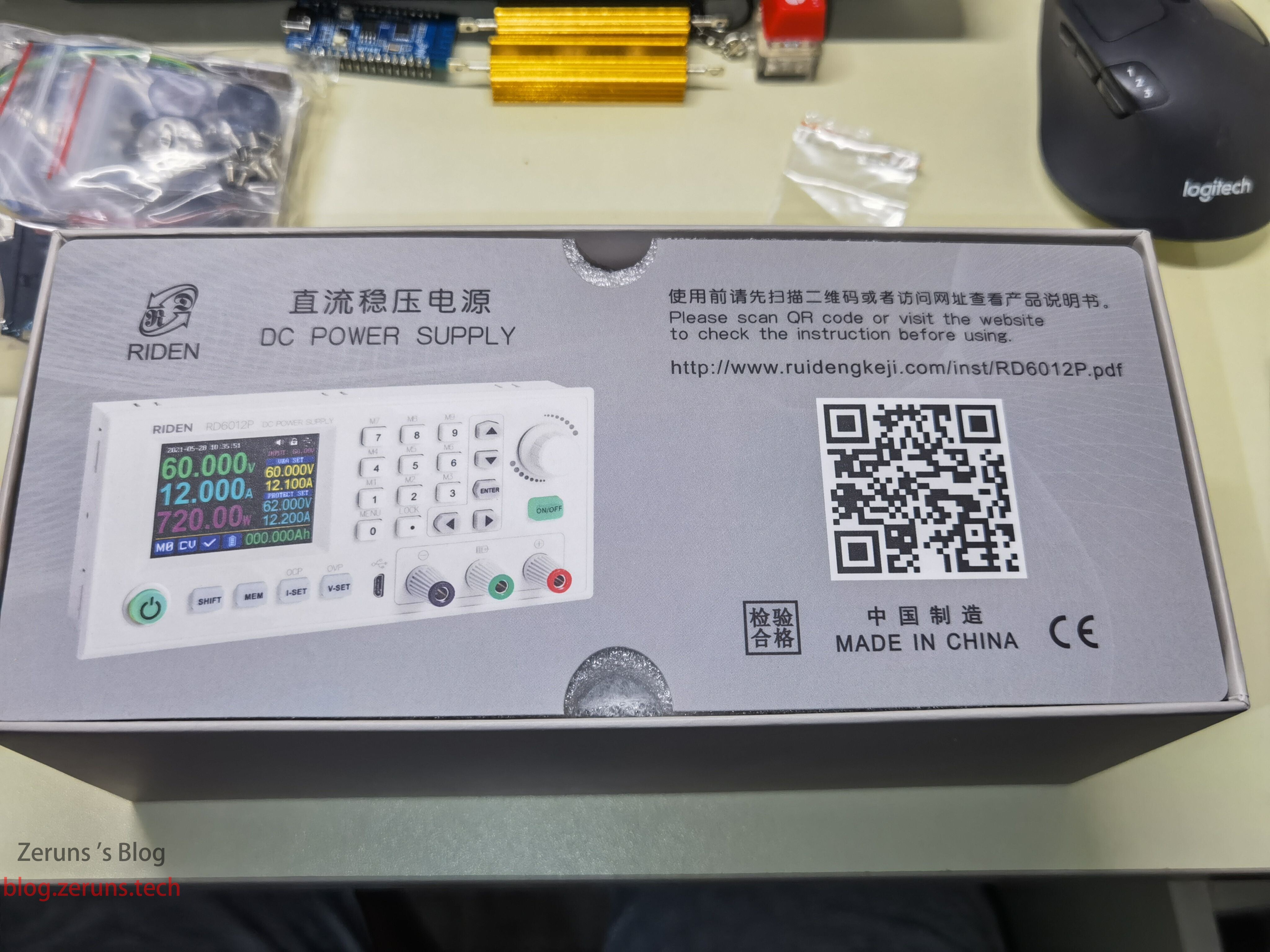

Caja de envío

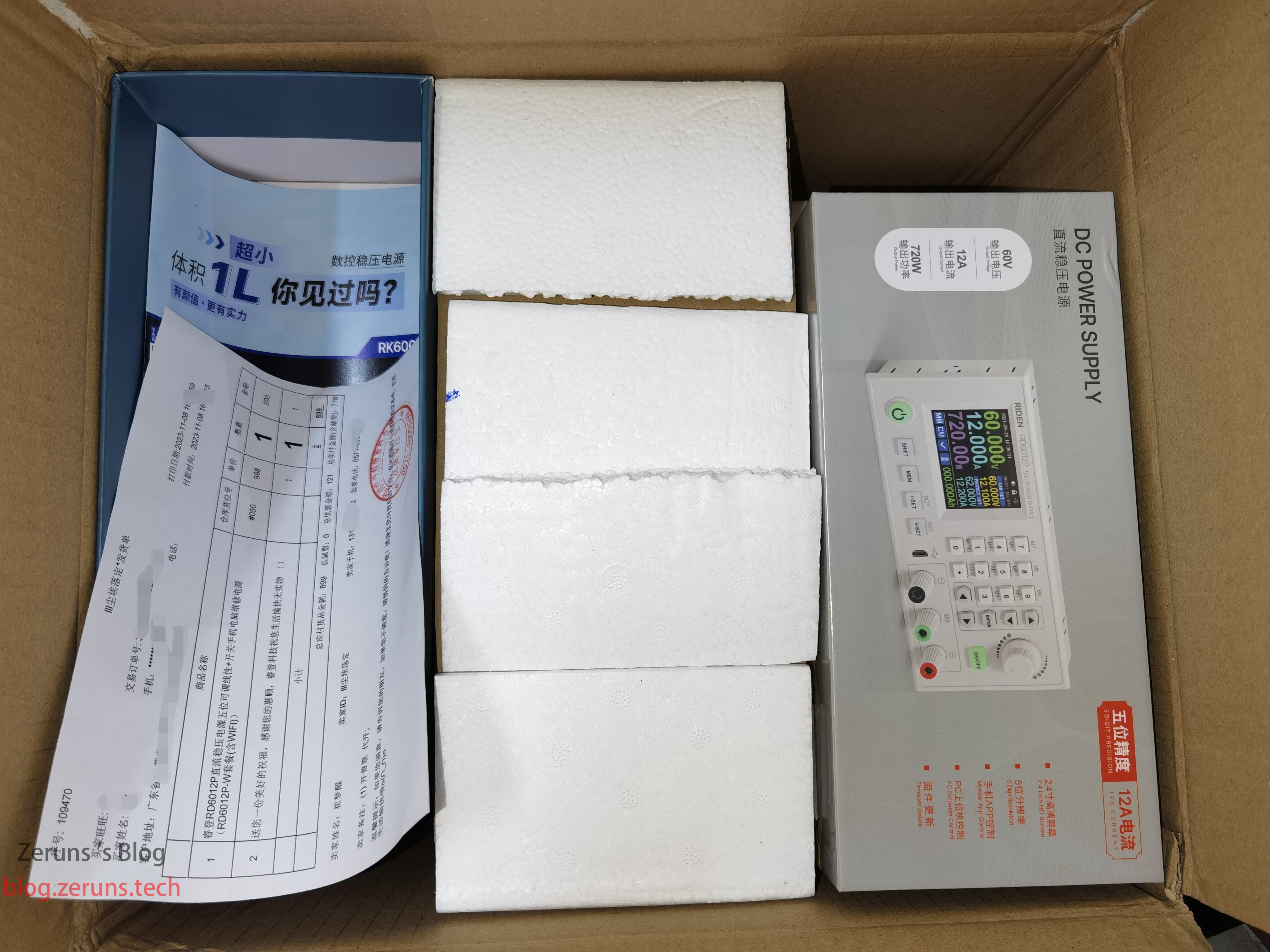

Al abrir la caja: a la izquierda están el folleto promocional y la factura; en el centro, la fuente conmutada primaria (convierte CA 220 V en CC 68 V); a la derecha, la fuente ajustable numérica RD6012P-W (una fuente DC-DC regulada y ajustable que convierte los 68 V de entrada en el voltaje deseado).

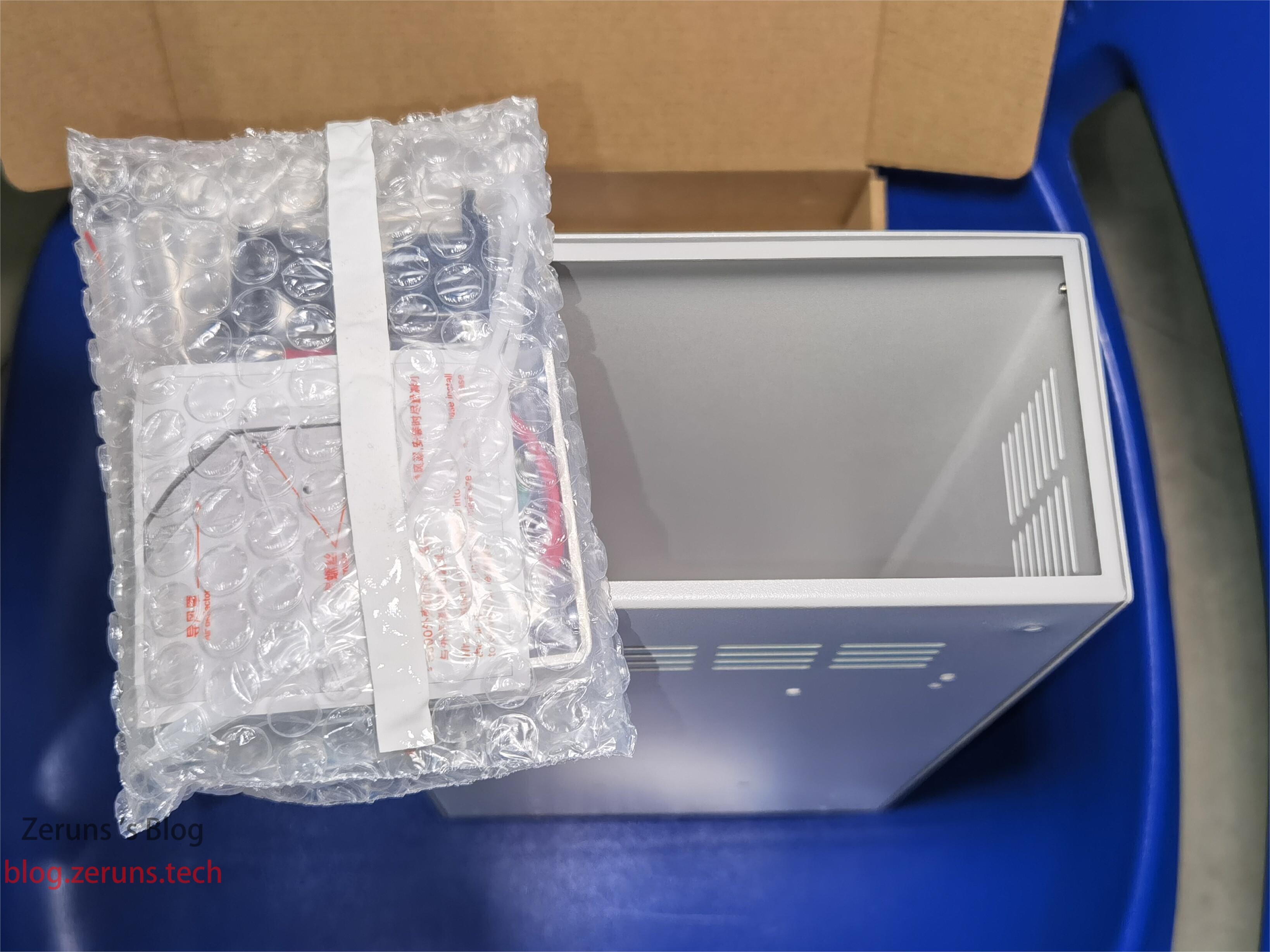

En la parte inferior de la caja está la carcasa, protegida con espuma.
La carcasa contiene un paquete de accesorios, tornillos y cables de conexión.

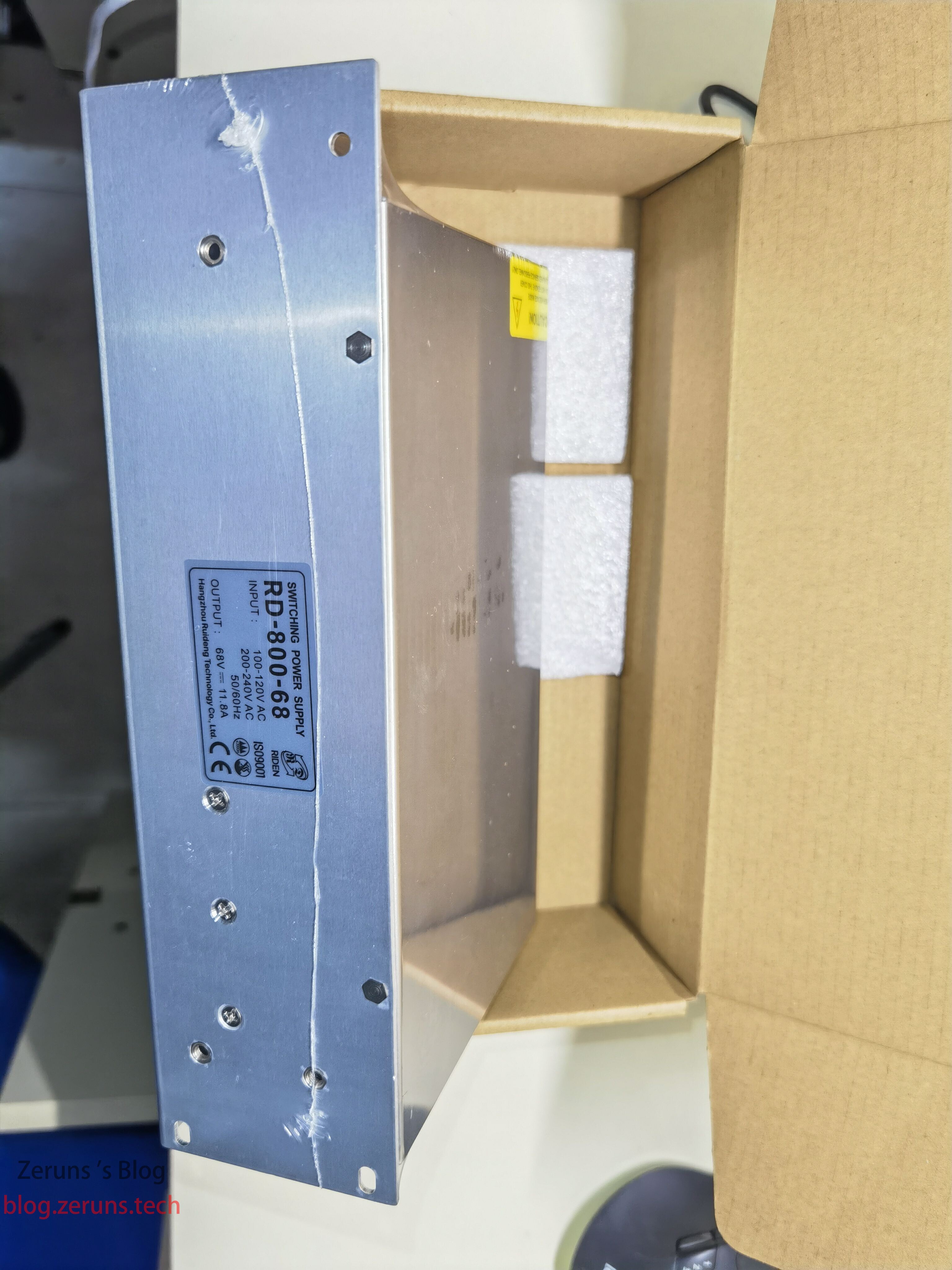

Lado lateral de la fuente primaria, modelo RD-800-68, entrada 100-120 VAC / 200-240 VAC, salida 68 V / 11,8 A, potencia máxima 800 W.

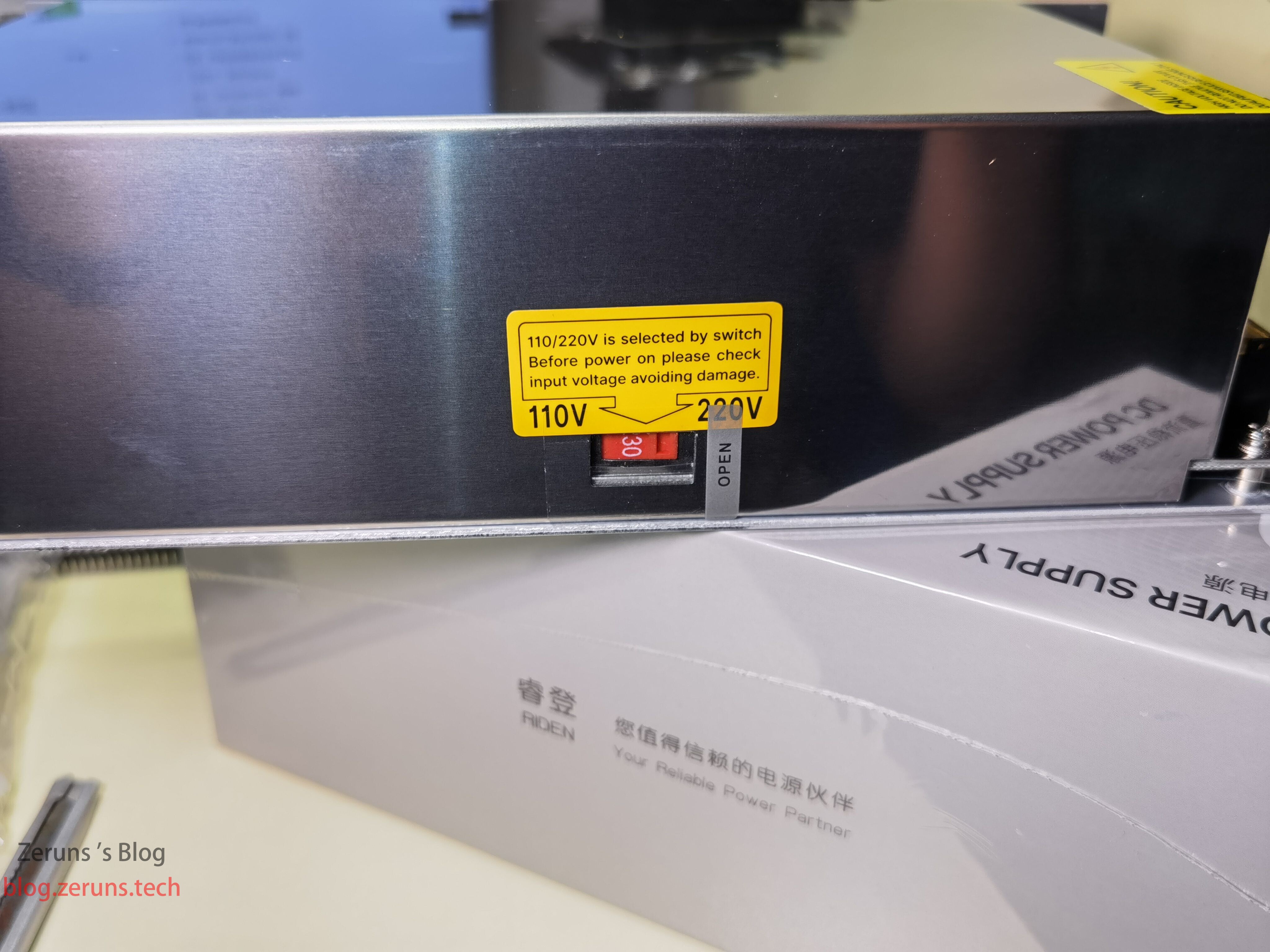

En el otro lado lateral hay un interruptor para seleccionar entre entrada de 110 V o 220 V.
Parte trasera de la fuente primaria, con un ventilador de disipación térmica.

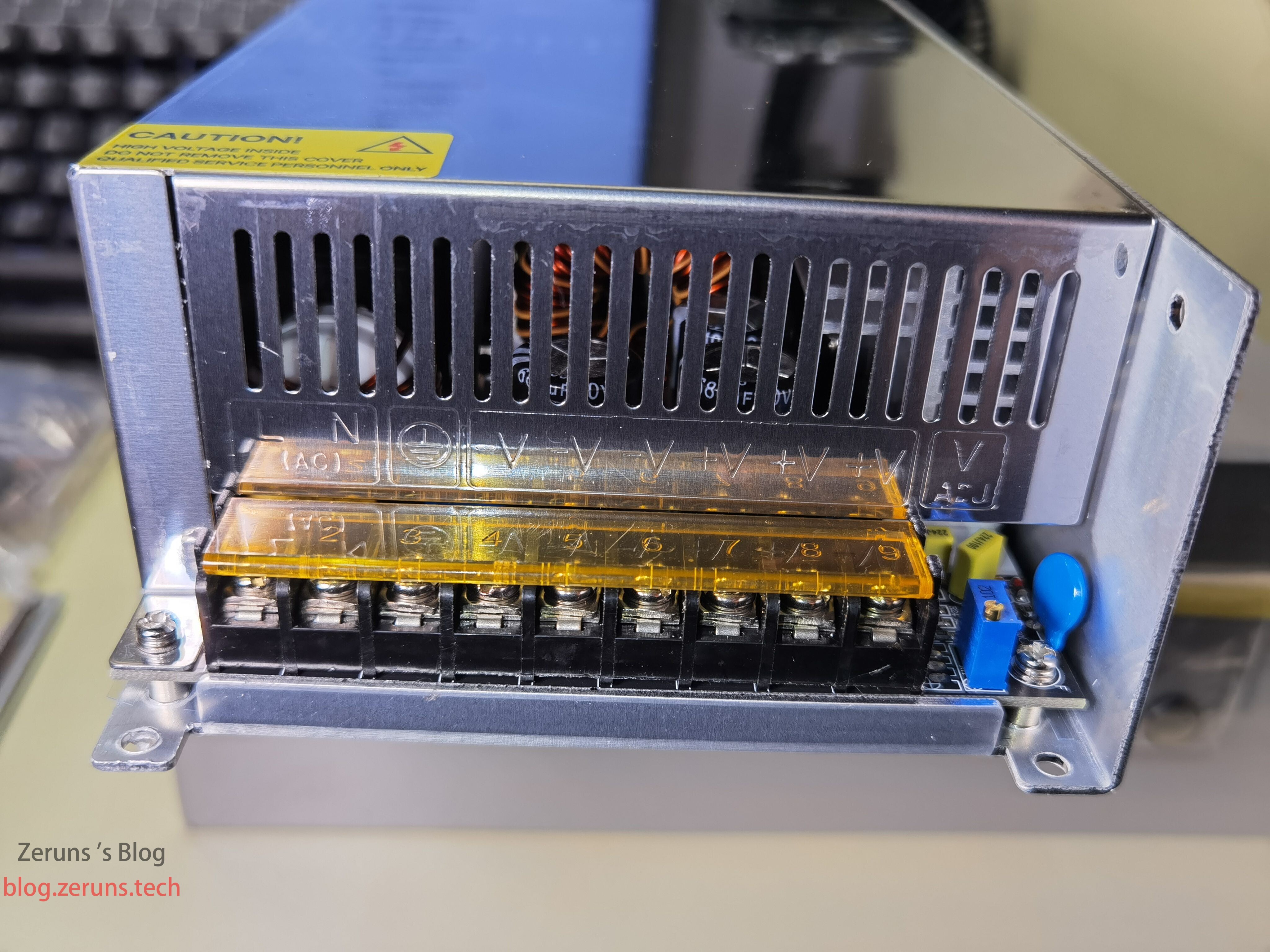

Bornas de conexión de la fuente primaria: de izquierda a derecha: fase, neutro, tierra, negativo, positivo. A la derecha también hay un potenciómetro para ajuste fino de voltaje.
Frente de la caja del RD6012P-W. Tiene pegada una pila botón para el RTC, ya que esta fuente tiene función de reloj.
Parte inferior de la caja del RD6012P-W.

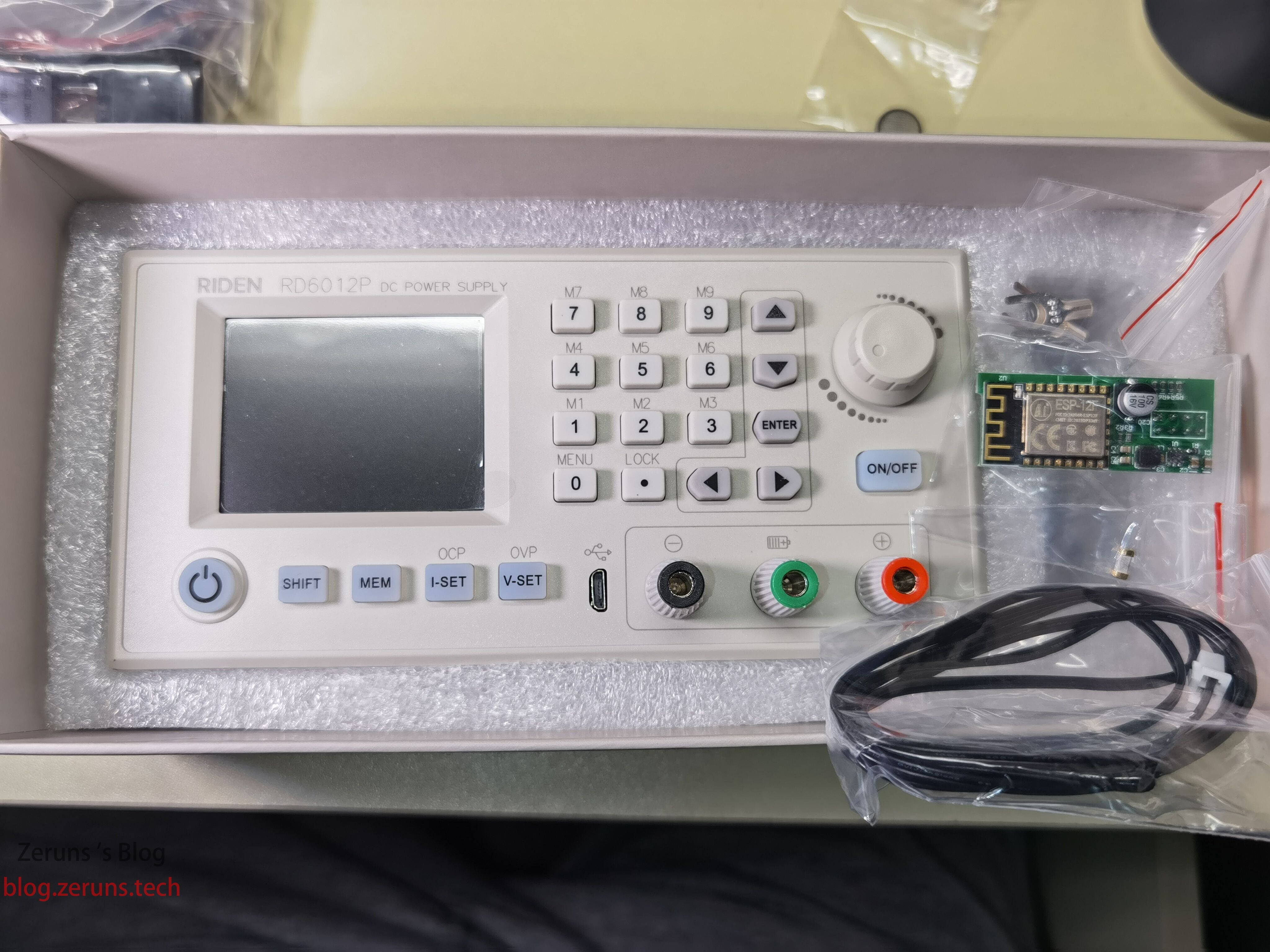

Apertura del RD6012P-W: dentro hay primero una tarjeta con código QR del manual.
A la izquierda está el dispositivo principal RD6012P-W; a la derecha, los accesorios: módulo WiFi, sonda de temperatura y fusible de 20 A.

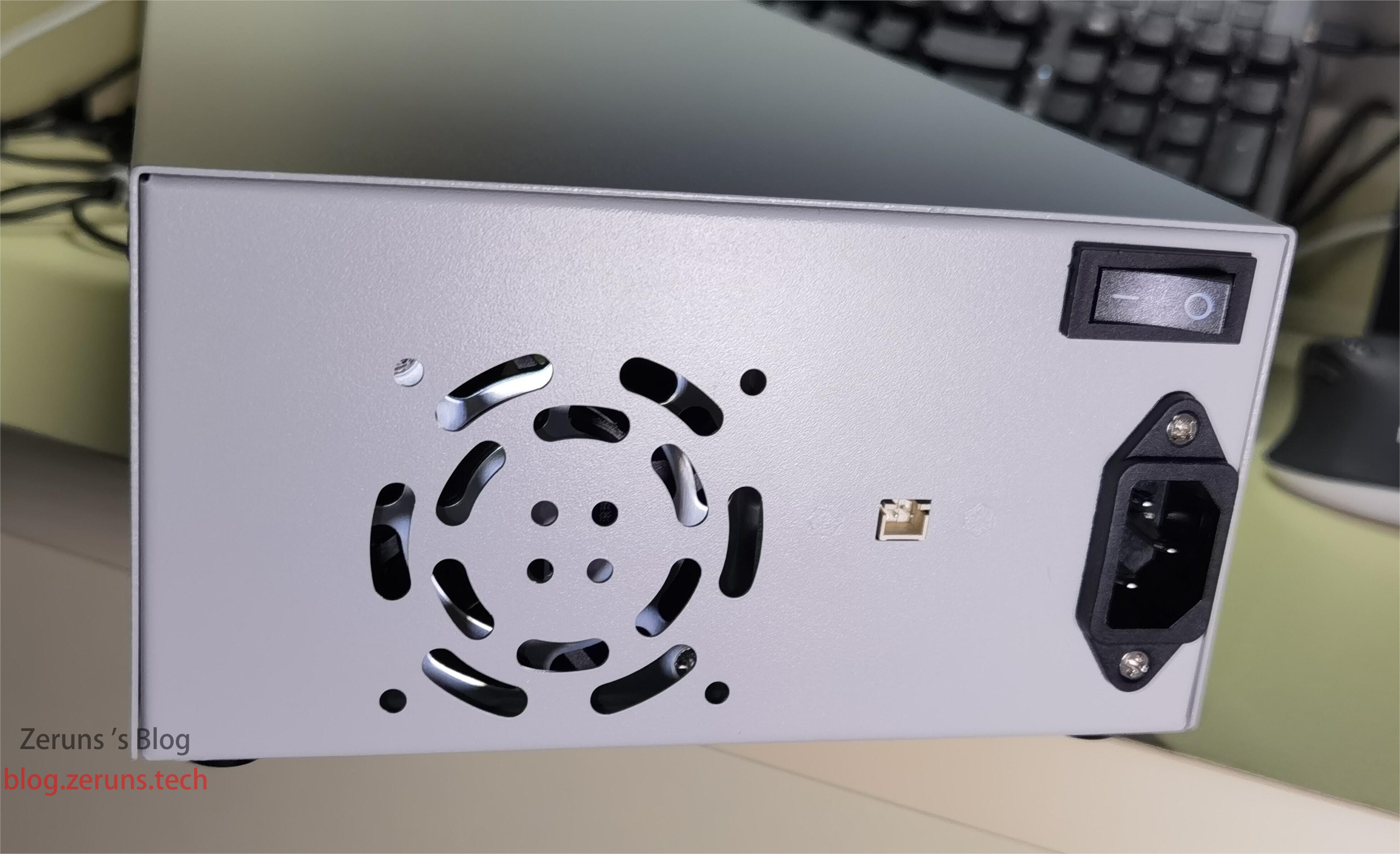

Parte trasera del RD6012P-W

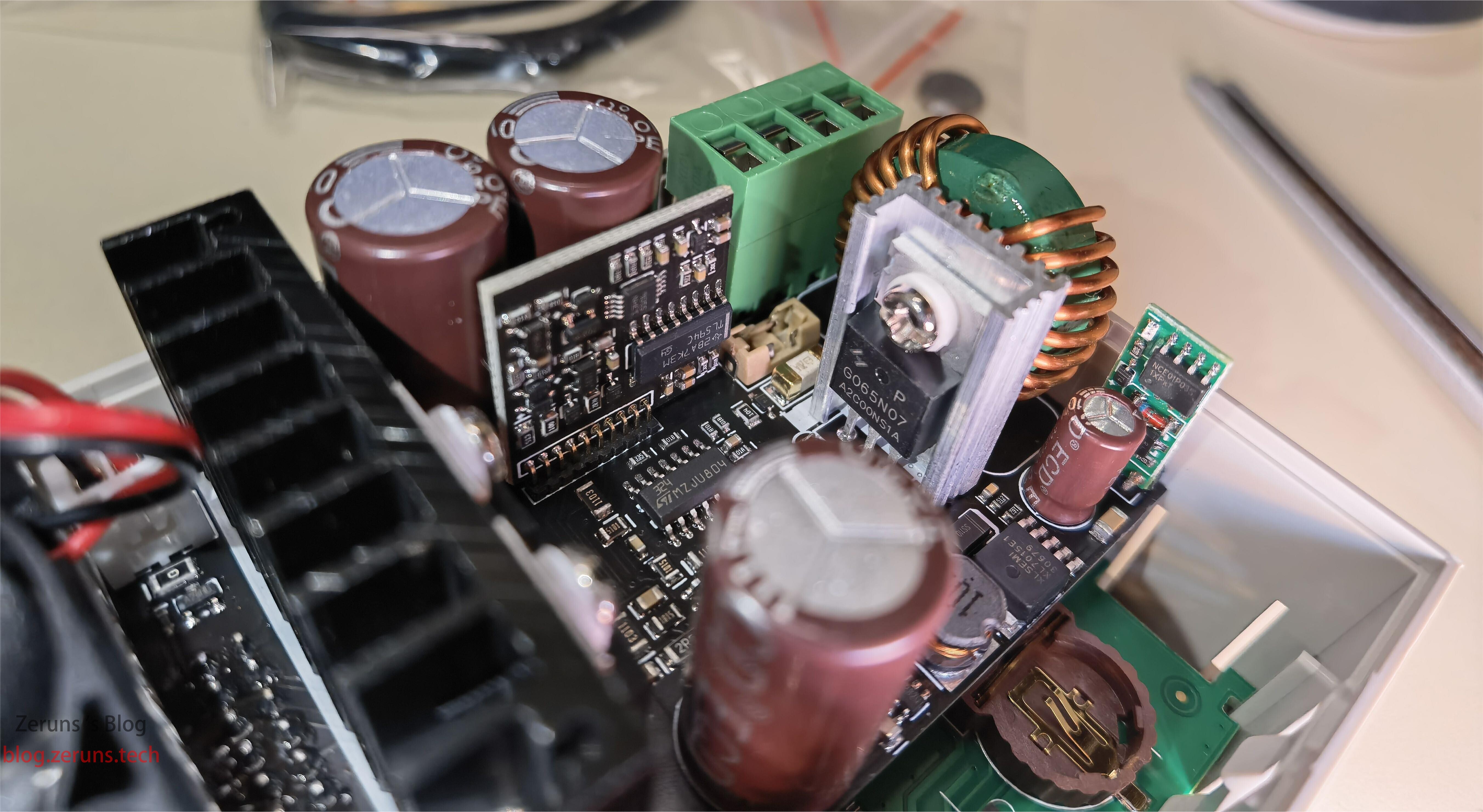

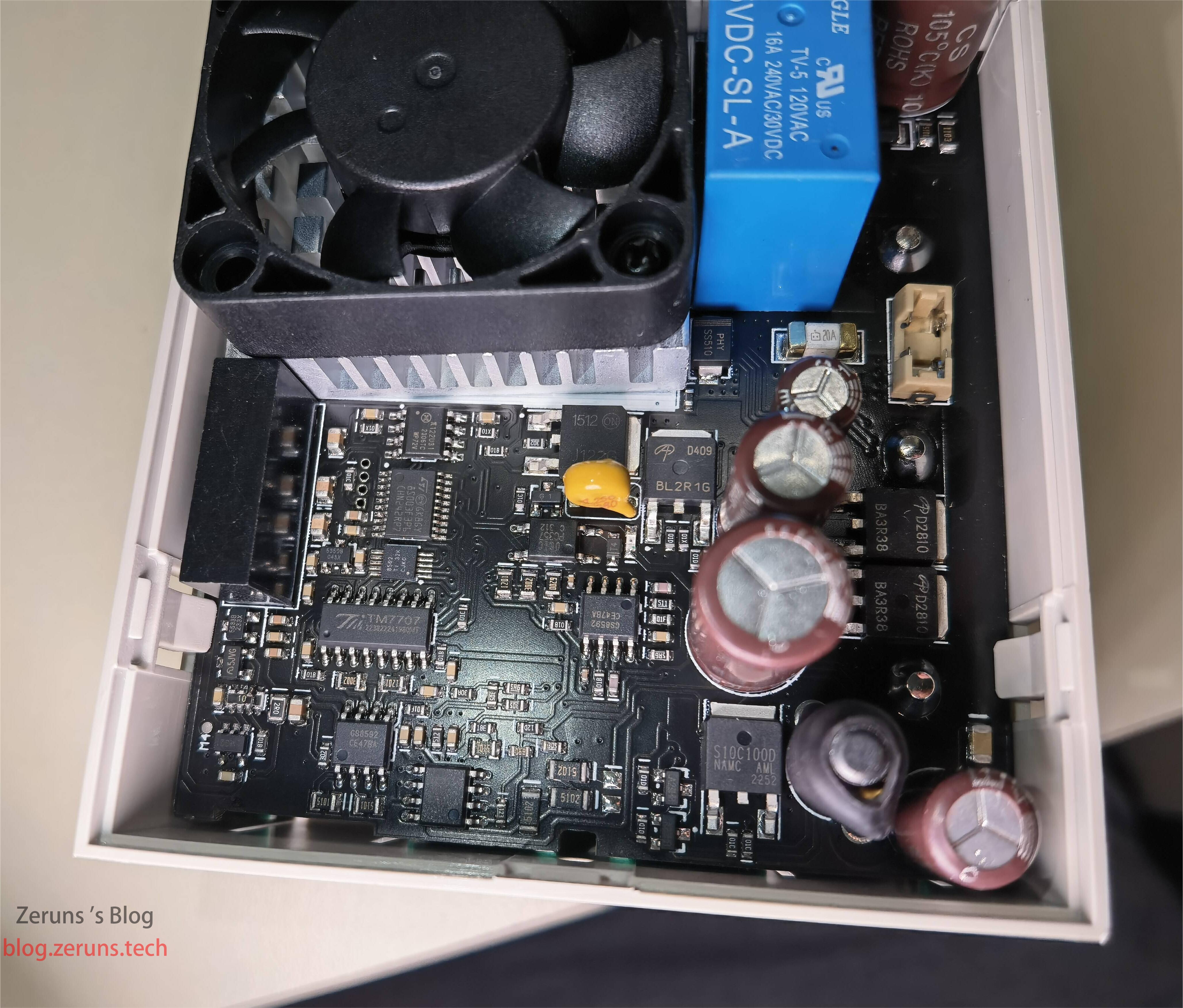

Parte de la fuente lineal: MCU de 8 bits STM8S003F3P6; debajo, DAC8562 de TI (convertidor digital-analógico dual de 16 bits); luego TM7707 (ADC diferencial dual de 24 bits); después GS8592 (amplificador operacional dual); encima del microcontrolador, π122U31 (aislador digital dual); a la derecha del π122U31, MJD122G (transistor Darlington); a su derecha, AOD409 (MOSFET canal P); más a la derecha, dos AOD2810 (MOSFET canal N); debajo, S10C100D (diodo Schottky).

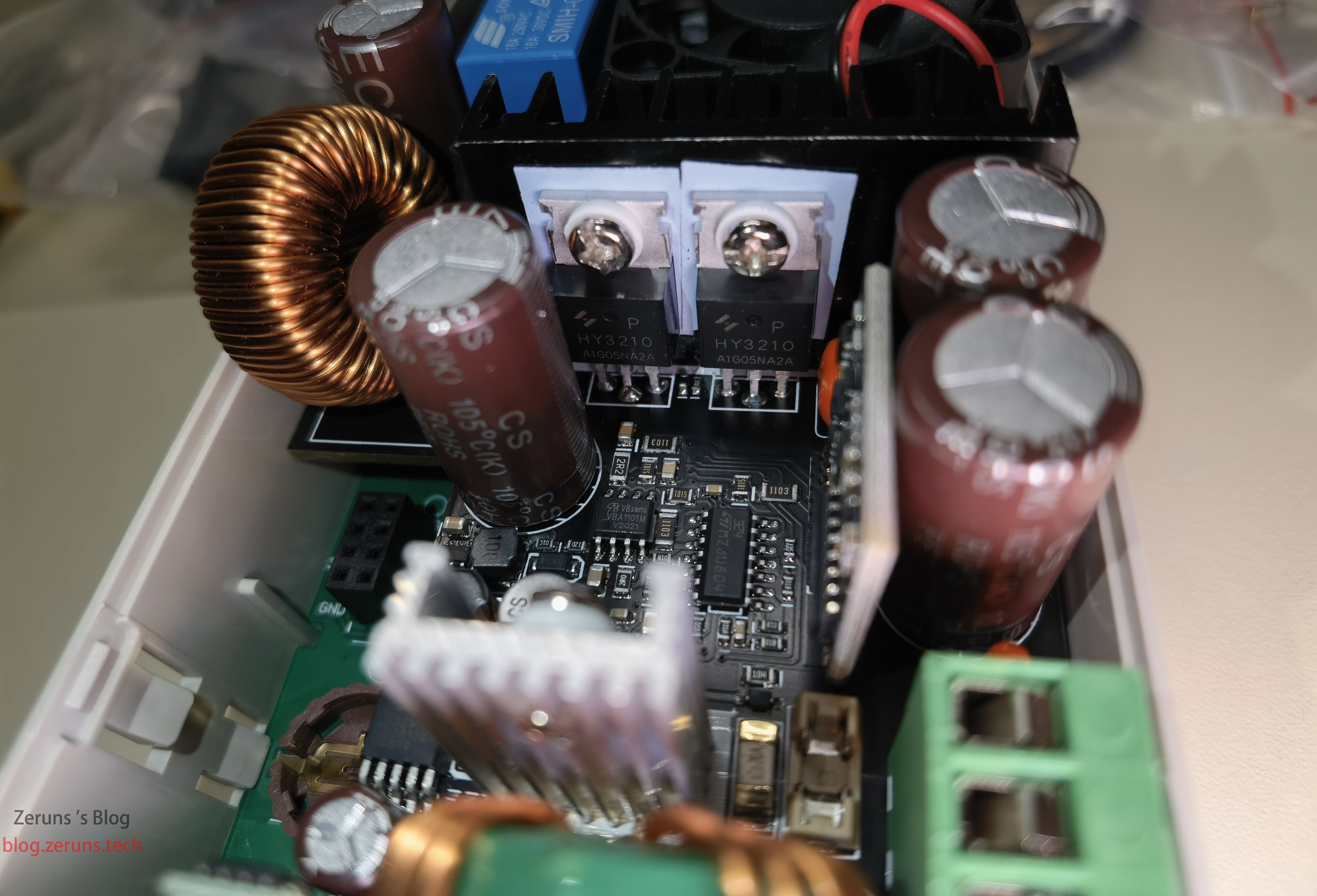

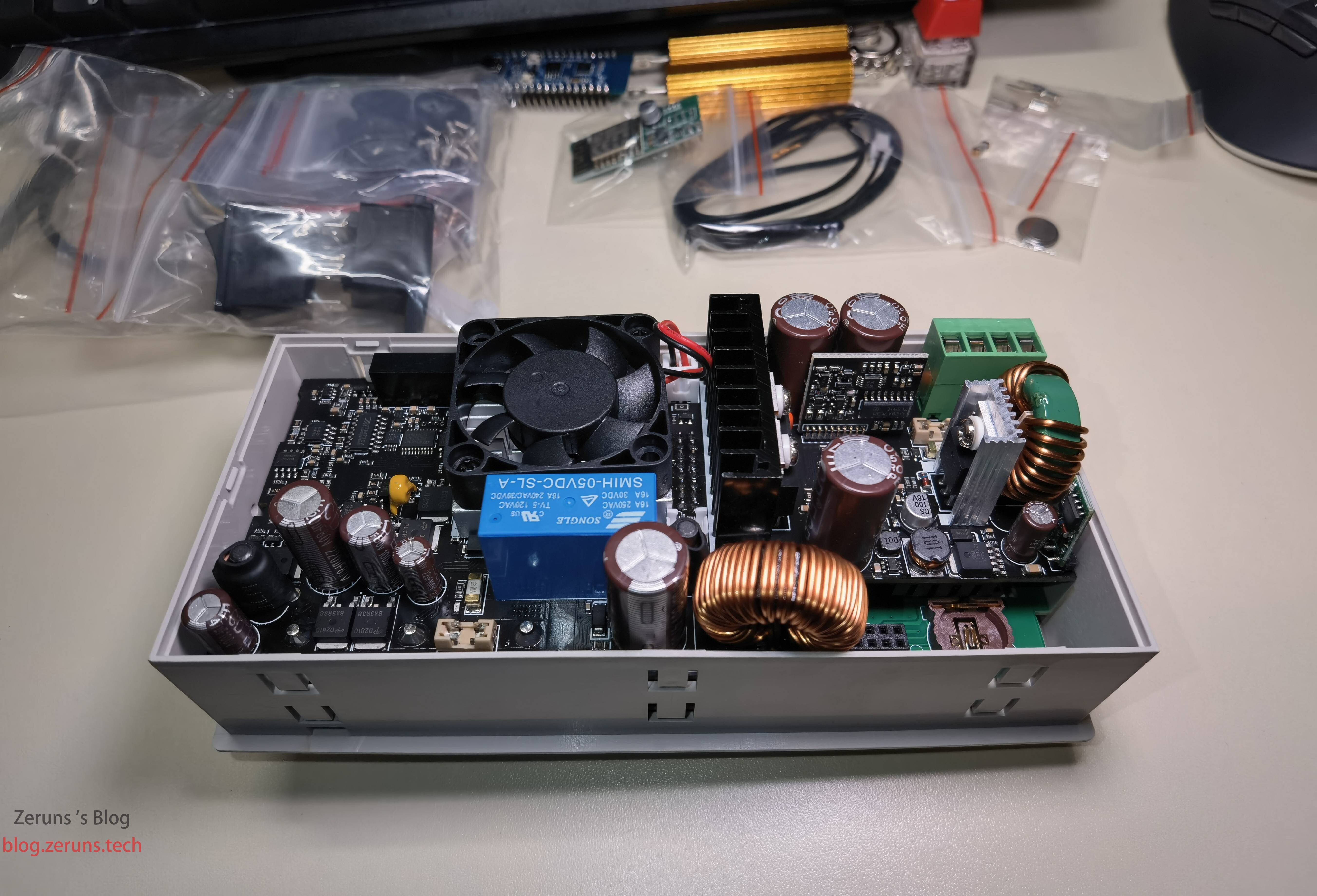

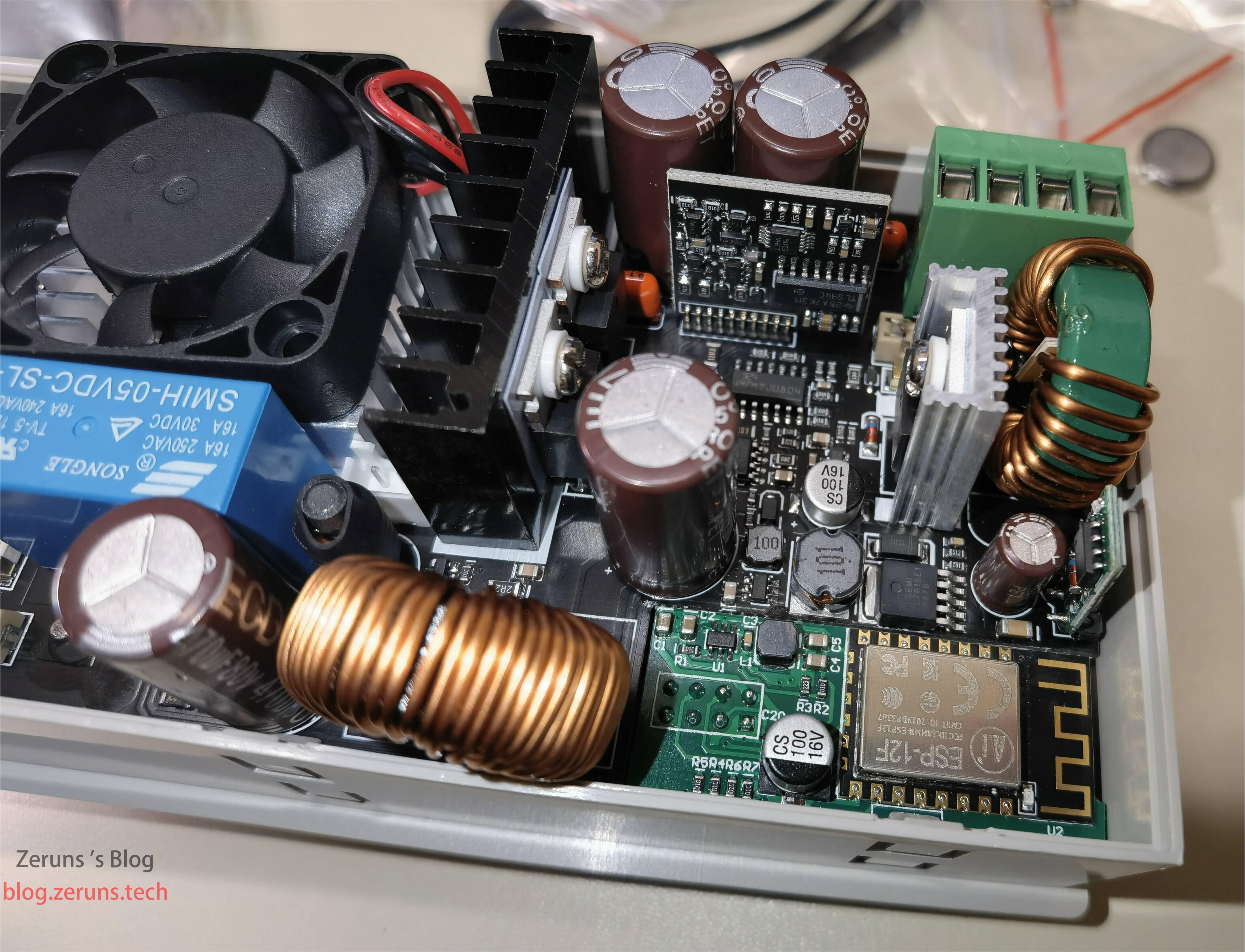

Parte de la fuente conmutada: dos MOSFET bajo el disipador negro, modelo HY3210, probablemente usados en rectificación síncrona en configuración buck. Las marcas de los condensadores parecen ser CS (¿marca o serie? ¿alguien lo sabe?).
El chip de 16 pines en la pequeña placa negra es TL594, probablemente el controlador PWM del circuito de la fuente conmutada. El MOSFET a la derecha es GO65N07. Junto al MOSFET hay un XL7015E1 (chip regulador reductor), usado probablemente como fuente auxiliar.
Una vez instalado el módulo WiFi, se identifica como ESP-12F.

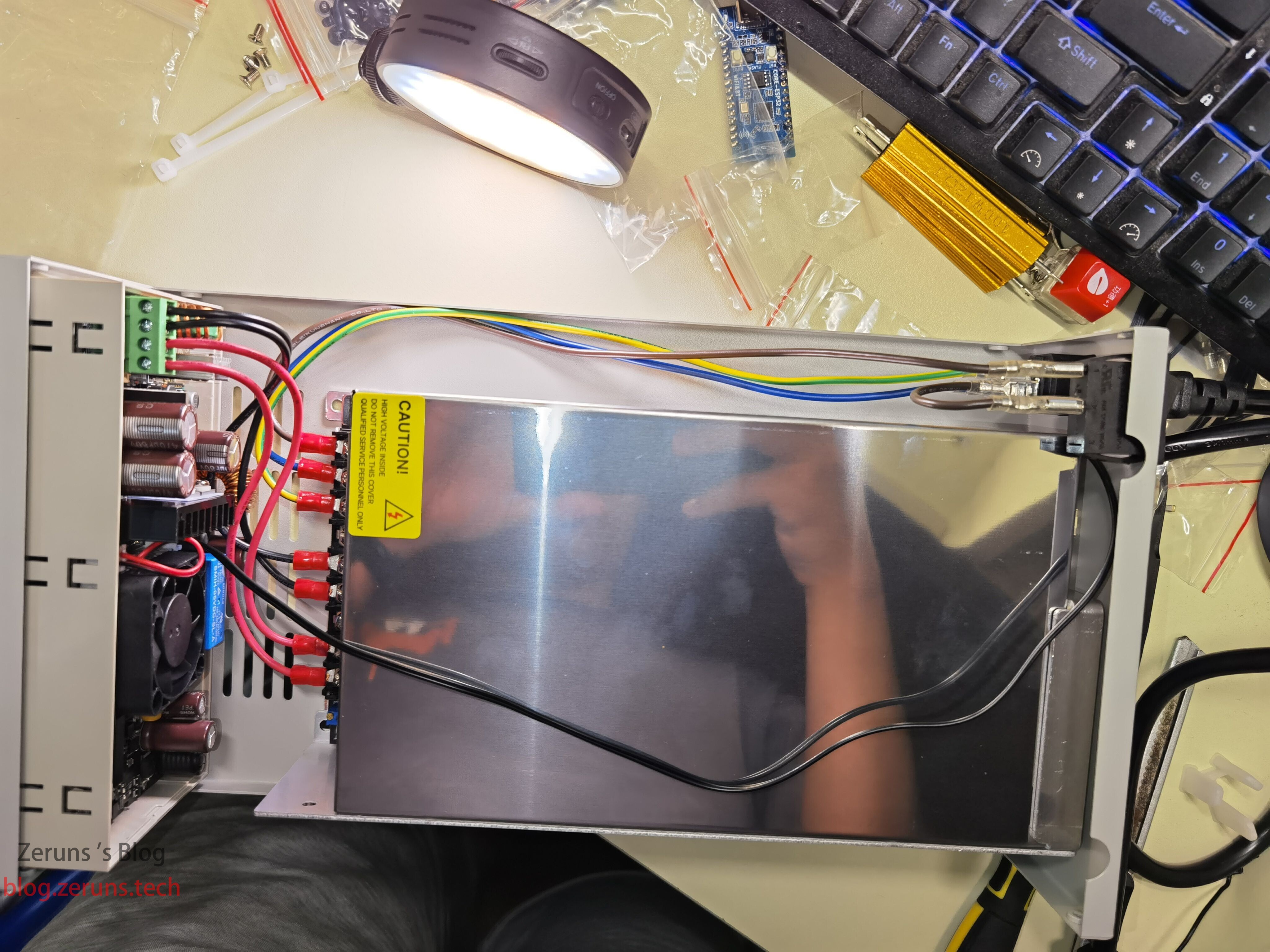

Imagen con todos los cables conectados

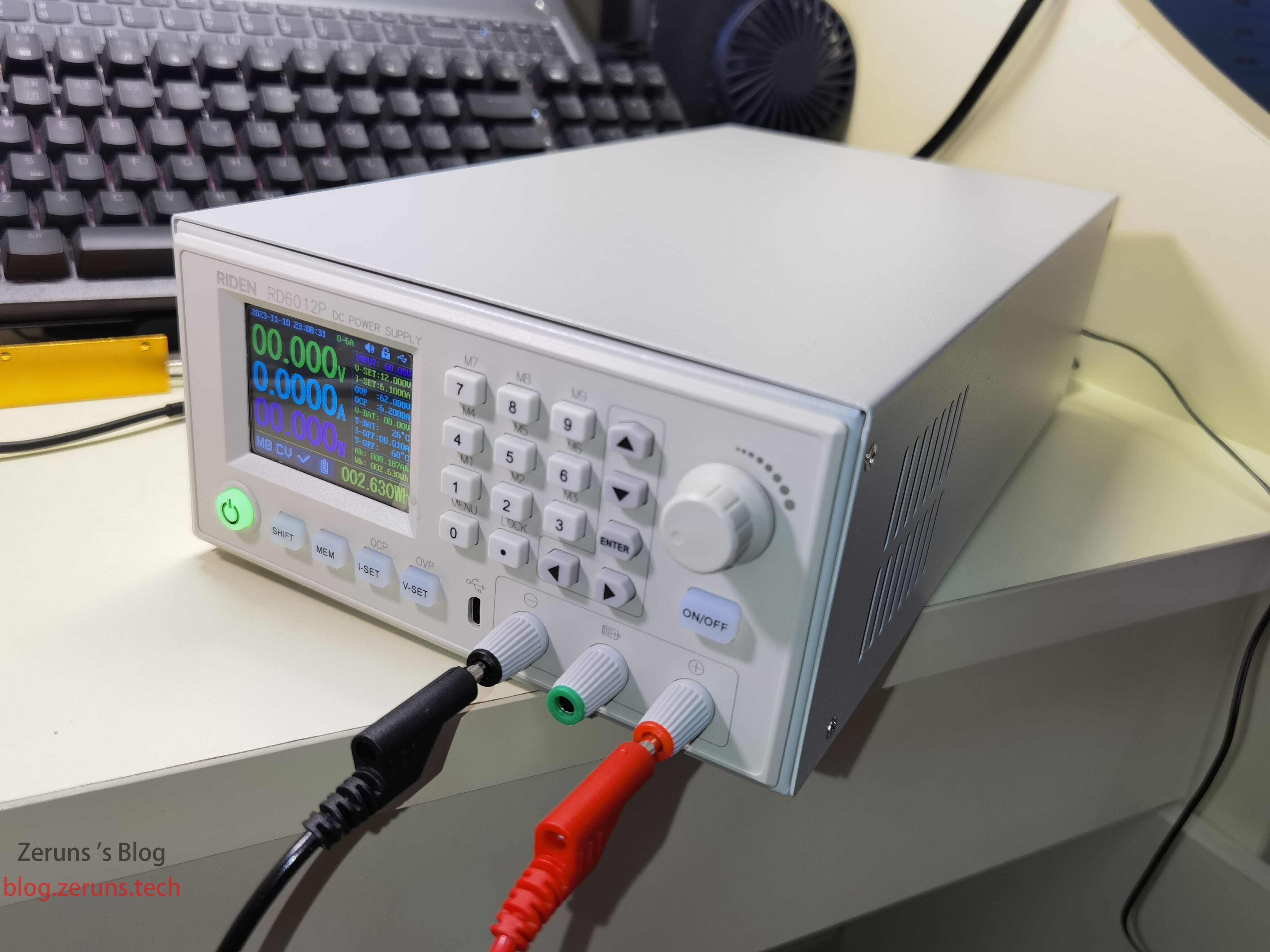

Imagen final montada

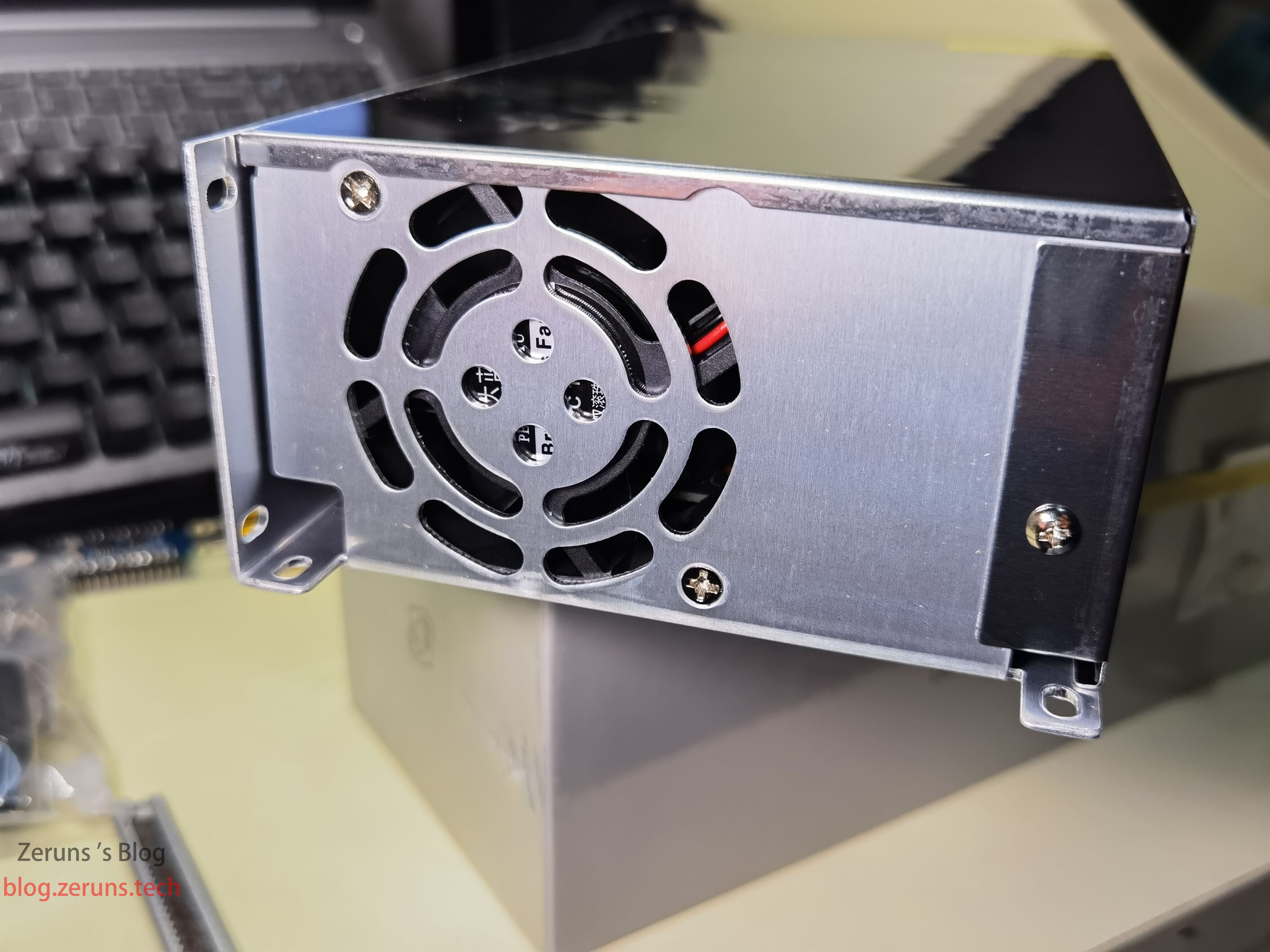

Parte trasera de la fuente
Evaluación
El multímetro utilizado en las pruebas es el VC86E de Victory, un modelo de 4½ dígitos. Los resultados son orientativos, ya que no cuento con equipos más precisos.
Prueba de consumo en vacío y eficiencia

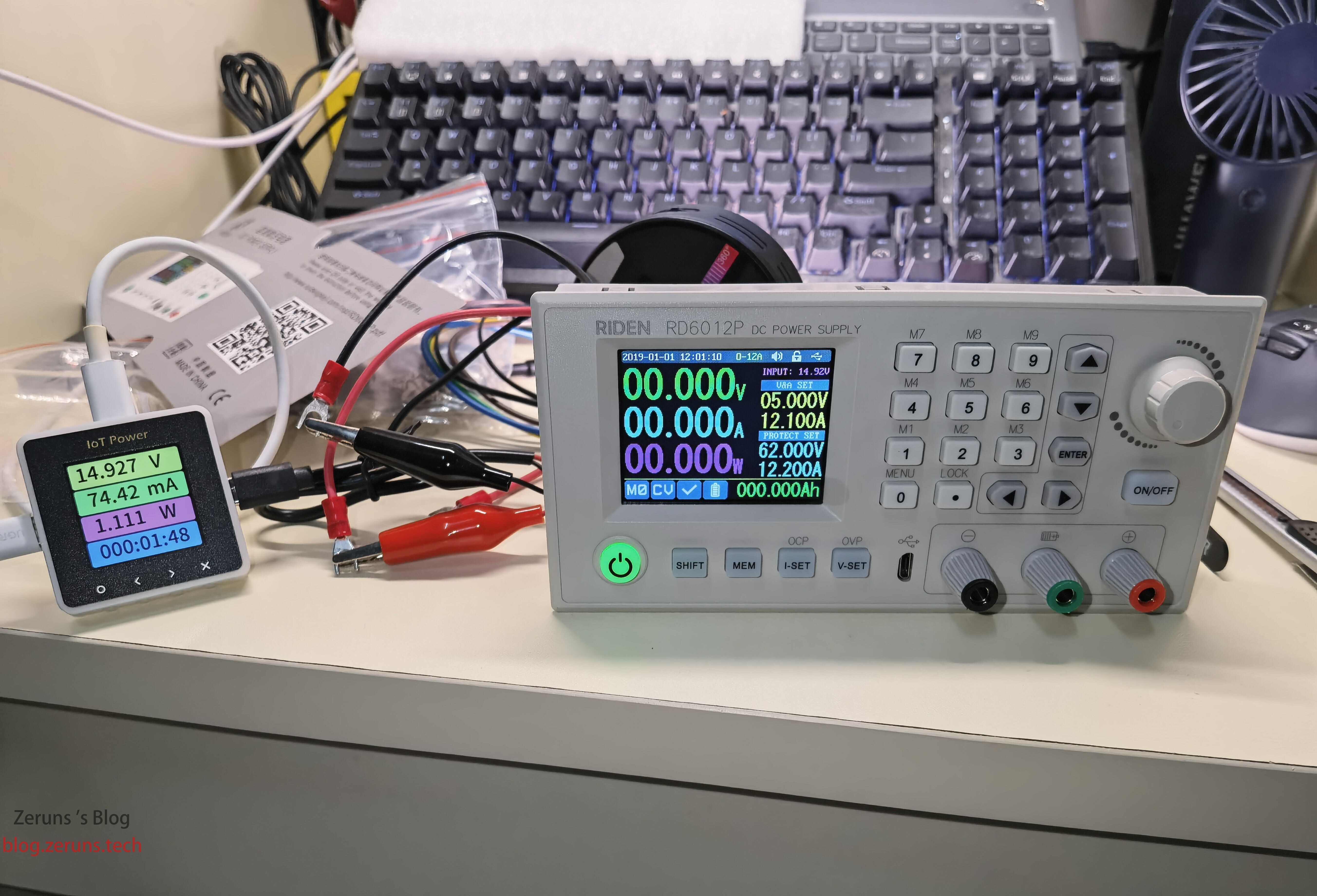

Consumo en vacío: algo más de 1 W.

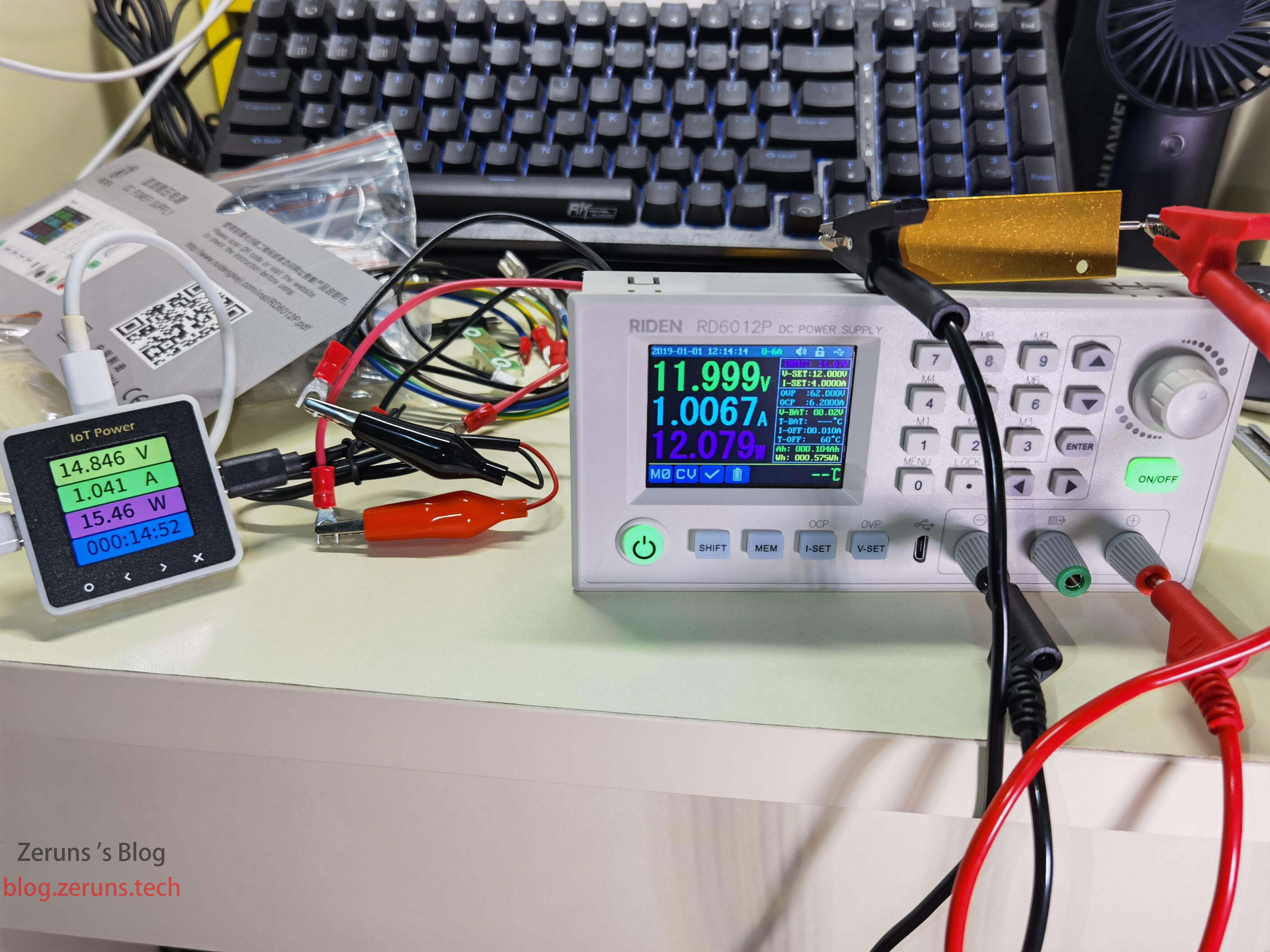

Prueba de eficiencia: con entrada de 15 V y salida de 12 V a 1 A, la eficiencia es aproximadamente del 78 %. Probablemente debido a que el voltaje de entrada es bajo; aumentándolo, la eficiencia debería mejorar.
Prueba de precisión de salida en corriente constante y precisión de retrolectura de corriente

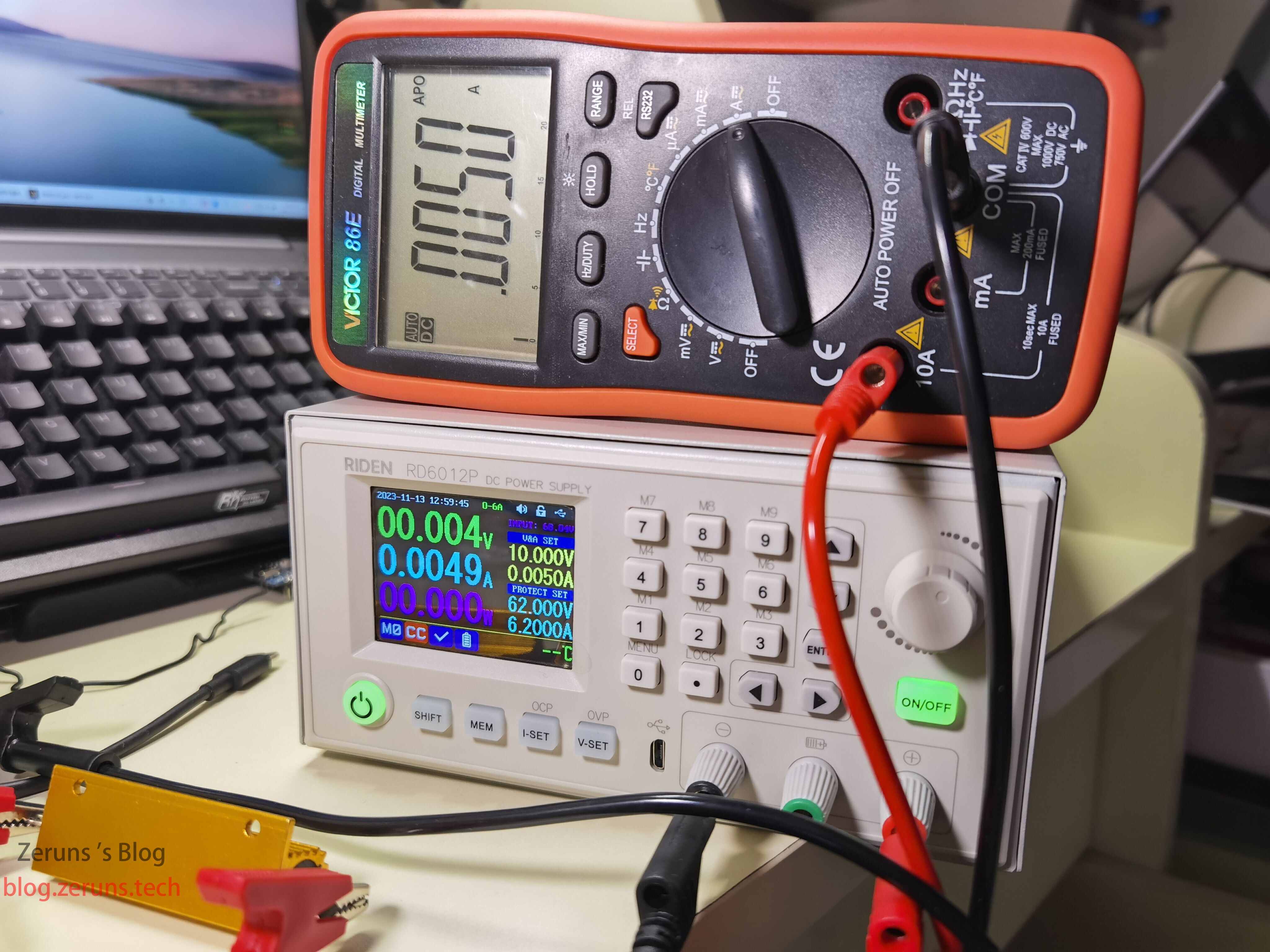

Carga: resistencia de 1 Ω. Tensión de salida ajustada a 10 V, corriente a 0,005 A. La fuente muestra 0,0049 A, el multímetro mide 0,005 A.

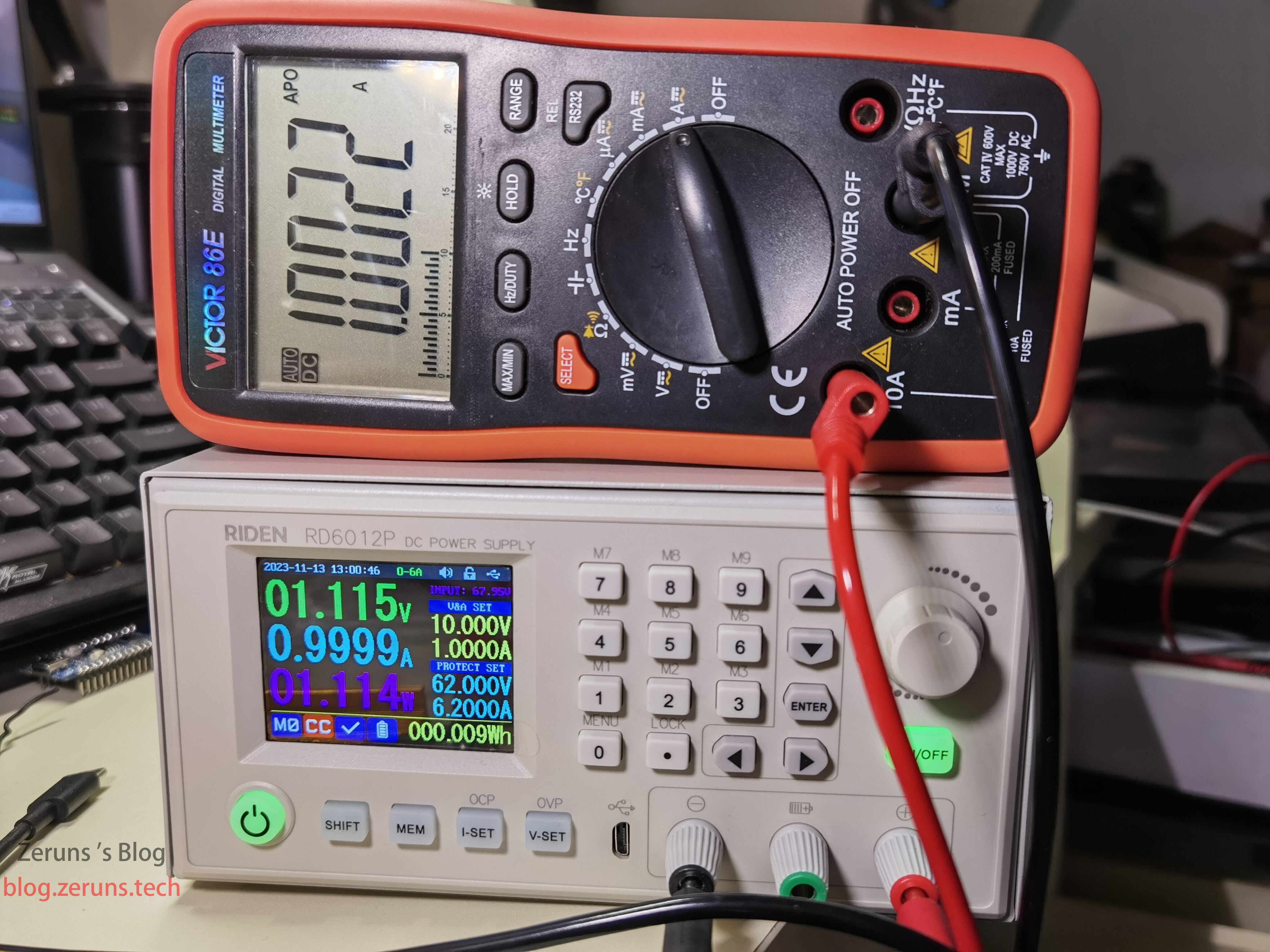

Corriente ajustada a 1 A: la fuente muestra 0,9999 A, el multímetro registra 1,0022 A.

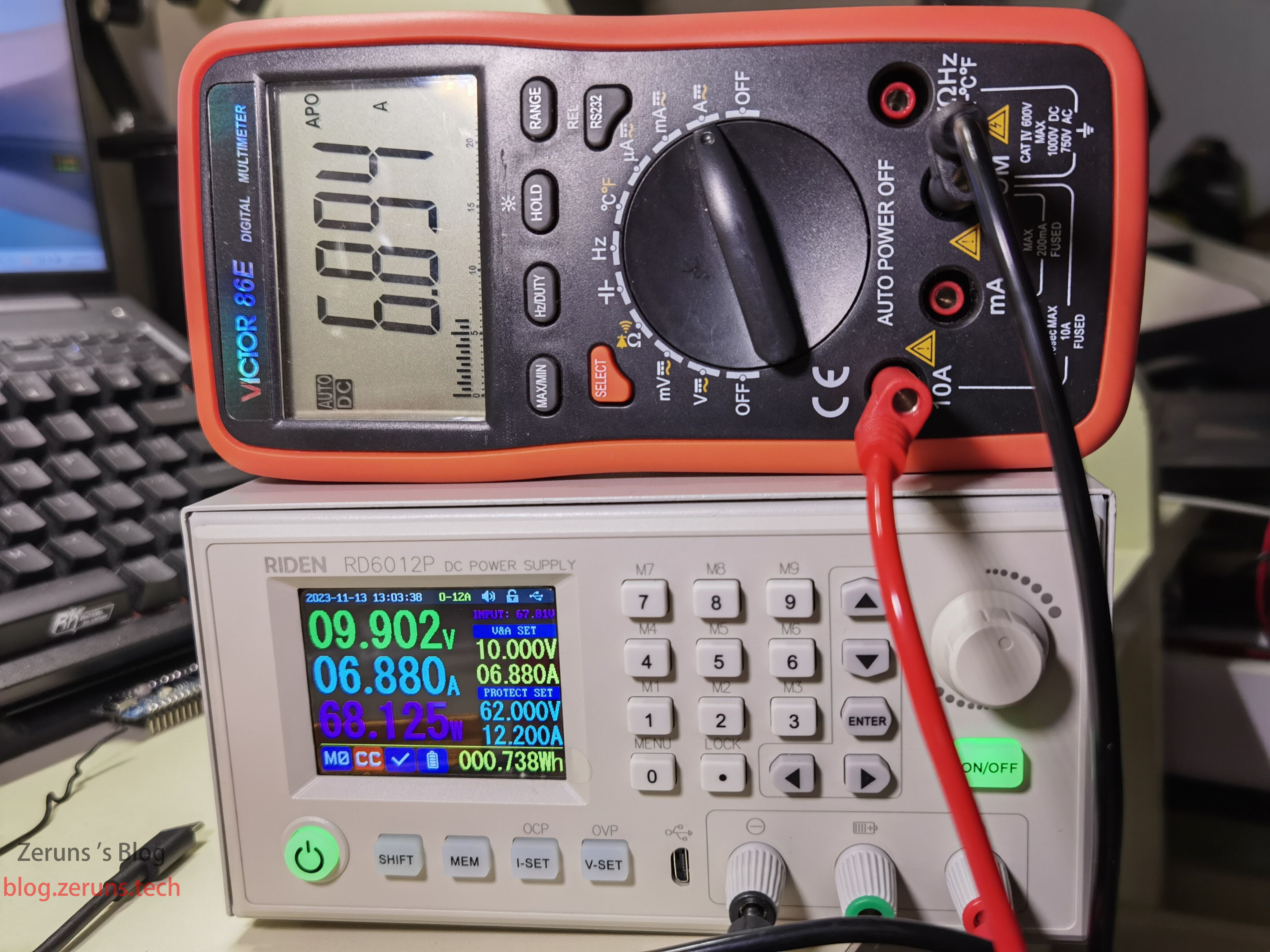

Cambiando a rango de 12 A, corriente ajustada a 6,88 A: la fuente muestra 6,88 A, el multímetro mide 6,894 A.

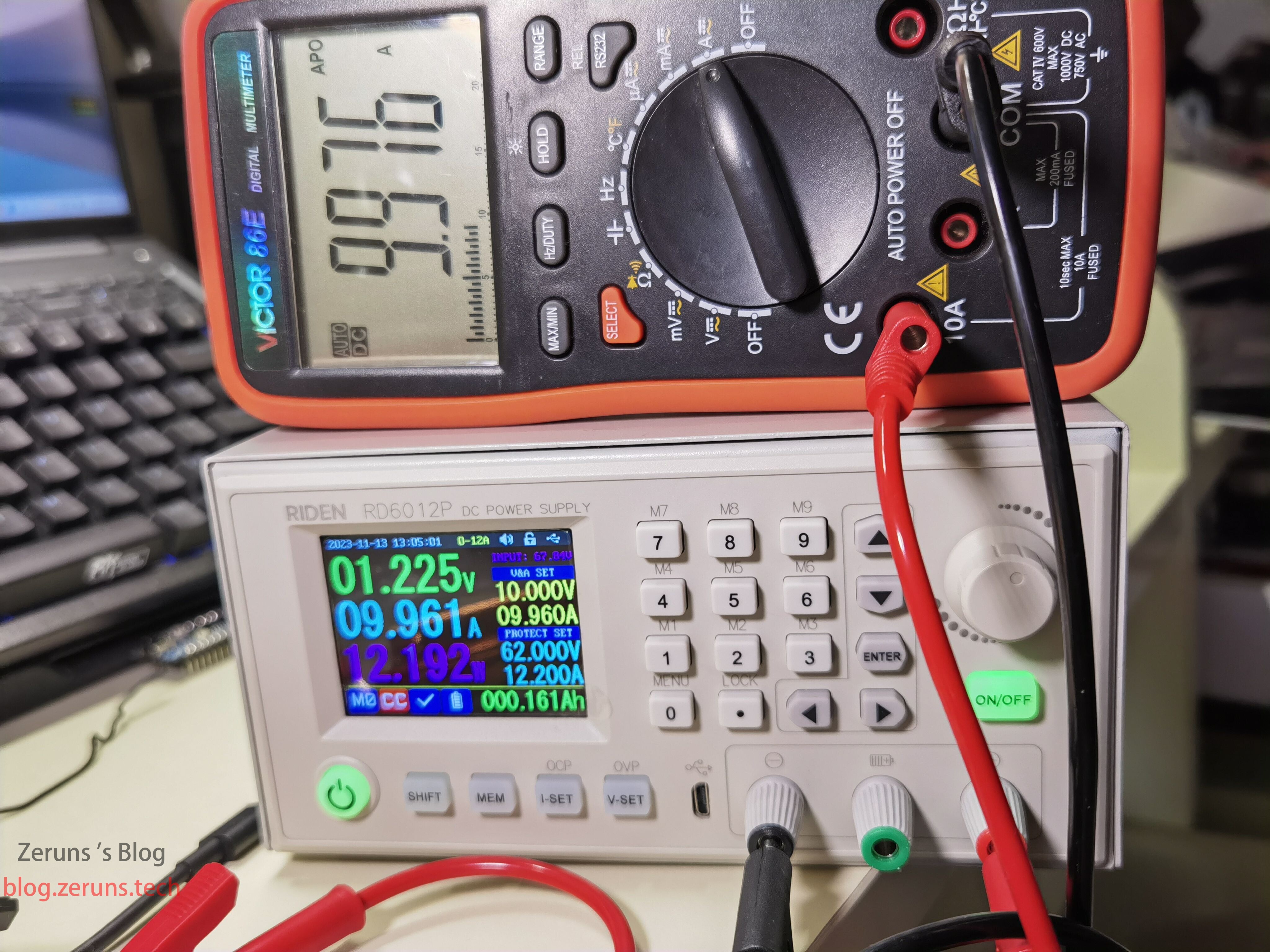

Conectando directamente los polos de salida de la fuente al multímetro (cortocircuito), corriente ajustada a 9,96 A: la fuente muestra 9,961 A, el multímetro mide 9,976 A.

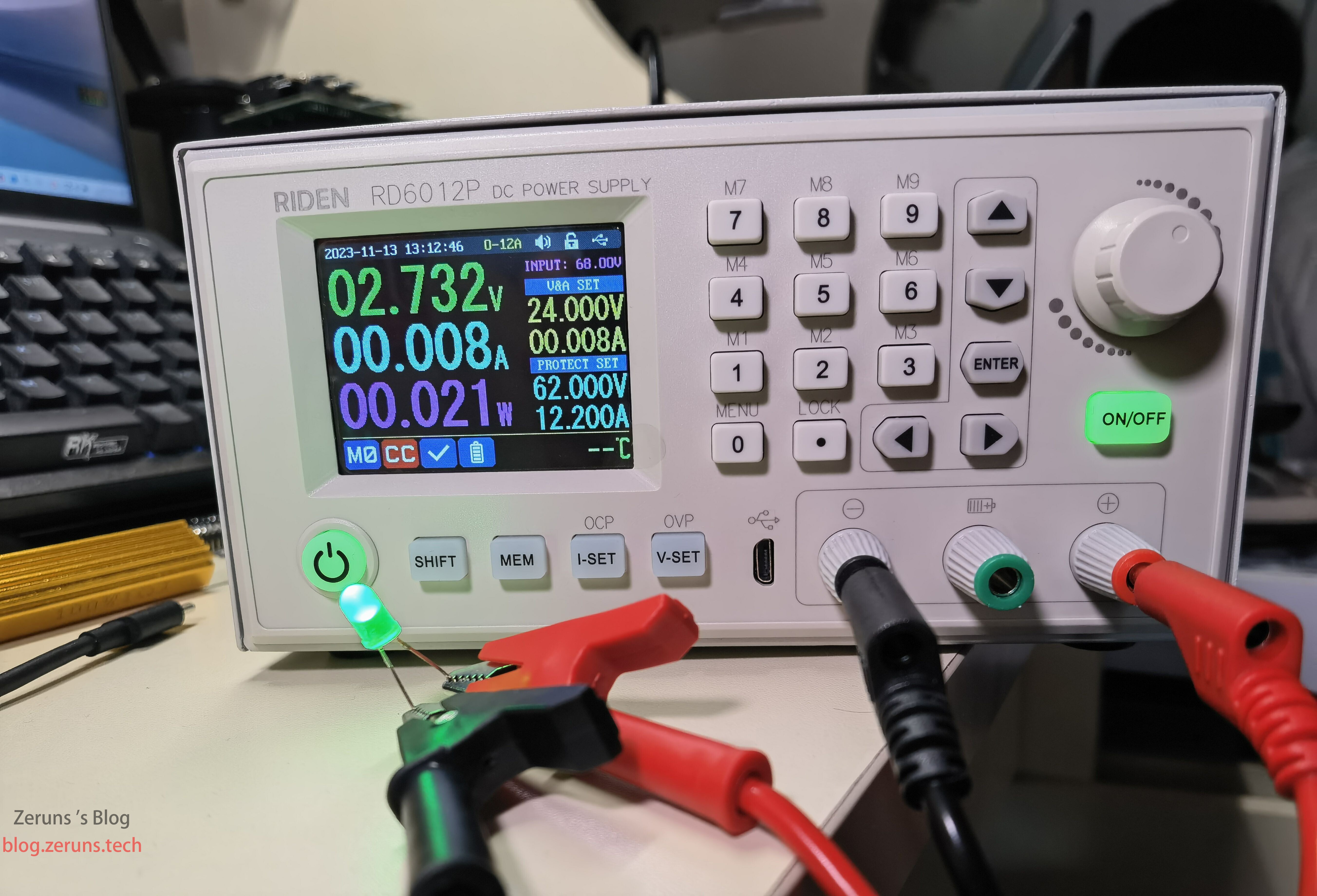

Prueba de estabilidad en corriente constante: salida ajustada a 24 V / 0,008 A, conectando un LED. Al activar la salida, la corriente se estabiliza en 0,008 A sin parpadeos, demostrando buena estabilidad. Con una fuente ajustable de baja calidad que tenía antes, al hacer esta misma prueba, el LED parpadeaba constantemente, indicando inestabilidad en la corriente constante.
Prueba de precisión de salida de voltaje y precisión de retrolectura de voltaje

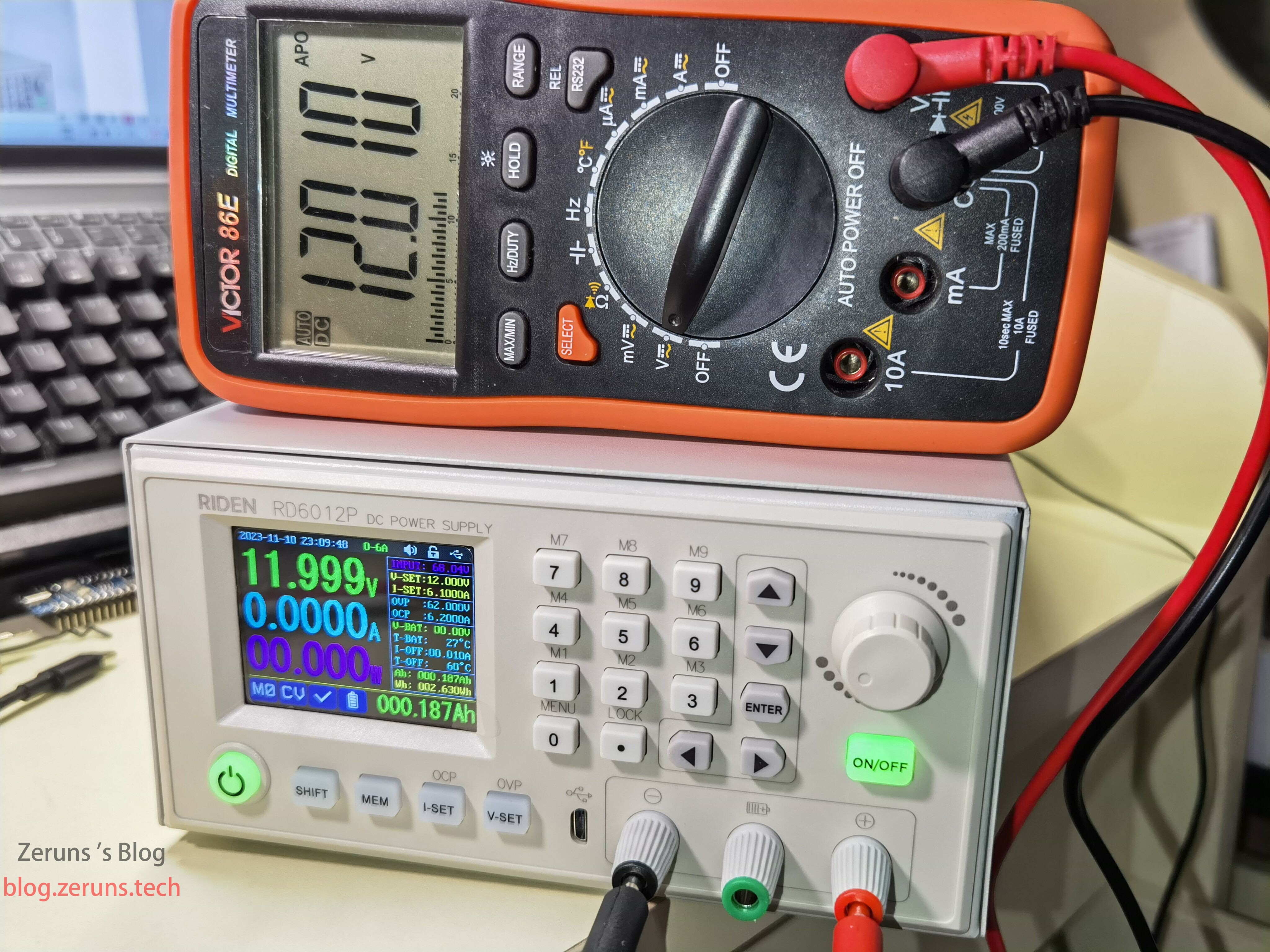

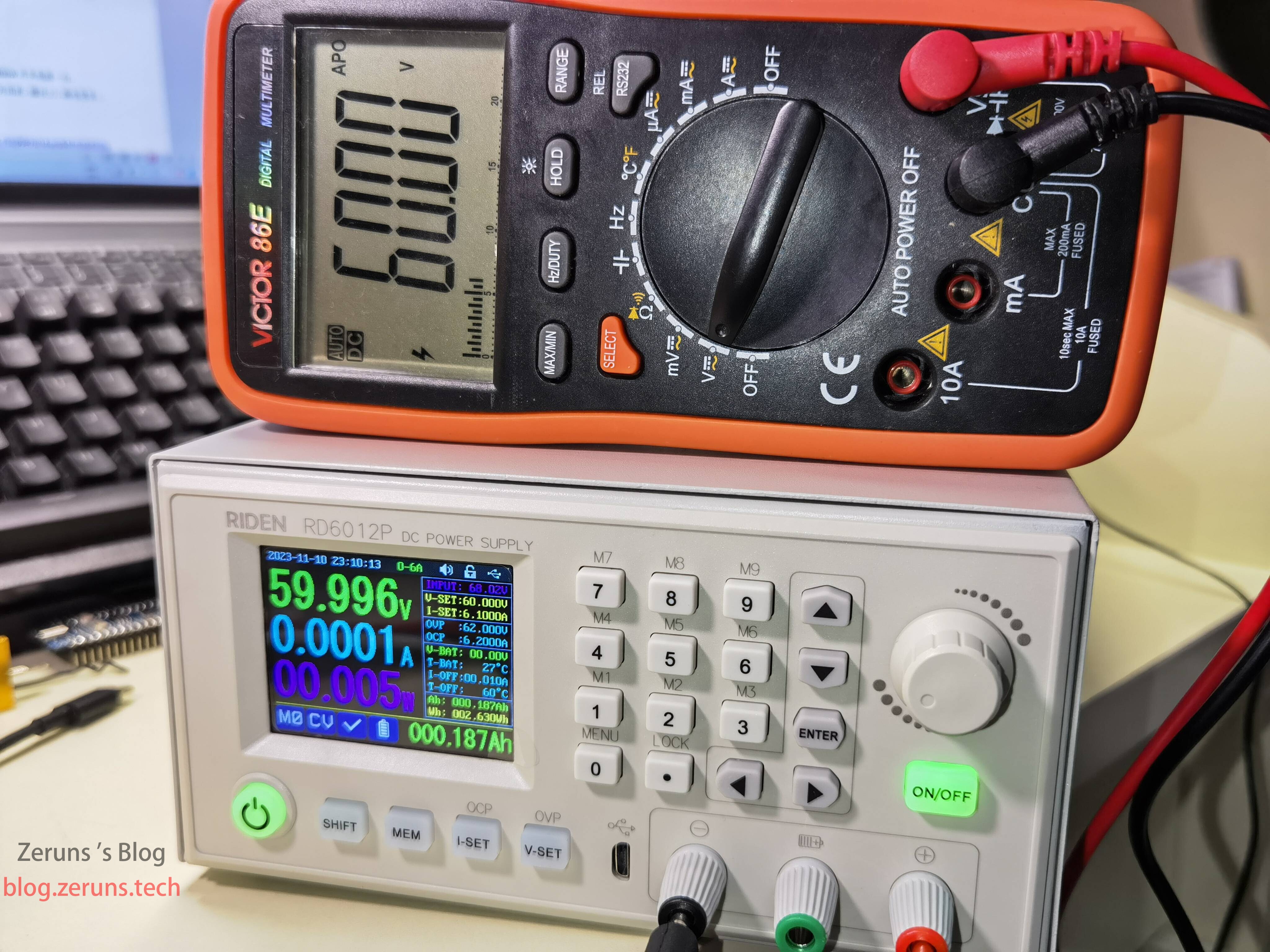

Voltaje ajustado a 12 V: la fuente muestra 11,999 V, el multímetro indica 12,01 V.
Voltaje ajustado a 60 V: la fuente muestra 59,996 V, el multímetro muestra 60 V.

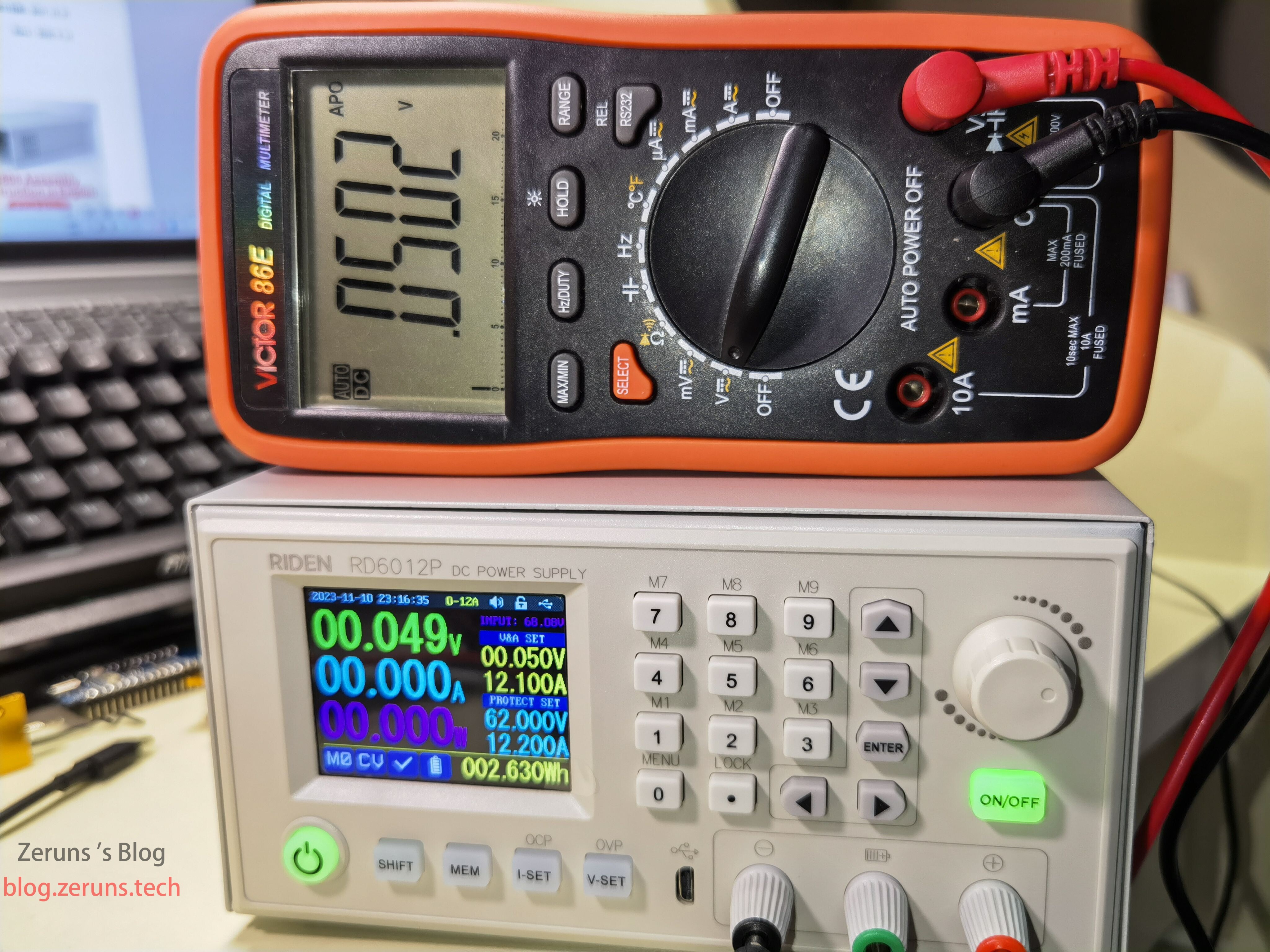

Voltaje ajustado a 0,05 V: la fuente muestra 0,049 V, el multímetro mide 0,0502 V.
Prueba de rizado
Las siguientes mediciones de rizado se realizaron sujetando las pinzas del osciloscopio a los cables de salida, por lo que el valor medido podría ser ligeramente mayor que el real.

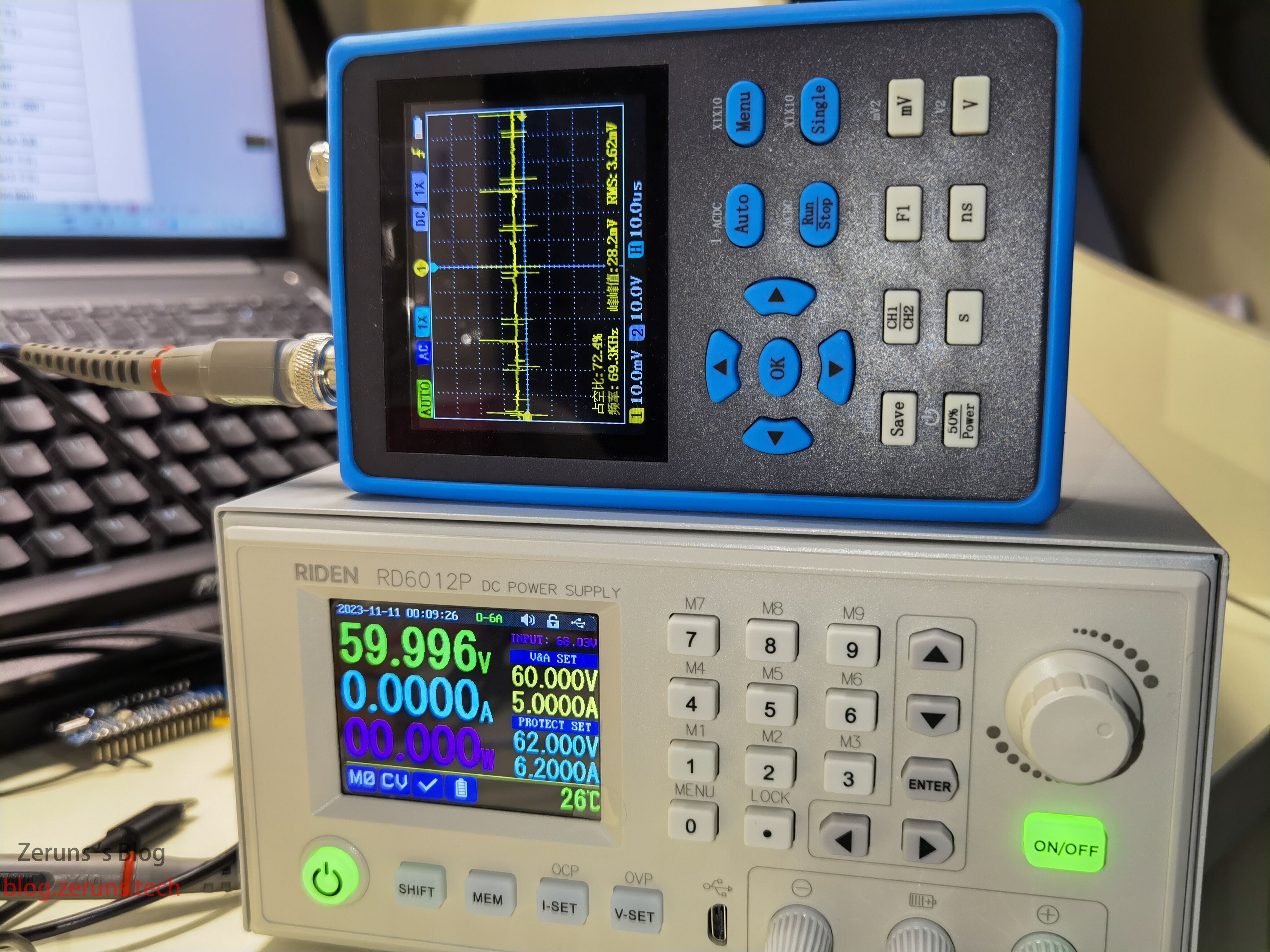

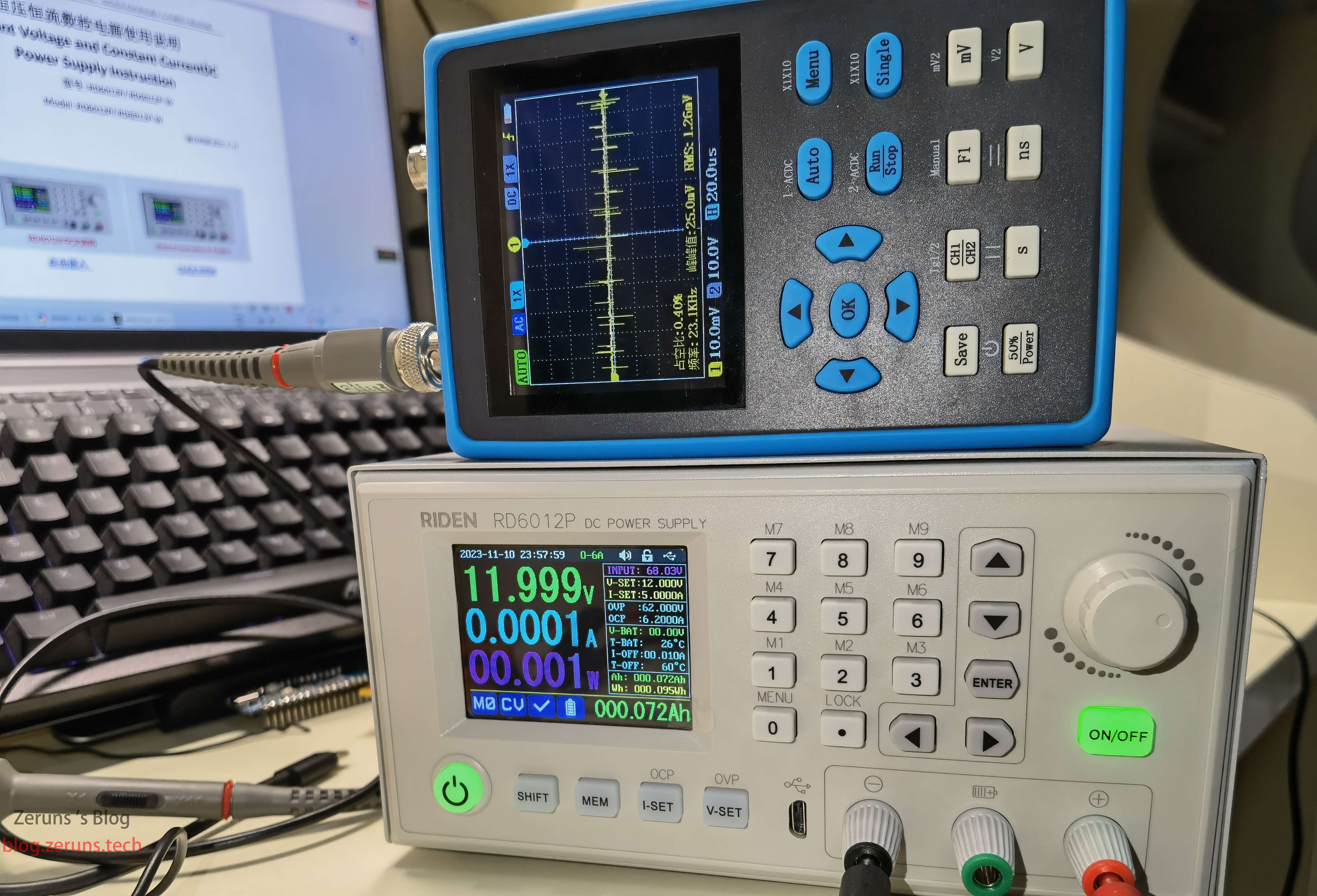

Rizado en vacío a 12 V: pico-pico ≈ 25 mV, valor medio ≈ 1,25 mV. Buen rendimiento.

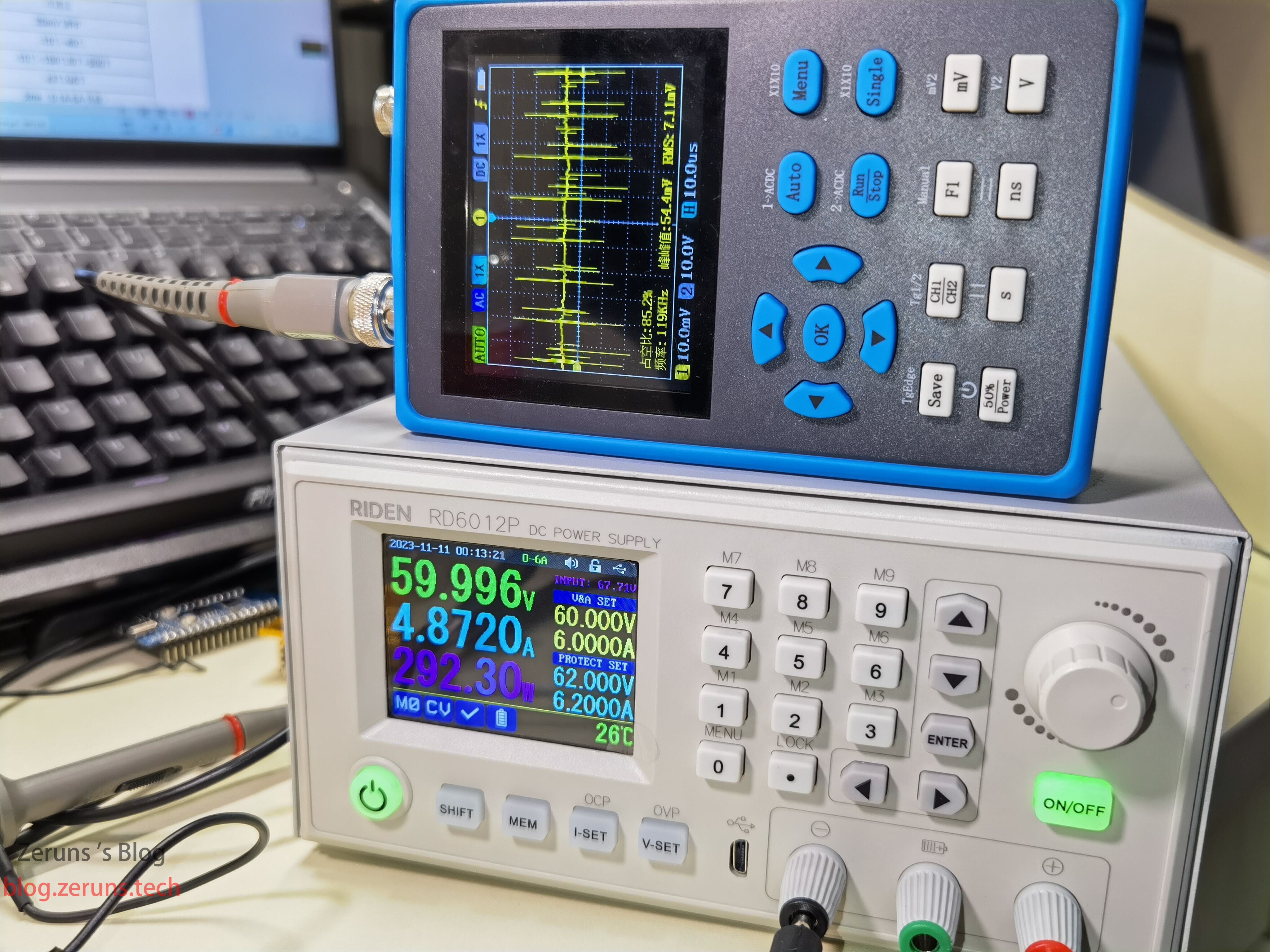

Rizado en vacío a 60 V: pico-pico ≈ 28,2 mV, valor medio ≈ 3,62 mV. Excelente resultado considerando el alto voltaje de salida, ya que el rizado no aumenta significativamente.

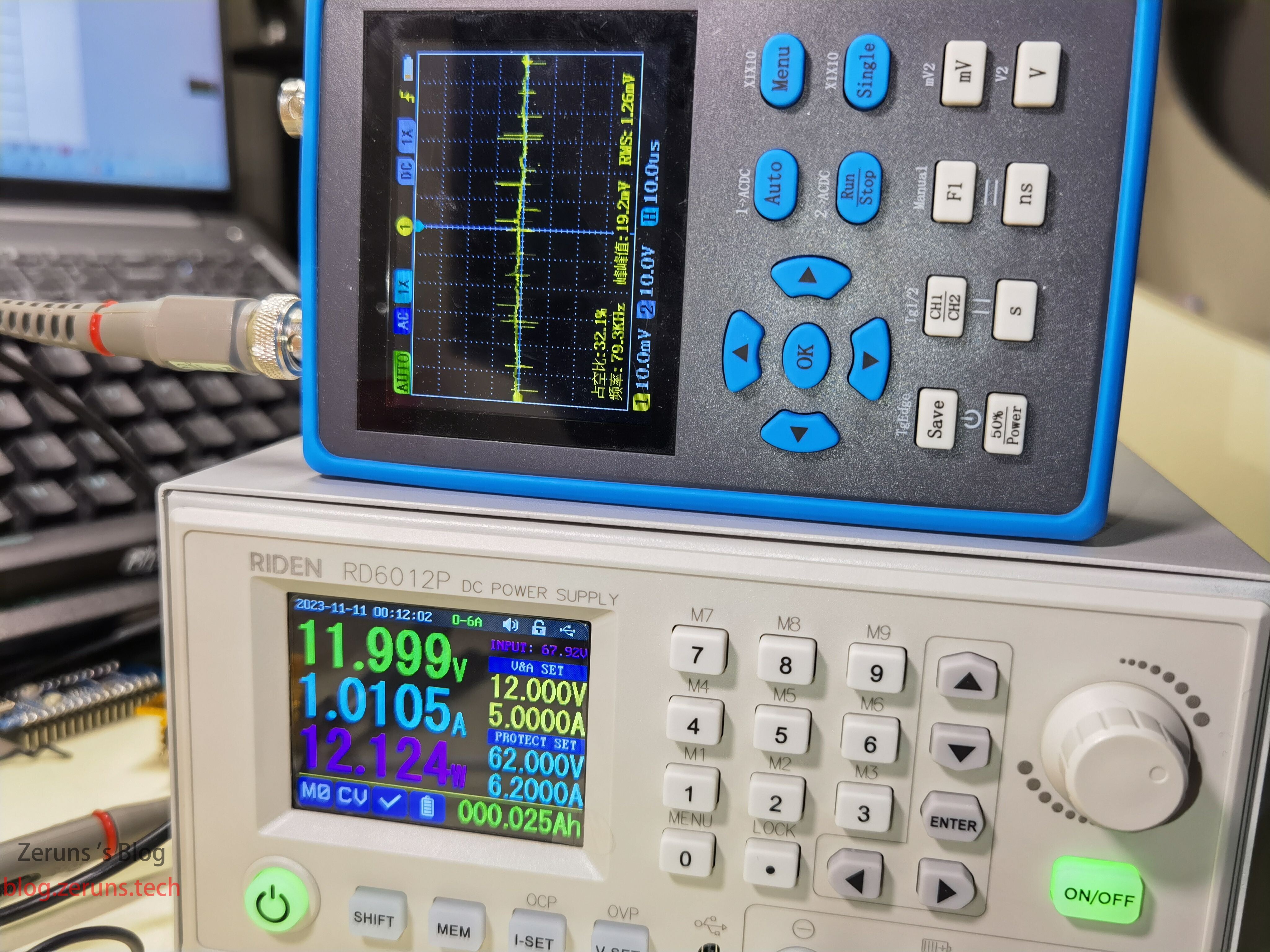

Carga con resistencia de 12 Ω, salida de 12 V / 1 A: rizado pico-pico ≈ 19,2 mV, valor medio ≈ 1,26 mV. Muy buen comportamiento.
Carga con resistencia de 12 Ω, salida de 60 V / 4,8 A: rizado pico-pico ≈ 54,4 mV, valor medio ≈ 7,11 mV. Resultado aceptable.
