将IO0置低电平后模块重新上电进入烧录模式
在使用 ESP8266 FLASH DOWNLOAD TOOL 烧录 AT 固件时，出现“等待上电同步”提示，通常是因为 ESP8266 模块未进入烧录模式，或串口通信存在异常。以下是具体原因和解决方法：
常见原因
-
未进入烧录模式
ESP8266 进入烧录模式需要满足特定硬件条件：- 上电或复位时，GPIO0 引脚必须拉低（接地）。
- 若 GPIO0 未拉低，模块会正常启动，而非进入烧录模式，工具就会一直等待同步。
-
串口连接问题
- TX/RX 引脚接反：电脑串口 TX 应接 ESP8266 的 RX，电脑串口 RX 应接 ESP8266 的 TX。
- 未共地：电脑串口 GND 必须与 ESP8266 的 GND 相连，否则信号无法正常传输。
- 串口驱动未安装：如使用 CH340/CP2102 等 USB 转串口模块，需先安装对应驱动。
-
工具配置或硬件问题
- 波特率/COM 口选择错误：确认工具中 COM 口和波特率（常用 115200）与实际一致。
- 供电不足：ESP8266 烧录时需要稳定的 3.3V 供电，若电流不足会导致无法同步。
- SPI 配置不匹配：SPI SPEED、SPI MODE 等参数需与模块 Flash 类型匹配（如 QIO/DIO 模式）。
解决步骤
-
强制进入烧录模式
- 先将 ESP8266 的 GPIO0 引脚接地（用杜邦线连接到 GND）。
- 点击工具中的
START按钮，然后对 ESP8266 执行 复位（RST 引脚短暂接地） 或重新上电。 - 待工具开始检测后，再松开 GPIO0（或保持到烧录开始）。
-
检查串口连接
- 确认 TX ↔ RX、RX ↔ TX 连接正确，且 GND 共地。
- 在设备管理器中确认 COM 口编号，与工具中选择的 COM 口一致。
-
调整工具配置
- 保持默认 SPI SPEED（26.7MHz）和 SPI MODE（QIO/DIO，根据模块调整）。
- 确认固件地址为
0x00000（AT 固件通常烧录到该地址）。
-
排查硬件问题
- 确保 ESP8266 供电为 3.3V，且电流充足（避免使用 USB 口直接供电，可外接稳压电源）。
- 更换 USB 转串口模块或数据线，排除硬件故障。
如果按以上步骤操作后仍无法同步，可以尝试降低波特率（如 9600），或更换烧录工具（如 esptool.py 命令行工具）进一步排查。
那个“SYNC”消息以及中文文本 “等待上电同步” 字面意思是软件正在等待 ESP8266 重启进入 UART 下载模式（UART Download Mode）。
该工具本质上是在“监听”芯片发出的一个特定信号，表示“我已准备好被刷写”。如果界面一直停留在这个屏幕，则说明芯片尚未发送该信号。
如何解决
要跳过此界面，你需要手动触发引导程序（bootloader）。请按顺序尝试以下步骤：
1. “双按钮”复位法（最常见）
如果你的开发板有 Flash 和 Reset 按钮：
- 按住 Flash（或 Boot）按钮不放。
- 短暂按下并释放 Reset（RST）按钮。
- 松开 Flash 按钮。
此时工具应立即从“SYNC”变为“FINISH”，或显示进度条。
2. 检查 GPIO0 接线
如果你使用的是裸露的 ESP-01 或 ESP-12 芯片（无按键）：
- 在芯片上电或复位时，GPIO0 必须连接到 GND（地）。
- 如果 GPIO0 悬空或连接到 VCC，则芯片将启动进入“运行模式”（执行已有程序），而不是“下载模式”（接收新程序）。
3. 电源问题
ESP8266 在同步阶段对电流需求较高，众所周知比较“耗电”。
- 如果你仅通过廉价的 USB 转 TTL 适配器供电，可能无法提供足够的电流（峰值需要约 300mA 以上）。
- 建议使用外部 3.3V 电源供电（注意必须与 USB 适配器共地）。
4. 确认 COM 端口正确
确保 COM3 确实是你连接的 ESP8266 设备。
- 拔掉设备后，如果 COM3 从设备管理器中消失，则说明是正确的端口。
- 如果 COM3 依然存在，则你选择了错误的端口。
快速设置检查

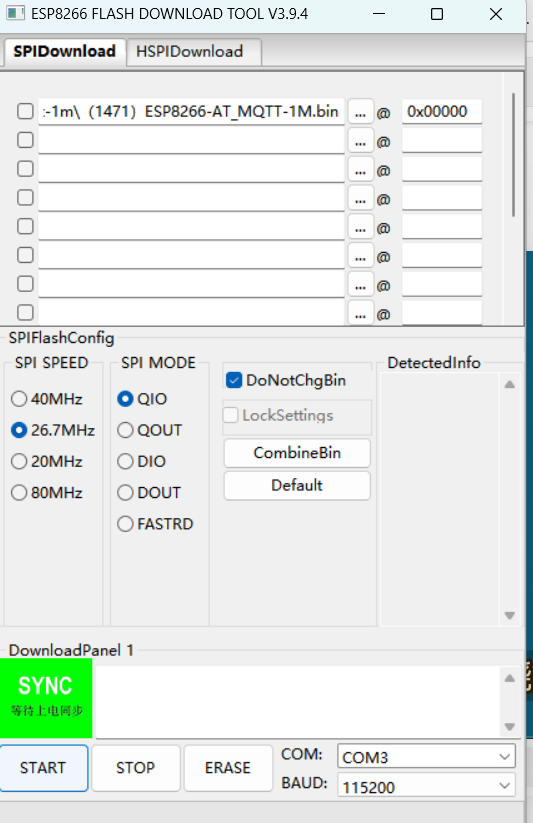

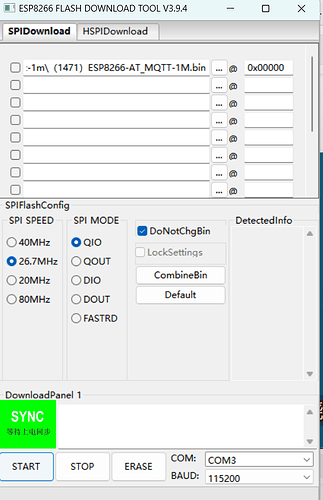

从你的截图来看，对于一个 1MB（8Mbit）的模块，地址和文件配置基本正确，但请注意以下几点：
- SPI MODE（SPI 模式）： 如果 “QIO” 失败，请尝试 “DIO”。许多 ESP8266 模块（尤其是 ESP-01）仅支持 DIO 模式。
- 波特率（Baud Rate）： 115200 是安全的选择。如果你使用高质量的数据线，可以尝试更高波特率（如 921600），但在首次成功同步前，建议坚持使用 115200。
