開源 USB 10 Gbps 集線器,具備 2.5 Gbps 乙太網路與 TF/SD 卡讀卡機 (VL822+RTL8156BG+GL3224)

开源一款Type-C输入的USB3.2扩展坞:4个USB3.2 Gen2接口 + 2.5G以太网 + TF/SD卡读卡器,支持PD快充辅助供电,输入电压范围4至20V,采用Buck-Boost电路将输出稳压至5.1V,基于VL160 + VL822 + RTL8156BG + GL3224芯片设计。

开源USB 10Gbps集线器,带2.5G以太网和TF/SD卡读卡器

:round_pushpin:这是我第一次设计高速PCB项目,此前从未接触过此类设计。如有任何改进建议或发现错误,恳请不吝指教!

:rocket:另外,我目前正在线上寻找工作机会。如果广州或佛山地区有雇主正在招聘,欢迎联系我。您可以通过我的OSHWHub主页查看我的开源项目:https://oshwhub.com/zeruns/works

项目演示与设计过程视频: https://www.bilibili.com/video/BV145G1z9Em2/

OSHWHub开源仓库地址: https://url.zeruns.com/U9sCt

电子/单片机技术QQ群: 2169025065

下载链接在文章末尾!

项目概述

:play_button: 这是一款采用USB-C输入的USB3.2扩展坞,配备四个USB3.2(10 Gbps)Type-A输出接口(输入端口也支持10 Gbps,因此总带宽为10 Gbps),另含一个2.5G以太网口以及TF/SD卡读卡器。

:play_button: 5V电源部分采用Buck-Boost升降压转换器,输出稳压至5.1V(额外0.1V用于补偿大电流下的电压压降)。设备设有两个Type-C输入接口:其中一个为数据接口(也可供电,但不触发快充协议,仅接受5V输入,并通过转换器供电,防止重载时电压下降);另一个为专用电源接口(支持PD快充,可协商输出20V,再经转换器降压至5.1V)。5V电源总输出能力可达9.5A,每个USB-A端口最大支持2A输出。

:play_button: 本项目使用了两颗VL822芯片,其中一颗仍有一个未使用的USB接口,可用于扩展——例如增加一个Type-A输出,或接入带电压/电流检测功能的微控制器,实时采集各USB端口的功耗数据并通过USB上传至主机PC。这对于嵌入式调试或USB设备功耗监控非常有用(这原本是我的初始计划,但因PCB尺寸限制为避免板子过大而暂未实现)。

:play_button: 整体设计分为两块板:上层板集成5V Buck-Boost电源电路和读卡器电路,下层板则包含USB集线器和2.5G以太网电路。两块板通过FPC排线和XH2.54排针连接。

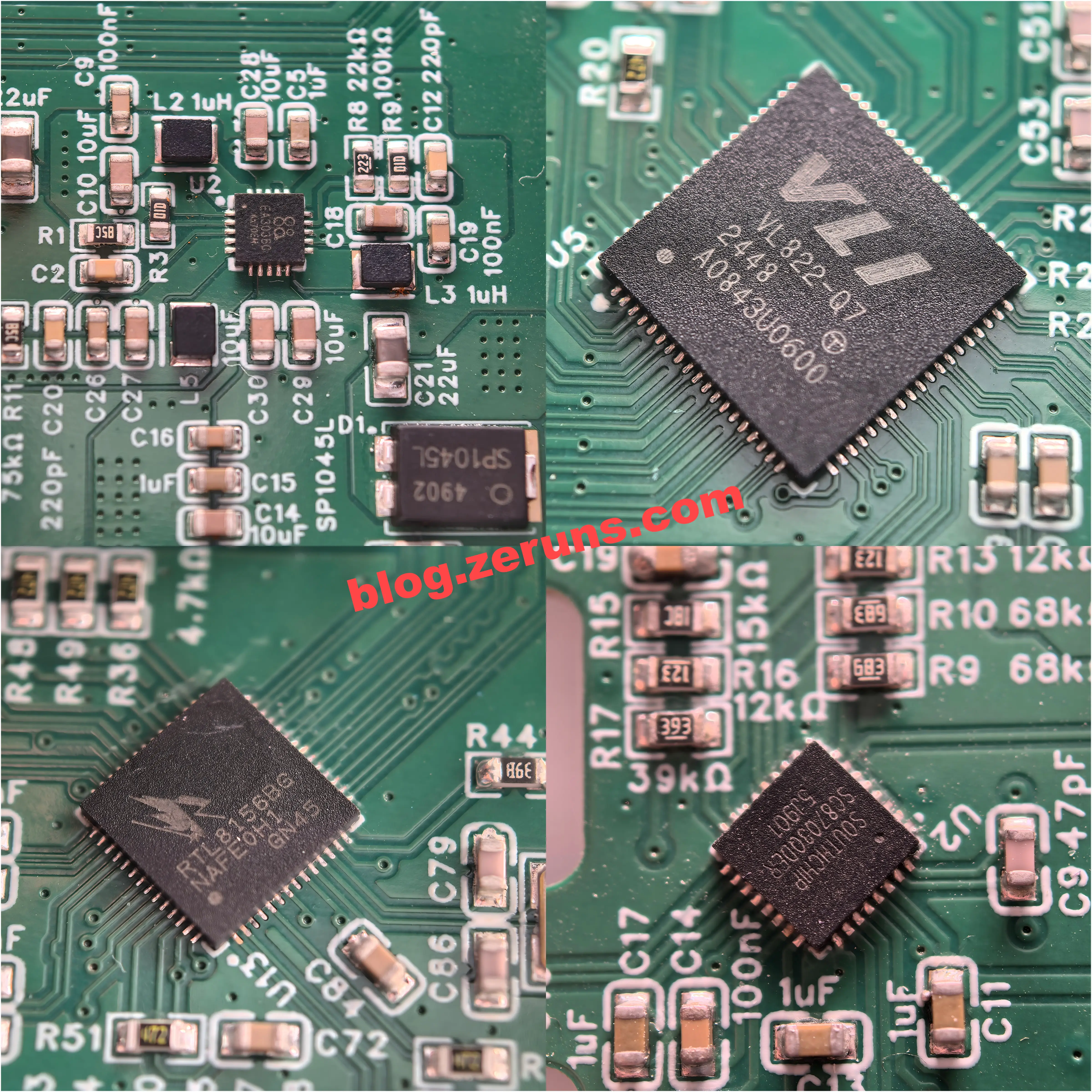

:play_button: 主要芯片:VL160、VL822、RTL8156BG、GL3224、EA3036、MT2492、SC8703

:play_button: 本设计参考了项目“带独立稳压的USB3扩展坞”:https://oshwhub.com/leo_lin/usb3-dock-with-dc-dc-converter

扩展坞规格参数

  • 输入接口: USB-C
  • 输出接口: USB-A、RJ45、TF、SD
  • 最大输入数据速率: 10 Gbps
  • 最大输出数据速率: USB: 10 Gbps | RJ45: 2.5 Gbps
  • Type-C最大输入功率: 5V@5A / 20V@5A
  • Type-A最大输出电流: 5V@2A(所有端口合计最大8A)
  • 尺寸: 90 × 74 × 26.3 mm

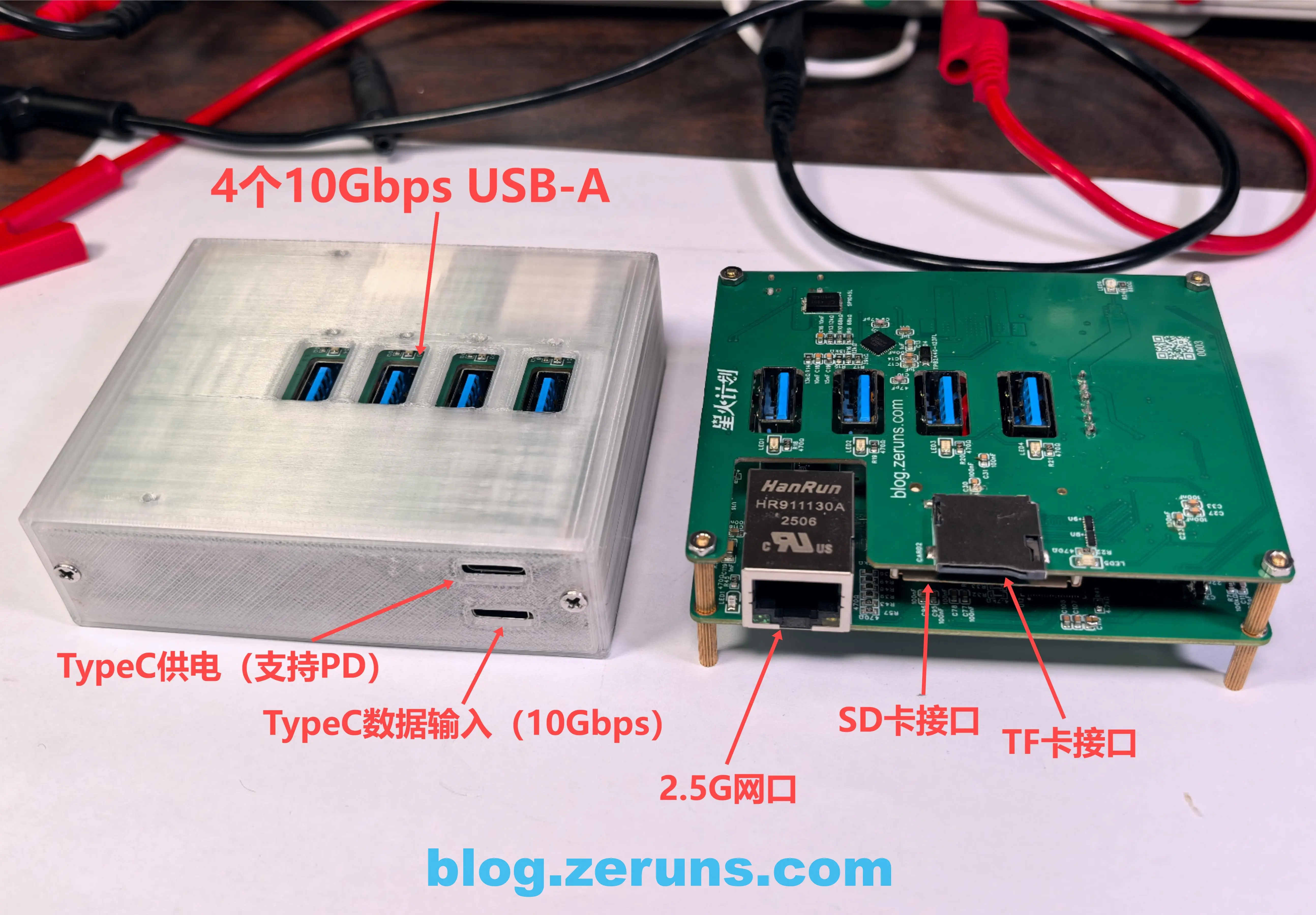

产品实物图

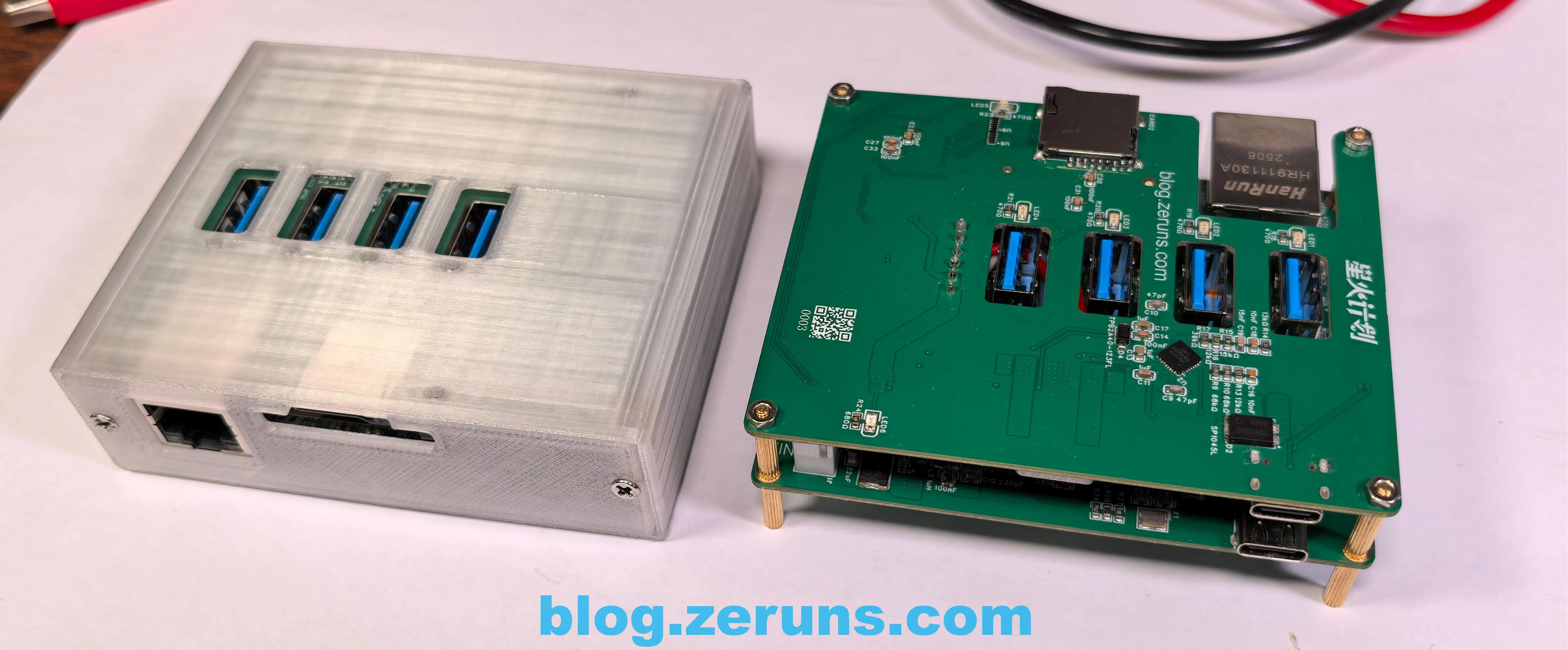

安装外壳后

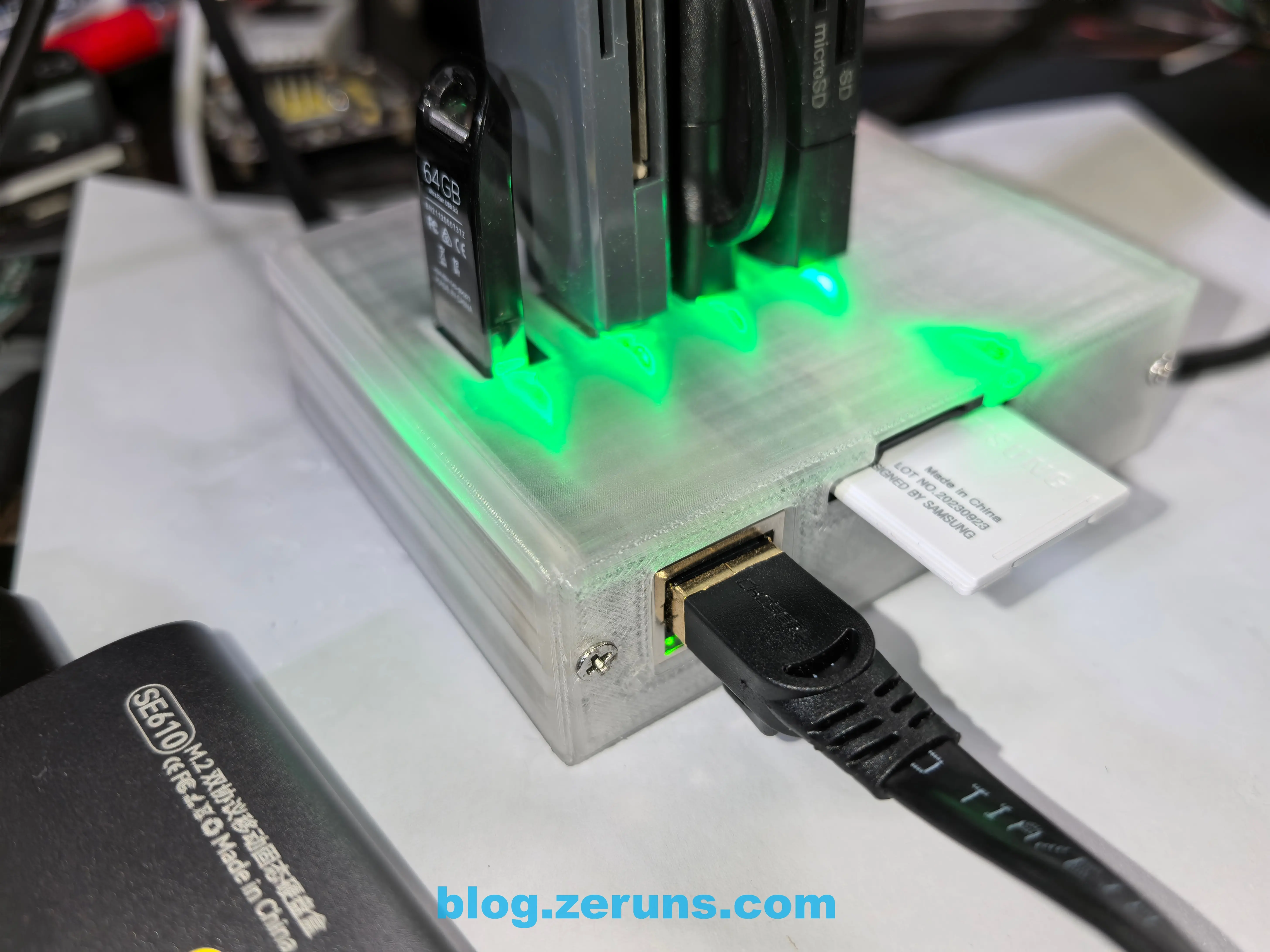

通电运行状态

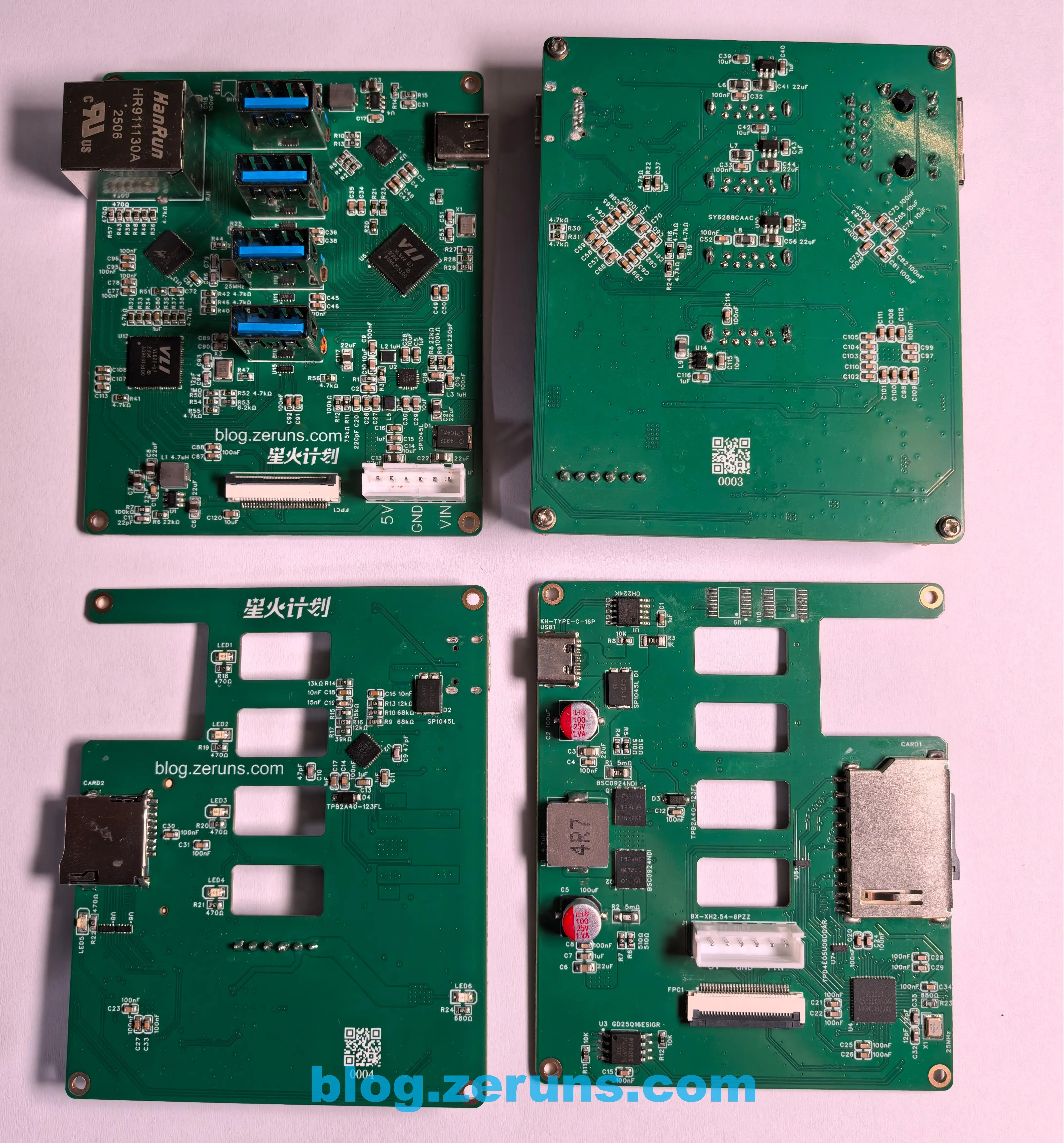

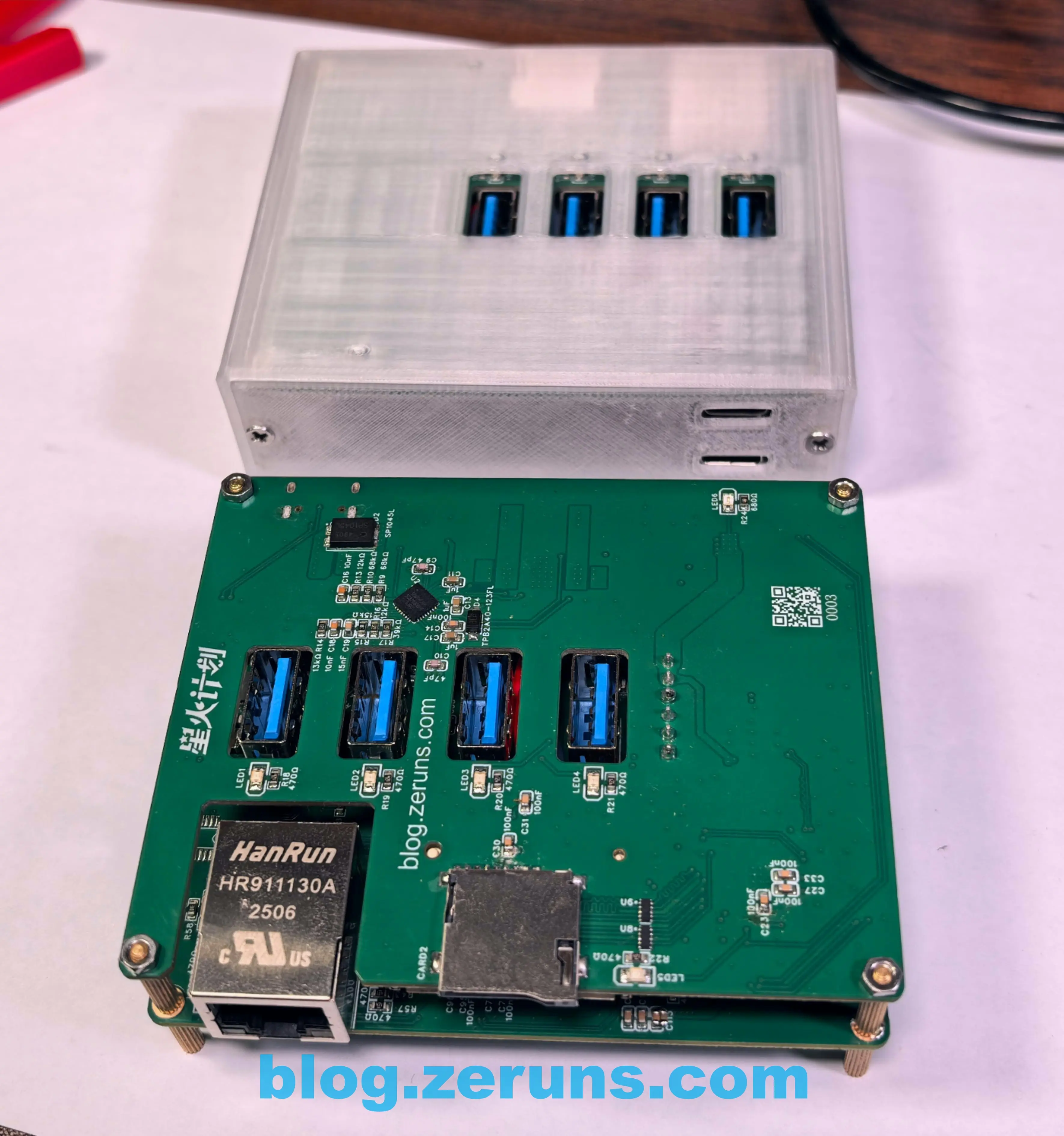

电路板整体

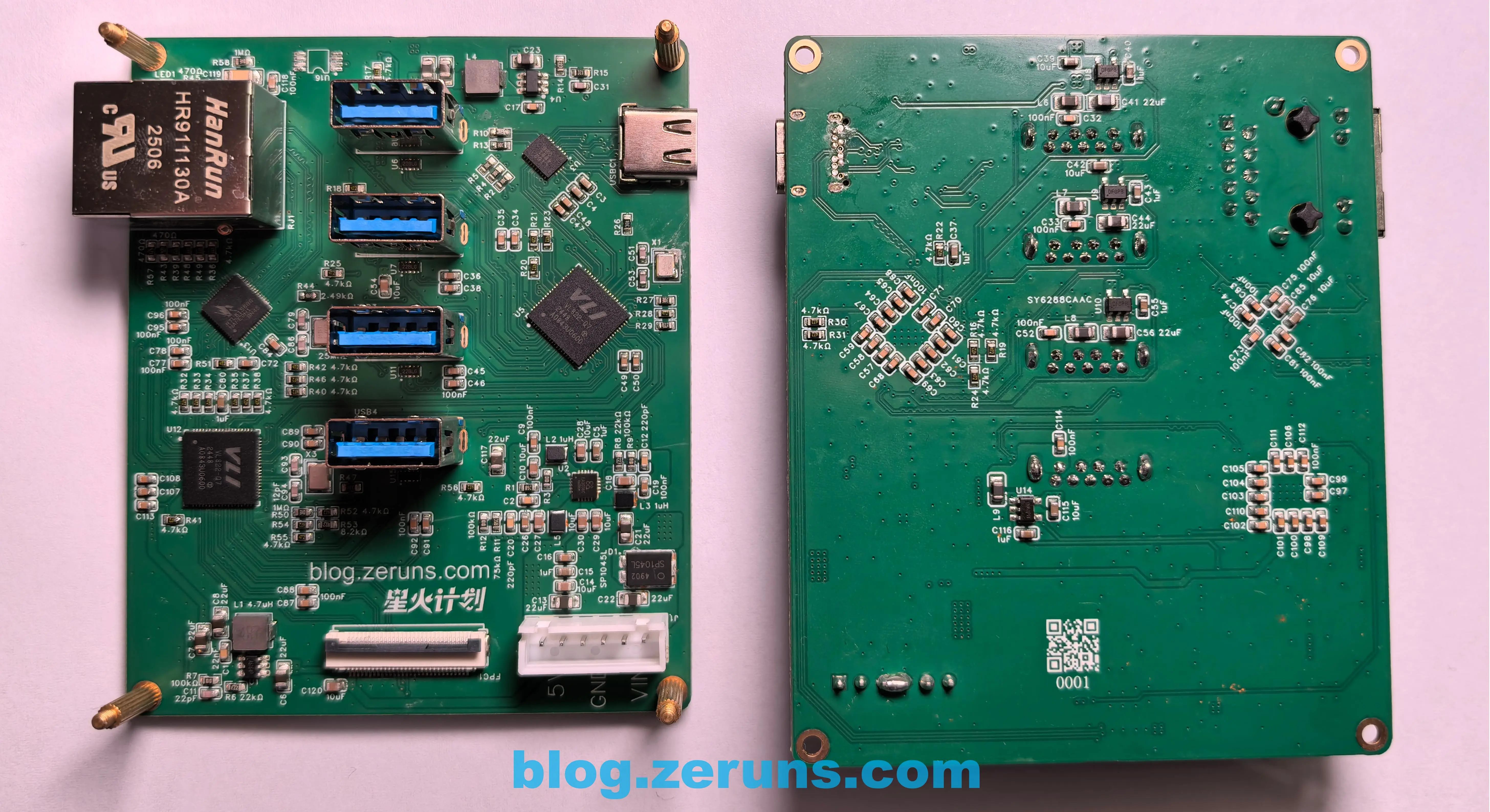

底板正反面

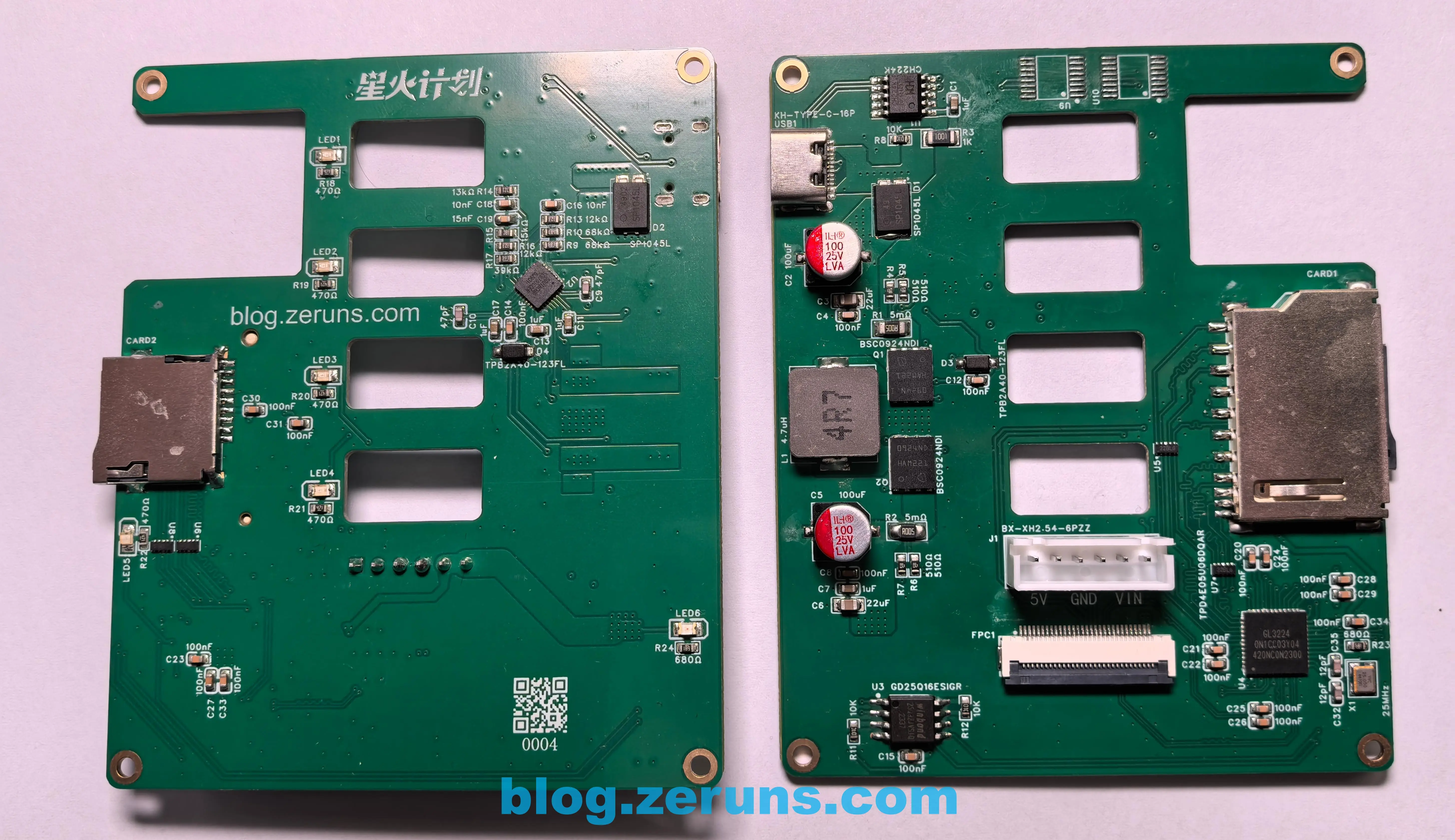

顶板正反面

硬件实现

当用户将扩展坞连接至5 Gbps或更高速率的USB接口时,

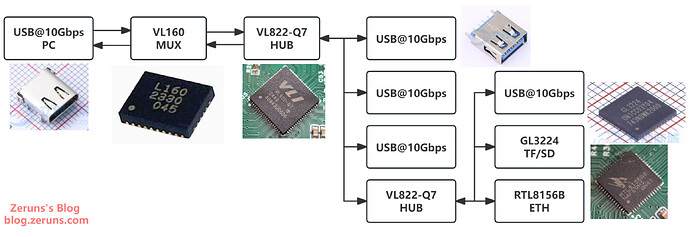

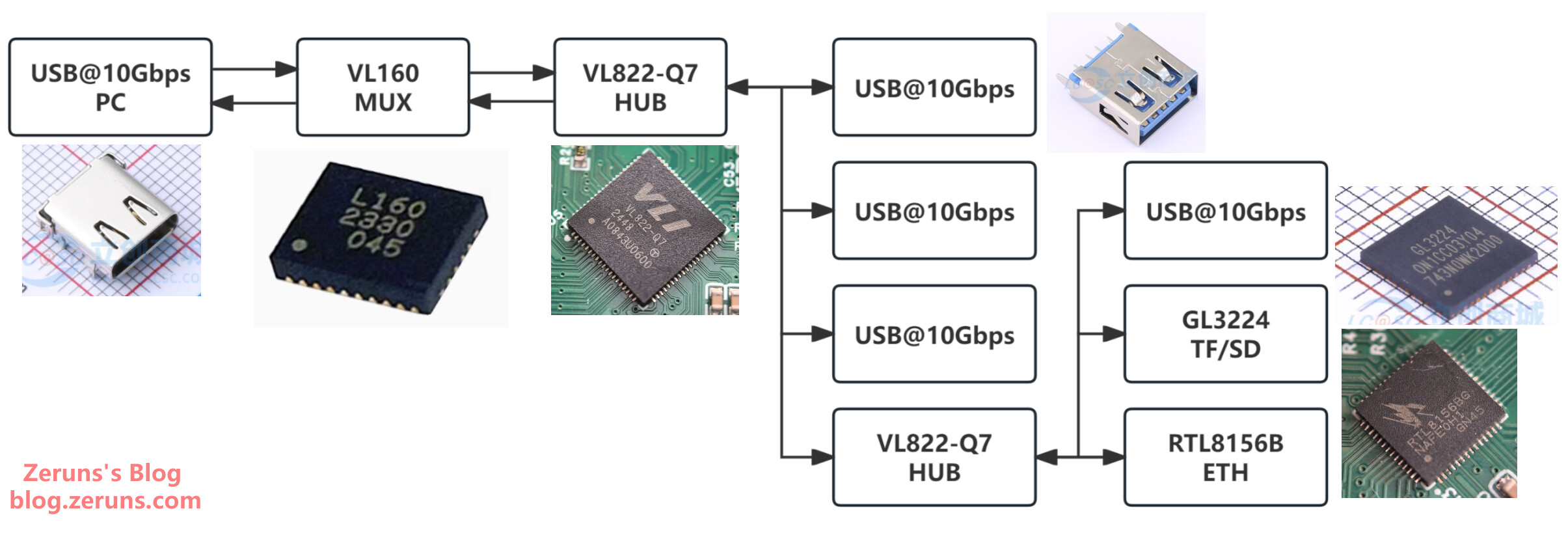

高速总线硬件框图:

在此情况下,USB数据线首先经过VL160电平翻转芯片(实现Type-C正反插功能),翻转后的USB信号送入VL822集线器芯片,将单路USB输入扩展为四路USB输出。

当连接的是480 Mbps接口而非5 Gbps及以上时,USB信号将绕过VL160芯片,直接进入VL822集线器,此时下行最高速率为480 Mbps。

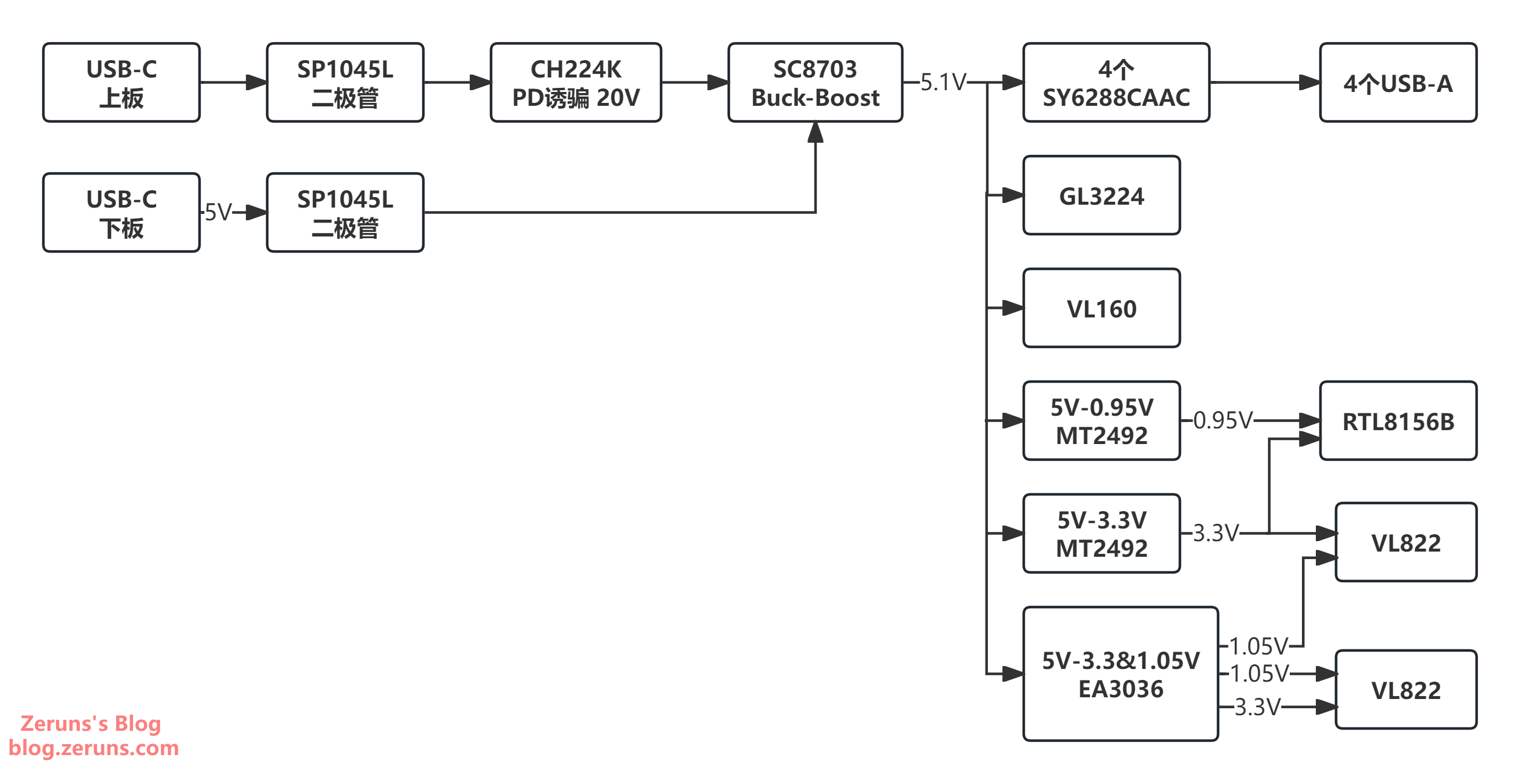

扩展坞电源硬件框图:

SY6288CAAC是一款内置过流保护的电源开关。当下游负载超过2A时,开关会断开电源,并将OC引脚拉低,通知控制器发生过流状况。

性能测试

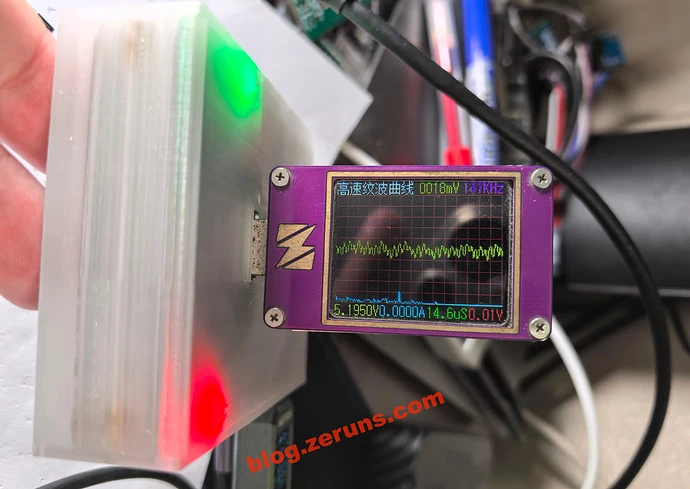

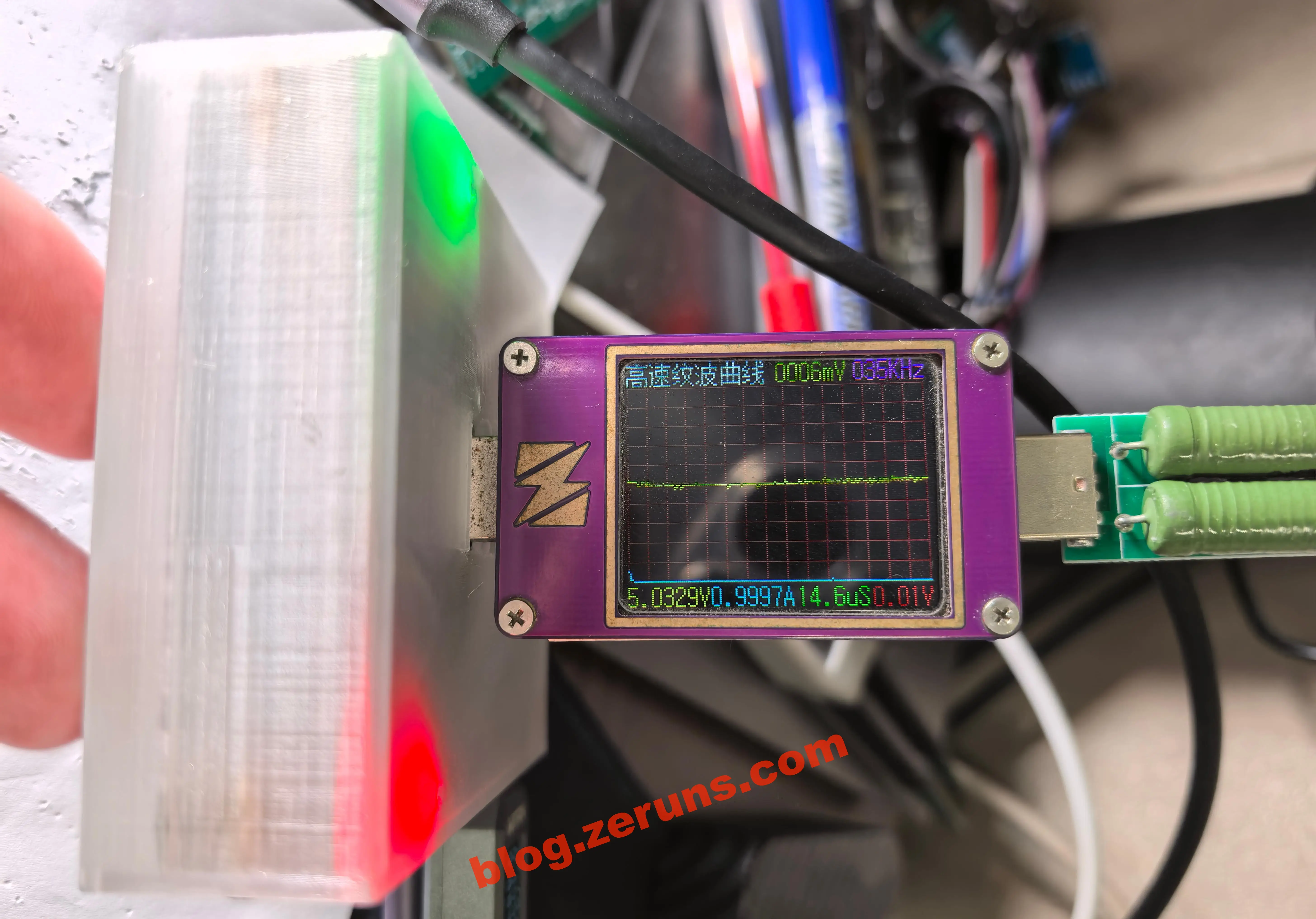

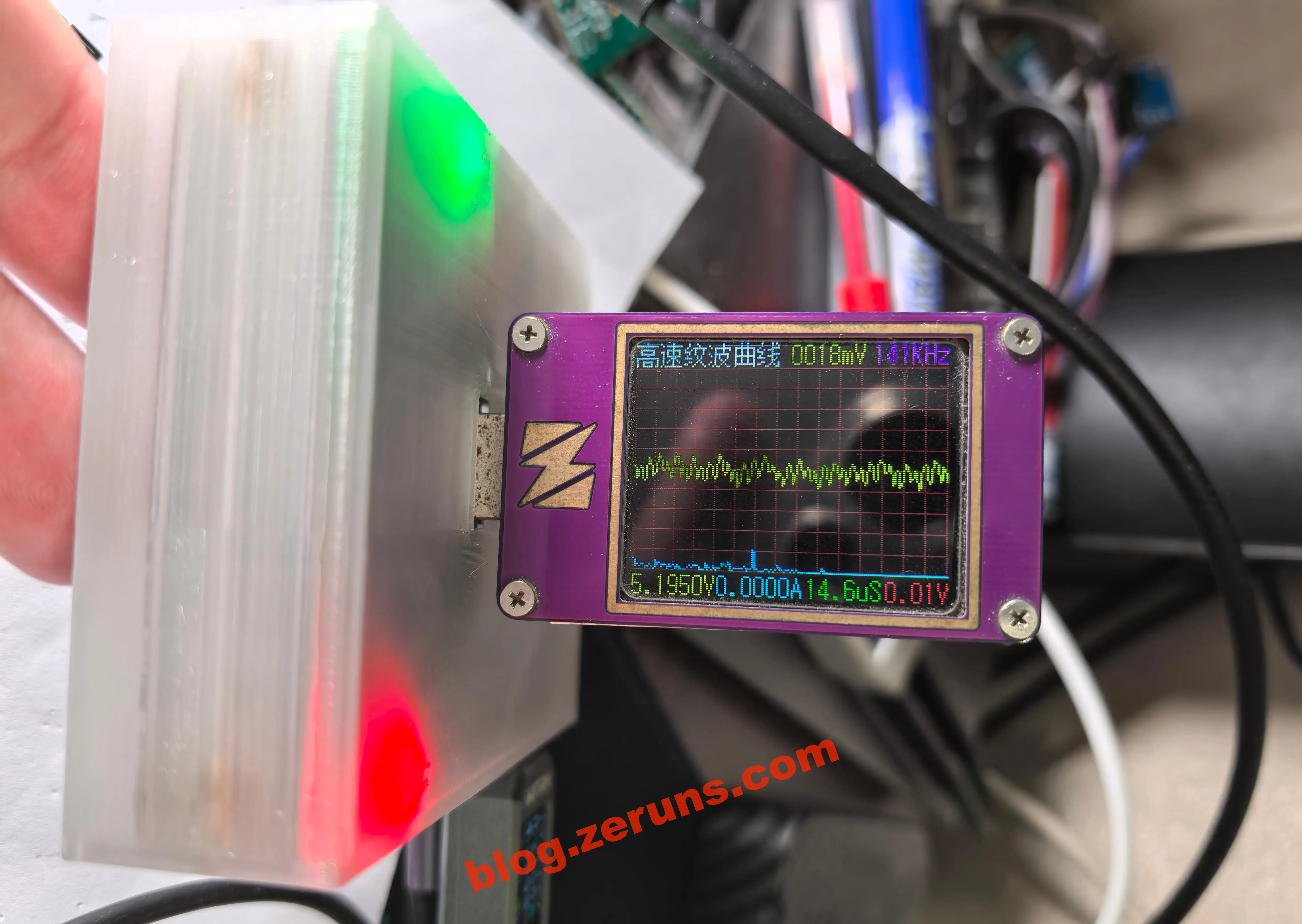

TYPE-A端口输出纹波

空载:约18 mV纹波

带1A负载:约6 mV纹波

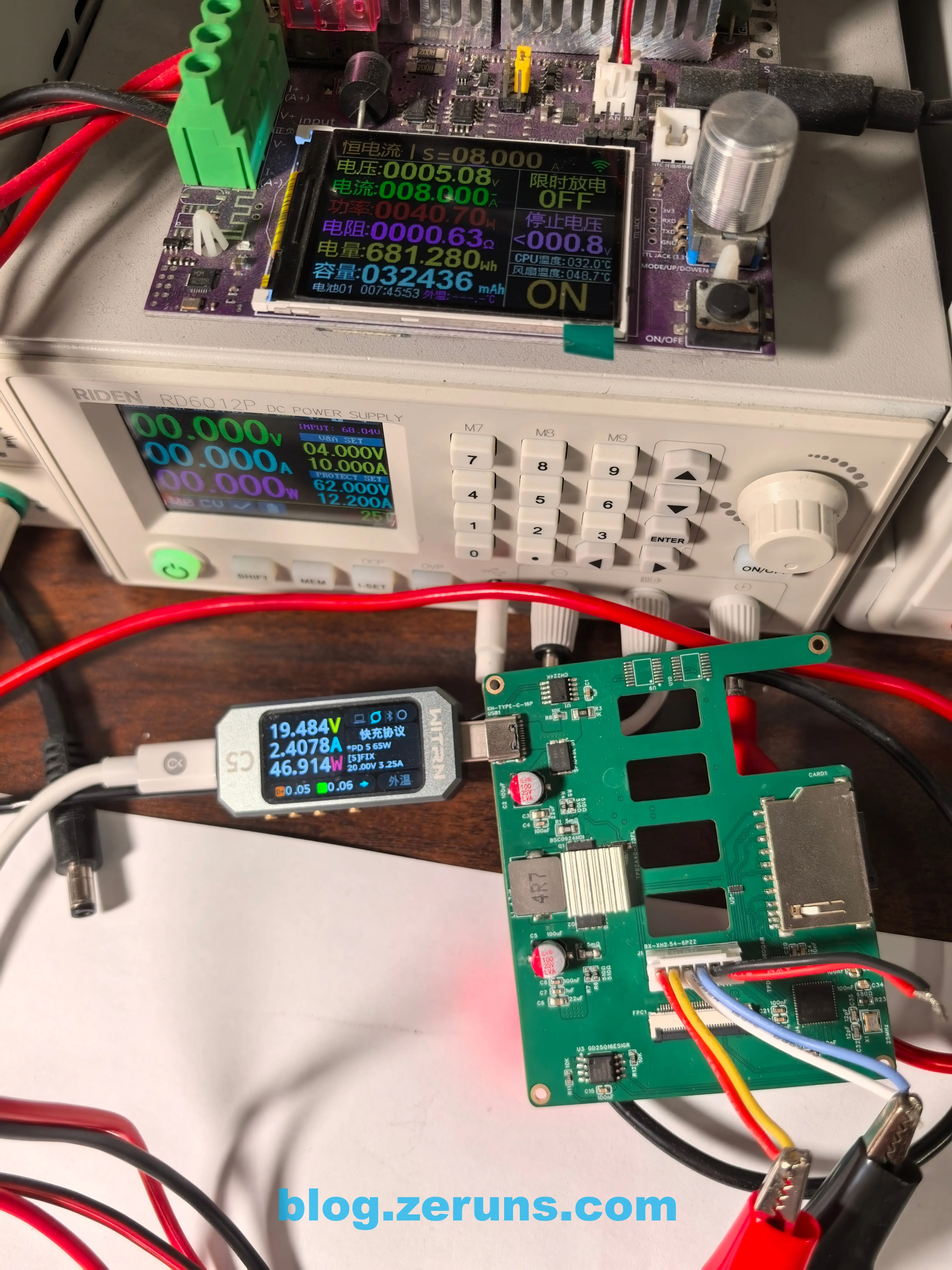

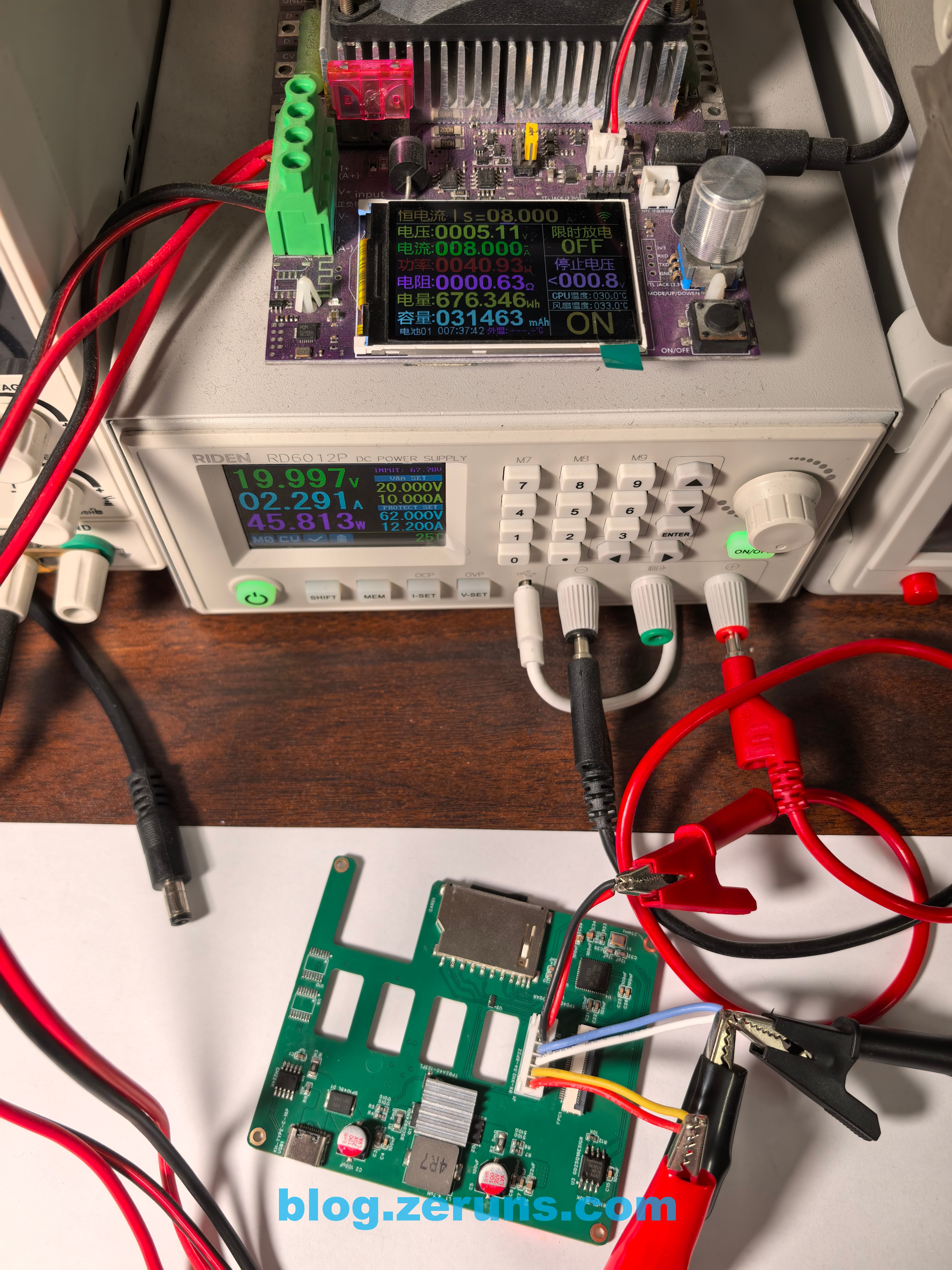

电源转换效率

输入电压 (V) 输入电流 (A) 输入功率 (W) 输出电压 (V) 输出电流 (A) 输出功率 (W) 效率 (%)
19.997 2.291 45.81 5.11 8 40.88 89.23
19.998 1.122 22.44 5.15 3.999 20.59 91.79
19.998 0.569 11.38 5.18 2.002 10.37 91.14
4 2.839 11.36 5.20 2 10.40 91.58
4 8.063 32.25 5.17 5 25.85 80.15

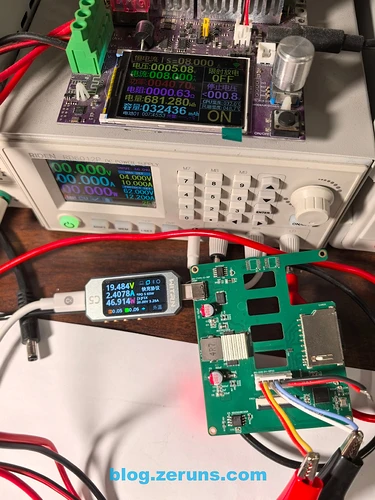

PD快充协议协商测试

热成像测试

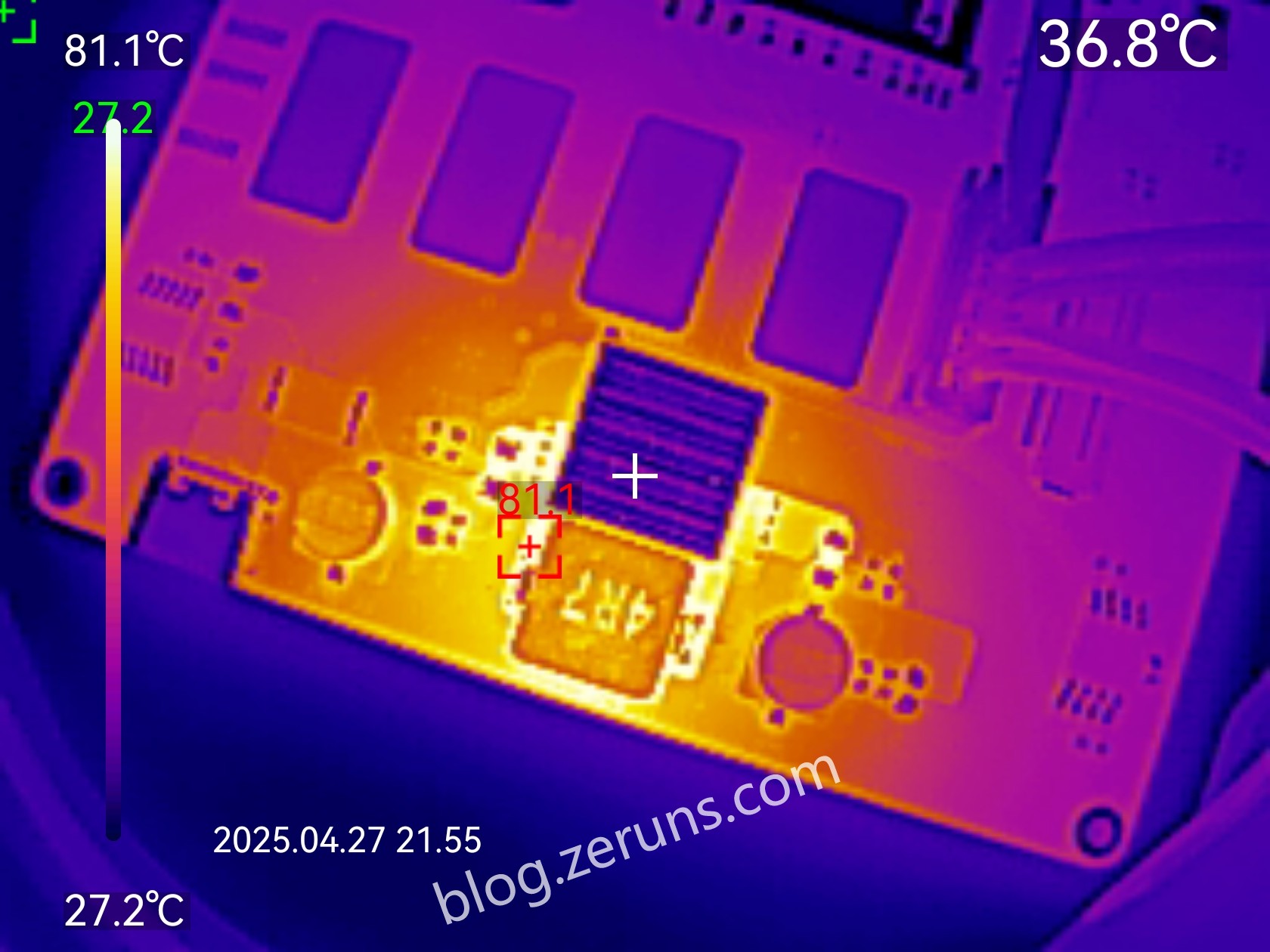

当5V电源电路输出8A电流时,MOSFET温度约为81°C(环境温度约27°C)

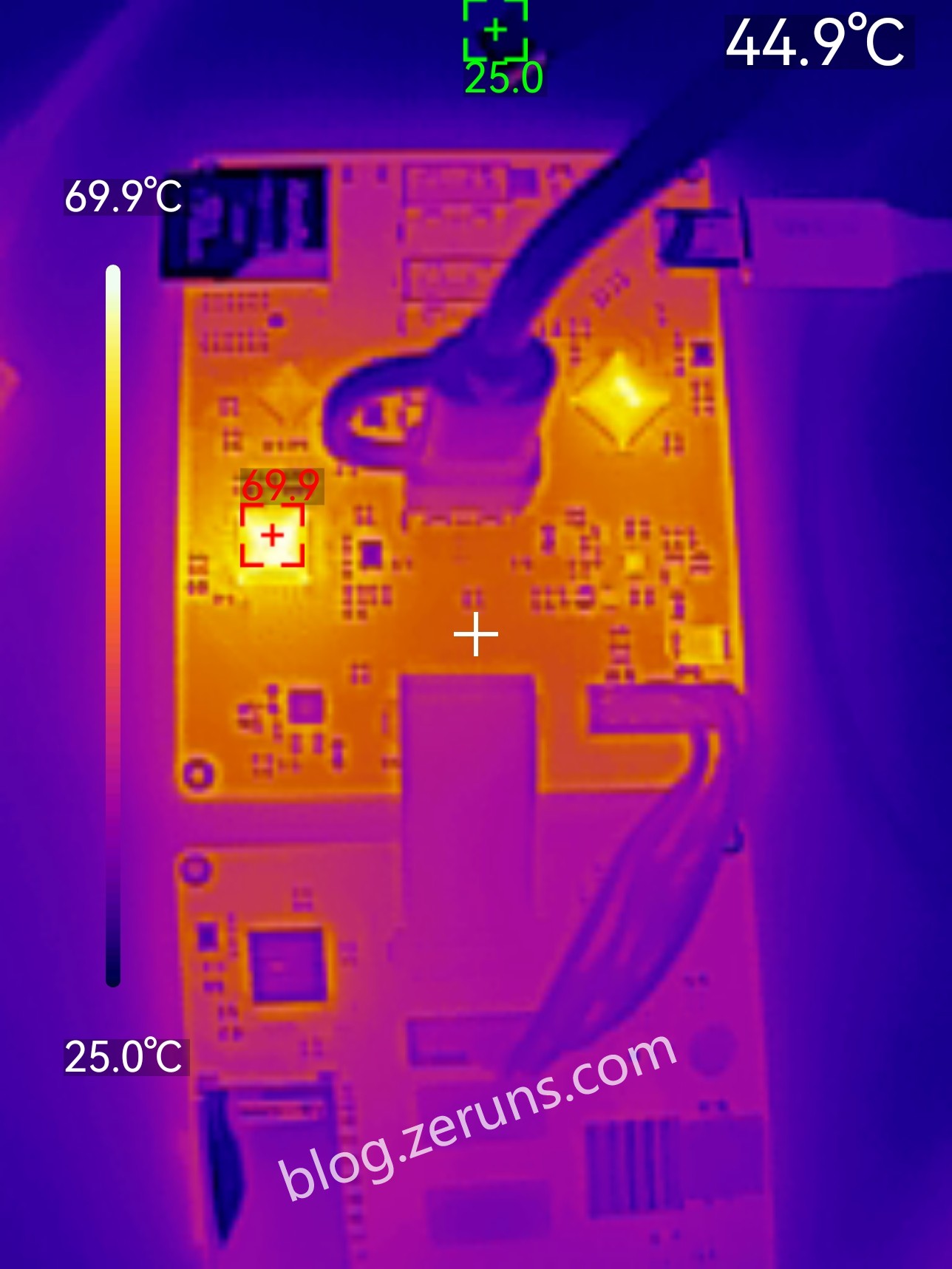

VL822芯片在全负载读写状态下温度约为70°C(环境温度约25°C)

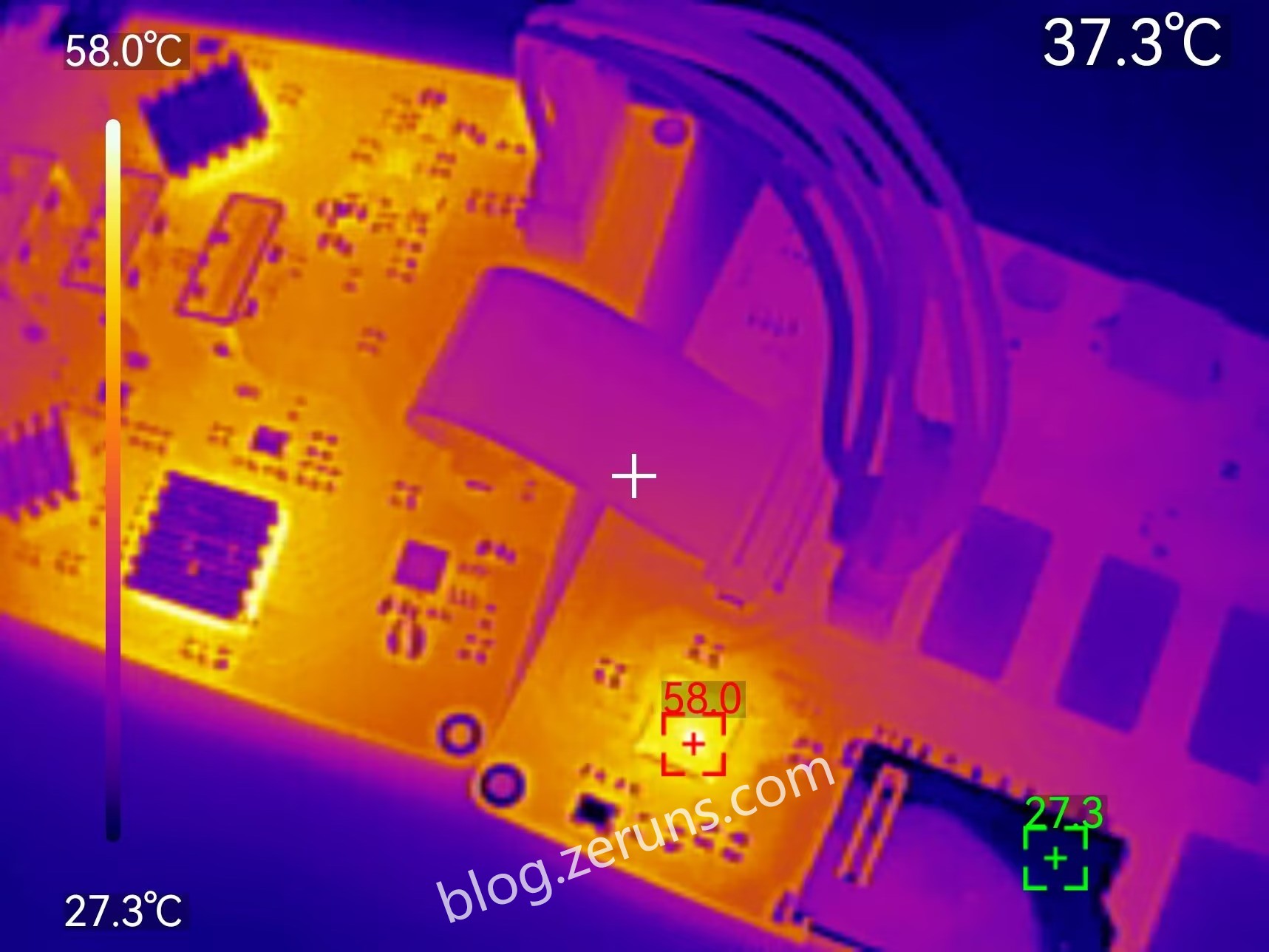

GL3224芯片在全负载读写状态下温度约为58°C(环境温度约27°C)

USB带宽测试

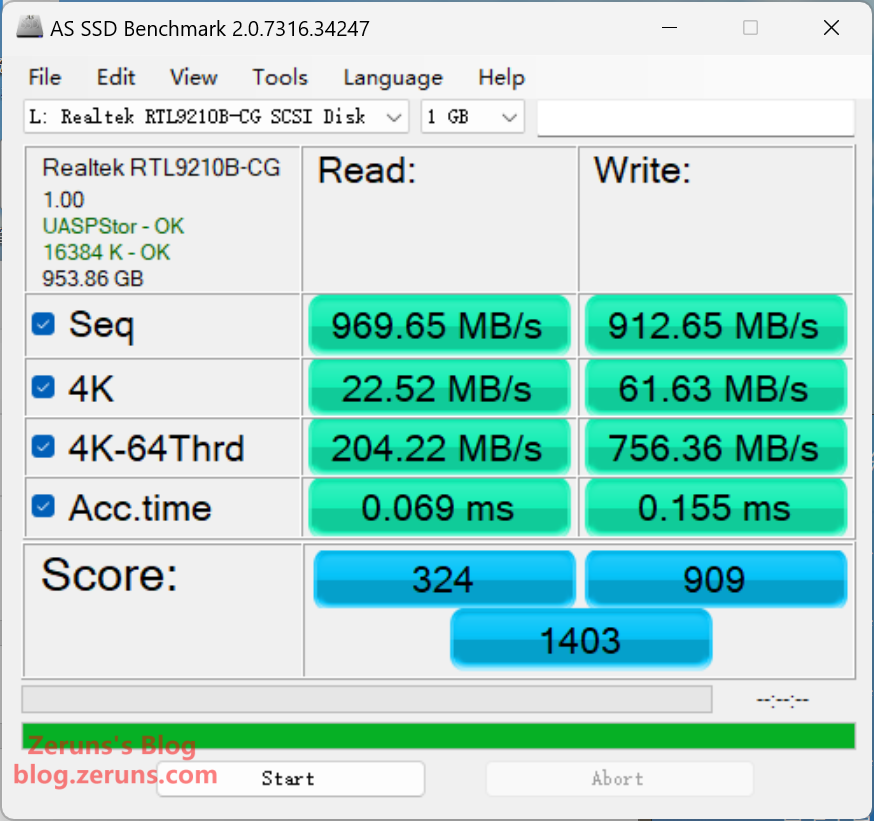

将扩展坞连接至电脑USB 10 Gbps端口,再接入一个HDD硬盘盒(RTL9210B),使用AS SSD Benchmark测试结果为:读取969.65 MB/s,写入912.65 MB/s。

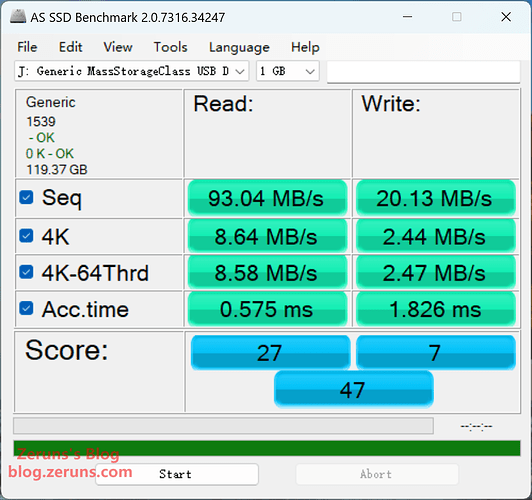

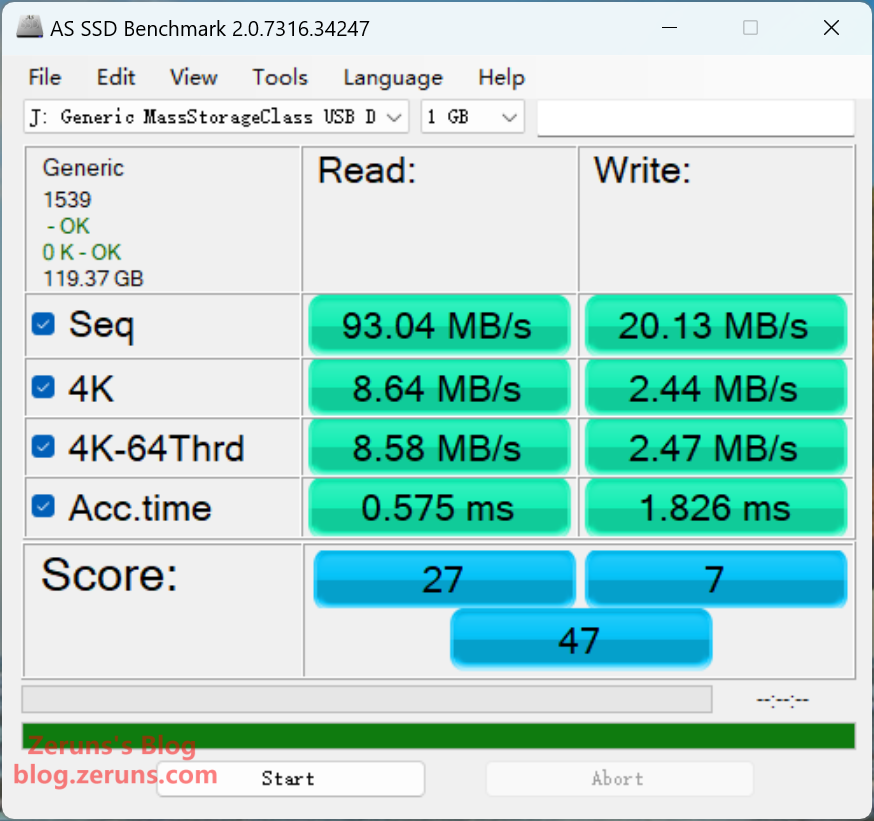

TF/SD卡读卡器速度测试

使用三星EVO Plus TF卡测试:读取93.04 MB/s,写入20.13 MB/s。

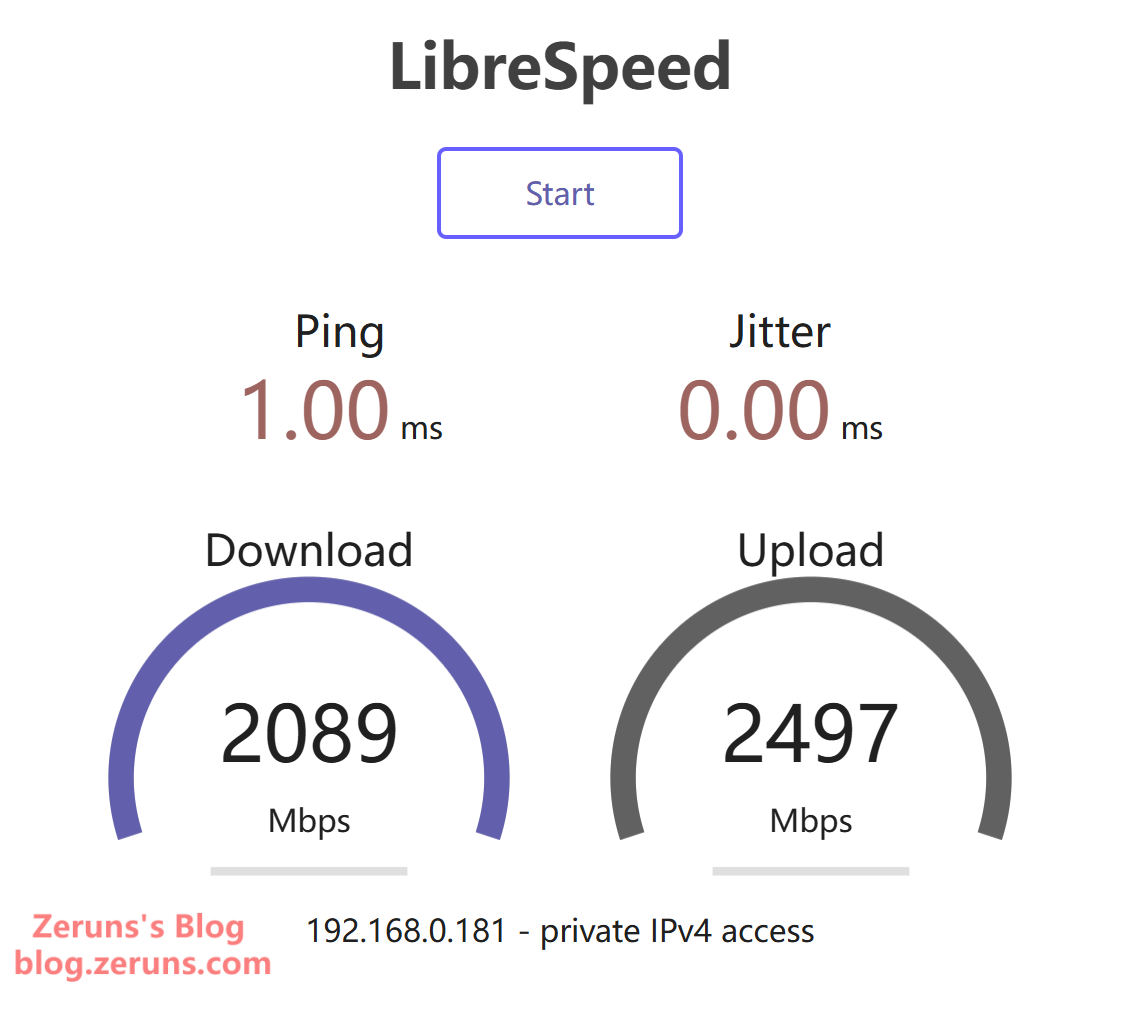

2.5G以太网速度测试

使用内网测速服务器测试:下载2089 Mbps,上传2497 Mbps。

复现说明1. 外壳采用3D打印制作,3D模型文件可在文章末尾的下载链接中获取。

  1. 外壳上的螺丝孔需要使用M2.5压铆螺母——用烙铁加热后压入安装位置即可。
  2. 在订购PCB时,请选择 JLC04121H-3313 层压结构,并设置 1.2 mm 板厚,且务必进行 阻抗匹配
  3. 某些系统可能无法达到完整的以太网速度;您需要安装 绿联USB有线网卡-RTL芯片-全系统_UGREEN_EthernetAdapter Driver_V1.01.zip 压缩包中包含的驱动程序(见文末下载链接)。

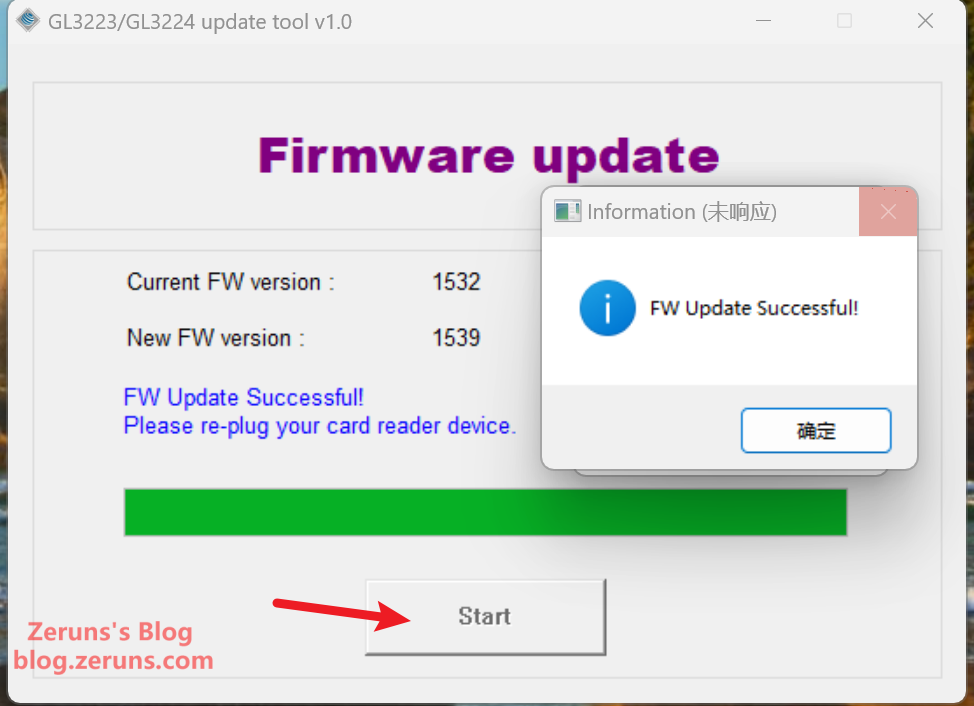

  4. 某些系统可能出现读卡器性能下降的情况;您可以尝试使用下方资源中的 GL3224 update tool v1.0 文件夹内的工具升级固件。出厂固件版本为1532,最新版本为1539。如果无需升级,可省略焊接Flash芯片的步骤。
  5. 请务必订购反向(反转)方向的30针FPC排线和6针XH2.54排线。

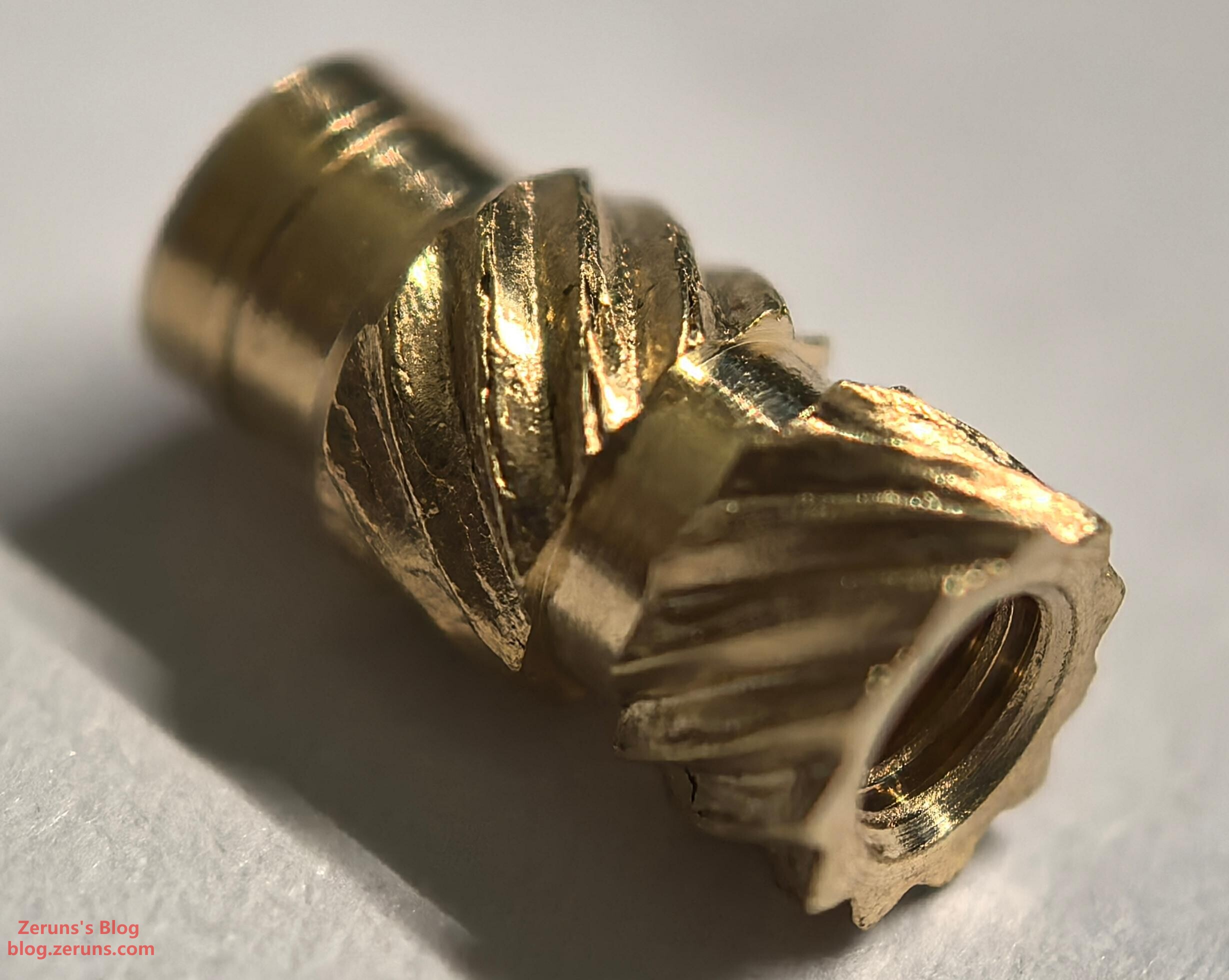

M2.5 × 8 × 4 压铆螺母

原理图

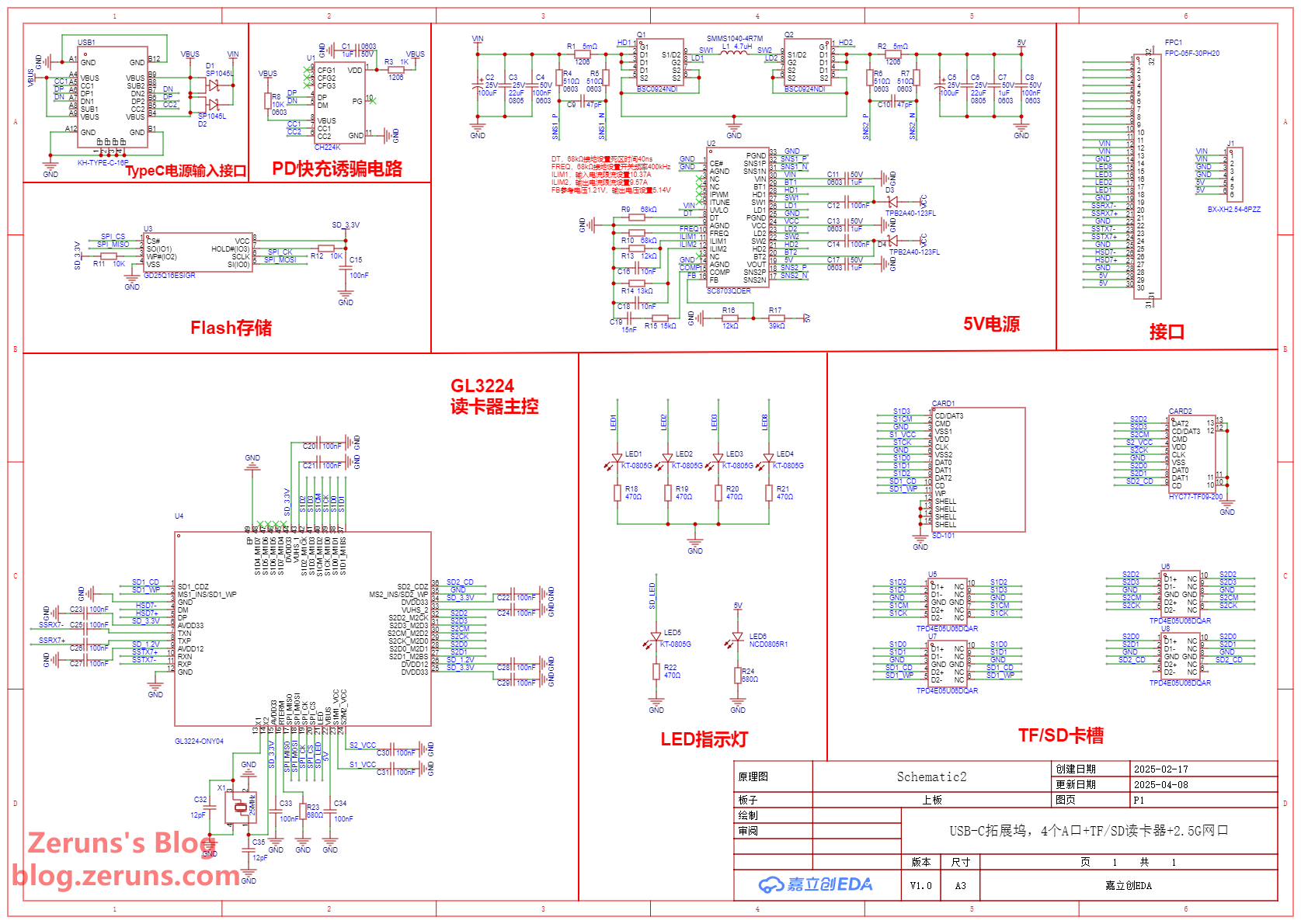

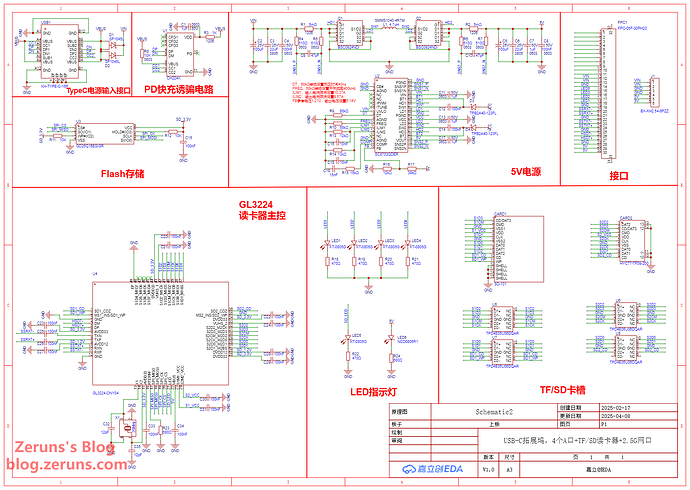

上层板

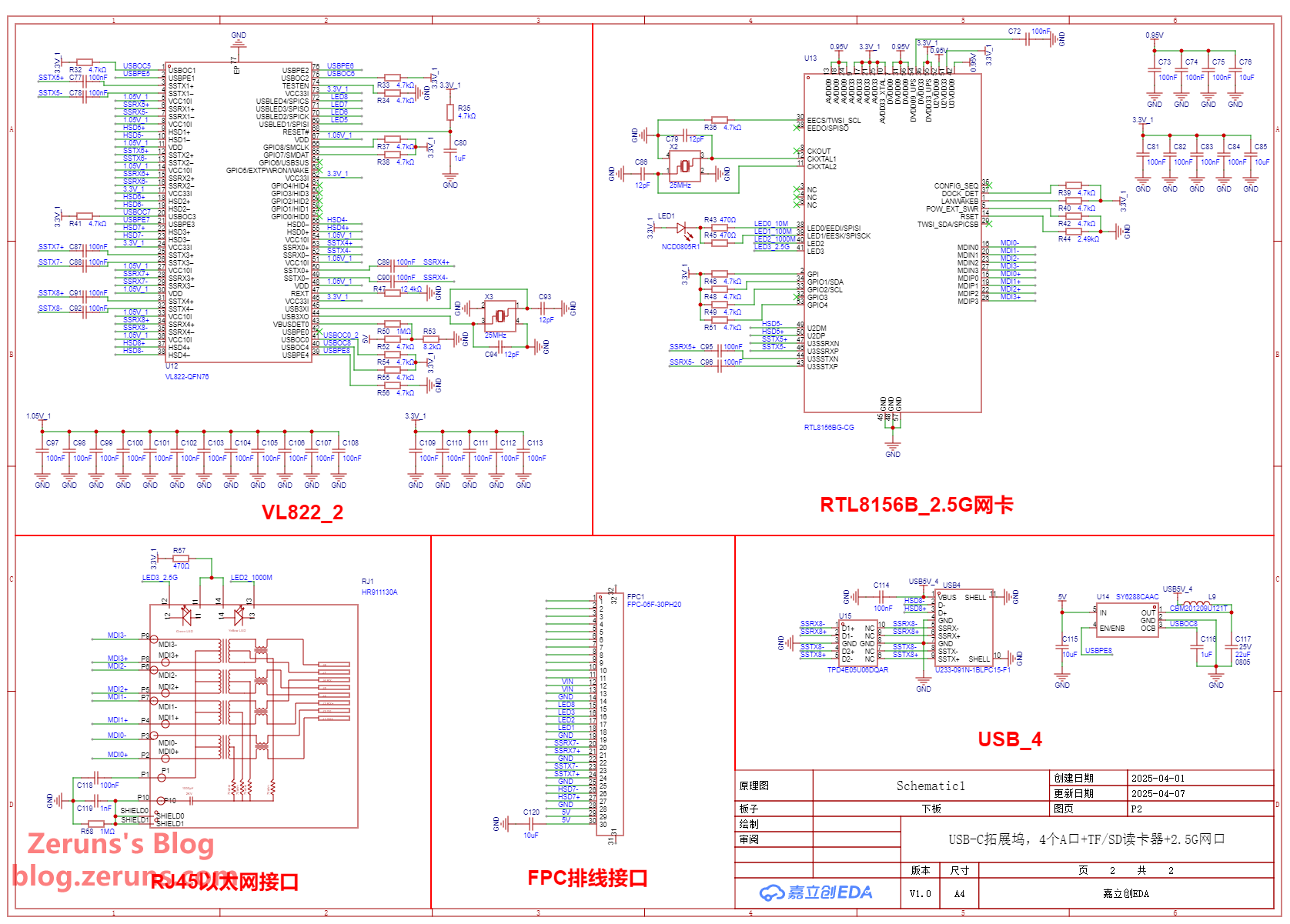

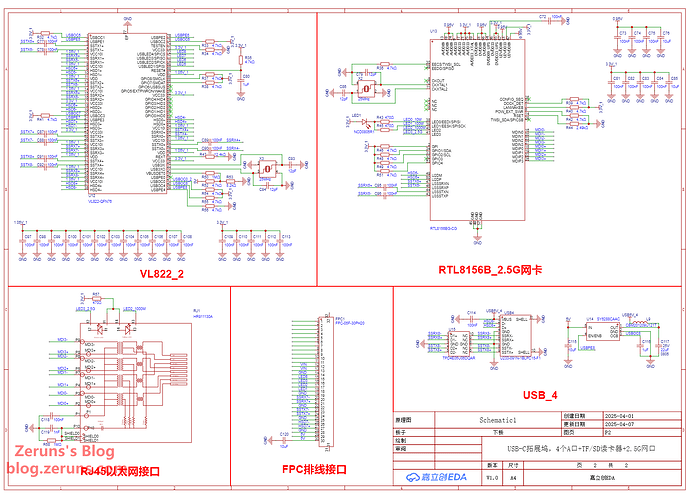

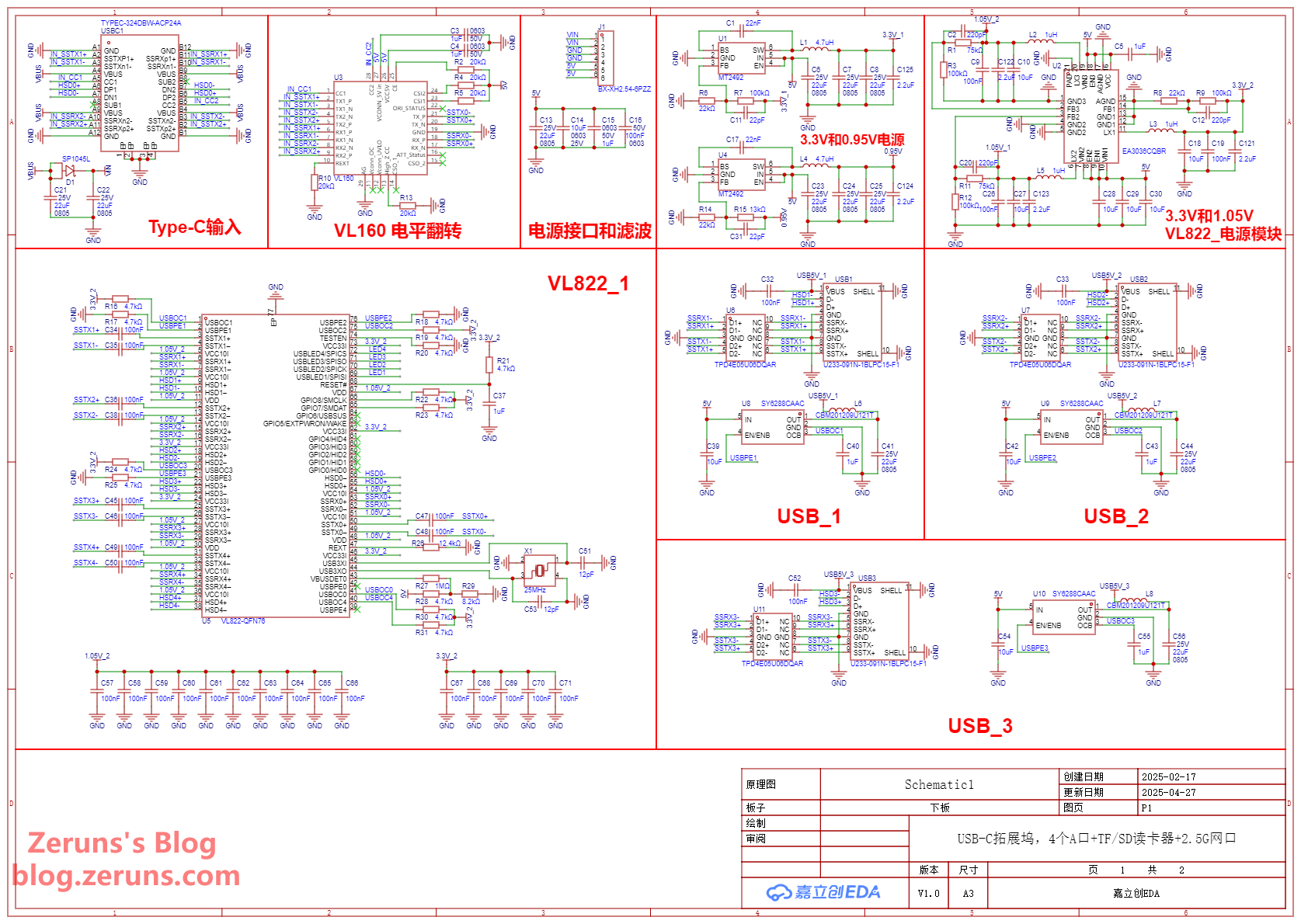

下层板

PCB布局

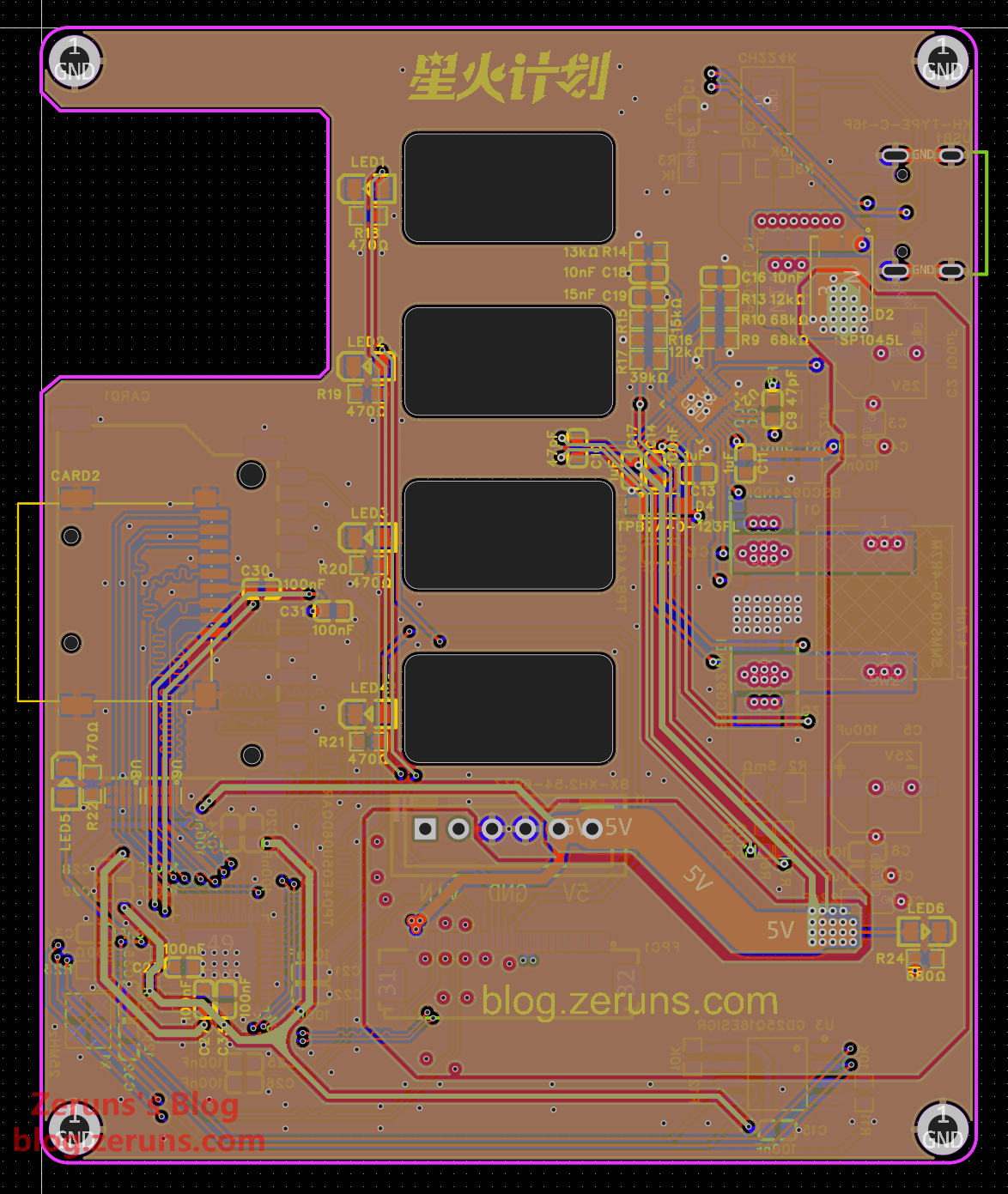

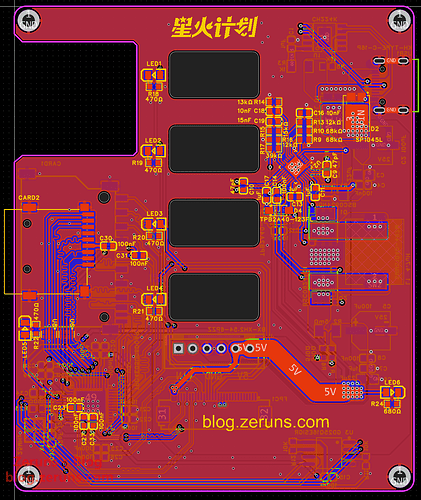

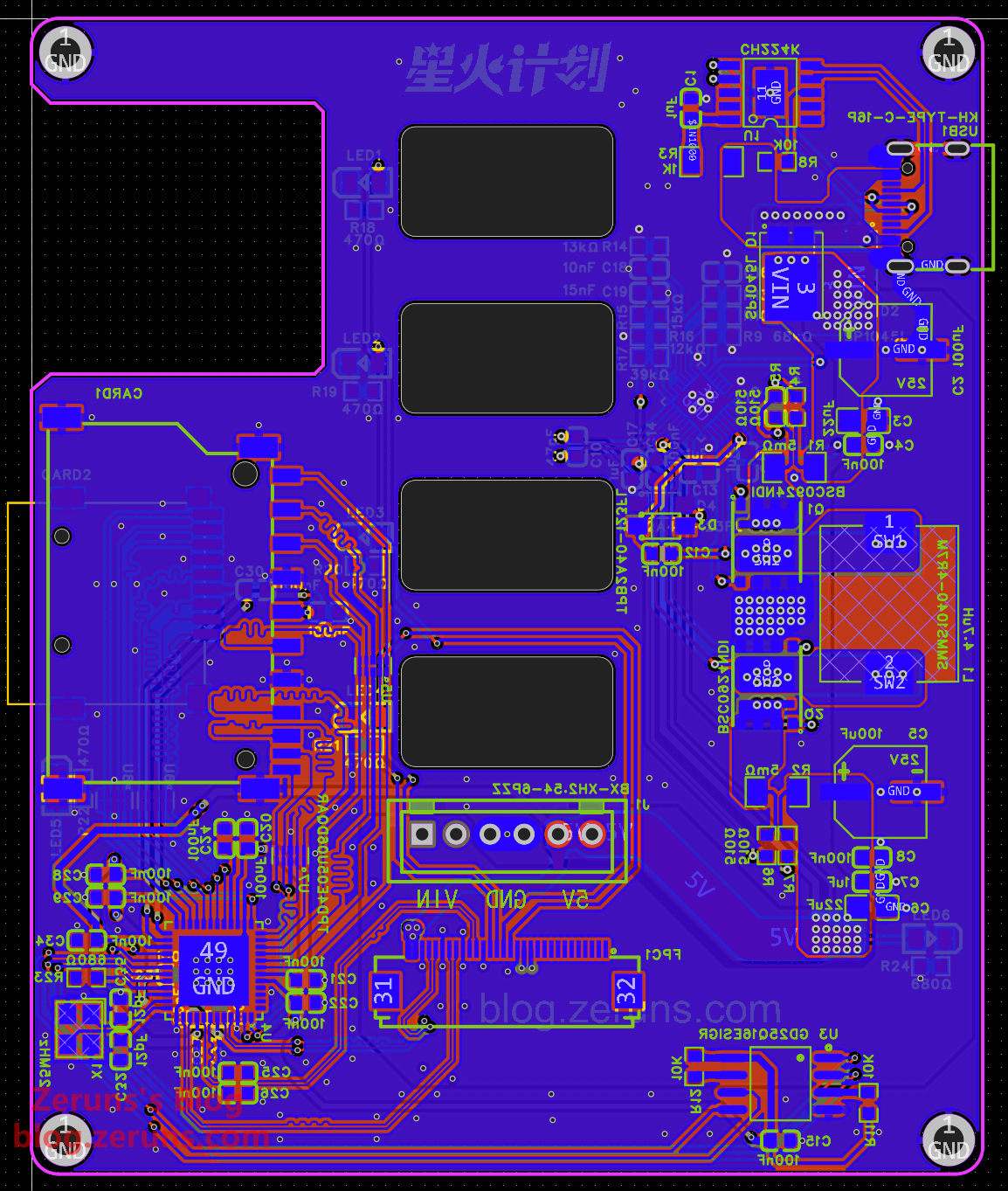

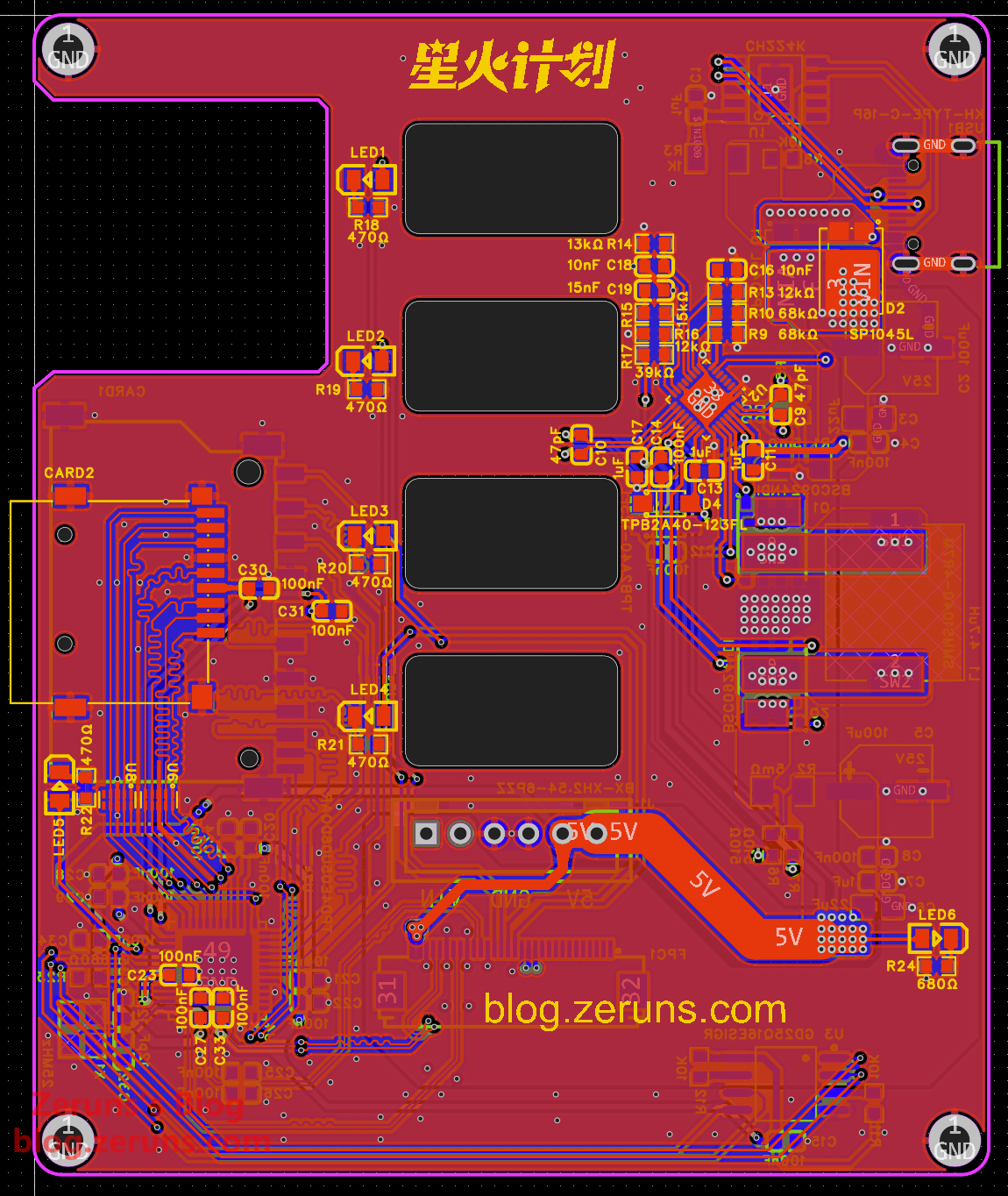

上层板

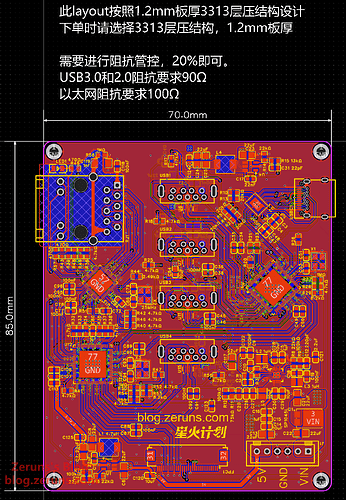

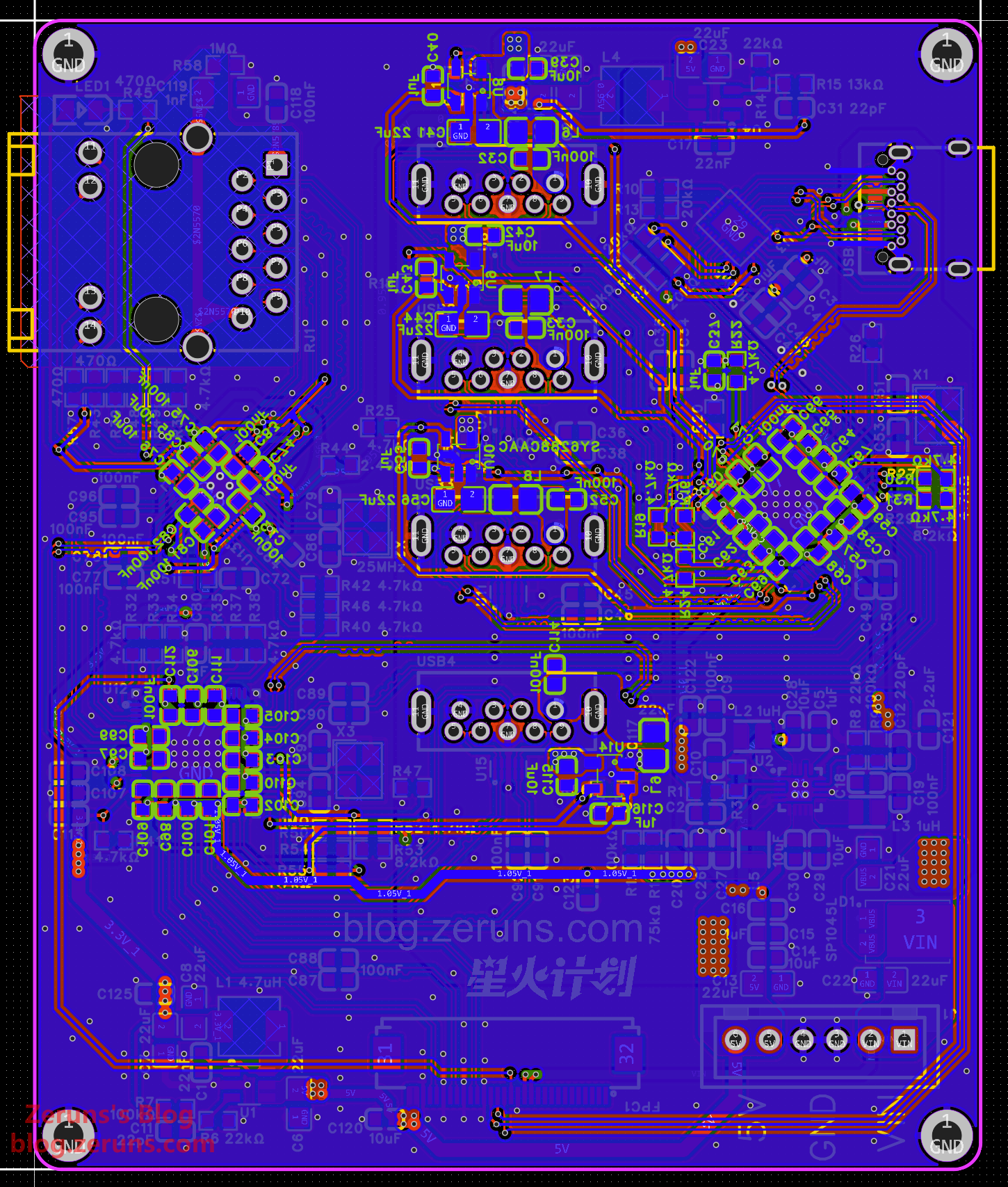

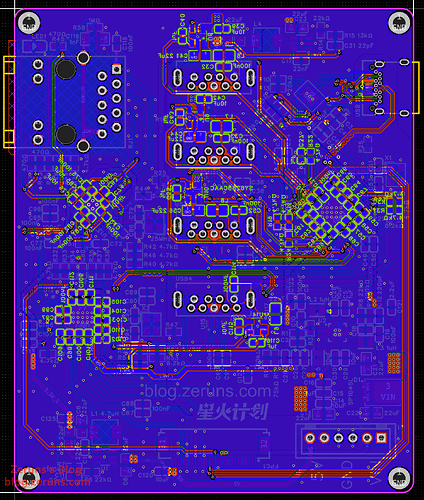

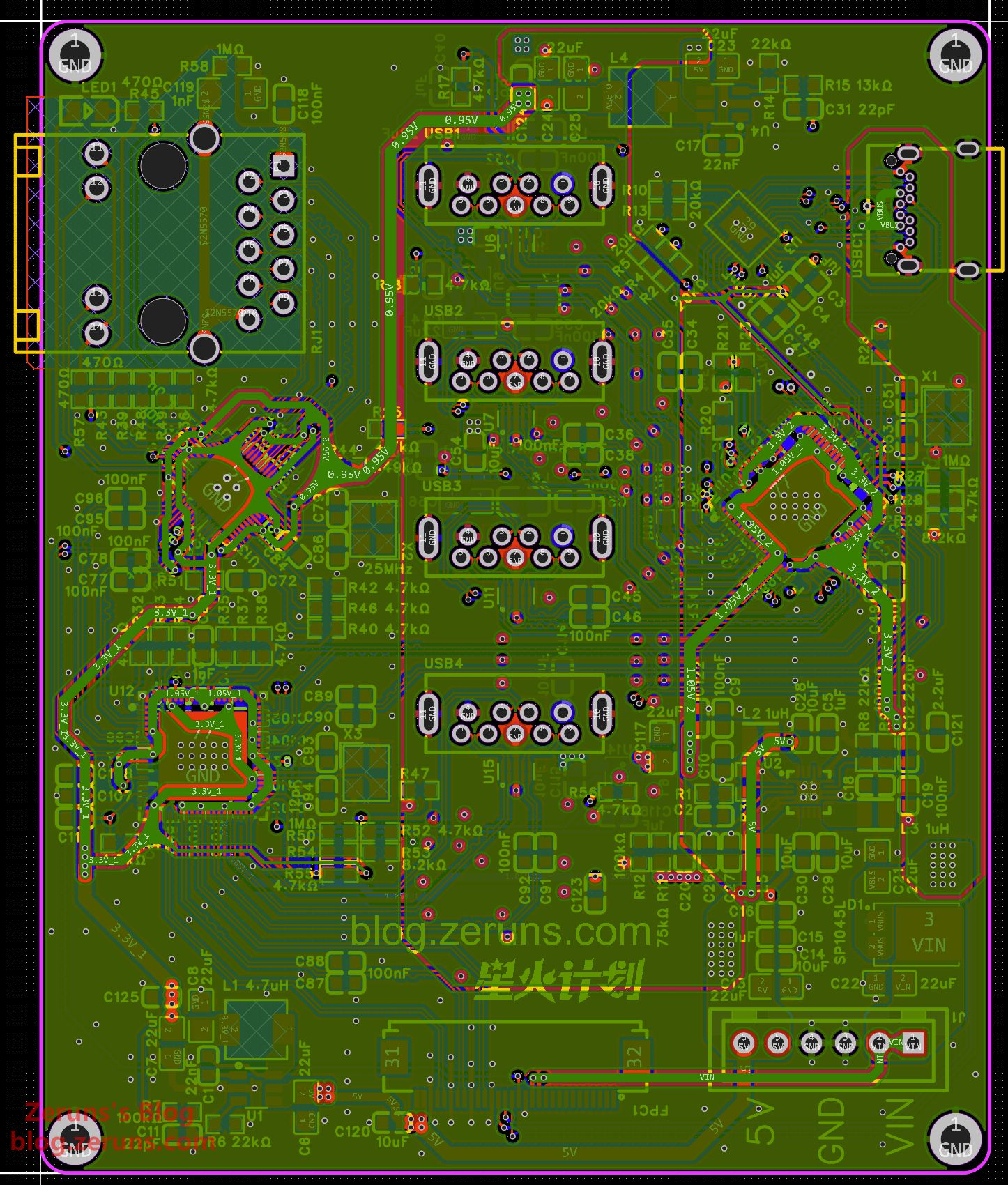

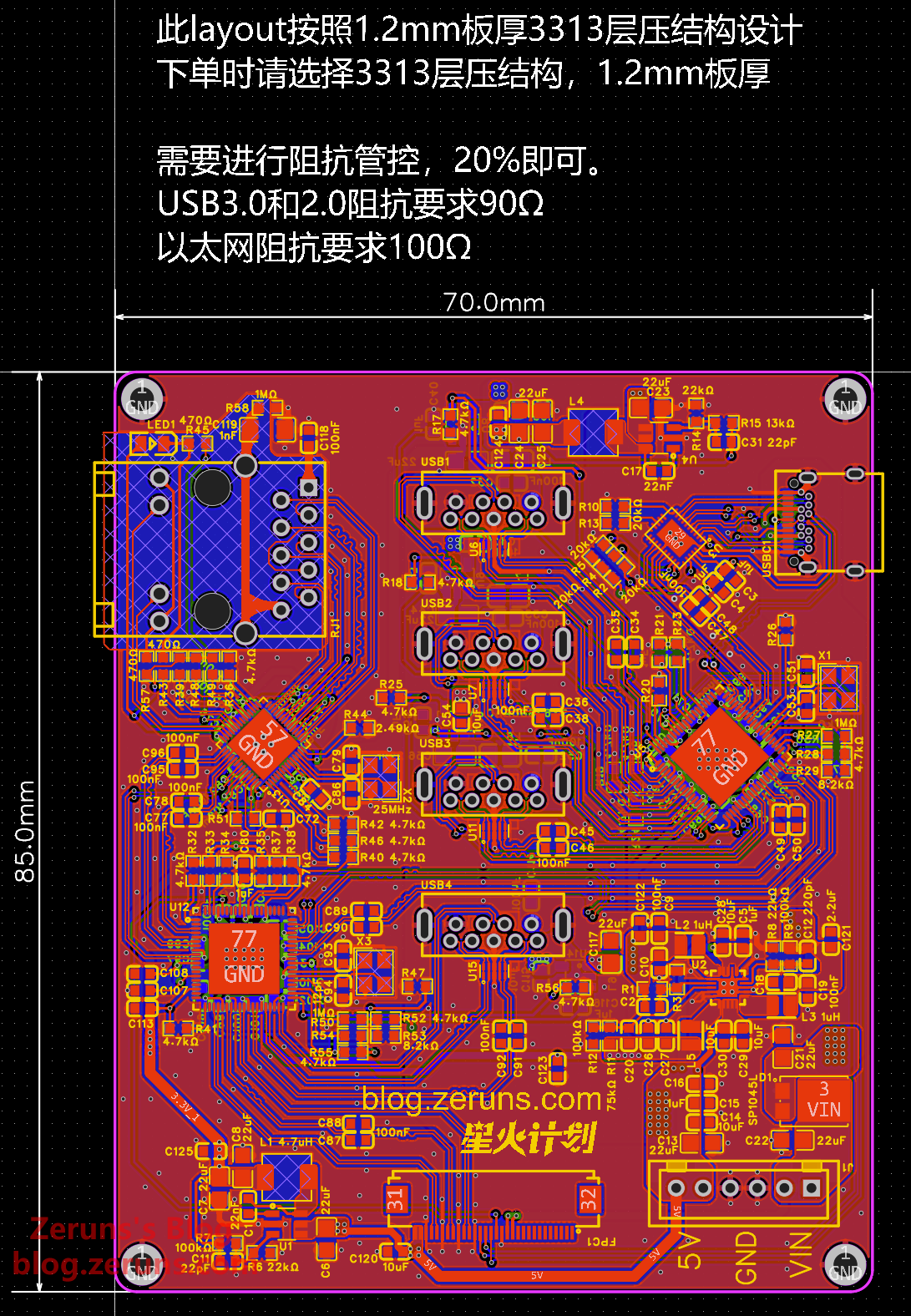

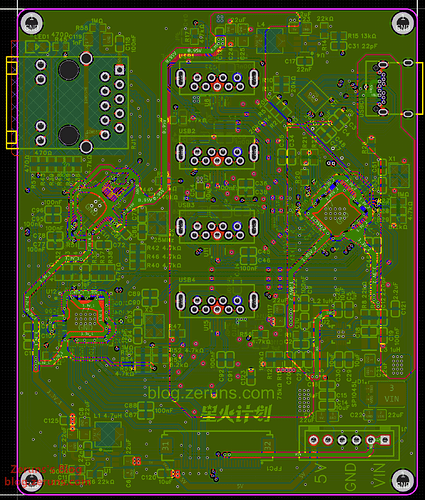

下层板

元器件购买链接

本项目大部分元器件的购买链接均可在此处找到:

建议从 LCSC 在线商城 购买元器件:https://activity.szlcsc.com/invite/D03E5B9CEAAE70A4.html

点击 LCSC 开源链接中的 BOM 表,即可一键将所有所需元件导入您的 LCSC 购物车。

资源下载链接

以下链接包含 LCSC EDA 项目、PDF 原理图、PCB Gerber 文件、所有使用芯片的数据手册、3D 外壳模型文件、GL3224 固件升级工具以及 RTL8156B 驱动程序。

百度网盘:https://pan.baidu.com/s/1uY0DD40T5NeZS1X4UwaPng?pwd=nvbx(提取码:nvbx)

123 云盘:https://www.123684.com/s/2Y9Djv-106vH?提取码:66SY

如果您觉得有用,欢迎通过上方 123 云盘链接打赏支持我。如果本文是以微信公众号文章形式发布(公众号:zeruns-gzh),您也可以点击文章底部的“喜欢作者”按钮来支持我。谢谢!
