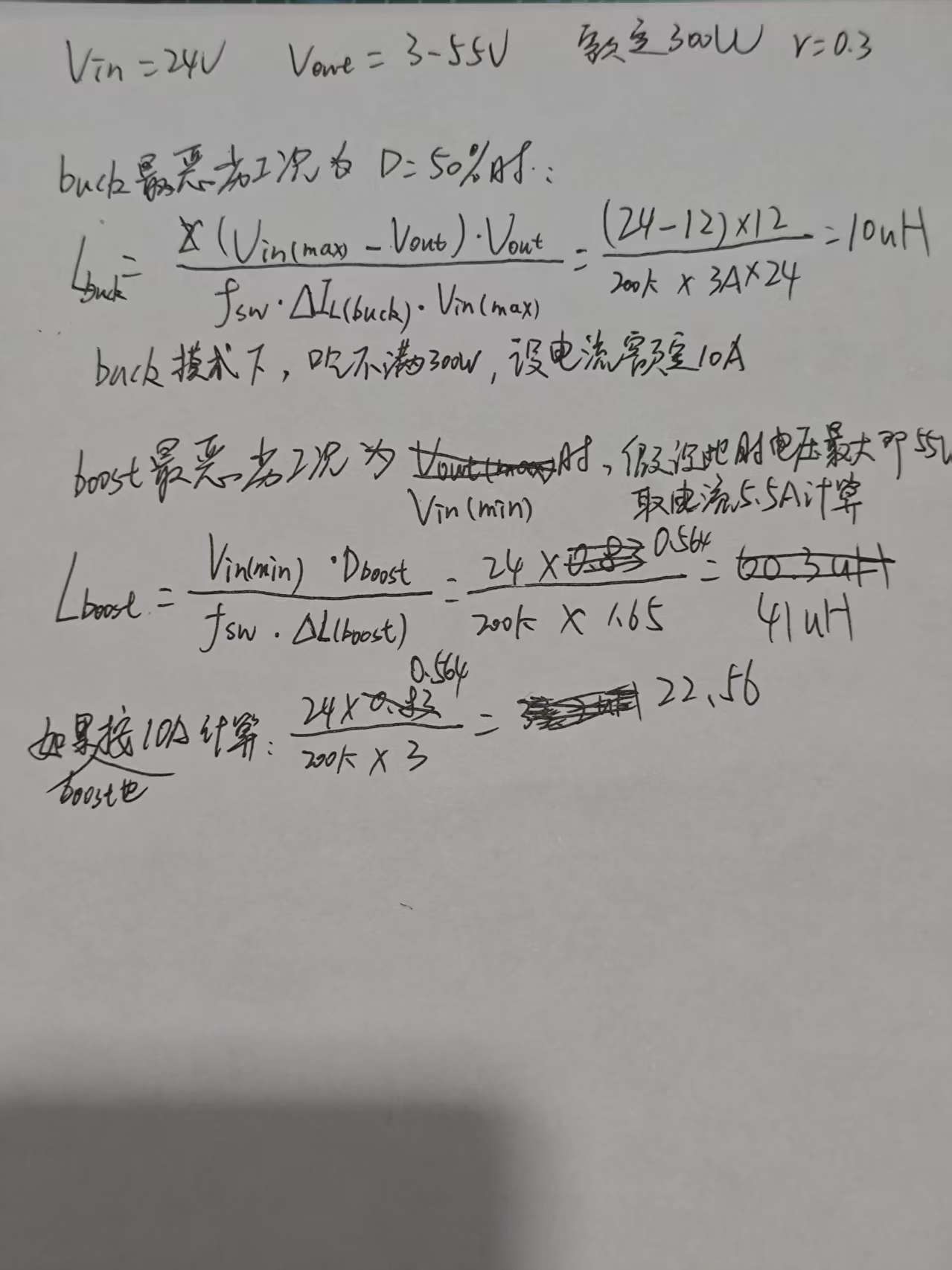

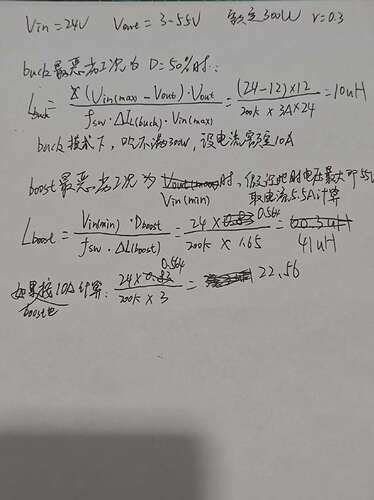

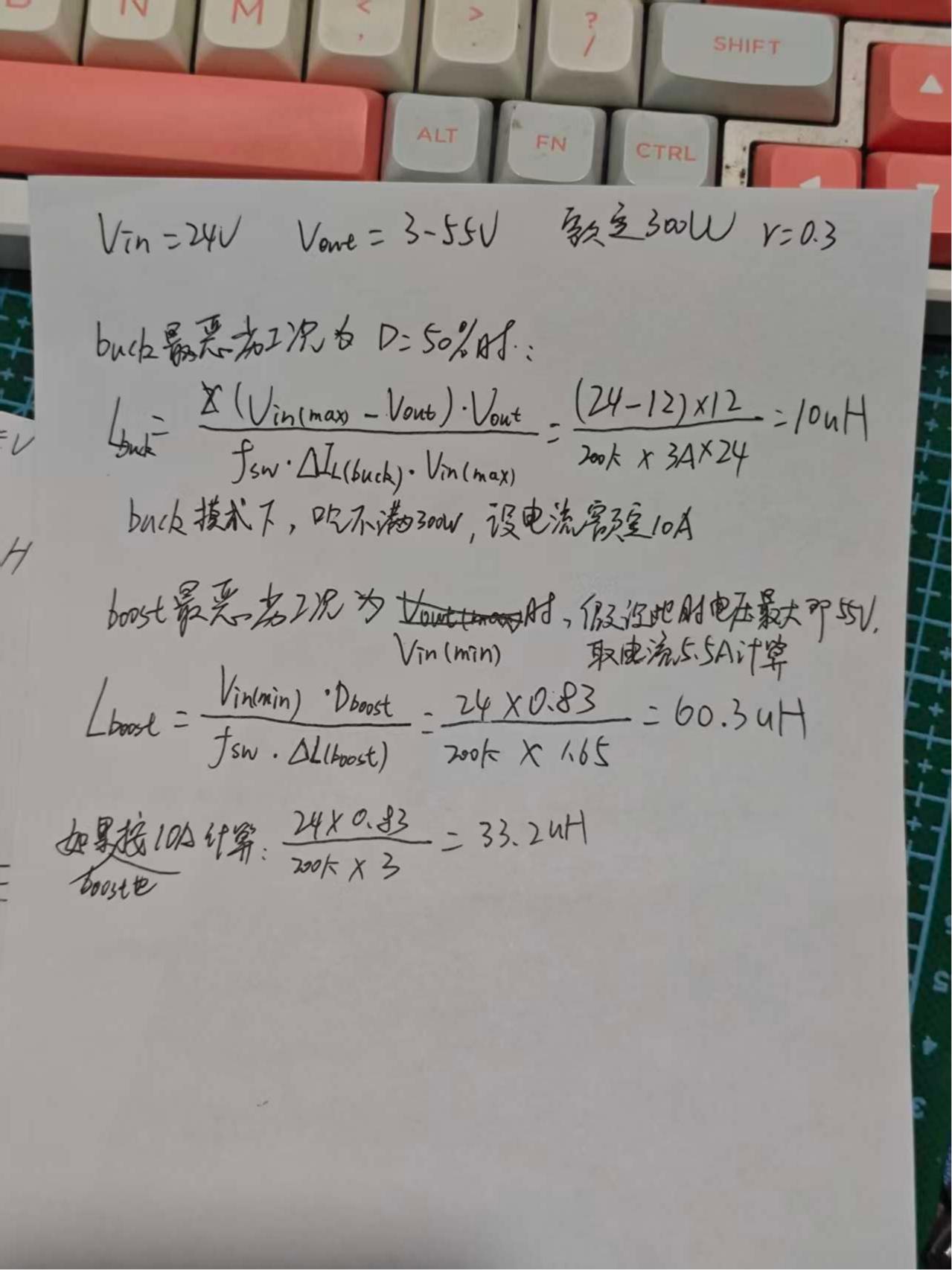

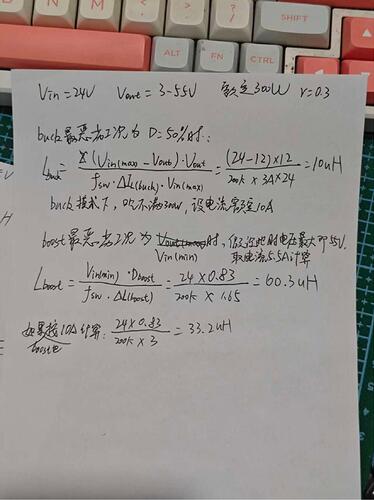

正在制作一款非隔离四开关buckboost电源，输入固定24v，输出3-55v，额定300w。计算的电感值如图所示，选多大的值合适呢？10uh？15uh？22uh？或者其他？
从你的手稿可以看出你的设计思路非常清晰，Buck 模式的推导也很准确。不过，对于你的疑问，我们需要纠正一个在 Boost 计算中常见的小误区，然后再来对比这几个电感值。
核心纠错：Boost 模式下的电感电流
在你的手稿中，计算 Boost 模式时（ V_{out}=55V ），你用 5.5A （输出电流）乘以 0.3 得到了 1.65A 的纹波电流。
需要修正的是： 在非隔离 Buck-Boost 或标准 Boost 拓扑中，电感是在输入端的。因此，电感的平均电流等于输入电流，而不是输出电流。
我们来重新梳理一下最恶劣工况（输出 55V、满载 300W ）：
- 估算电感平均电流（即输入电流）：
假设转换效率 \eta = 95\%：
I_{L(avg)} = I_{in} = \frac{P_{out}}{\eta \cdot V_{in}} = \frac{300}{0.95 \times 24} \approx 13.16 A
- 计算目标纹波电流（按 r = 0.3 计算）：
\Delta I_{L} = 13.16 A \times 0.3 \approx 3.95 A
- 计算占空比 D：
D_{boost} = \frac{V_{out} - V_{in}}{V_{out}} = \frac{55 - 24}{55} \approx 0.564
- 计算理论需要的电感值：
L_{boost} = \frac{V_{in} \cdot D_{boost}}{f_{sw} \cdot \Delta I_{L}} = \frac{24 \times 0.564}{200k \times 3.95} \approx 17.1 \mu H
(你在纸最下方用 10A 输入电流算出的 22.56\mu H 思路是对的，只是满载 300W 时输入电流实际会达到 13A 以上。)
选择哪个值？(10µH vs 15µH vs 22µH)
四开关 Buck-Boost (FSBB) 需要一个电感同时满足 Buck 和 Boost 模式的要求。通常，Boost 模式对电感的要求更高。我们把这三个值代入最恶劣的 Boost 工况（13.16A 平均电流）来看看实际表现：
1. 如果选 10 µH（你计算的 Buck 下限）
- Boost 纹波电流： \Delta I = \frac{24 \times 0.564}{200k \times 10\mu} \approx 6.77 A
- 纹波率： 6.77A / 13.16A \approx 51\%
- 评价： 不建议。 纹波率超过了 50%，会导致电感磁芯损耗（Core Loss）过大，开关管的峰值电流过高（约 16.5A），增加导通损耗和发热。
2. 如果选 15 µH（折中方案）
- Boost 纹波电流： \Delta I = \frac{24 \times 0.564}{200k \times 15\mu} \approx 4.51 A
- 纹波率： 4.51A / 13.16A \approx 34\%
- 评价： 强烈推荐。 30%~40% 的纹波率是业界公认的“甜点区”。它完美平衡了纹波电流大小、电感体积以及系统的动态响应速度。在 Buck 模式下，它的纹波率也只有 20% 左右，非常稳定。
3. 如果选 22 µH（保守方案）
- Boost 纹波电流： \Delta I \approx 3.07 A
- 纹波率： 3.07A / 13.16A \approx 23\%
- 评价： 可以使用，但有副作用。 纹波确实更小了，但 22µH 的电感体积会更大、直流电阻（DCR）可能更高。更重要的是，在 Boost 模式下存在右半平面零点（RHPZ），电感值越大，RHPZ 频率越低，这会严重限制你的控制环路带宽，导致负载突变时（比如功率突然从 50W 跳到 300W）动态响应变慢。
最终建议与选型注意事项
综上所述，选择 15 µH 是最合适的。 在去购买或定制这个 15 µH 电感时，请务必关注以下两个关键参数，否则 300W 跑不满很容易炸管或饱和：
- 饱和电流（ I_{sat} ）： 必须大于最大峰值电流。最恶劣情况下峰值电流约为 13.16A + (4.51A / 2) \approx 15.4A 。建议留出 20% 余量，I_{sat} 至少要在 18A - 20A 以上。
- 温升电流（ I_{rms} ）： 需要长期承受 13A 以上的有效值电流，I_{rms} 建议在 15A 以上，并尽量选择 DCR（直流电阻）小于 10m\Omega 的电感以减少发热。
第一步：修正关键设计参数与纠正严重错误
首先明确您的规格，并修正升压模式计算中的核心错误：
- 固定输入电压：
Vin = 24V（Vin_min = Vin_max = 24V） - 输出范围：
3V 至 55V，额定功率300W，开关频率fsw = 200kHz - 关键修正：在升压模式下，电感承载的是输入电流（而非输出电流）。当输出为 300W、55V 时（效率 η=0.9），电感平均电流为：
IL_avg(升压) = Pout/(η·Vin) = 300/(0.9·24) ≈ 13.9A
您原始计算使用了 5.5A 的输出电流，这显著低估了电感电流，并高估了允许的纹波电流。
第二步：四开关 Buck-Boost 的最坏情况电感计算
四开关 buck-boost 可工作于 降压模式（Vout < 24V） 和 升压模式（Vout > 24V）。您必须分别计算两种模式下的最小所需电感值，并选择其中较大者（加上余量），以满足所有工作条件。
1. 降压模式下的最小电感
降压模式最恶劣情况出现在 Vout = Vin/2 = 12V（占空比 D=50%，此时对电感需求最大）。采用目标纹波 ΔIL = 3A：
L_{buck(min)} = \\frac{(Vin - Vout)·Vout}{fsw·ΔIL·Vin} = \\frac{(24-12)·12}{200e3·3·24} = 10μH
2. 升压模式下的最小电感
升压模式最恶劣情况出现在最大输出电压 Vout=55V（占空比最大，电感需求最高）。仍使用相同的 ΔIL=3A 以保持一致性：
L_{boost(min)} = \\frac{Vin·(Vout - Vin)}{fsw·ΔIL·Vout} = \\frac{24·(55-24)}{200e3·3·55} ≈ 22.5μH
第三步：最终电感选型
升压模式的要求是限制因素。我们需增加 10–20% 的余量，以应对电感公差、温度降额和饱和问题：
-
推荐值：22μH（标准值）
- 能满足升压模式最小需求（~22.5μH），并留有微小容差余量
- 在降压模式下可实现极低纹波（12V 时约 ~1.36A），降低输出噪声和磁芯损耗
- 所需电感应具备以下特性：
- 饱和电流
Isat ≥ 18A（承受峰值电流 ~15.4A + 20% 余量） - RMS 电流额定值
Irms ≥ 14A（支持满载连续运行） - 低 DCR 以保证大电流下的高效率，铁氧体磁芯需优化用于 200kHz 开关
- 饱和电流
-
备选方案：15μH（尺寸更小，但纹波更高）
- 仅在可接受更高纹波电流（升压模式下约 ~4.5A）时可用
- 要求电感具有
Isat ≥ 19A，以防峰值电流 ~16.1A 下发生饱和 - 相比 22μH 会有更高的磁芯损耗和 EMI，仅在尺寸受限时推荐
-
不推荐：10μH
- 在升压模式下导致过大纹波电流（约 ~6.7A），造成严重磁芯损耗、高 EMI，且满载时极易发生电感饱和
- 仅满足降压模式要求，无法支持升压模式下的满功率运行
最终建议
选用 22μH 功率电感，要求 Isat ≥ 18A、Irms ≥ 14A 且 DCR 低。这是最可靠的标准值，能够全面满足您这款 300W 四开关 buck-boost 设计的所有工作条件。
Boost模式要用输入电流来计算
